Сигнализаторы устанавливаются в невзрывоопасных зонах промышленных, бытовых и жилых помещений оснащенных газовым оборудованием и предназначены для подачи звуковой и световой сигнализации при превышении установленного значения концентрации горючих газов (природного — по ГОСТ 5542-87, сжиженного — по ГОСТ 20448-90) в воздухе с подачей управляющего сигнала на электромагнитный клапан.

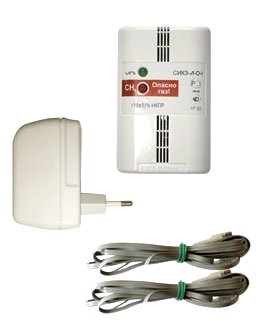

Базовая комплектация включает сигнализатор газа СИКЗ состоящий из блока датчика и блока питания. Применяются как самостоятельно, так и с внешними устройствами. В качестве внешних исполнительных устройств могут быть использованы клапаны электромагнитные газовые (КЭМГ, КЭФ, КЗМЭМ), вентилятор, диспетчерский пульт и др.
Преимущества
| Сертификат |
Сертификат соответствия |
Разрешение |
| Порог срабатывания системы, % НКПР | 10 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабытывания сигнализации, с | 15 |
| Время прогрева, мин | 3 |
| Напряжение питания переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, ВА: | |
| СИКЗ-15, СИКЗ-20, СИКЗ-25, СИКЗ-32 | 5 |
| (СИКЗ-15, СИКЗ-20, СИКЗ-25, СИКЗ-32) с УСД | 5,5 |
| Максимальное рабочее давление клапана электромагнитного, Па | 5000 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II |
| Степень защиты по ГОСТ 14254-96 | IP30 |
| Габаритные размеры, мм: | |
| блока питания | 87×72×54 |
| блока датчика | 35×95×60 |
| устройства сигнального дублирующего (УСД) | 41×60×95 |
| Масса, кг: | |
| СИКЗ-15 (СИКЗ-15 с УСД) | 1,0 (1,75) |
| СИКЗ-20 (СИКЗ-20 с УСД) | 1,1 (1,75) |
| СИКЗ-25 (СИКЗ-25 с УСД) | 1,3 (2,05) |
| СИКЗ-32 (СИКЗ-32 с УСД) | 1,6 (2,25) |
| Ду электромагнитного клапана, мм | 15 | 20 | 25 | 32 |
| Габаритные размеры, мм | 56×46,5×162 | 66×46,5×167 | 101×46,5×174 | 95×46,5×184 |
Применяется в сетях питевого водоснабжения, канализации и других технологических сетях для ремонта и монтажа труб из стали, чугуна, полиэтилена, асбестоцемента.
 |
Применяемые материалы:
|

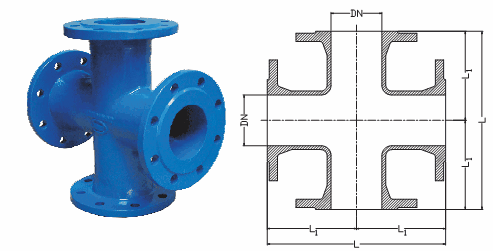

| DN | C | Dz | Тип | L | M | Вес |
| мм | мм | мм | кг | |||
| 50 | 165 | 43,5-63,5 | 1 | 154 | 168 | 4,4 |
| 50 | 48-71 | 177,5 | 4,6 | |||
| 65 | 185 | 63-83,7 | 189 | 5,4 | ||
| 80 | 200 | 85,7-107 | 211 | 7 | ||
| 100 | 220 | 107,2-133,2 | 2 | 198 | 277 | 10,2 |
| 125 | 250 | 132,2-160,2 | 1 | 304 | 11,2 | |
| 150 | 285 | 158,2-192,2 | 2 | 218 | 336 | 14,9 |
| 200 | 340 | 192,2-226,9 | 1 | 204 | 374 | 16,4 |
| 200 | 218,1-256 | 2 | 252 | 417 | 22,3 | |
| 250 | 405 | 266,2-310 | 313 | 476 | 34,4 | |
| 300 | 470 | 315-356 | 519 | 42,2 | ||
Данный вентиль, предлагаемый в диаметрах 50-225 мм, представляет собой неразъемное безрезьбовое соединение с удлиненным выходным патрубком и предназначается для врезки на трубопроводы под давлением. Изделие может использоваться на сетях газа и воды с давлением 10 и 16 бар. Наличие открытого нагревательного элемента гарантирует быструю качественную сварку. Выходной патрубок имеет длину, рассчитанную на два цикла сварки. Вентиль оснащен интегрированной фрезой и фиксирующими упорами. Устройство управляется шпинделем из легированной стали марки 1.4305. Для полного открытия/закрытия вентиля необходимо 10 оборотов.
Размеры и масса указаны для справок.
Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.
Сигнализаторы устанавливаются в невзрывоопасных зонах промышленных, бытовых и жилых помещений оснащенных газовым оборудованием и предназначены для подачи звуковой и световой сигнализации при превышении установленного значения концентрации угарного газа CO в воздухе с подачей управляющего сигнала на электромагнитный клапан. Возможна совместная работа в системе сигнализаторов СИКЗ, САОГ, ЭКО и КСОУГ для одновременного контроля СО и СН4.
Особенности:
Газосигнализатор может изготавливаться в следующих исполнениях:
| Сертификат |
Сертификат соответствия |
Разрешение |
| Порог срабатывания, мг/м³ | |
| порог 1 (предупредительная сигнализация) | 20 |
| порог 2 (аварийная сигнализация) | 100 |
| Основная относительная погрешность, % | ±25 |
| Время срабатывания, с, не более | 60 |
| Время готовности после включения, мин, не более | 30 |
| Уровень звукового давления сигнала на расстоянии 1м, дБ, не менее | 50 |
| Напряжение питания переменным током частотой 50±1 Гц, В | 220±22 |
| Потребляемая мощность, ВА, не более | 4 |
| Параметры внешней цепи для | |
| максимальное напряжение, В | 30 |
| максимальный ток, А | 0,5 |
| Время работы без регулировки порога срабатывания, год, не менее | 1 |
| Срок службы электрохимической ячейки, лет, не менее | 5 |
| Средний срок службы сигнализатора, лет, не менее | 10 |
| Габаритные размеры, мм | |
| блок датчика | 35х95х60 |
| блок питания | 87х72х54 |
| Масса, кг, не более | 0,5 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | Ⅱ |
| Степень защиты по ГОСТ 14254-96 | IP30 |
Применяется в сетях питевого водоснабжения, канализации и других технологических сетях для ремонта и монтажа труб из стали, чугуна, полиэтилена, асбестоцемента.
|
Применяемые материалы:
|
| DN | Dz1 | Dz | L | A | M1 | M | Вес |
| мм | кг | ||||||
| 32/40 | 36-46 | 43,5-63,5 | 256 | 150 | 152 | 168 | 4,7 |
| 80/100 | 85,7-107 | 107,2-133,2 | 313 | 185 | 211 | 280 | 10,8 |
| 100/125 | 107,2-133,2 | 132,2-160,2 | 336 | 190 | 280 | 305 | 14,5 |
| 100/150 | 107,2-133,2 | 158,2-192,2 | 359 | 217 | 280 | 339 | 17,5 |
| 125/150 | 132,2-160,2 | 158,2-192,2 | 350 | 207 | 305 | 339 | 17,9 |
| 150/175 | 158,2-192,2 | 192,2-226,9 | 372 | 233 | 339 | 374 | 22,6 |
| 175/200 | 192,2-226,9 | 218,1-256 | 373 | 230 | 374 | 417 | 25,1 |
| 200/250 | 218,1-256 | 266,2-310 | 457 | 280 | 417 | 446 | 43 |
Применяются в качестве запорного устройства на трубопроводах по транспортировке воды и пара
с температурой до +150 °С.
Герметичность затвора — по классу А (ГОСТ 9544:93).
Присоединение к трубопроводу — муфтовое, под приварку (возможно изготовление фланцевых кранов).
Климатическое исполнение — умеренное.
Краны изготавливаются различных модификаций: с ручным и электроприводным управлением,
камерной/надземной и подземной (в грунт) установки.
Срок службы кранов — не менее 35 лет.
Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при условии, что срок
хранения не превышает 24 месяцев со дня отгрузки.
Изготовление и поставка по техническим условиям МА 39015:050 ТУ.
Применяемые материалы:
Корпус: сталь 10Г2, 09Г2С
Пробка: сталь 20Х13
Шпиндель: сталь 20Х13
Уплотнения: фторопласт
Конструктивные особенности и преимущества:
• корпус крана (от DN 50 мм и более) сварной, что исключает вероятность разгерметизации узла крана
относительно внешней среды;
• уплотнение затвора выполнено из специального фторопласта, обладающего высокой износо:
и эрозионностойкостью;
• затвор, выполненный по схеме «пробка в опорах» (краны DN 50 мм и более), требует меньших усилий
при управлении краном, что позволяет применять электропривод с относительно низкой мощностью;
• при повышении давления среды в корпусе крана предусмотрен сброс давления в трубопровод через
уплотнительное кольцо;
• имеется возможность ремонта сальника без оста:
новки трубопровода;
• шаровая пробка изготовлена из нержавею:
щей стали (20Х13);
• высота удлинителя — по требованиям за:
казчика;
• возможна комплектация кранов электро:
приводами различных производителей.
Применяется для автоматического контроля содержания метана (природного газа, CH4) в составе воздуха промышленных помещений и выдачи управляющего воздействия на электромагнитный клапан и на внешнюю коммутируемую цепь или устройство сигнальное дублирующее УСД-1. Место установки системы - невзрывоопасные зоны производственных, административных помещений и помещения котельных.
Базовая комплектация САОГ состоит из блока питания, сигнализации и управления (БПСУ), двух блоков датчика и клапана. По заказу система комплектуется отсекающим электромагнитным клапаном типа КЗМЭФ, КПЭГ, ВН или КМГ с условным проходом от 40 до 200 мм. Возможно применение и других клапанов.
Система сертифицирована в рамках системы сертификации ГОСТ Р Госстандарта России (Сертификат № РОСС RU.ME48 B02066 от 20.07.2006 г.). Выпуск изделия происходит в соответствии с ТУ 4215-001-47728080-00, что указано в Сертификате. В данных ТУ в частности указано, что Система САОГ может выпускаться в различных исполнениях (сейчас выпускается САОГ-Т, в ближайшем будущем планируется выпуск системы САОГ-А с двумя порогами срабатывания). Таким образом, действие Сертификата соответствия распространяется на все модификации Системы аварийного отключения газа САОГ. На систему САОГ также получен Сертификат об утверждении типа средств измерений № 25959 от 14.12.2006 г.
Преимущества:
Особенности:
| Сертификат |
Разрешение |
Руководство по эксплуатации |
| Пороги срабатывания системы, % НКПР | 10 |
| Пределы допускаемой абсолютной погрешности срабатывания, % НКПР | ±5 |
| Время срабатывания блоков датчика системы, с, не более | 15 |
| Напряжение питания переменным током частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, Вт, не более | 15 |
| Время прогрева, мин, не более | 3 |
| Уровень звукового давления по оси звукового излучателя на расстоянии 1 м при уровне шума не более 50 дБ, не менее, дБ | 70 |
| Интервал времени работы системы без регулировки порога срабатывания, мес, не менее | 12 |
| Класс защиты от поражений электрическим током по ГОСТ Р МЭК 536-94 | Ⅱ |
| Степень защиты систем по ГОСТ 14254-96 | IP30 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
| Масса, кг, не более | 2 |
Применяется в сетях питевого водоснабжения, канализации и других технологических сетях с неагрессивной средой рабочего потока
Стандартное исполнение: эпоксидная краска RAL5005 250 мкм
 |
|
 |
||||||||||||||||||||||||
 |
|
|
||||||||||||||||||||||||||||||||||
Применяются в качестве запорного устройства на технологических линиях по транспортировке воды
и пара с температурой до +180 °С.
Герметичность затвора — по классу А (ГОСТ 9544:93).
Присоединение к трубопроводу — фланцевое.
Климатическое исполнение — умеренное.
Краны изготавливаются с ручным управлением, надземной установки.
Срок службы кранов — не менее 10 лет.
Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при условии, что срок
хранения не превышает 24 месяцев со дня отгрузки.
Изготовление и поставка по техническим условиям МА 39015:050 ТУ.
Применяемые материалы:
Корпус: сталь 20Л, 20ГМЛ, 09Г2С, 10Г2
Пробка: сталь 20, 09Г2С, 10Г2 + Cr30 мкм
Шпиндель: сталь 20Х13 + Cr30 мкм
Уплотнения: фторопласт
Конструктивные особенности и преимущества:
• герметичность затвора кранов обеспечивается прижатием «плавающей» пробки с хромированной
поверхностью к уплотнительным кольцам, изготовленным из эластомерного материала;
• низкое гидравлическое сопротивление;
• отсутствие «застойных» зон в корпусе;
• возможность установки в любом положении;
• возможность замены уплотнительных элементов;
• малые габариты и вес;
• возможна комплектация кранов электроприводами;
• в соответствии с ТУ сужение диаметра прохода
шарового крана не более 25 %.
Размеры и масса указаны для справок.
Принятые обозначения:
ф — фланцевый;
фо — с ответными фланцами.
Система автоматического контроля загазованности САКЗ-МК-1 бытовая предназначена для контроля содержания природного газа в жилых помещениях и зданиях с выдачей световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа и перекрытия трубопровода подачи газа клапаном запорным газовым КЗЭУГ при возникновении варийной ситуации.
Применение:
Предназначение:
Соответствие: ТУ 4215-004-96941919-2007
В данной системе подключение дополнительных сигнализаторов, пульта контроля не предусматривается.
| Сертификат соответствия |
Паспорт |
| Наименование параметра или характеристики | САКЗ-МК-1 |
|---|---|
| Напряжение питания переменного тока частотой (50±1)Гц,В | 187-242 |
| Потребляемая мощность, ВА, не более | 6 |
| Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР | 10 |
| Система обеспечивает свои технические характеристики в пределах, мин, не более | 5 |
| Время срабатывания системы, с, не более | 15 |
Применяется в сетях питевого водоснабжения, канализации и других технологических сетях с неагрессивной средой рабочего потока
Стандартное исполнение эпоксидная краска RAL5005 250 мкм
 |
|
||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||||
Размеры и масса указаны для справок.
Принятые обозначения:
у1 — умеренное климатическое исполнение.
Размеры и масса указаны для справок.
Принятые обозначения:
у1 — умеренное климатическое исполнение.
Размеры и масса указаны для справок.
Принятые обозначения:
у1 — умеренное климатическое исполнение.
Размеры и масса указаны для справок.
* Краны до DN 250 мм изготавливаются неполнопроходными. В соответствии с ТУ сужение диаметра прохода шарового крана составляет до 25 %.
Принятые обозначения:
у1 — умеренное климатическое исполнение.
Система автоматического контроля загазованности САКЗ-МК-1 предназначена для контроля содержания природного газа в производственных и жилых помещениях с выдачей световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа и перекрытия трубопровода подачи газа клапаном запорным газовым КЗЭУГ при возникновении варийной ситуации.
Особенности:
Соответствие: ТУ 4215-004-96941919-2007.
| Сертификат соответствия |
Паспорт |
| Наименование параметра или характеристики | САКЗ-МК-1-1 | САКЗ-МК-1-2 |
|---|---|---|
| Напряжение питания переменного тока частотой (50±1)Гц,В | 220+22 -33 |
|
| Потребляемая мощность, ВА, не более | 10 | |
| Максимальный ток нагрузки, А, не менее | 1.5 | |
| Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР: | ||
| порог | 10±5 | - |
| порог 1 | - | 10±5 |
| порог 2 | - | 20±5 |
| Время установления рабочего режима системы, мин | 5 | |
| Время срабатывания системы, с, не более | 15 | |
| Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м3 | ||
| порог 1 | 20±5 | |
| порог 2 | 100±25 | |
| Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия | ||
| амплитуда импульса, В | 30...42 | |
| длительность импульса, мс | 20...30 | |
| максимальная частота следования импульсов, Гц | 1 | |
Применяется в сетях питевого водоснабжения, канализации и других технологических сетях для выполнения монтажных работ
 |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
