Системы автоматического контроля загазованности (сигнализаторы) САКЗ-МК-3

Система автоматического контроля загазованности САКЗ-МК-3 применяется для контроля содержания природного газа концентрации оксида углерода в воздухе помещений потребителей газа с выдачей световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням "Порог" или "1 Порог" и "2 Порог", а также перекрытия трубопровода подачи газа клапаном при аварийной ситуации.

Особенности:

контроль состояний датчиков аварийных параметров котельной
контроль состояний датчиков аварий технологического оборудования
контроль содержания природного газа и оксида углерода
контроль пожарной и охранной сигнализации
подача световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням «Порог» или «1 Порог» и «2 Порог»
перекрытие трубопровода подачи газа клапаном при аварийной ситуации и управления исполнительным устройством.
неограниченное подключение сигнализаторов СЗ-1 и СЗ-2 через кабель, длина которого не должна превышать 50 м.
подключение сигнализаторов к пульту диспетчера ПДС через кабель, длина которого не должна превышать 500 м.

Соответствие: ТУ 4215-004-96941919-2007.

САКЗ-МК-3 состоит из сигнализатора СЗ-1, СЗ-2, БСУ-К и клапана КЗГЭМ-УИ (диаметр от 20 мм до 150 мм), в комплект входит соединительный кабель 10 м с распаянными разъемами.

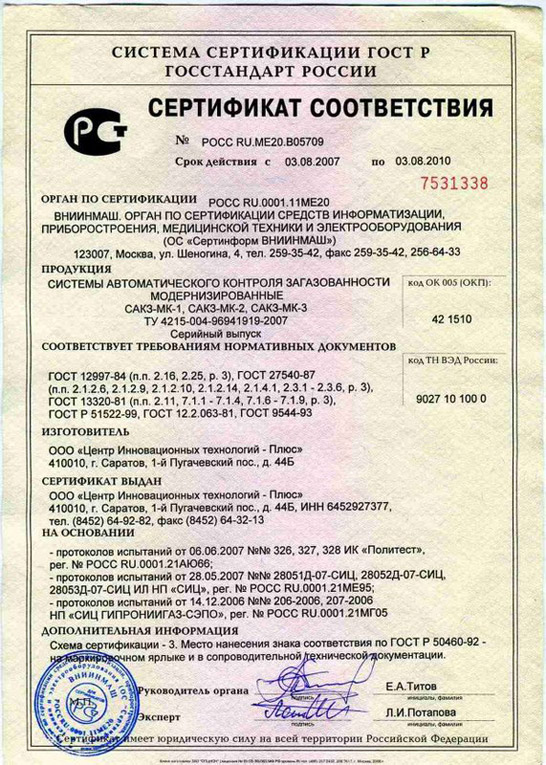

Сертификат сответствия

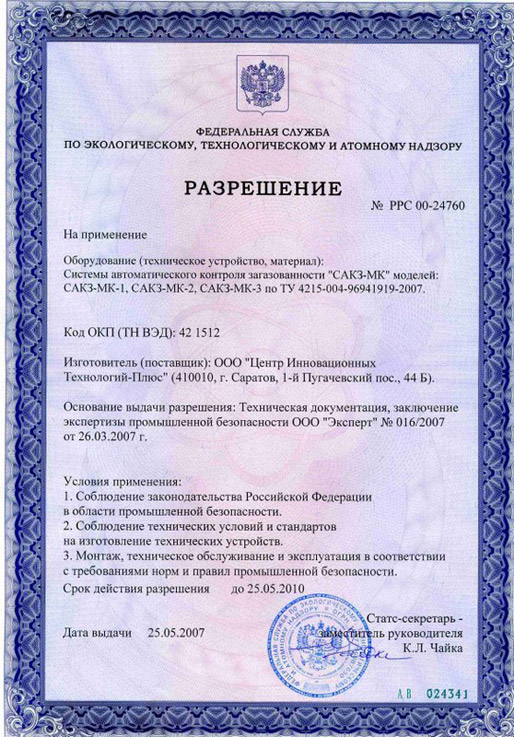

Разрешение

Паспорт

Технические характеристики системы автоматического контроля загазованности (сигнализаторы) САКЗ-МК-2

Наименование параметра или характеристики	Значение
Параметры питающей сети
напряжение переменного тока, В	220⁺²² ^-33
частота, Гц	50±1
Потребляемая мощность, ВА, не более
CЗ-1	10
СЗ-2	10
БСУ	10
БСУ-К	10
Концентрация природного газа, вызывающая срабатывание сигнализатора, и предел допускаемой основной абсолютной погрешности, % НКПР
СЗ-1-1	10±5
CЗ-1-2, порог 1	10±5
CЗ-1-2, порог 2	20±5
Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м³
порог 1	20±5
порог 2	100±25
Время прогрева системы, мин, не более
по природному газу	3
по моноксиду углерода	60
Время срабатывания системы, с, не более
при достижении 1,6
при достижении 1,6
при поступлении сигнала от внешних датчиков	1
Время перекрытия газового трубопровода клапаном при отключении напряжения питания, с
САКЗ-МК-3	не более 1
Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия
амплитуда импульса, В	30...42
длительность импульса, мс	20...30
максимальная частота следования импульсов, Гц	1
Параметры сигнала БСУ, БСУ-К для управления исполнительным устройством
напряжение переменного тока, В	220⁺²² ^-33
частота, Гц	50±1
максимальный ток нагрузки, А, не менее	1,5
Напряжение, подаваемое на внешние контактные датчики блоком БСУ-К, В	12±0,5
Длина соединительных кабелей, м, не более
между двумя сигнализаторами, сигнализатором и БСУ	15
между БСУ (СЗ-1-1Г, СЗ-1-2Г, БСУ-К) и КЗГЭМ	10
между БСУ-К и ПД	500
Габаритные размеры блоков, мм, не более
CЗ-1, СЗ-2, БСУ	200×125×60
БСУ-К	255×174×75
ПДС, ПД	145×110×35
Масса блоков, кг, не более
CЗ-1, СЗ-2, БСУ	0,6
БСУ-К	1,0
ПДС, ПД	0,2
Время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее
САКЗ-МК-3	720
Средняя наработка на отказ, ч, не менее	30000
Средний срок службы системы в рабочих условиях (при условии замены датчика угарного газа, выработавшего свой ресурс, для систем, содержащих в своем составе СЗ-2-2), лет, не менее	10
