Конденсатосборники газовые

Создание максимально безопасного и в то же время эффективного трубопровода, по которому транспортируется газ, - занятие достаточно непростое и ответственное. Здесь важно продумать каждую деталь, подобрать наиболее оптимальные элементы, в том числе и установить конденсатосборники. Основная задача газовых конденсатосборников - собрать и вывести конденсат тяжелых углеродов и водяного пара. Компания "Ингазтех" реализует такую продукцию с дополнительной изоляцией и без нее, с патрубками стального и полиэтиленового типа. При правильной установке данные устройства прослужат очень и очень долго.

Для повышения безопасности и эффективности систем газоснабжения, на газопроводах устанавливают газовые конденсатосборники, так как содержащийся в газе конденсат значительно усложняет эксплуатацию газапровода и газораспределительных станций. Особенно это ощутимо в зимний период. Они служат для сбора и выведения конденсата водяных паров и тяжелых углеродов. Как правило конденсатосборники устанавливаются в пониженных участках трассы и в головной части газопровода, где происходит выпадение основной части конденсата.

Конденсатосборники различаются по размерам и конструктивным особенностям в зависимости от давления газа в сети и объема конденсата. Конденсатосборники с соответствующими параметрами ставят на газопроводах с любым давлением.


Варианты исполнения конденсатосборников:

  • со стальными патрубками
  • с полиэтиленовыми патрубками
  • изолированный
  • без изоляции

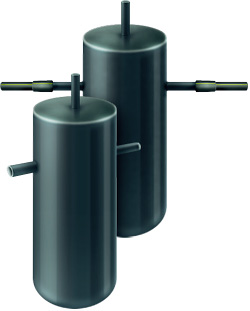

Конденсатосборники газовые Газстрой



Примеры материалов основных деталей конденсатосборника:

Пример 1. корпус конденсатосборника Ду 100 РУ 0,005 МПа.
Изготовлен на основании типового проекта СПКБ "Газпроект" серия 5.905.-25.05

№ п/п Наименование деталей Материал, марка ГОСТ
1 Обечайка Труба Ø 325*7,0 20сп Сертификат № 3357 от 05.2010 г. ГОСТ 10705-80 гр.В ГОСТ 1050-88
2 Трубка отвода конденсата Труба Ду 25*3,2 Сертификат № 366 от 03.2011 г. ГОСТ 3262-75
3 Днище Лист b=6,0 Ст3 пс5 Сертификат № 15126/10 от 11.2010 г. ГОСТ 14637-89
4 Праймер ПЛ-М Партия № 62 от 01.11.2010 г. ТУ 5775-001-012297858-01
5 Патрубок стальной Труба Ø  108*4,0 Ст 20 Сертификат  № 6137 от 08.10г.  ГОСТ 10705-80 гр.В



Пример 2. Корпус конденсатосборника Ду 50 РУ 0,05 кгс/см2.
Изготовлен по рабочим чертежам, разработанным "МосгазНИИпроект", серия 5.905-15

Наименование деталей Материал, марка ГОСТ
1 Обечайка УГ 1.03.01 Труба Д 273*6,0 Ст 20 Сертификат № 34-381 ГОСТ 20295-85 ГОСТ 10705-80
2 Днище УГ 1.03.02 Лист:=12мм Ст3сп2 Сертификат № 34-381 ГОСТ 19903-74 ГОСТ 14673-89 ГОСТ 380-88
3 Патрубок УГ 1.03.03 Переход Сталь/ПЭ SDR 11 63 ПЭ Сертификат №1/09 ГОСТ 10705-80 ГОСТ 8732-78 ТУ 2248-004-44898120-2003

Корпус конденсатосборника подвергнут гидравлическим испытаниям на прочность при давлении 6 кг/см2, пневматическим испытаниям на плотность при давлении 1 кгс/см2. Корпус конденсатосборника пригоден для установки на газопроводах до 1кгс/см2.



Пример 3.
Материалы основных деталей трубки отвода конденсата низкого давления, изготовленной по рабочим чертежам разработанным "МосгазНИИпроект", серия 5.905-15

Наименование деталей Материал, марка ГОСТ
1 Трубка УГ 1.04.05 Труба Д 32*3,2 Ст2пс Сертификат № 66 ГОСТ 3262-75
2 Муфта УГ 1.04.02 Ст 10 ГОСТ 1050-88
3 Пробка УГ 1.04.01 Ст 45 ГОСТ 1050-88

Трубка отвода конденсата пригодна для установки на газопроводах низкого давления.

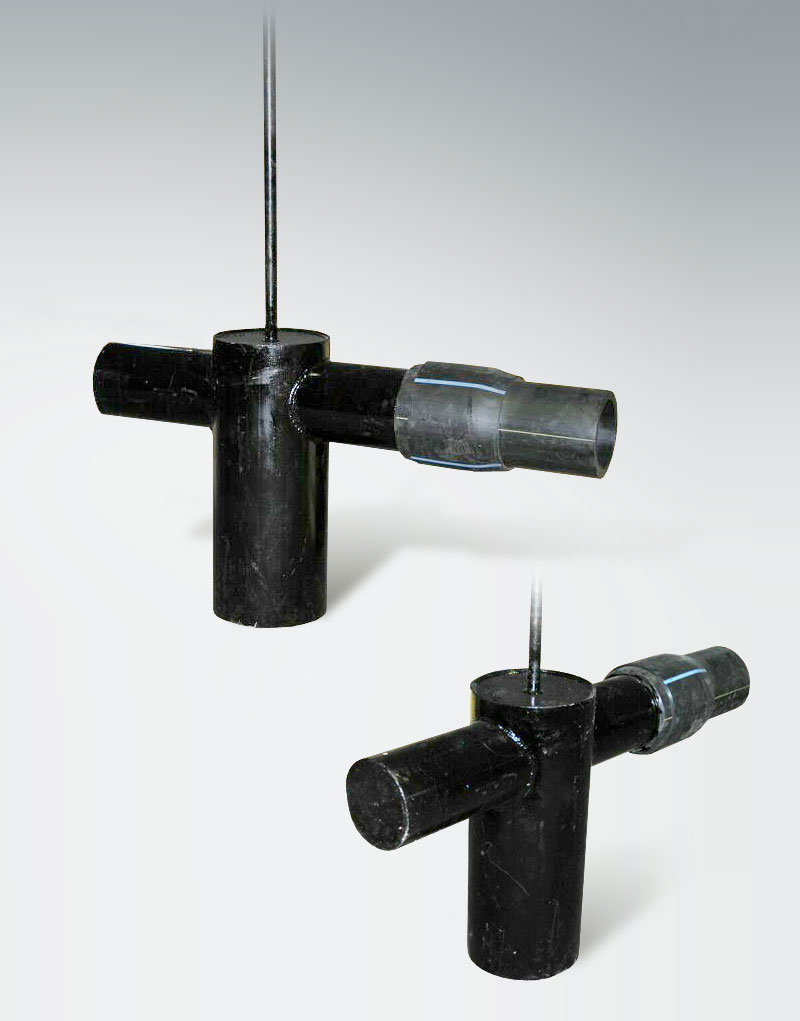

Пример конденсатосборника газового:

Пример конденсатосборника газового
