Сигнализатор загазованности СТГ1-1Д10(В), СТГ1-2Д10(В)

Применяется для выдачи сигнализации о превышении установленных значений концентрации горючих газов и массовой концентрации оксида углерода в воздухе, с установкой в помещениях котельных, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.

Особенности:

Наличие «сухих» контактов реле по каждому порогу сигнализации позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства
Подключение БД к БКС трехжильным кабелем
Наличие сигнализации неправильного подключения БД, обрыва или к.з. линии связи БД с БКС
Прост в обслуживании и удобен при эксплуатации
Способ забора пробы: диффузионный

Типоисполнение:

Приборы выполнены в соответствии и с требованиями «Дополнения к СН и П-35-76. Правила предусматривают запуск котлов при аварийном их отключении (например из-за отключения электроэнергии) производить в ручную. Для реализации данных требования в сигнализаторах предусмотрена кнопка «СБРОС», нажатие которой, позволяет перевести прибор в рабочий режим и включить подключенные исполнительные механизмы, после устранения неисправности или включения электроэнергии.

Принцип работы термохимический (на горючий газ), электрохимический (на СО)

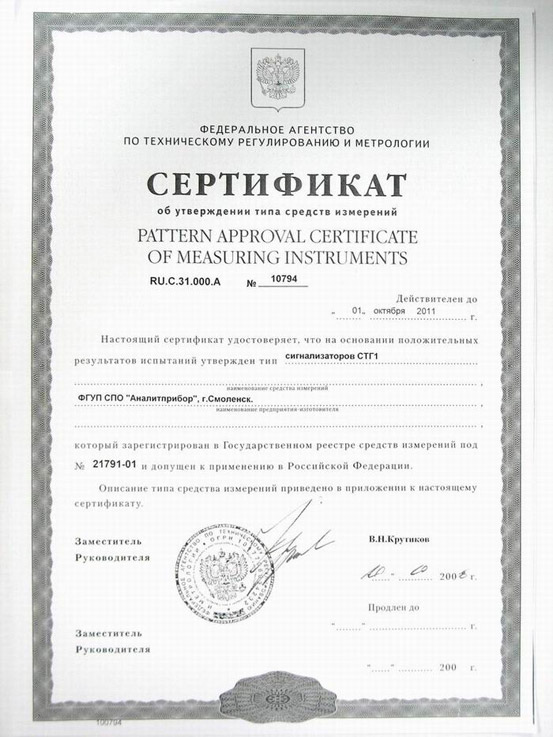

Сертификат

Сертификат соответствия

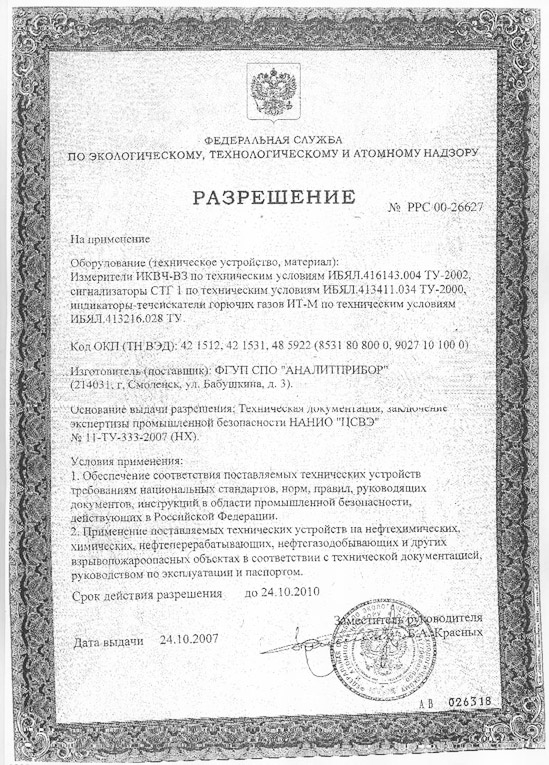

Разрешение

Технические характеристики сигнализатора загазованности СТГ1-1Д10(В), СТГ1-2Д10(В)

Характеристики	Значения	Примечание
Количество датчиков:по горючему газу (выносные) По оксиду углерода (СО) (встроенный)	1 или 2 1	По заказу
Стандартная установка порогов:По горючему газу, % НКПР (по метану) По оксиду углерода (СО), мг/м³: 1-й порог 2-й порог	10± 5 или 20± 5 20± 5 100± 25	По заказу
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: 1-й порог 2-й порог	одна группа две группы	220 В; 2,5 А 220 В; 1 А
Время срабатывания сигнализации, с, не болееПо горючему газу По оксиду углерода (СО)	15 45	Звуковая общая, Световая раздельная
Время прогрева, мин, не более	60
Температура окружающей среды, ° С	0¸ +50
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м	До 200	сечение жилы 0,75 мм
Габаритные размеры, мм, не более: Для блока датчика: Для блока питания и сигнализации	70х130х40 240х200х70	Масса, кг не более 0,15 1,2
Питание. В	~220	50 Гц
Срок службы прибора, лет, не менеедля датчика	10 3

Исполнение

Условное наименование и обозначение модификаций сигнализатора	Сигнальная концентрация (по метану), %НКПР	Колличество блоков датчика горючих газов	Состояние сигнализации ГАЗ ГОРЮЧИЙ при включении питания
СТГ1-1Д10 (в) ИБЯЛ.413411.034	10	1	Включена
СТГ1-1Д10 (о) ИБЯЛ.413411.034-01	10	1	Отключена
СТГ1-1Д20 (в) ИБЯЛ.413411.034-02	20	1	Включена
СТГ1-1Д20 (о) ИБЯЛ.413411.034-03	20	1	Отключена
СТГ1-2Д10 (в) ИБЯЛ.413411.034-04	10	2	Включена
СТГ1-2Д10 (о) ИБЯЛ.413411.034-05	10	2	Отключена
СТГ1-2Д20 (в) ИБЯЛ.413411.034-06	20	2	Включена
СТГ1-2Д20 (о) ИБЯЛ.413411.034-07	20	2	Отключена
