Сигнализатор загазованности СГГ-6М-П10

Сигнализатор газа предназначен для автоматического контроля содержания топливных газов (природного по ГОСТ 5542-87 и газов углеводородных сжиженных по ГОСТ 20448-90) в воздухе промышленных и коммунально-бытовых помещений с выдачей сигнализации о превышении установленных значений объемной доли горючих газов.

Применение:

в помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях. «СГГ-6М» предназначен для по подъездной установки, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.

Особенности:

могут включать блок датчика (БД) и блока сигнализации и питания (БСП1), обеспечивающего световую и звуковую сигнализации с одновременной выдачей сигнала на закрытие электромагнитных клапанов («Клапан 220В»; «Клапан 40В»)
могут оснащаться блоком датчика (БД), блока сигнализации и питания (БСП2) обеспечивающего световую сигнализацию
имеют «сухие» нормально разомкнутые контакты реле, замыкающиеся при превышении порога концентрации горючих газов
может быть подключено до 40 вторичных блоков СГГ6М-В10, которые транслируют на БСП1 сигналы «ГАЗ» и информацию о состоянии линии связи между БД и БСП2 (контроль к.з. и обрыва линии). Длина линии связи между СГГ6М-П10 и СГГ6-В10 до 200 м, между БСП и БД до 200 м.

Соответствие: ПБ 12-368-00 «Правила безопасности в газовом хозяйстве», СНиП 11-35-76 «Котельные установки» и ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления

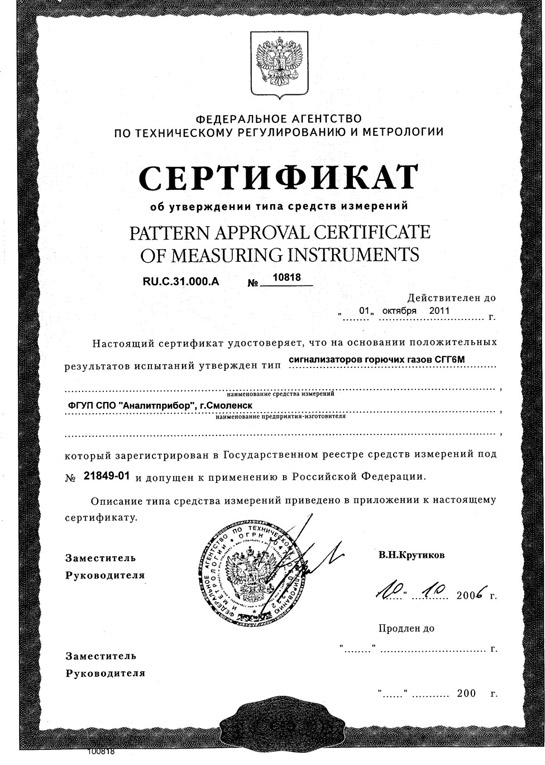

Сертификат

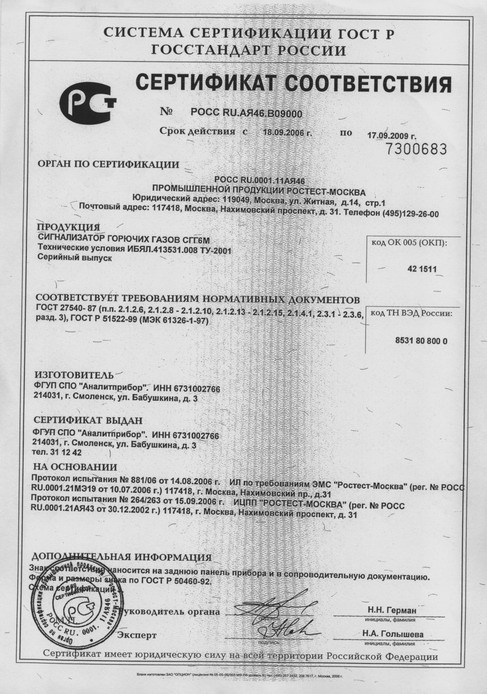

Сертификат соответствия

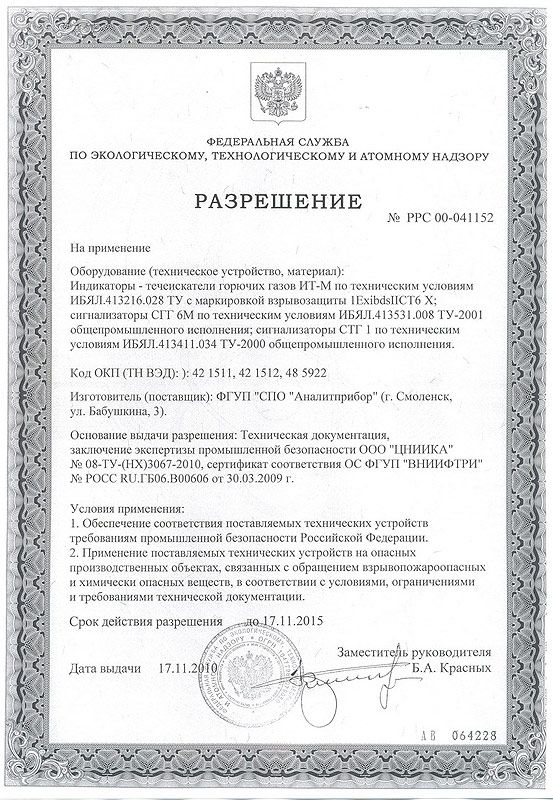

Разрешение

Технические характеристики сигнализатора загазованности СГГ-6М-П10

Характеристики	Значения	Примечание
Пороги срабатывания сигнализации (по метану), % НКПР	10 20	СГГ6М-П10, -П10С, -П10Н, -В10 СГГ6М-П20, -П20С, -П20Н, -В20
Абсолютная погрешность, % НКПР, не более	± 5
Время срабатывания сигнализации, с не более	15	при превышении сигнальной концентрации в 1,6 раза
Время работы без контроля и регулировки порога срабатывания сигнализации, лет	1
Рабочий температурный диапазон, ° С	от +0 до +50
Напряжение питания, В	от 150 до 260	50 Гц
Потребляемая мощность, ВА, не более	10 5	СГГ6М-П10, -П10С, -П10Н СГГ6М-В10, СГГ6М-В20
Габаритные размеры, мм, не более:БСП1 БСП2 блок датчика	132х166х53 132х122х53 132х70х42	СГГ6М-П10, -П10С, -П10Н СГГ6М-В10, СГГ6М-В20
Масса, кг, не более: БСП1 БСП2 блок датчика	0,7 0,6 0,15	СГГ6М-П10, -П10С, -П10Н СГГ6М-В10, СГГ6М-В20

Исполнение

Модификация	выход на клапан ~ 220 В (Ду=20; 25; 32; 40; 50; 65; 80 мм)	выход на клапан 40 В (Ду=15; 20; 25 мм)	дублирующие НР контакты 220 В, 2,5 А	звуковая сигнализация	световая сигнализация
СГГ6М-П10(-П20)	+	+	+	+	+
СГГ6М-П10С(-П20С)	+	-	+	+	+
СГГ6М-П10Н(-П20Н)	-	+	+	+	+
СГГ6М-В10(-В20)	-	-	-	-	+
