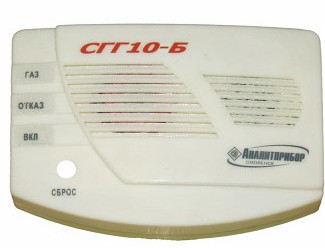

Сигнализатор загазованности СГГ10-Б (СГГ10Б, СГГ-10Б)

Газосигнализатор СГГ10-Б применяется для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.

Сигнализатор загазованности СГГ10-Б (СГГ10Б, СГГ-10Б) Область применения:

жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.

Особенности:

соответствие Европейскому нормативу EN 501194:2000
высокая степень защиты IP 42
возможность организации сети через интерфейс Rs485 или по радиоканалу с форматом передачи данных Zigbee
подключение кабелей без пайки (клеммная колодка)
широкий температурный диапазон от -10 до +50 оС
возможность подвода питания “скрытой” проводкой
наличие кнопки “сброс-тест” для тестирования газосигнализатора
возможность подключения к системам пожарной сигнализации
наличие модификации с легко съемным датчиком (разъемное соединение)
малые габариты и вес
срок службы датчика - 5 лет

Метод измерения сигнализатора газа: термохимический.

Способ забора пробы: диффузионный.

Тип сигнализатора: стационарный.

Режим работы: непрерывный.

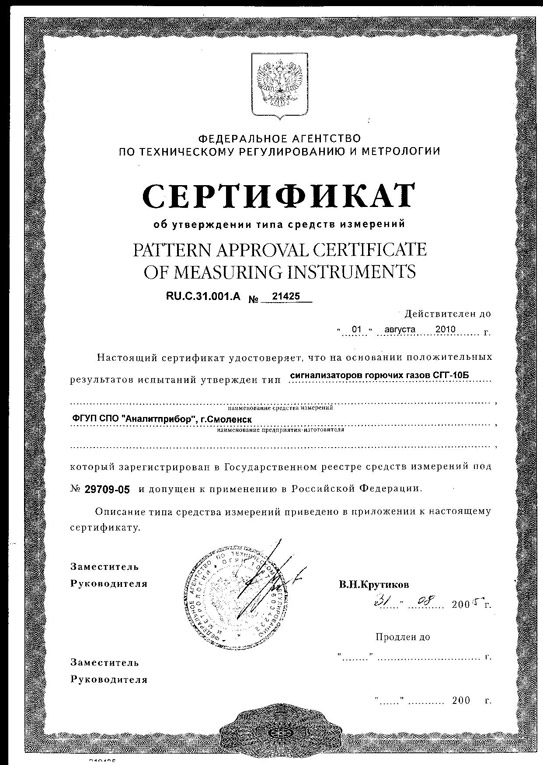

Сертификат

Сертификат соответствия

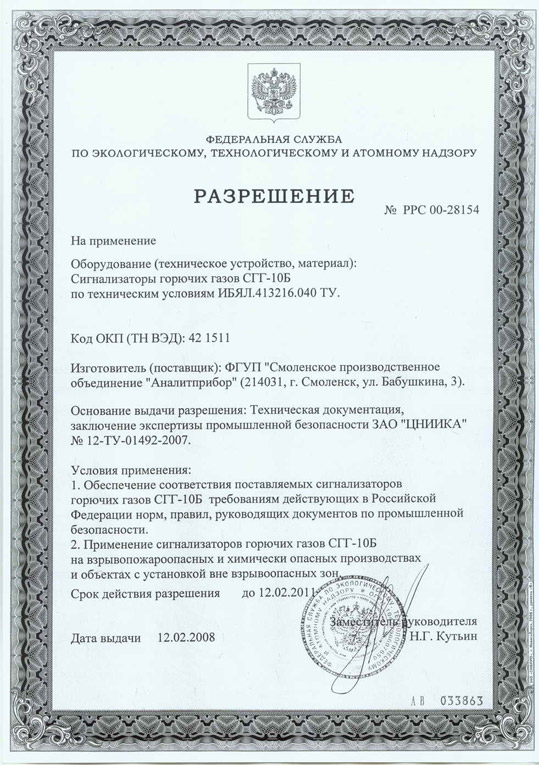

Разрешение

Технические характеристики сигнализатора загазованности СГГ10-Б (СГГ10Б, СГГ-10Б)

Характеристики	Значения	Примечание
Пороги срабатывания (по метану), % НКПР 1-ый порог 2-ой порог	10 20	отключаемый сигнализация блокирующая
Коммутирующие параметры дублирующего оптореле	40 В; 220 мА	контакты нормально разомкнутые
Основная абсолютная погрешность, % НКПР, не более	± 5
Уровень звуковой сигнализации, Дб, не менее	85	на расстоянии 1 м
Степень защиты (по ГОСТ 14254)	IP 42
Напряжение питания, В	100-260	(50 ± 1) Гц
Диапазон температуры окружающей среды, °С	от -10 до + 50
Выход на клапан, В (напряжение импульсное)	40	КЭГ-9720 (Ду=15; 20; 25; 32)
Длина кабеля для подключения электромагнитных клапанов, м	5	максимальная длина кабеля 100 м (с сопротивлением жилы не более 50 Ом на 1 км)
Потребляемая мощность, ВА, не более	10
Время прогрева, мин, не более	5
Время срабатывания сигнализации, с, не более	15	при превышении сигнальной концентрации в 1,6 раза
Габаритные размеры, мм, не более	143х95х41
Масса, кг, не более	0,2
Средний срок службы, лет сигнализатора датчика	10 5
