Бытовой комплект для обнаружения утечек природного газа на основе газосигнализатора SEITRON RGDME5MP1 Bea

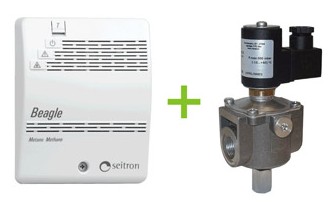

Комплект служит для обнаружения утечек природного газа и выдачи сигнала на электромагнитный клапан для прекращения подачи газа. Включает в себя сигнализатор RGDME5MP1 Beagle и газовый электромагнитный
клапан (Ду15, Ду20, Ду25) нормально-открытого либо нормально-закрытого типа с ручным взводом. Применяется в бытовых помещениях оборудованных системами индивидуального отопления.

Технические характеристики комплекта  на основе SEITRON RGDME5MP1 Beagle

Напряжение питания:  230V  -15%+10% 50Гц

Потребляемая мощность: 1,5 W

Чувствительность:  20±8% НКПР

Выход реле:  5 А @250V

Сигнальное реле:  3 А @250V

Срок службы чувств. эл-та:  5 лет

Рабочая температура:  0°С...40°С

Рабочая влажность:  20%...80% (без конденса-
та)

Степень защиты:  IP42

Принцип работы комплекта SEITRON RGDME5MP1 Beagle

Для работы оборудования на основе газосигнализатора SEITRON RGDME5MP1 Beagle и клапана вполняется соединение по схеме  с подачей напряжения. После этого вручную взводят рычаг клапана для его открытия. Каждые 15 сек сигнализатор измеряет концетрацию метана в воздухе. При достижения уровня концетрации (ПДК) 20% НА ПРЕДНЕЙ ПАНЕЛИ ПРИБОРА ЗАГОРАЕТСЯ КРАСНЫЙ индикатор. Если превышение допустимой концетрации длится более 15 сек, на электромагнитный клапан поступает сигнал на закрытие, на передней панели загорается красный индикатор и звучит звуковой сигнал.
При снижении концетрации газа, происходит автоматический переход прибора в нормальный режим работы. Для подачи газа необходимо вновь взвести рычаг запорного клапана.
