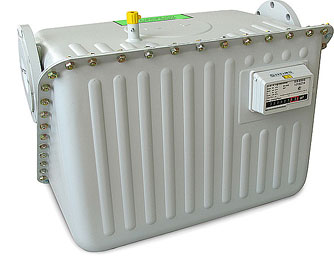

Счётчик газа ВК-G40 коммунальный

Страна-производитель: Германия.

Счётчик применяется в коммунальном хозяйстве и на промышленных предприятиях для учёта потребления таких видов газа, как:

• природный газ;
• пропан;
• бутан;
• инертные и любые другие неоднородные по хим. составу неагрессивные газы.

Рабочие температуры: -20ºС ... +50ºС.

Счётчик состоит из прочного металлического корпуса, в котором находятся измерительный механизм и счётное устройство. Принцип работы диафрагменных счётчиков заключается в преобразовании поступательного движения диафрагм во вращательное движение. Это преобразование осуществляется кривошипно-шатунным механизмом, и передаётся через муфту на отсчётное устройство.

Особенности:

Классическая диафрагменная схема усовершенствована золотниковым распределителем шиберного типа. Тонкие перегородки распределителя и миниатюрные золотники увеличивают точность измерения и снижают чувствительность счётчика к загрязнению измеряемого газа.

Диафрагмы изготовлены из синтетического материала по современным технологиям, что обеспечивает их целостность и сохранение формы.

Специальное устройство предотвращает обратный ход отсчётного механизма.

Счётчик газа BK-G40 является современным высокоточным измерительным устройством, отличается низким уровнем шума, минимальными потерями давления, надёжностью и высокой точностью измерения. Счётчик не требует технического обслуживания при длительном сроке эксплуатации.

Счетчик газа диафрагменный BK G40 зарегистрирован в Государственном реестре средств измерений под №36706-08

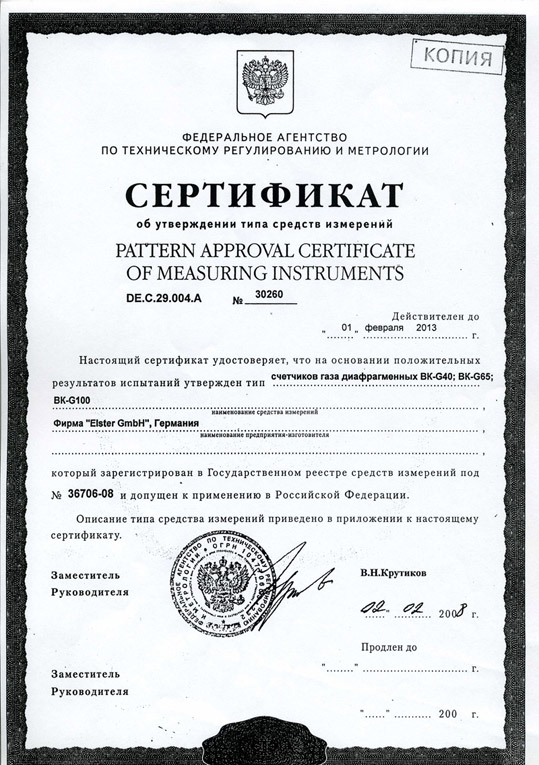

Сертификат

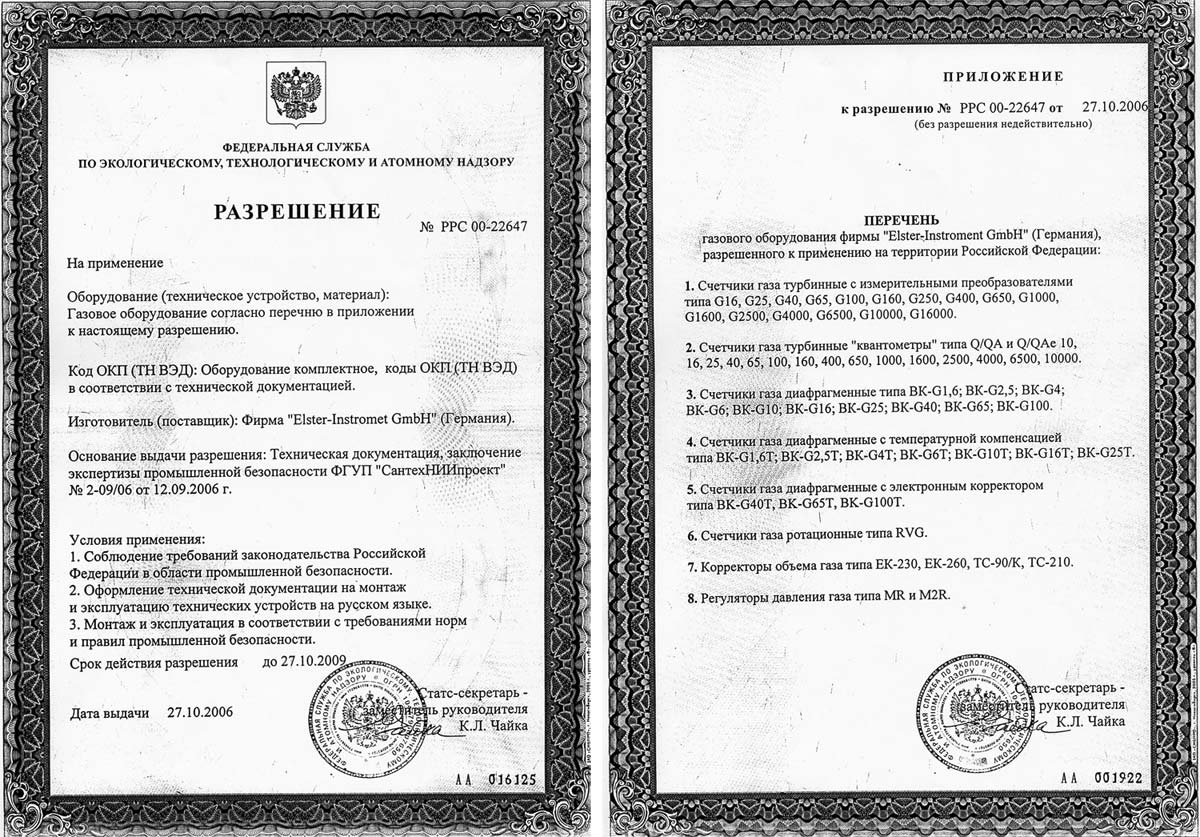

Разрешение

Паспорт

Технические характеристики коммунального счетчика газа BK G10; G16; G25

Расход газа:

• Номинальный расход, Q ном.: 40
• Максимальный расход, Q мин.: 65
• Минимальный расход, Q макс.: 0,4

Относительная погрешность при расходе:

• от Q мин. до 0,1 Q ном. не более +/- 3 %
• от 0,1 Q ном. до Q макс. не более +/- 1,5

Максимальное рабочее давление: 50 кПа

Диапазон температур окружающей среды: -40ºС ... +55ºС

Габаритные размеры: 564 х 289 х 398 мм

Ду: 80 мм

Масса: 28 кг

Межповерочный интервал: 10 лет

Гарантийный срок:  12 месяцев со дня ввода в эксплуатацию
