СГ-ТК2-Д - измерительные комплексы на базе диафрагменных счетчиков BK

Производитель: ООО ЭЛЬСТЕР Газэлектроника, Германия

Измерительный комплекс СГ-ТК2-Д предназначен для учета потребленного газа  распределительными компаниями, имеющими станции и пункты прокачки природного газа и других компонентных производных на основе газообразного состава неагрессивного характера. Комплекс оснащен корректором газа ТС215 и рассчитан для совместной работы с диафрагменными счетчиками модельного ряда ВК G1.6, G2.5, G4, G10, G16, G25, G40.  Принцип работы устройства строится на измерении прокачанного газа с учетом его температурных показателей с последующей обработкой показаний и приведением полученных данных к реально потребленным.

Прибор оснащен жидкокристаллическим дисплеем, на который выводятся показания, портами и интерфейсом передачи данных для дальнейшей обработки и хранения информации в базе данных.  Измерительный комплекс позволяет вести измерения  и передачу информации с программированием основных и дополнительных функций с учетом характера его предназначения.

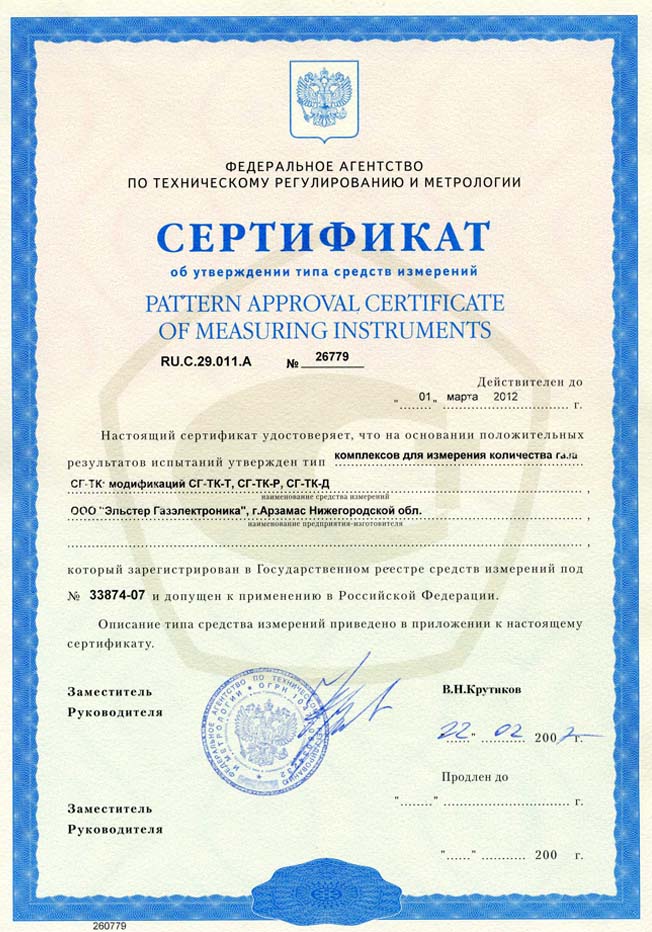

 Измерительные комплексы СГ-ТК2-Д допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 33874-07.

Технические характеристики измерительного комплекса СГ-ТК2-Д для ВК серии  G1.6, G2.5, G4, G10, G16, G25, G40

Измеряемые среды:

• сжиженный газ,
• крекинг-газ,
• природный газ,
• углеводородная смесь,
• ацетилен,
• воздух

Интервал температур окружающей среды: от -30 °С до +60 °С

Относительная погрешность при расходе:

• от Q мин. до 0,1 Q ном.: не более ±1,7%
• от 0,1 Q ном. до Q макс.: не более ± 3,2%

Максимальное рабочее давление: 50 кПа

Диапазон рабочих расходов: от 0,016 м³/ч до 160 м³/ч

Межповерочный интервал: 5 лет

Источник питания:  +5…9В
