Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10Б. Устанавливаются в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Особенности:
Соответствие нормам класса А по ГОСТ 9544-93.

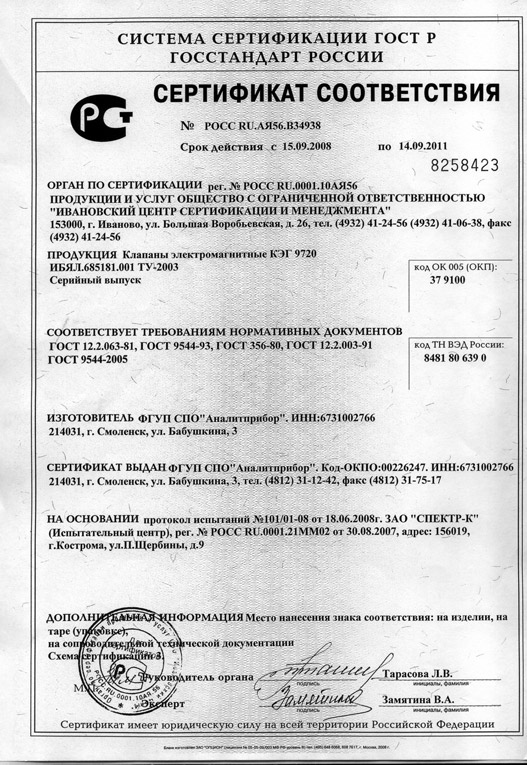

| Сертификат соответствия |
Разрешение |
| Характеристики | Значения | Примечание |
| Диаметр проходного отверстия Дпр, мм | 15 20 25 32 |
ИБЯЛ.685181.001 ИБЯЛ.685181.001-01 ИБЯЛ.685181.001-02 ИБЯЛ.685181.001-21 |
| Время закрытия, с, не более | 1 | |
| Диапазон рабочего давления, Па | 0 – 0,003 х 106 | |
| Частота включения, 1/час | 300 | |
| Ресурс включений | 1х106 | |
| Пропускная спобобность, м3/ч (по воздуху) Для Дпр= 15 мм Для Дпр= 20 мм Для Дпр= 25 мм Для Дпр= 32 мм |
0,6 0,9 1,3 50 |
При Рвх= 0,003 МПа |
| Степень защиты | IP 40 | |
| Температура окружающей среды, С | -30 - +40 | |
| Габаритные размеры, мм, не более: LxHxB Для Дпр= 15 мм Для Дпр= 20 мм Для Дпр= 25 мм Для Дпр= 32 мм |
50х125х65 50х135х65 60х150х80 65х160х95 |
Масса, кг, не более 0,8 0,8 0,9 1,0 |
| Напряжение управления клапаном, В | 40 | Напряжение импульсное (длительность импульса не более 1 с) |
