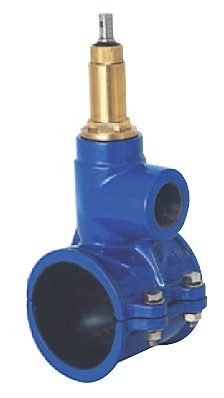

Хомут ответвительный SWIC 727/09

AVK ХОМУТ ОТВЕТВИТЕЛЬНЫЙ SWIC С ВСТРОЕННОЙ ФРЕЗОЙ

Хомут по стандартам DIN / EN с возможностью установки под давлением на ПЭ / ПВХ трубoпроводах для воды до макс. 70°С.

С встроенной фрезой и отводом с внутренней резьбой по стандарту BSP ½”- 2”.

Материалы:

Корпус хомута из шарографитного чугуна GJS-400-15 (GGG-40), с эпоксидным
покрытием внутри и снаружи по стандарту DN 30677-2.
Шток и фреза из
нержавеющей стали AISI 304.
Уплотнение штока состоит из грязесъемного кольца
из резины NBR и 2 шт. О-колец из NBR внутри и 2 шт. снаружи пластикового
подшипника.
Уплотнение задвижки из ПОМ.
Верхняя часть корпуса, фреза штока,
гайка и седло задвижки из латуни CZ 132.
Резиновая обкладка, прокладка
и О-кольцо из резины NBR.
Болты из нержавеющей стали AISI 304, шайбы из
нержавеющей стали AISI 316, гайки оцинкованы, из нержавеющей стали AISI 316.

Хомут ответвительный SWIC 727/09

Технические параметры хомута ответвительного SWIC . Серия 727/09

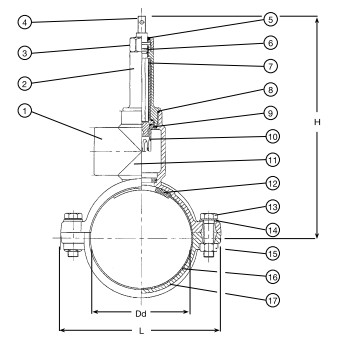

Компоненты:

1. Корпус
2. Верхняя часть
3. Гайка
4. Наконечник штока
5. Грязесъемное кольцо
6. Подшипник

7. Вал фрезы
8. О-кольцо
9. Уплотнение задвижки
10. Фреза
11. Седло задвижки
12. Прокладка

13. Болт
14. Шайба
15. Гайка
16. Резиновая обкладка
17. Нижняя часть хомута

№ изделия AVK	Dd мм	H мм	Вес кг
727-0905-01200000 * 110	325	190	7,0
727-0905-02200000 ** 110	325	190	7,0
727-0905-03200000 *** 110	325	190	7,0
727-0905-04200000 **** 110	325	190	7,0
727-0905-05200000 ***** 110	325	190	7,0
727-0905-06200000 ****** 110	325	190	7,0
727-0906-01200000 * 125	333	207	7,5
727-0906-02200000 ** 125	333	207	7,5
727-0906-03200000 *** 125	333	207	7,5
727-0906-04200000 **** 125	333	207	7,5
727-0906-05200000 ***** 125	333	207	7,5
727-0906-06200000 ****** 125	333	207	7,5
727-0907-01200000 * 140	340	226	9,0
727-0907-02200000 ** 140	340	226	9,0
727-0907-03200000 *** 140	340	226	9,0
727-0907-04200000 **** 140	340	226	9,0
727-0907-05200000 ***** 140	340	226	9,0
727-0907-06200000 ****** 140	340	226	9,0
727-0908-01200000 * 160	353	254	11
727-0908-02200000 ** 160	353	254	11
727-0908-03200000 *** 160	353	254	11
727-0908-04200000 **** 160	353	254	11
727-0908-05200000 ***** 160	353	254	11
727-0908-06200000 ****** 160	353	254	11
727-0909-01200000 * 200	371	300	14
727-0909-02200000 ** 200	371	300	14
727-0909-03200000 *** 200	371	300	14
727-0909-04200000 **** 200	371	300	14
727-0909-05200000 ***** 200	371	300	14
727-0909-06200000 ****** 200	371	300	14
727-0910-01200000 * 225	383	325	16
727-0910-02200000 ** 225	383	325	16
727-0910-03200000 *** 225	383	325	16
727-0910-04200000 **** 225	383	325	16
727-0910-05200000 ***** 225	383	325	16
727-0910-06200000 ****** 225	383	325	16
* 1/2" резьба по стандарту BSP 3/4" резьба по стандарту BSP * 1" резьба по стандарту BSP ** 1 1/4" резьба по стандарту BSP * 1 1/2" резьба по стандарту BSP **** 2" резьба по стандарту BSP
