EK260 - электронный корректор объема газа

Производитель: ООО "ЭЛЬСТЕР Газэлектроника"

Основным назначение  корректора объема газа EK260 является приведение рабочих объемов газа прокаченного через счетчики турбинного и ротационного типа к стандартизированным показателям, отвечающими международным  и российским требованиям.  Расчеты производятся на основе первичных показаний измерительных приборов с учетом давления газа и температурных режимов.

Конструктивно корректор ЕК260 состоит из микропроцессорного блока, обеспечивающего работу прибора по его основным функциональным параметрам и дополнительным возможностям, включающим мониторинг окружающей среды и охранные функции.  Жидкокристаллический дисплей, входящий в состав устройства позволяет просматривать события и результаты вычислений, путем набора требуемых значений на клавиатуре прибора.  Оптический интерфейс позволяет производить дистанционные настройки прибора и снимать показания  в удаленном режиме через системы беспроводного доступа.

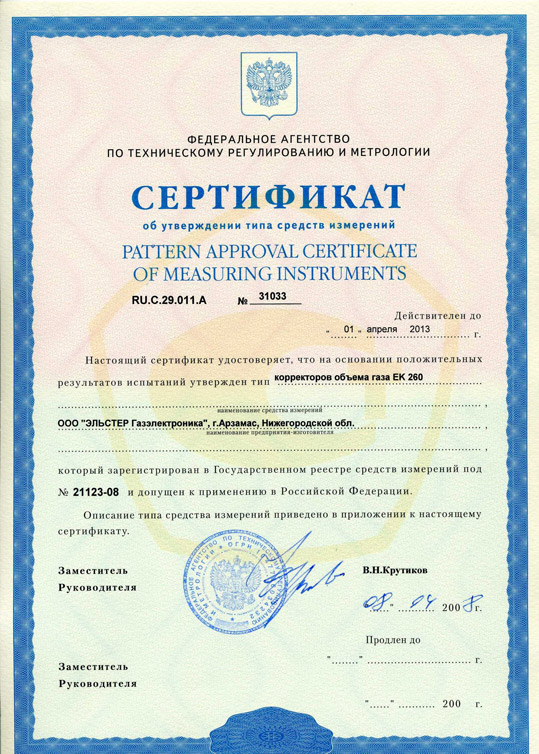

 Электронные корректоры EK260 допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 21123-08.

Отличительные особенности и технические характеристики электронного корректора объема газа EK260

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Формирование архива объемом около 600 записей с интервалом час, день или месяц;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика;
• Программирование четырех цифровых выходов для передачи значений объемов газа в виде импульсов, или передачи сообщений об ошибках.
• Просмотр архива на дисплее корректора и передача на персональный компьютер;
• Передача данных по протоколам ГОСТ Р МЭК 611007 и Modbus
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов;

Интервал температур окружающей среды: от -20 °С до +60 °С

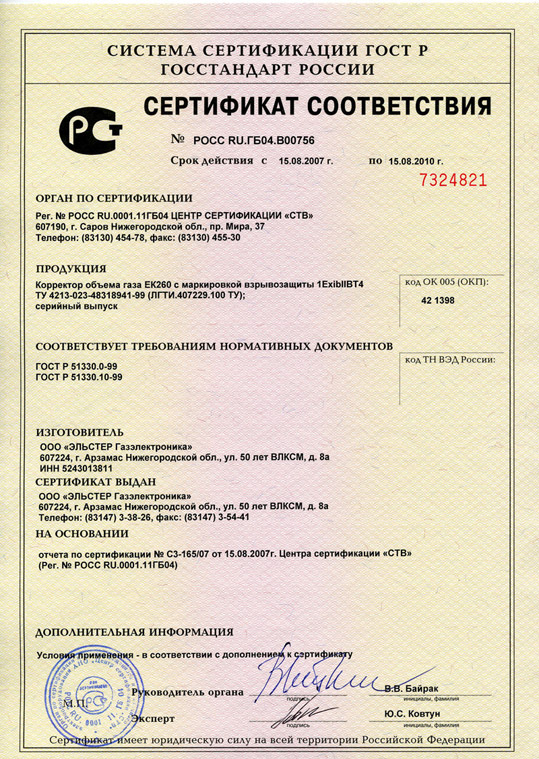

Установка во взрывоопасной зоне, маркировка: 1ExibIIBT4.

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Журнал событий: 250 записей

Журнал изменений: 200 записей

Погрешность вычисления стандартного объема газа: << 0.5%

Цифровой вход: 3 цифровых входа для подключения генераторов импульсов

Сигнальный выход: 4 транзисторных выхода

Интерфейс передачи:

• оптический
• RS232

Питание: 2 литиевые батареи

Межповерочный интервал: 5 лет

Класс защиты от внешних воздействий: IP65

Габаритные размеры: 200х200х102 мм
