Сенсор SGYCO0V4NC служит для определения текущей концентрации монооксида углерода (СО).
Подключается он 3-х жильным кабелем и имеет токовый выходной сигнал в диапазоне 4...20 mA.
Прибор состоит из пластмассового корпуса, где установлен электронный модуль и чувствительный
элемент, который расположен в нижней части и защищен фильтром.

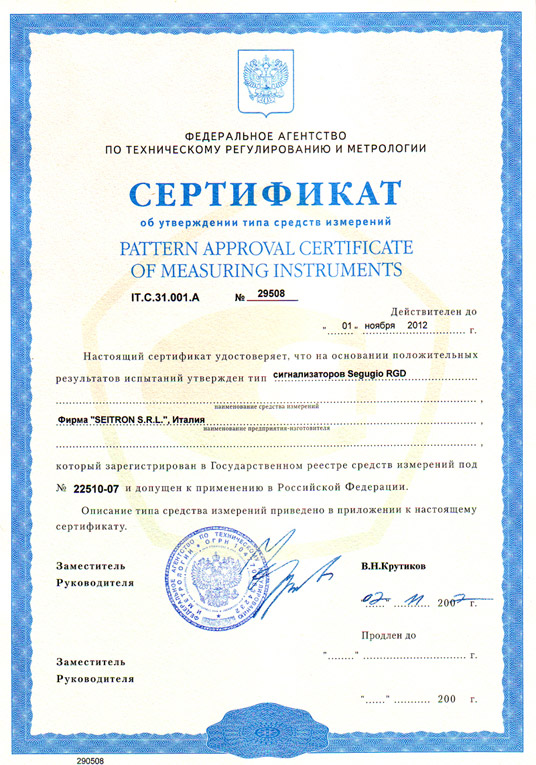

| Сертификат |

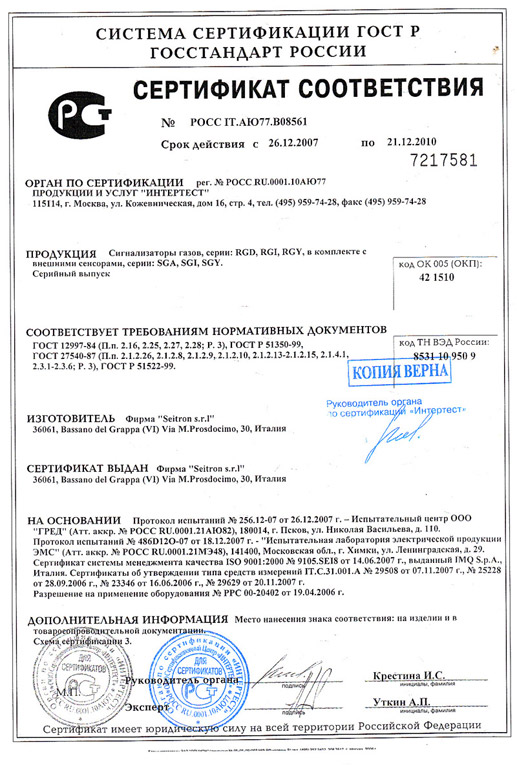

Сертификат соответствия |

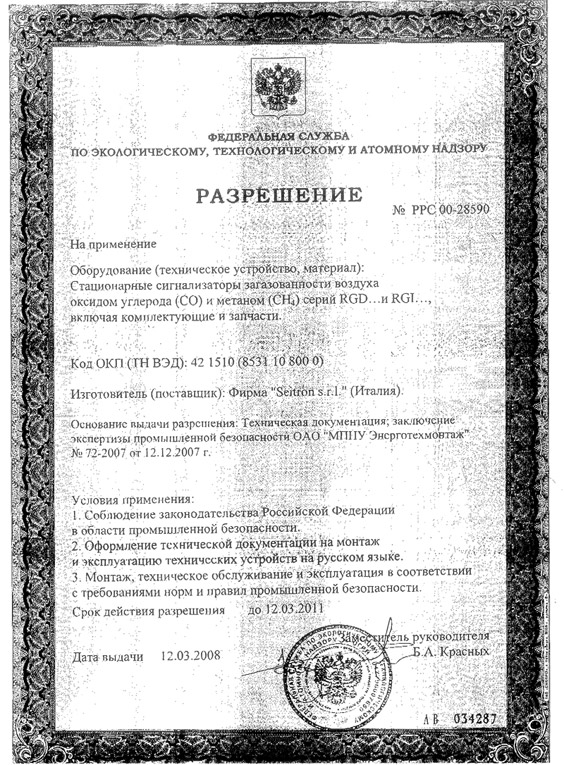

Разрешение |
Напряжение питания: 12В
Потребляемый ток: 45mA
Порог срабатывания: 0...50% НКПР
Детектируемый газ: Оксид углерода (СО)
Тип сенсора: Электрохимический
Выходной сигнал: 4...20 mA
Диапазон чувствительности: 0...200 ppm
Смещение на чистом воздухе: 5% сигнала в год
Время ответа: <150 сек
Степень защиты: IP65
Рабочая температура: 0°С...+40°С
Температура хранения: -10°С...+50°С
Рабочая влажность: 20%...80%
(без конденсата)
Размеры: 155х107х62 мм
Масса: ~480 гр
Сенсор измеряет концентрацию угарного газа СО и конвертирует ее в текущее токовое значение в диапазоне 4...20 mA, согласно применяемым промышленным стандартам. Чувствительный элемент - электрохимического типа. Это обеспечивает хорошую стабильность и быструю готовность к работе. При подаче питания происходит предварительный нагрев чувствительного элемента в течение 30 секунд, после чего прибор готов к работе. Однако наивысшая стабильность достигается после 48 часов работы. Долговременная стабильность: В нормальных условиях эксплуатации и при отсутствии в окружающей среде ядовитых веществ, которые могут повлиять на правильную работу, электрохимический чувствительный элемент способен сохранять хорошую стабильность работы в течение 5 лет с момента первого включения.
Механическую и электрическую установку датчика необходимо осуществлять в соответствии с действующими нормами безопасности. Сенсор должен быть установлен чувствительным элементом вниз для удобства его обслуживания и удаления возможного кондесата. Чтобы правильно определить местоположение сенсора нужно учесть следующие факторы:
- скорость воздушного потока;
- наличие окон, дверей и др.;
- конфигурация помещения;
- площадь помещения.
Так как угарный газ имеет ту же плотность что и воздух, сенсор необходимо установить на высоте 1,5 ... 1,8 м от уровня пола (средний человеческий рост).
Электрические соединения выполняются медным 3-х жильным кабелем, согласно расстояниям, указанным в следующей таблице.
Сигнальный кабель необходимо устанавливать отдельно от кабеля напряжения 220 В.
Сенсор SEITRON SGYCO0V4NC - устройство способное конвертировать текущую концентрацию газа СО в соответствующее токовое значение, которое передается в центральный блок управления и сигнализации RGY000MBP4.
