Системы автоматического контроля загазованности (сигнализаторы) САКЗ-МК-1

Система автоматического контроля загазованности САКЗ-МК-1 предназначена для контроля содержания природного газа в производственных и жилых помещениях с выдачей световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа и перекрытия трубопровода подачи газа клапаном запорным газовым КЗЭУГ при возникновении варийной ситуации.

Особенности:

подача световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням "Порог" или "1 Порог" и "2 Порог";
перекрытия трубопровода подачи газа клапаном запорным газовым с электромагнитным приводом, унифицированным КЗЭУГ, КЗГЭМ-У при аварийной ситуации.

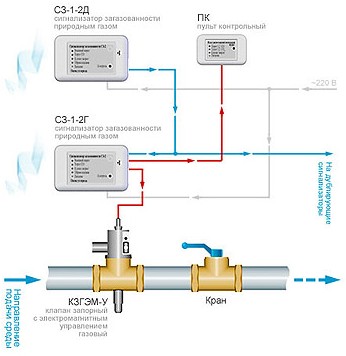

Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту контроля ПК происходит через кабель, длина которого не должна превышать 500 м.
САКЗ-МК-1 состоит из сигнализатора СЗ-1 и клапана КЗЭУГ (КЗГЭМ-У) (диаметр от 15 мм до 150 мм), в комплект входит соединительный кабель 10 м с распаянными разъемами.

Соответствие: ТУ 4215-004-96941919-2007.

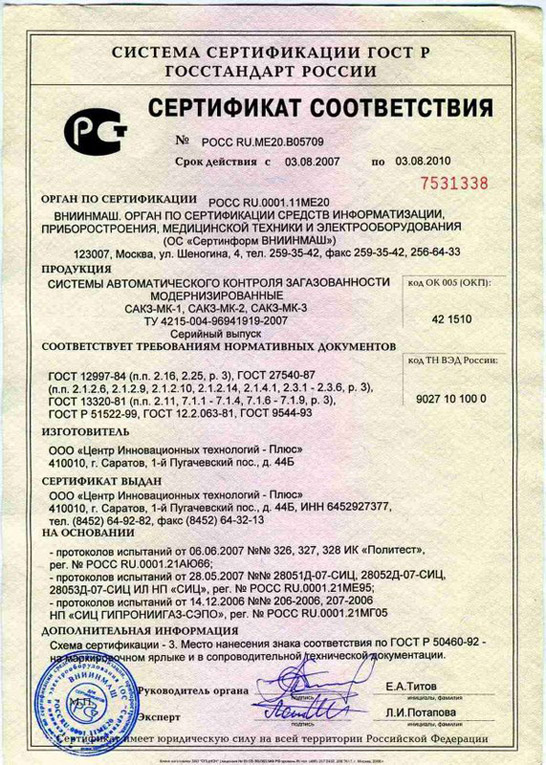

Сертификат соответствия

Паспорт

Технические характеристики cистемы автоматического контроля загазованности (сигнализаторы) САКЗ-МК-1

Наименование параметра или характеристики	САКЗ-МК-1-1	САКЗ-МК-1-2
Напряжение питания переменного тока частотой (50±1)Гц,В	220+22 -33
Потребляемая мощность, ВА, не более	10
Максимальный ток нагрузки, А, не менее	1.5
Концентрация природного газа, вызывающая срабатывание сигнализатора, % НКПР:
порог	10±5	-
порог 1	-	10±5
порог 2	-	20±5
Время установления рабочего режима системы, мин	5
Время срабатывания системы, с, не более	15
Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м3
порог 1	20±5
порог 2	100±25
Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия
амплитуда импульса, В	30...42
длительность импульса, мс	20...30
максимальная частота следования импульсов, Гц	1
