Другие исполнения и дополнительные части задвижек Belgicast

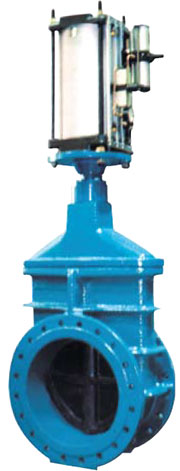

Пневматический или гидравлический привод

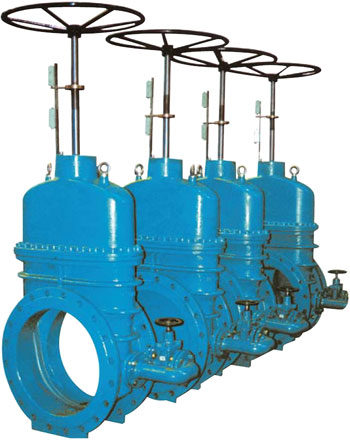

Задвижки DN-600 с электрическим
индикатором положения клина

Универсальная задвижка Belgicast BV-05-47

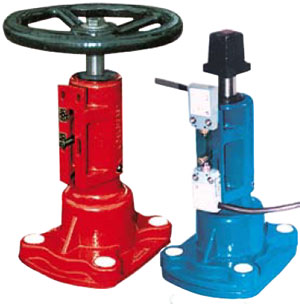

Индикатор положения клина

Универсальная задвижка Belgicast BV-05-47

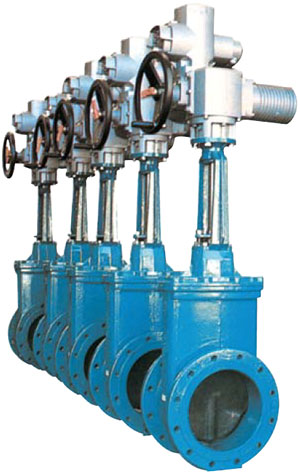

Задвижки DN-300 с внешним выдвижным шпинделем и электрическим приводом

Универсальная задвижка Belgicast BV-05-47

Описание

Duker

Удлиненный отвод Smart SML 88° из двух колен 44° используется для изменения направления трубопровода. Позволяет использовать один соединитель вместо двух.

Технические характеристики:

Материал - Чугун
Тип канализации - Безраструбная канализация SML
Тип соединения - Хомут соединительный

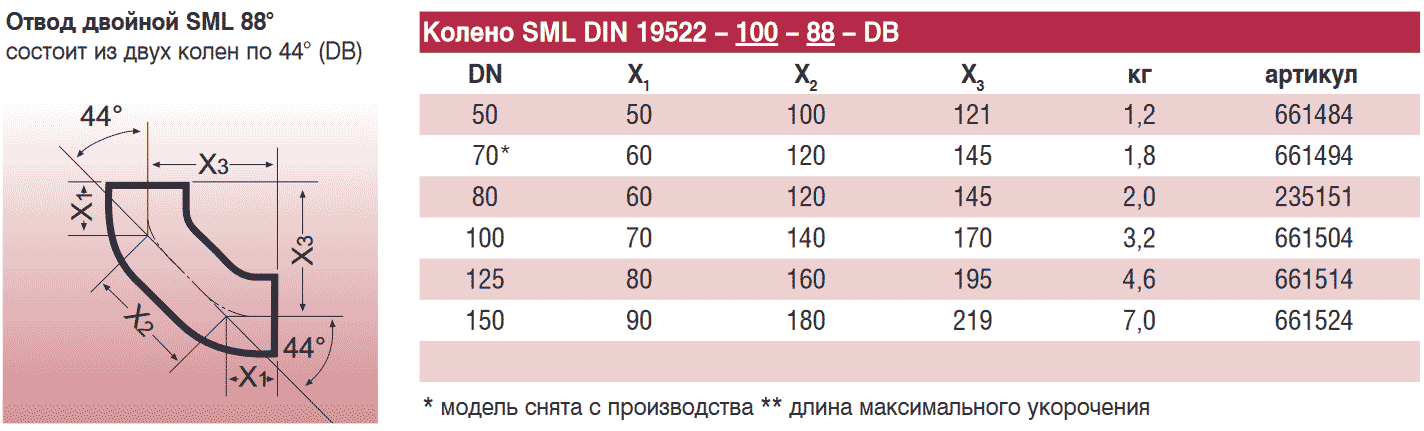

88° Удлиненный отвод из двух колен 44° Duker SML DN 100

Габаритные и присоединительные размеры

88° Удлиненный отвод из двух колен 44° Duker SML DN 100

BC-03-20 Y-образный (наклонный) сетчатый фильтр Belgicast

Ду – 40/300
Pу –16

Фланцевое соединение

Обычный фильтр для защиты сетей.
Лёгкое обслуживание и установка.
Широко используется в системах ирригации для защиты гидрантов.

Belgicast BC-03-20

Применяемые материалы и размеры

	Наименование	Кол-во	Материал
1	Корпус	1	GG-25 (СЧ-25)
2	Крышка	1	GG-25 (СЧ-25)
3	Фильтр	1	Нержавеющая сталь
4	Прокладка между крышкой и корпусом	1	Синтетическое волокно

	Наименование	Кол-во	Материал
5	Болт	N/Ду	Углеродистая сталь
6	Гайка	N/Ду	Углеродистая сталь
7	Болт дренажного отверстия	1	Ковкая сталь

DN - Ду	L	D	K	G	f	b	d x n°	A	B	Ø отверстий в фильтрующем патроне	Количество отверстий в фильтрующем патроне	Вес, кг

50	225	165	125	102	3	20	18x4	150	225	2	7	11.3
65	273	185	145	122	3	20	18x4	200	300	2	7	15.7
80	291	200	160	138	3	22	18x8	222	333	2	7	19.5
100	352	220	180	158	3	22	18x8	241	362	2	7	29
125	416	250	210	188	3	24	18x8	292	438	2	7	40
150	470	285	240	212	3	24	22x8	320	480	2	7	63.4
200	542	340	295	268	3	26	22x12	415	623	2	7	95
250	660	405	355	319	3	28	26x12	482	723	2	7	142
300	762	460	410	370	4	28	26x12	558	837	2	7	202

Описание

Duker

Чугунный отвод SML под 135 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 135 градусов.

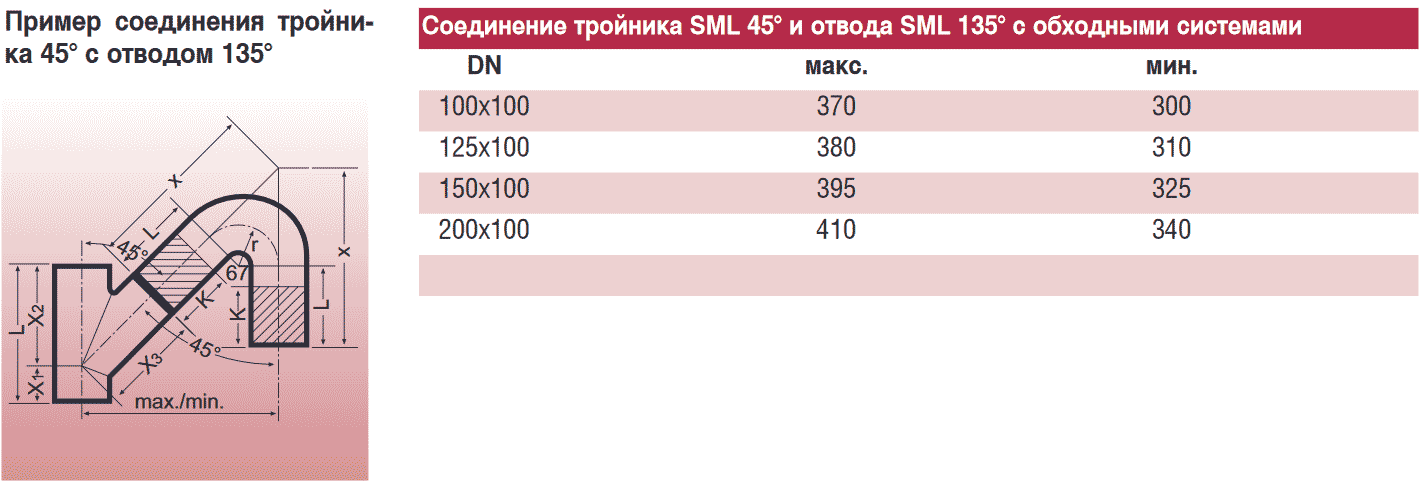

135° Отвод обводной Duker SML DN 100

Габаритные и присоединительные размеры

135° Отвод обводной Duker SML DN 100

BV-05-38 шаровые обратные клапаны / BV-05-38R - для газа Belgicast

Belgicast BV-05-38

Шаровые обратные клапаны
Ду 40/500 (фланцевое соединение)

Belgicast BV-05-38R

Ду от 1 до 3" (внутренняя резьба – для газа)

Шаровый обратный клапан предназначен для работы в сточных, сильно загрязненных водах.
Лёгкое обслуживание.
Антикоррозийное эпоксидное покрытие.
Возможно применение в системах с чистой водой.
Полнопроходное сечение.
Может быть установлен в горизонтальной или же в вертикальной позиции.
Температурный диапазон от -10°C до +80°C.

Belgicast BC-03-20

Примечание:

На клапанах BV-05-38 and BV-05-38 R могут быть установлены шары меньшего веса в зависимости от специфических требований.
Также плавающие шары могут быть сконструированы, по запросу в качестве воздушного клапана двойного действия (впуск\выпуск воздуха), для следующих моделей:

BV-05-38: у80/200
BV-05-38R: у40/65

Работа клапана:

Действие основано на движении шара, свободно плавающего внутри корпуса – при обычной работе он поддерживается напором воды "дома". allowing the liquid to pass through. Если насос останавливается, то напор спадает и шар опускается вниз, перекрывая своим телом проходное сечение клапана, таким образом предотвращая противоток.

Установка:

Потери напора:

BV-05-38

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

BV-05-38R

РЕЗЬБОВОЕ СОЕДИНЕНИЕ

Применяемые материалы и размеры

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

	Наименование	Кол-во	Материал
1	Корпус	1	DUCTILE IRON
2	Шар	1	Ду 40/200 Aлюминий + Нитрил
2	Шар	1	Ду 250/400 GGG-40 (ВЧ-40) + Нитрил
3	Крышка	1	Ковкий чугун
4	Уплотнение	1	Нитрил
5	Крепёж крышки	ACC/Ду	Кадмиевая сталь

РЕЗЬБОВОЕ СОЕДИНЕНИЕ

	Наименование	Кол-во	Материал
1	Корпус	1	GGG-40
2	Крышка	1	GGG-40
3	Шар	1	Фенольная резина
4	Прокладка между корпусом и крышкой	1	Нитрил
5	Прокладка-демпфер	1	Нитрил
6	Болт	2	Нержавеющая сталь
7	Гайка	2
8	Шайбы	4

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

Ду		ISO 2531 PN-10				E	C	B	Куб. м/ч	Вес, кг
мм	"	D	K	G	d x n°	E	C	B	Куб. м/ч	Вес, кг

40	1½	150	110	88	4x19	180	95	172	80	7.5
50	2	165	125	102	4x19	200	95	180	90	8.5
65	2½	185	145	122	4x19	240	114	210	140	12
80	3	200	160	138	8x19	260	128	240	253	15
100	4	220	180	158	8x19	300	160	285	396	22
125	5	250	210	188	8x23	350	200	330	642	34
150	6	285	240	212	8x23	400	230	390	962	45
200	8	340	295	268	8x28	500	320	480	1990	80
250	10	400	350	320	12x28	600	414	600	3100	135
300	12	450	400	370	12x28	700	460	680	4100	200
350	14	505	460	430	16x28	850	596	800	5050	300
400	16	565	515	482	16x28	1100	690	1050	6500	600

РЕЗЬБОВОЕ СОЕДИНЕНИЕ

Ду		A	B	C	E	куб. м/ч	Вес, кг
мм	"	A	B	C	E	куб. м/ч	Вес, кг

25*	1	45	92	96	120	18	1.9
32	1¼	50	105	106	135	32	2.4
40	1½	60	115	112	142	58	2.8
50	2	70	155	136	175	75	3.7
65	2½	90	170	155	198	118	6.3
80*	3	105	197	180	238	185	7.6

Клапаны без крышки. Чертёж предоставляется по запросу

Описание

Duker

Чугунный тройник SML 45 градусов - Т-образная деталь чугунной канализации SML для создания ответвлений участков канализационных труб под углом в 45 градусов.

Технические характеристики:

Материал - Чугун
Производитель - DUKER
Страна - Германия
Тип канализации - Безраструбная канализация SML
Тип соединения - Хомут соединительный

45° Тройник Duker SML DN 100x100

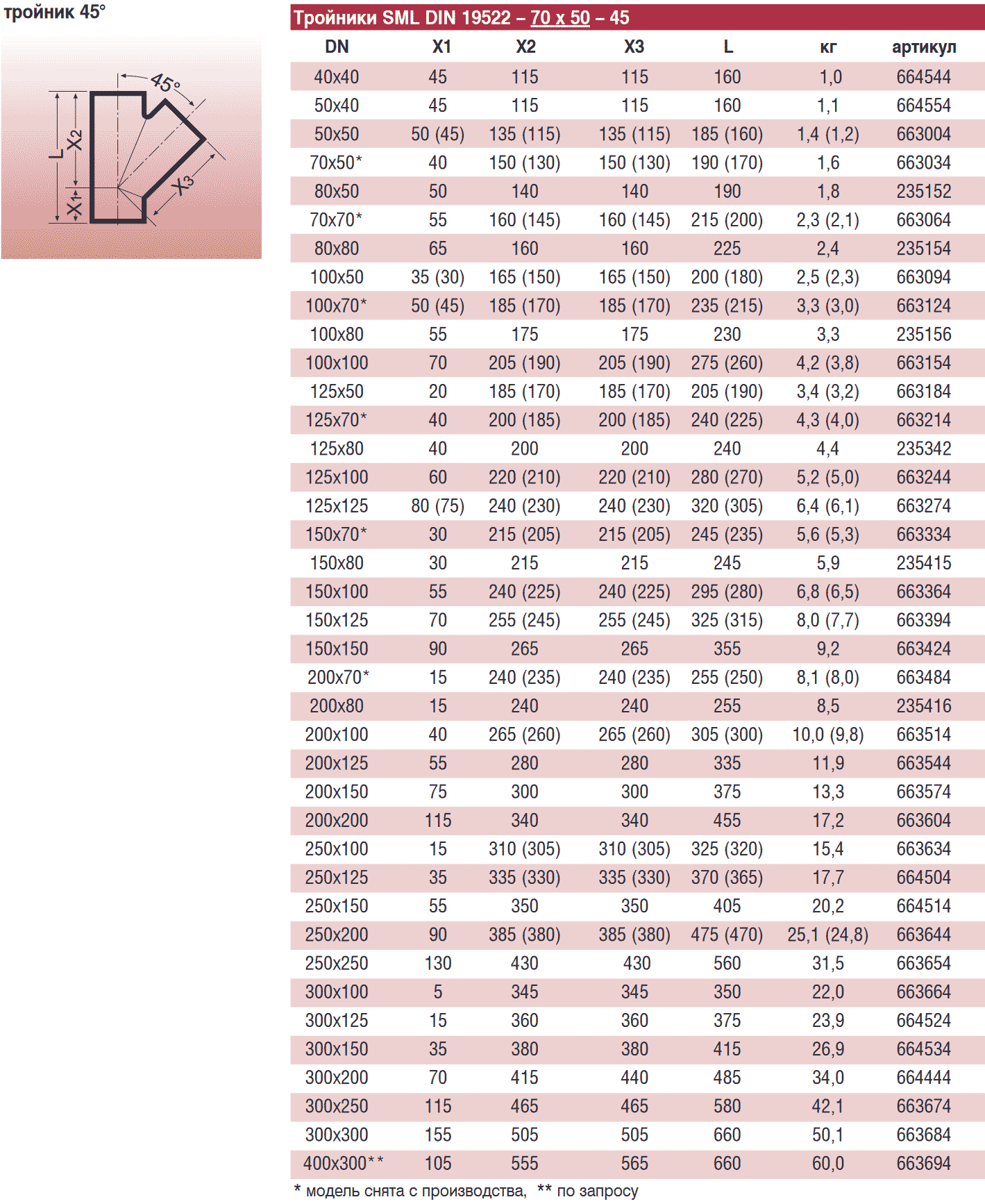

Габаритные и присоединительные размеры

45° Тройник Duker SML DN 100x100

Обратный клапан Belgicast с двойным диском вафельного типа

Ду 40/1200
Pу 10/16/25

Модель С

Ruber-Check

Обратный клапан с двойным диском с "мягким" срабатыванием предназначен для
межфланцевого соединения.
Используется для защиты насосного оборудования и сетей. абочая среда – чистая или
слегка загрязнённая вода.
Возможна установка клапана в горизонтальном или вертикальном положении.
Антикоррозийное эпоксидное покрытие.
Тихое поступательное закрытие, достигаемое работой пружин.
Диапазон рабочих температур от -10°C до +120°C.
Строительная длина соответствует 5752, Серия 16, DIN 3202 K3

Belgicast BC-03-20

Работа клапана:

Под напором воды открывается. Fод воздействием обратного напора, как только произошла остановка насоса, закрывается, при этом срабатывают вспомогательные пружины, обеспечивающие тихое постепенное закрытие.
При установке обратного клапана после насоса по возможности производите монтаж как можно дальше от сужений и отводов трубопровода. Рекомендуется устанавливать клапан после прямого отрезка трубы длиной в 5 раз больше её диаметра.

Ду		CV	KV m³/sg	mm water column spring action
мм	дюйм	CV	KV m³/sg	mm water column spring action

40	1½	90	0.0215	300
50	2	90	0.0215	300
65	2½	90	0.0215	300
80	3	150	0.0359	300
100	4	300	0.0718	200
125	5	800	0.19157	150
150	6	800	0.19157	150
200	8	1700	0.4070	140
250	10	3000	0.7183	140
300	12	4000	0.9578	130
350	14	5350	1.2811	130
400	16	7400	1.772	100
450	18	10000	2.394	70
500	20	13000	3.113	70
600	24	24000	5.747	60
700	28	40000	9.578	60
800	32	45500	10.895	50
900	36	62000	14.846	50
1000	40	90000	21.551	40
1200	48	130000	31.130	30

Потери напора

Belgicast BC-03-20

Maтериалы конструкции:

Корпус и пластины: серый чугун GG-25 (СЧ-25) и ковкий чугун GGG-40 (ВЧ-40), углеродистая сталь, нержавеющая сталь
Оси: AISI-304, AISI-316, Monel 400.
Пружины: AISI-302, INCONEL-X, AISI-316.
Уплотнения: нитрил, EPDM, viton.

Спецификация размеров:

Ду		A					B				C				E	F	G	Вес Ру10/16 кг	Вес Ру25 кг
мм	дюйм	Ру10	Ру16	ANSI 125/150*	Ру25	Ру40	Ру10	Ру16	ANSI 125/150	Ру25	Ру10	Ру16	ANSI 125/150	Ру25				Вес Ру10/16 кг	Вес Ру25 кг

40	1½	94		-	94	94	43**				55				12	33	21	1	1
50	2	108		104	108	108	43				55				12	33	21	1.3	1.3
65	2½	128		124	128	-	46				58.5				12	33	18.7	2.4	2.4
80	3	143		136	143	143	64				71				18	41	30.8	3.2	3.2
100	4	163		169	169	169	64				96				28	52	30.2	4.2	4.2
125	5	194		194	194	194	70				125				35	70	30.3	7	7
150	6	219		219	224	224	76				128				33	70	37	9	9
200	8	275		275	284	293	89				192				60	104	36	15	15
250	10	329		338	338	355	114				244				81	126	48	27	27
300	12	380		408	402	419	114				295				100	153	49	34	34
350	14	440		450	458		127				320				108	168	57	55	55
400	16	490		514	514		140				380				137	195	58	70	70
450	18	540	556	543	M O D E L B		152			M O D E L B	420			M O D E L B	152	217	65	100	160
500	20	595	618	605			152				480				175	247	65	120	180
600	24	696	735	716			178				585				222	299	77	180	260
700	28	810	810	830			229				690				250	352	103	260	500
800	32	915	915	937			241				780				290	395	107	350	620
900	36	1015	1015	1046			241				850				332	445	112	520	780
1000	40	1124	1124	1216			300				940				332	483	152	760	1200
1200	48	1340	1340	1380			350				1150				442	601	159	1200	2000

* Только для межфланцевой установки
** Дизайн не соответствует ISO 5752.
Смотрите модель B

Описание

Duker

Чугунный тройник SML 69 градусов - Т-образная деталь чугунной канализации SML для создания ответвлений участков канализационных труб под углом в 69 градусов.

Технические характеристики:

Материал - Чугун
Производитель - DUKER
Страна - Германия
Тип канализации - Безраструбная канализация SML
Тип соединения - Хомут соединительный

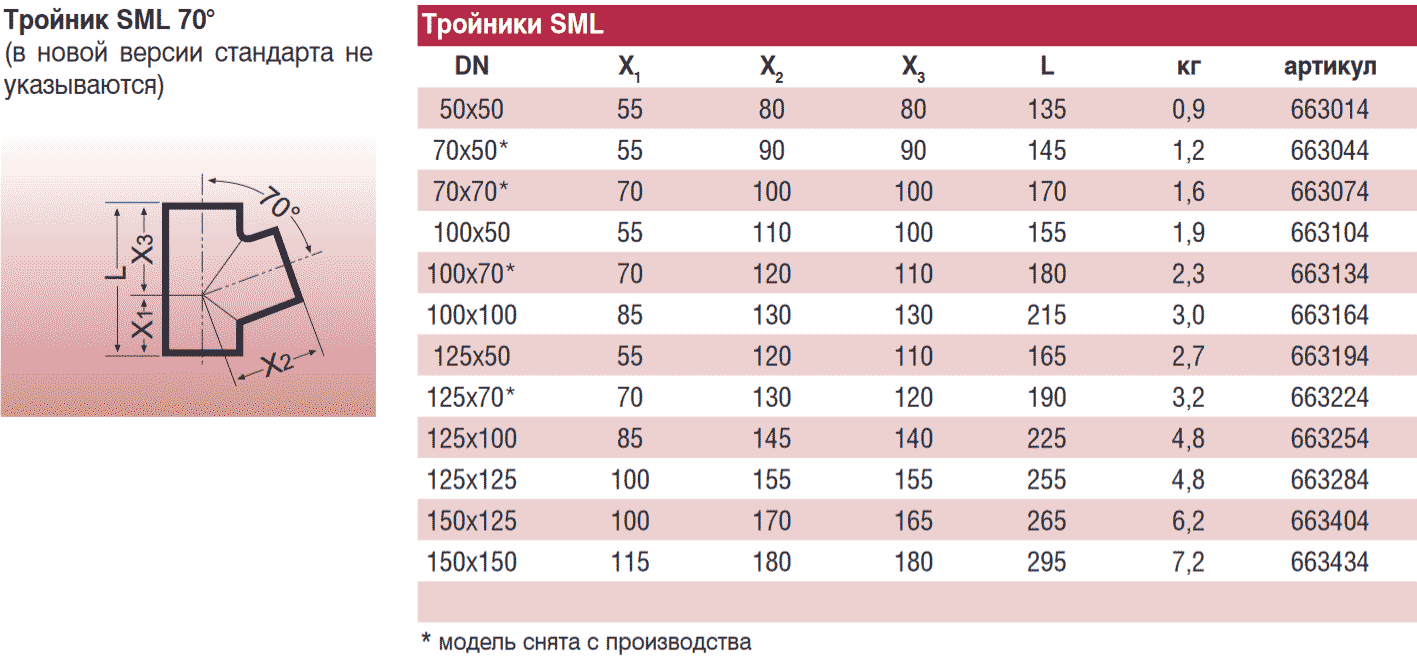

69° Тройник Duker SML DN 100х100

Габаритные и присоединительные размеры

69° Тройник Duker SML DN 100х100

Ду 10-50, резьба/резьба, стандартный проход

КШГ серия 70.100

Ру/Рраб.: 40/12 бар

T min/T max:-20/+80 °C

Ду 40/300
Pу 6/10/16, ANSI 150

Модель EMG

Ruber-Check

Центрированные проушины для межфланцевой установки: Pу 6,
Pу 10, Pу 16, ANSI 150, BS Table E/D, JIS 5K/10K.
Проходное сечение покрыто NBR или EPDM.
Легкозаменяемые внутренние детали кассетного типа (пластины,
ось, пружины).
Не нуждается в межфланцевых уплотнительных кольцах
(прокладках).
Отсутствие внешних отверстий, каких-либо отверстий или
заглушек внутри.

Размеры:

мм	дюйм	B	C	E	F	G

40	1½	33	43	8	23.5	15
50	2	43	49	10	29	21
65	2½	46	64	14	35.5	22
80	3	64	70	11	42	30
100	4	64	91	21	51.5	30
125	5	70	125	38	66	32
150	6	76	148	47	77	32
200	8	89	200	64	101	35
250	10	114	240	78	129	48
300	12	114	300	103	158	50

Арт.	Корпус	Пружины	Оси	Пружины	Зажимы

105	Серый чугун	Нержавеющая сталь AISI 316	Нержавеющая сталь AISI 304	Нержавеющая сталь AISI 302	NBR
701	Серый чугун				EPDM
177	Ковкий чугун				NBR
718	Ковкий чугун				EPDM

Примечание:

Составные части: Арт. 177 и 718 для диаметров Ду40/65
Составные части: 105 и 701 для диаметров Ду80/300
для других материалов оси или пружин делайте запрос.

Параметры рабочей среды - жидкости:

Maксимально допустимое рабочее давление: 16 бар
Максимальная рабочая температура для уплотнения NBR составляет 80°С, для EPDM = 120°С.

Описание

Duker

Чугунный тройник SML 88 градусов - Т-образная деталь чугунной канализации SML для создания ответвлений участков канализационных труб под углом в 88 градусов.

Технические характеристики:

Материал - Чугун
Производитель - DUKER
Страна - Германия
Тип канализации - Безраструбная канализация SML
Тип соединения - Хомут соединительный

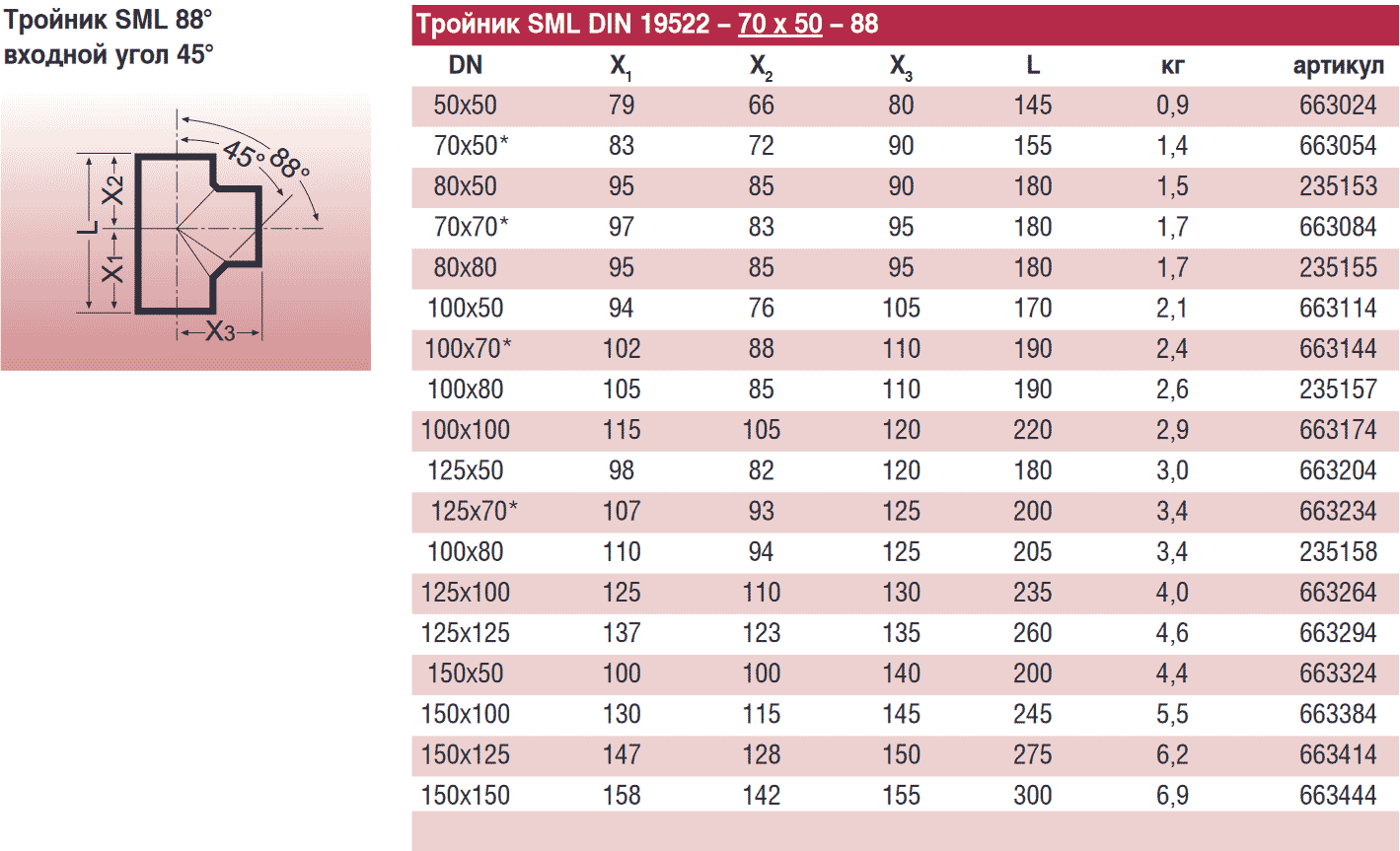

88° Тройник Duker SML DN 100х100

Габаритные и присоединительные размеры

88° Тройник Duker SML DN 100х100

Автоматические воздухоотводчики Danfoss FIX MATIC 548

Представленный воздухоотводчик danfoss может работать в автоматическом режиме, непрерывно выпуская из системы газы и воздух, скопление которых порой негативно сказывается на работе всей сети.

Соединение изделия осуществляется за счет наружной резьбы (3/8”), диапазон рабочих температур в данном случае составляет 0…110 градусов по Цельсию. Допустимое давление – 10 бар, но это при условии, если по трубопроводу транспортируется вода.

Корпус воздухоотводчика производится из латуни, из этого же материала создаются такие компоненты, как крышка и изолирующий клапан. Еще один востребованный материал – пластик, который служит сырьем для выпускной пробки и поплавка. Уплотнительное кольцо создается из EPDM.

Belgicast BV-05-92

Iprocheck

Ду 50/250
Pу 10/16

Обратный клапан с осевым диском для защиты насосного оборудования
Рабочая среда: чистая природная (питьевая) вода до и после очистки
Высокая гидравлическая производительность.
Полностью герметичная конструкция (от 3 м. в. с. в вертикальной позиции).
Бесшумный.
Может быть установлен как в горизонтальной так и в вертикальной позиции.
Превосходно защищает от гидроудара.
Пределы рабочих температур: -10°C ... +100°C.
Антикоррозийная защита.
Лёгкое обслуживание

Работа клапана

Во время работы насоса, под давлением транспортируемой среды диск оттягивается назад, позволяя свободно течь жидкости.

В случае остановки насоса диск под воздействием пружин возвращается в исходное положение, перекрывая проходное сечение клапана, тем самым предотвращая возможные повреждения насосного оборудования от воздействия обратного потока воды.

Belgicast BV-05-92P

Донный обратный клапан с осевым диском
(фланцевое соединение)

DN 50/250
Pу 10/16

Донный обратный клапан с осевым диском предназначен для защиты всасывающих насосов
Фильтр защищает насосное оборудование от попадания инородных объектов, могущих вызвать повреждение насосных деталей.

Belgicast BC-03-20

Потери давления

BV-05-92

BV-05-92P

Техническое описание и размеры

	Наименование	Кол-во	Материал
1	Корпус	1	GG-25
2	Диск	1	GG-25
3	Направляющая	1	GG-25
4	Стержень	1	AISI 303
4а	Втулка	2	Ду 50/80 Нейлон 6-52Мо Ду 100/150 Нерж.сталь AISI 300 Ду 200/250 Бронза

	Наименование	Кол-во	Материал
5	Уплотнительная прокладка	2	BUNA-N
6	Пружина	2	AISI 302
7	Фильтр	1	Кадмиевая сталь или AISI 304

Ду	Ру-10		Ру-16		A	B	C	D	E	F	G	d1	d2	Куб.м/ч	Вес клапана, кг	Вес корзины, кг
Ду	d5	nxd	d5	nxd	A	B	C	D	E	F	G	d1	d2	Куб.м/ч	Вес клапана, кг	Вес корзины, кг

50	125	4x19	125	4x19	96	45	77	165	100	177	91	102	25	100	6.0	0.4
65	145	4x19	145	4x19	121	56	100	185	120	220	127	120	25	160	5.5	0.7
80	160	8x19	160	8x19	140	73	125	200	136	261	127	138	25	230	11.0	0.8
100	180	8x19	180	8x19	185	83	142	220	175	317	164	158	30	390	15.0	1
125	210	8x19	210	8x19	214	97	166	250	200	366	180	188	30	625	23.0	1.5
150	240	8x23	240	8x23	248	114	200	285	234	434	212	212	30	900	30.0	2.7
200	295	8x23	295	12x23	345	-	300	340	300	600	255	270	-	1100	48.5	3.5
250	350	12x23	355	12x27	415	-	380	405	370	750	330	320	-	1800	81.5	4.5

Описание

Duker

Чугунный удлиненный тройник SML 88 градусов с углом входа 45градусов используется при проходе стояка через перекрытие небольшой толщины.

Технические характеристики:

Материал - Чугун
Производитель - DUKER
Страна - Германия
Тип канализации - Безраструбная канализация SML
Тип соединения - Хомут соединительный

88° Тройник Duker SML DN 100х100 с длинной стороной

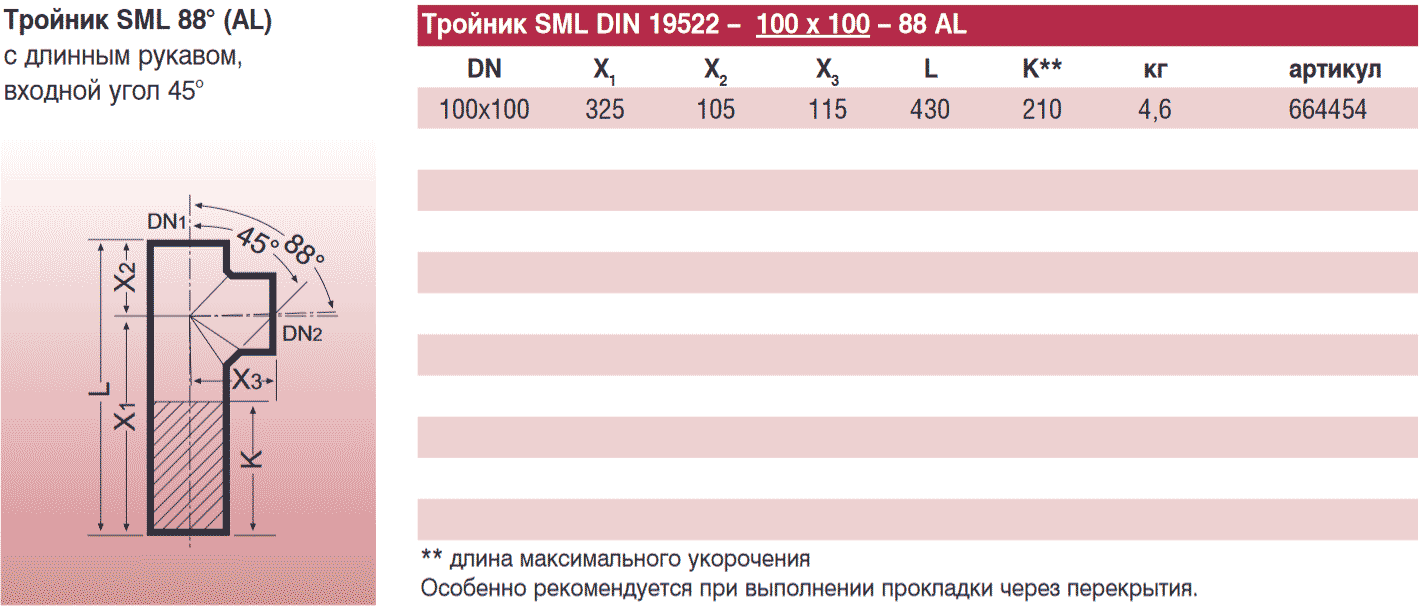

Габаритные и присоединительные размеры

88° Тройник Duker SML DN 100х100 с длинной стороной

BV-05-37 створчатый обратный клапан Belgicast фланцевый

Ду 50/400
Pу 10/16

Фланцевое соединение

Защищающий от противотока обратный клапан с резиновым уплотнением.
Полная водонепроницаемость.
Для чистых вод и не сильно загрязнённых вод.
Эпоксидное покрытие.
Диапазон рабочих температур от –10°C до +80°C.

Ду	Максимальное рабочее давление	Испытательное давление
50 - 300	16	24
350 - 400	10	15

Техническое описание и размеры

	Наименование	Кол-во	Материал
1	Корпус	1	GG-25
2	Крышка	1	GG-25
3	Пружина	1	GG-25
4	Вращатель	2	Бронза RG. 5 21096
5	Заслонка	1	GG-25

	Наименование	Кол-во	Материал
6	Уплотнение	1	Неопрен
7	Крепёжный винт крышки	-	Сталь DIN 933/6.8
8	Крепёжный винт заслонки	-	Сталь DIN 931-34/6.8
9	Уплотнение крышки	1	CARTON KLINGER или аналог

Ду	ØC	ØK	L	A	Nr	Ød	Вес, кг

50	175	125	150	130	4	19	8
65	190	145	178	145	4	19	11
80	200	160	190	165	8	19	13
100	220	180	210	185	8	19	16
125	250	210	275	230	8	19	28
150	285	240	320	275	8	23	41
200	340	295	390	350	12	23	77
250	405	355	480	425	12	28	116
300	460	410	570	485	12	28	174
350	520	470	630	555	16	28	201
400	580	525	720	650	16	31	314
