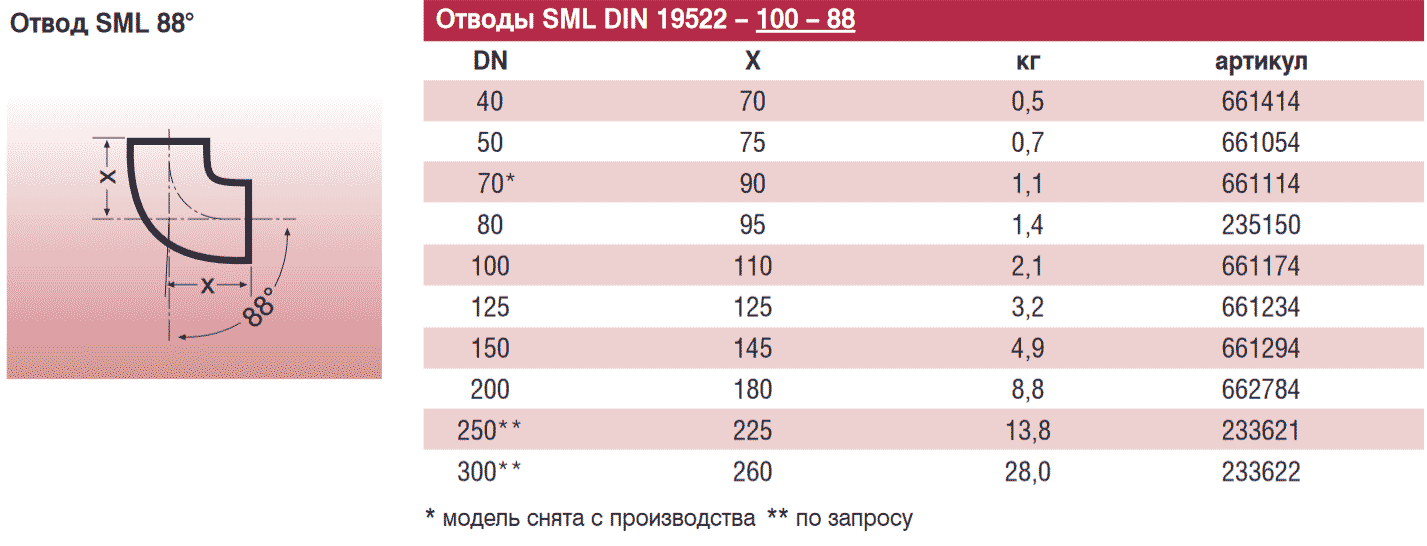

Чугунный отвод SML под 88 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 88 градусов.
Технические характеристики:

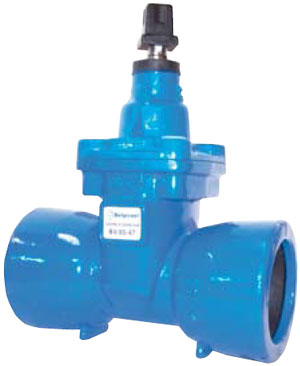

Конструкция раструба (за счёт уплотнения) при монтаже позволяет отклонение от оси на несколько градусов.
Уплотнительное кольцо (электроизоляция) между трубой и задвижкой предотвращает анодное травление.
Наименование | Кол-во единиц |
Материал | Стандарт | |
1 | Корпус | 1 | GGG-50 | DIN EN 1563 |
2 | Крышка | 1 | GGG-50 | DIN EN 1563 |
3 | Клин | 1 | GGG-50 | DIN EN 1563 |
4 | Покрытие клина | 1 | EPDM/NBR | UNE-EN 681-1 |
5 | Шток | 1 | X20 Cr13 | BS 970 |
6 | Гайка фиксации клина | 1 | Медный сплав | UNE EN 12165 |
7 | Уплотнение корпуса | 1 | EPDM/NBR | UNE EN 681-1 |
8 | Стопорное кольцо | 1 | Медный сплав | UNE EN 12165 |
9 | Уплотнитель шпинделя | 1 | EPDM | UNE EN 681-1 |
10 | Фиксирующая гайка | 1 | Медный сплав | UNE EN 12165 |
11 | Уплотн. Гайка-Шпиндель) | 2 | NBR | ASTM D2000 |
12 | Уплотн. (Гайка-Крышка) | 1 | NBR | ASTM D2000 |
13 | Болт (корпус-крышка) | асс./DN | Сталь 8.8 | |
14 | Пыльник | 1 | EPDM/NBR | UNE EN 681-1 |
15 | Штурвал | 1 | Сталь | DIN 17440 |
16 | Болт штурвала | 1 | X 5 CrNi 18 10 | DIN 17440 |
17 | Шайба | 1 | X 5 CrNi 18 10 | DIN 17440 |
18 | Прямоугольная насадка | 1 | GGG-50 | DIN EN 1563 |
19 | Болт насадки | 1 | X 5 CrNi 18 10 | DIN 17440 |
20 | Лента насадки | 1 | Люполен | |
21 | Соединение TYTON (тайтон) | 2 | EPDM | UNE 53571 |

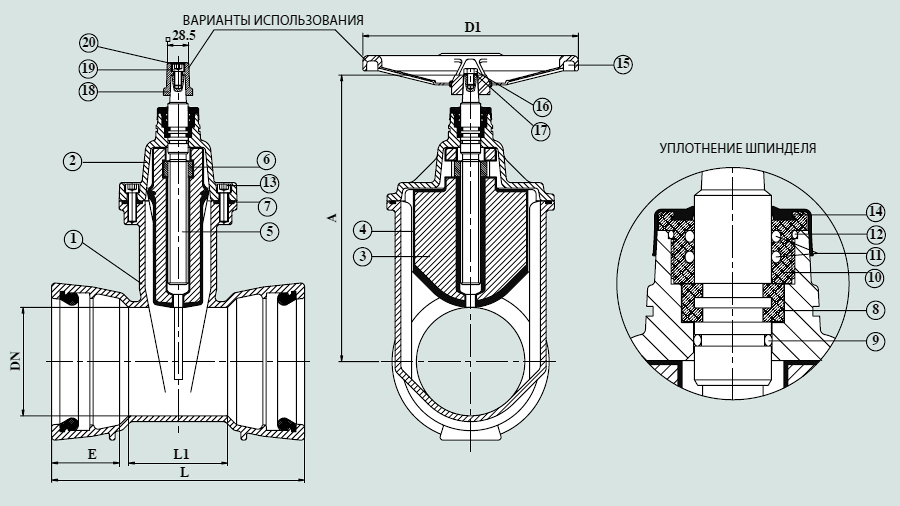

ДЕТАЛЬ УПЛОТНЕНИЕ
TYTON (тайтон)
DN | Ø | A | L | L1 | E | D1 | Кол-во оборотов до полного закрытия | Вес, кг | Поворотный момент, Nw.m |
80 | 98 | 268 | 290 | 114 | 84 | 175 | 16 | 13 | 40 |
100 | 118 | 310 | 320 | 127 | 88 | 200 | 20 | 17.5 | 40 |
150 | 170 | 398.5 | 350 | 137 | 94 | 300 | 30 | 32 | 70 |
200 | 222 | 488.5 | 380 | 152 | 100 | 350 | 33 | 53 | 90 |
Отвод Duker SML для WC под 88 градусов изготовлено из чугуна, применяется при монтаже внутренней канализации.
Технические характеристики:
Изготовленный компанией «Женебре» антивибрационный компенсатор предназначен для нормализации напора и давления при переходе с одного диаметра трубы на другой и снижения вредных вибраций. Может устанавливаться между фланцами DIN PN-25, допускается также монтаж в любом положении – горизонтальном, вертикальном, наклонном.
Изделие выполнено из резины EPDM, зажимы, резьбовые соединения и патрубки изготовлены из нержавеющей стали AISI 316. Для наружных и дисковых уплотнений применен витон.
Компенсатор может использоваться в сетях водоснабжения с максимальным давлением в 1,6 МПа при температуре не выше +180 ˚С. Использование компенсатора позволяет сохранять максимальный напор в сети.

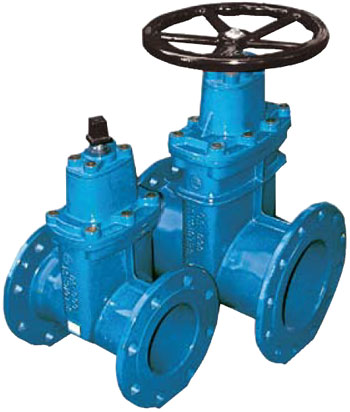

Задвижка разработана для работы при давлении рабочей среды 25 bar (бар).
Может использоваться на магистралях высокого давления.
Все части корпуса, крышки и клин изготовлены из высокопрочного чугуна
(ВЧШГ).

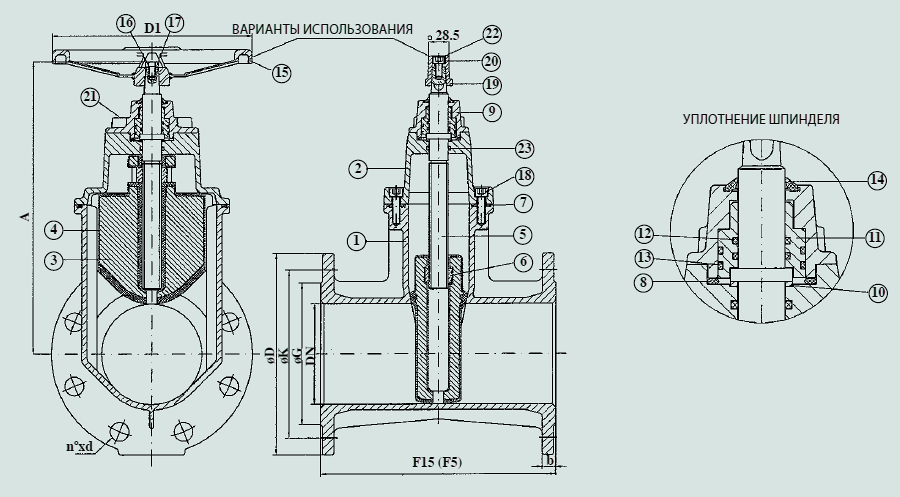

Строительная длина F5 (Ф5 длинная) - (DN+200 mm – Ду+200 мм).
Наименование | Кол-во единиц |
Материал | Стандарт | |
1 | Корпус | 1 | GGG-50 | DIN EN 1563 |
2 | Крышка | 1 | GGG-50 | DIN EN 1563 |
3 | Клин | 1 | GGG-50 | DIN EN 1563 |
4 | Покрытие клина | 1 | EPDM/NBR | UNE-EN 681-1 |
5 | Шток | 1 | X20 Cr13 | BS 970 |
6 | Гайка фиксации клина | 1 | Медный сплав | UNE EN 12165 |
7 | Уплотнение корпуса | 1 | EPDM/NBR | UNE EN 681-1 |
8 | Уплотнение верхней крышки | 1 | NBR | ASTM D2000 |
9 | Верхняя крышка | 1 | GGG-50 | DIN EN 1563 |
10 | Стопорное кольцо | 1 | POM | |
11 | Уплотнение сальника | 1 | POM | |
12 | Внутреннее О-образное кольцо | 2 | NBR | ASTM D2000 |
13 | Внешнее О-образное кольцо | 2 | NBR | ASTM D2000 |
14 | Пыльник | 1 | NBR | UNE-EN 681-1 |
15 | Штурвал | 1 | Штампованная сталь | |
16 | Болт штурвала | 1 | X 5 CrNi 18 10 | DIN 17440 |
17 | Шайба | 1 | X 5 CrNi 18 10 | DIN 17440 |
18 | Болт крышки | по /DN | Сталь 8.8 Js-500 | |
19 | Прямоугольная насадка | 1 | GGG-50 | DIN EN 1563 |
20 | Болт насадки | 1 | X 5 CrNi 18 10 | DIN 17440 |
21 | Болт верхней крышки | по /DN | Сталь 8.8 Js-500 | |
22 | Ленты насадки | 1 | Люполен | |
23 | Уплотнительное кольцо крышки | 2 | NBR | ASTM D2000 |
DN | ISO 2531 PN-10 | EN 558 (DIN 3202) F-15 (F-5) |
A | D1 | Кол-во оборотов до полного закрытия |
||||
D | K | G | b | No. x d | |||||
40 | 150 | 110 | 84 | 19 | 4х19 | 240 | 230 | 125 | 10 |
50 | 165 | 125 | 99 | 19 | 4х19 | 250 | 243.5 | 125 | 12.5 |
65 | 185 | 145 | 118 | 19 | 8х19 | 270 | 268 | 150 | 13 |
80 | 200 | 160 | 132 | 19 | 8х19 | 280 | 312 | 175 | 16 |
100 | 235 | 190 | 156 | 19 | 8х23 | 300 | 349 | 200 | 20 |
125 | 270 | 220 | 184 | 19 | 8x28 | 325 | 404 | 250 | 25 |
150 | 300 | 250 | 211 | 20 | 8x28 | 350 | 451.5 | 300 | 30 |
200 | 360 | 310 | 274 | 22 | 12x28 | 400 | 530 | 350 | 33 |
250 | 425 | 370 | 330 | 24.5 | 12x31 | 450 | 635.5 | 400 | 45 |
300 | 485 | 430 | 389 | 27.5 | 16x31 | 500 | 715.5 | 500 | 50 |

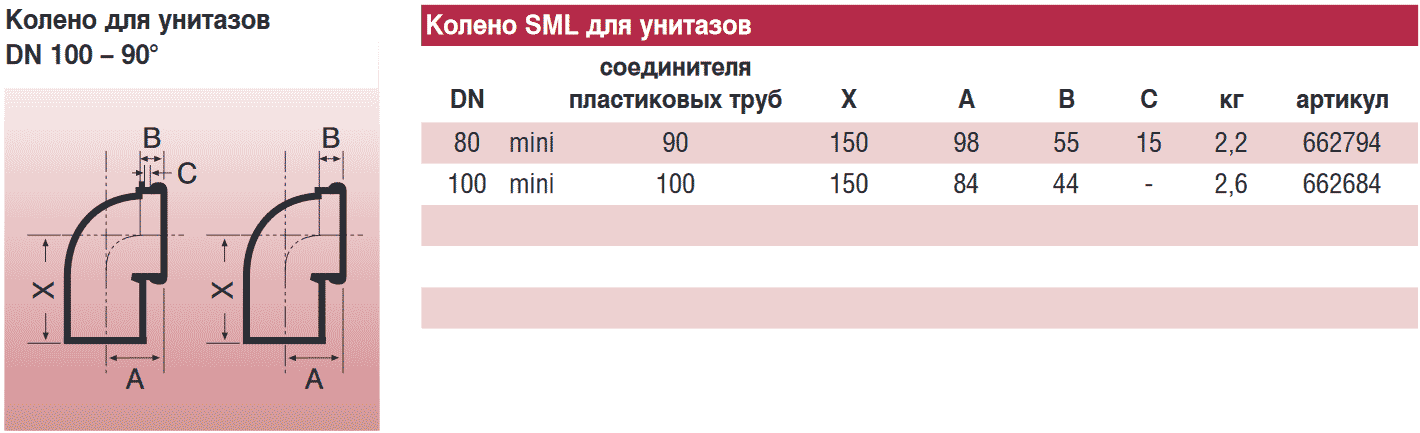

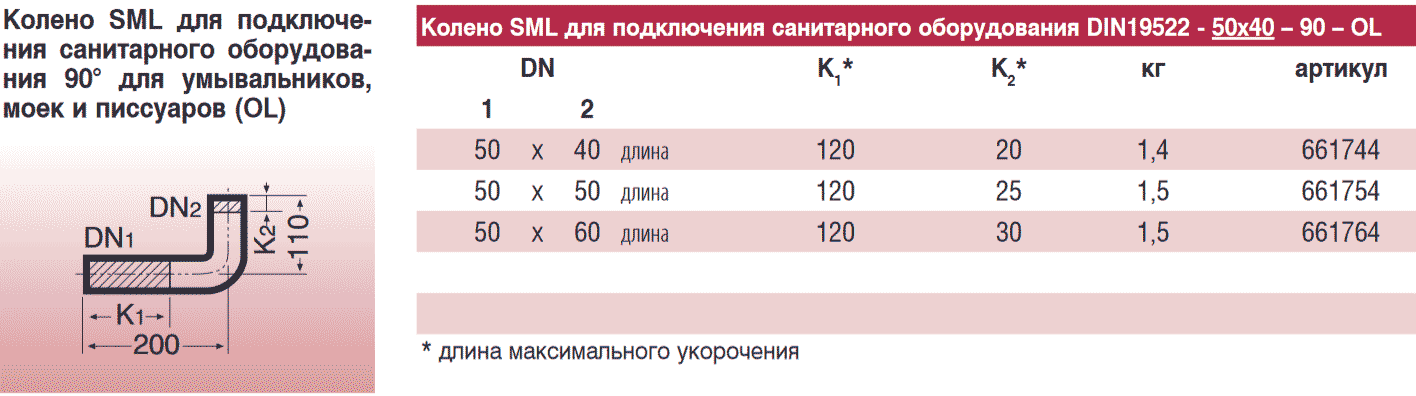

Колено Duker SML для унитазов из чугуна, применяется для горизонтальной установки унитазов.
Технические характеристики:
Наименование | Кол-во единиц |
Материал | Стандарт | |
1 | Корпус | 1 | GGG-50 | DIN EN 1563 |
2 | Крышка | 1 | GGG-50 | DIN EN 1563 |
3 | Клин | 1 | GGG-50 | DIN EN 1563 |
4 | Покрытие клина | 1 | EPDM/NBR | UNE-EN 681-1 |
5 | Шток | 1 | X20 Cr13 | BS 970 |
6 | Гайка фиксации клина | 1 | Медный сплав | UNE EN 12165 |
7 | Уплотнение корпуса | 1 | EPDM/NBR | UNE EN 681-1 |
8 | Манжетное уплотнение | 2 | NBR/EPDM | UNE EN 681-1 |
9 | Болт (Корпус-Крышка) | по /DN | СТАЛЬ 8.8 Js-500 | |
10 | Манжета сальника | 1 | БРОНЗА Rg. 5 | DIN 1705 |
11 | Вставка сальника | 1 | БРОНЗА Rg. 5 | DIN 1705 |
12 | О-образное уплотнительное кольцо | 1 | NBR | ASTM D2000 |
13 | Обвязка уплотнения | 2 | ТЕФЛОН С ГРАФИТОМ | |
14 | Крышка сальника | 1 | GGG-50 | DIN EN 1563 |
15 | Резьбовая шпилька | по /DN | X5 CrNi 18 10 | DIN 17440 |
16 | Шайба | по /DN | X5 CrNi 18 10 | DIN 17440 |
17 | Гайка | по /DN | X5 CrNi 18 10 | DIN 17440 |
18 | Верхняя крышка | 1 | GGG-50 | DIN EN 1563 |
19 | Гайка шпинделя | 1 | БРОНЗА Rg. 5 | DIN 1705 |
20 |
Шайба штурвала |
1 | БРОНЗА Rg. 5 | DIN 1705 |
21 | Штурвал | 1 | GGG-50 | DIN EN 1563 |
22 | Гайка штурвала | 1 | БРОНЗА Rg. 5 | DIN 1705 |
23 | Шплинт клина | 1 | X5 CrNi 18 10 | DIN 17440 |

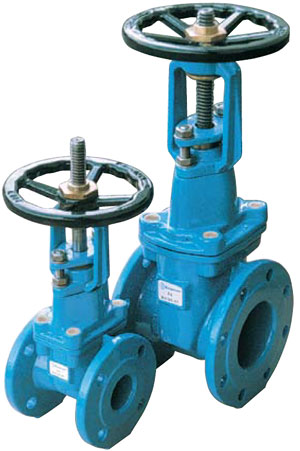

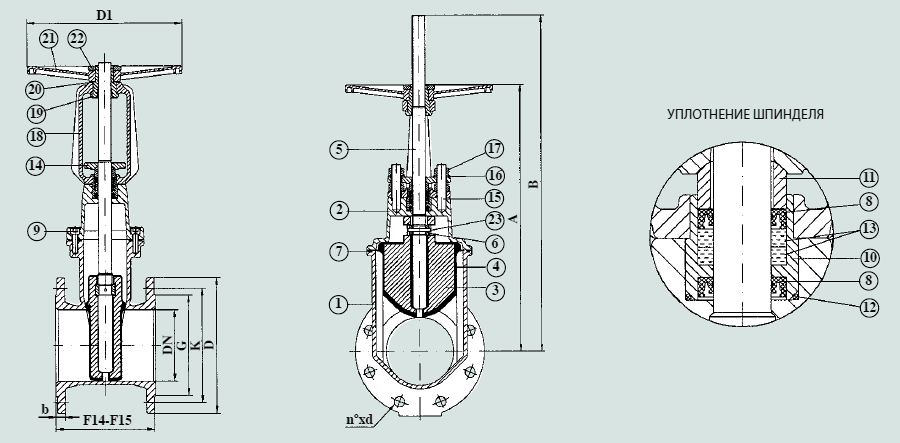

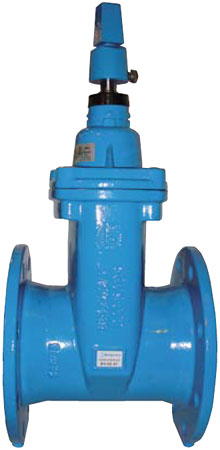

Данная серия задвижек может производится как в коротком (F4), так и в длинном (F5) исполнении.
Мы предлагаем использовать данную серию задвижек в системах пожаротушения.
DN | ISO 2531 PN-10 | A | B | D1 | EN 558 (DIN 3202) | Вес, кг | Кол-во оборотов до полного закрытия |
||||||
D | K | G | b | No. x d | F-14 (F-4) |
F-15 (F-5) |
F-14 (F-4) |
F-15 (F-5) |
|||||
40 | 150 | 110 | 84 | 19 | 4х19 | 276 | 316 | 200 | 140 | 240 | 11 | 12 | 10 |
50 | 165 | 125 | 99 | 19 | 4х19 | 286 | 336 | 200 | 150 | 250 | 14 | 15 | 12.5 |
65 | 185 | 145 | 118 | 19 | 4х19 | 327 | 392 | 225 | 170 | 270 | 18.5 | 19.5 | 13 |
80 | 200 | 160 | 132 | 19 | 8х19 | 405 | 485 | 225 | 180 | 280 | 24 | 25.5 | 16 |
100 | 220 | 180 | 156 | 19 | 8х19 | 442 | 542 | 275 | 190 | 300 | 28 | 30 | 20 |
125 | 250 | 210 | 184 | 19 | 8х19 | 552 | 677 | 325 | 200 | 325 | 39.5 | 41 | 25 |
150 | 285 | 240 | 211 | 19 | 8х23 | 591 | 741 | 325 | 210 | 350 | 44 | 50 | 30 |
200 | 340 | 295 | 266 | 20 | 8х23 | 734 | 934 | 375 | 230 | 400 | 75 | 83 | 33 |
250 | 400 | 350 | 319 | 22 | 12х23 | 921 | 1171 | 500 | 250 | 450 | 110 | 125 | 45 |
300 | 455 | 400 | 370 | 24.5 | 12х23 | 998 | 1298 | 500 | 270 | 500 | 145 | 165 | 50 |
350* | 520 | 460 | 429 | 26.5 | 16х23 | 998 | 1298 | 500 | 290 | 550 | 159 | 181 | 50 |
* Проходное сечение 300 mm Ø
На чертеже размеры фланцев указанны на PN 10, но могут также быть
рассверленны на PN 16.
Отвод Duker SML 45° с удлиненной (250 мм) стороной DN 100 - применяется при монтаже безраструбных трубопроводов канализационных систем.
Технические характеристики:
Наименование | Кол-во единиц |
Материал | Стандарт | |
1 | Корпус | 1 | GGG-50 | DIN EN 1563 |
2 | Крышка | 1 | GGG-50 | DIN EN 1563 |
3 | Клин | 1 | GGG-50 | DIN EN 1563 |
4 | Покрытие клина | 1 | EPDM/NBR | UNE-EN 681-1 |
5 | Шток | 1 | X20 Cr13 | BS 970 |
6 | Гайка фиксации клина | 1 | Медный сплав | UNE EN 12165 |
7 | Уплотнение корпуса | 1 | EPDM/NBR | UNE EN 681-1 |
8 | Стопорное кольцо | 1 | Медный сплав | UNE EN 12165 |
9 | Уплотнитель шпинделя | 1 | EPDM | UNE EN 681-1 |
10 | Фиксирующая гайка | 1 | Медный сплав | UNE EN 12165 |
11 | Уплотнитель(Гайка-Шпиндель) | 2 | NBR | ASTM D2000 |
12 | Уплотнитель (Гайка-Крышка) | 1 | NBR | ASTM D2000 |
13 | Болт (корпус-крышка) | по/DN | Сталь 8.8 | |
14 | Пыльник | 1 | EPDM/NBR | UNE EN 681-1 |
15 | Штурвал | 1 | Сталь | DIN 17440 |
16 | Болт штурвала | 1 | X 5 CrNi 18 10 | DIN 17440 |
17 | Шайба | 1 | X 5 CrNi 18 10 | DIN 17440 |
18 | Прямоугольная насадка | 1 | GGG-50 | DIN EN 1563 |
19 | Болт насадки | 1 | X 5 CrNi 18 10 | DIN 17440 |
20 | Лента насадки | 1 | Люполен |

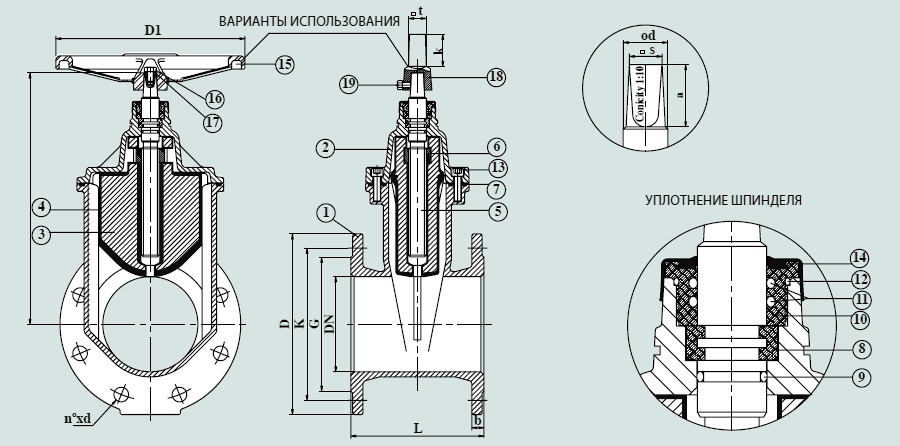

DN | EN 1092-2 Табл.9 PN-16 | EN 1092-2 Табл.9 PN-10 | EN 558 Ser.3 | A | D1 | ød | S | a | t | k | ||||||
D | K | G | b | nº d | K | G | nº d | L | ||||||||
50 | 165 | 125 | 99 | 19 | 4x19 | Использовать размеры PN16 | 178 | 202.5 | 125 | 20 | 14.3 | 29 | 35 | 63 | ||
65 | 185 | 145 | 118 | 19 | 4x19 | 190 | 233 | 150 | 25 | 17.3 | 34 | 35 | 63 | |||
80 | 200 | 160 | 132 | 19 | 8x19 | 203 | 268 | 175 | 25 | 17.3 | 34 | 35 | 63 | |||
100 | 220 | 180 | 156 | 19 | 8x19 | 229 | 310 | 200 | 25 | 19.3 | 38 | 35 | 63 | |||
125 | 250 | 210 | 184 | 19 | 8x19 | 254 | 357.5 | 250 | 28 | 19.3 | 38 | 35 | 63 | |||
150 | 285 | 240 | 211 | 19 | 8x23 | 267 | 398.5 | 300 | 28 | 19.3 | 38 | 35 | 63 | |||
200 | 340 | 295 | 266 | 20 | 12x23 | 295 | 254 | 8x23 | 292 | 488.5 | 350 | 32 | 24.3 | 42 | 35 | 63 |
250 | 400 | 355 | 319 | 22 | 12x23 | 350 | 309 | 12x23 | 330 | 581.5 | 400 | 36 | 27.3 | 47 | 35 | 63 |
300 | 455 | 410 | 370 | 24.5 | 12x23 | 400 | 363 | 12x23 | 356 | 656.5 | 500 | 36 | 27.3 | 47 | 35 | 63 |

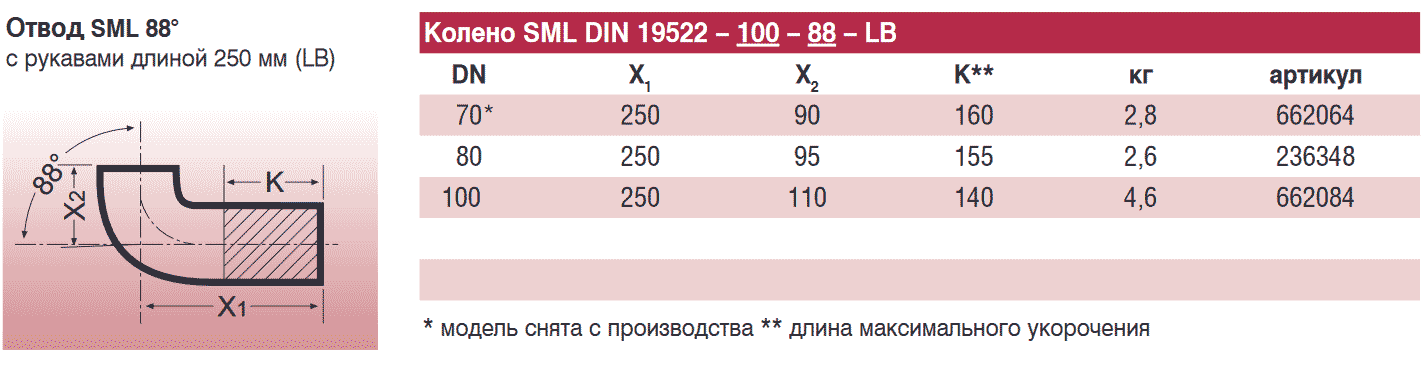

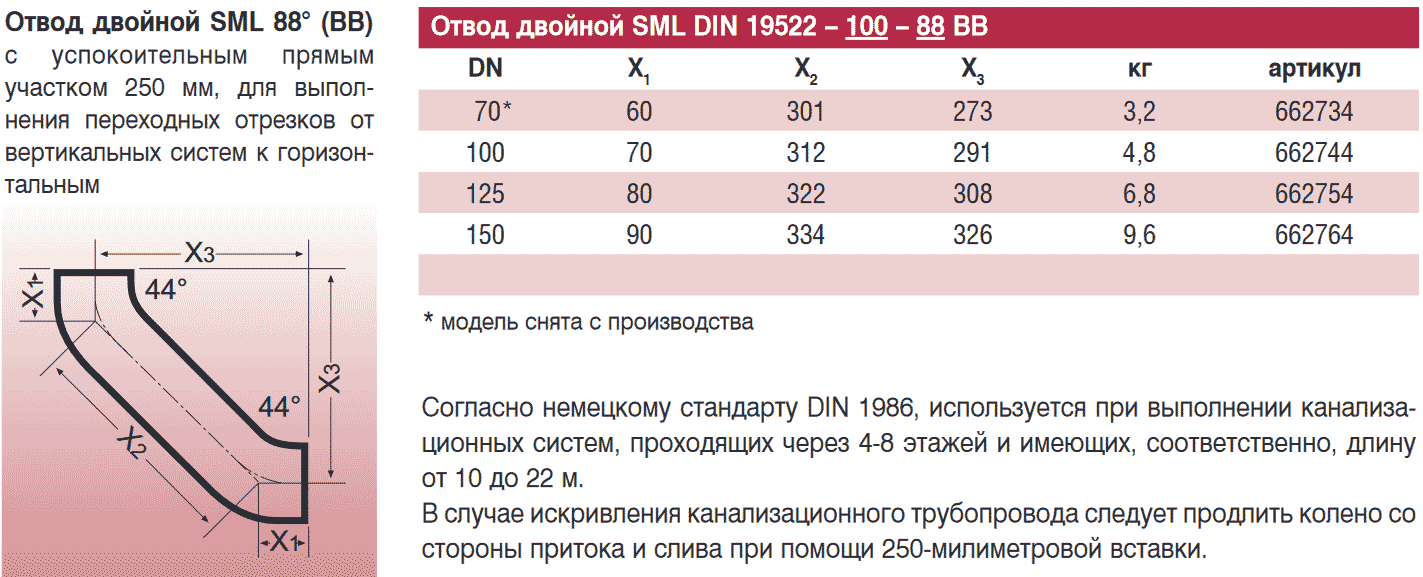

Отвод Duker SML 88° с удлиненной (250 мм) стороной DN 100 - применяется при монтаже безраструбных трубопроводов канализационных систем.
Технические характеристики:
Данный обратный клапан относится к водопроводной арматуре двухдискового типа. Производителем в качестве основного материала был использован специальный чугун – GG-25. Для изготовления диска взята нержавеющая сталь марки AISI 316, а уплотнение создано из нитрила. Пружина и ось также произведены из стали AISI 316.
Межфланцевый клапан особо востребован не только благодаря своему высокому качеству, но еще и потому, что его можно монтировать практически в любых положениях: горизонтальном, вертикальном, диагональном.
Максимально допустимая температура среды составляет 100 ˚С, а максимальное давление в системе не должно превышать 16 кгс/кв. см.
Польское предприятие по выпуску трубопроводной арматуры «Яфар» представляет фланцевую задвижку с мягким уплотнением, которая производится в широком диапазоне диаметров – от 32 до 200 мм - и соответствует высшему классу герметичности.
Изделие применяется в сетях холодного водоснабжения при рабочем давлении до 16 бар и температуре от -20 до +70 ˚С.
Задвижка изготовлена из ковкого чугуна, имеет клиновой обрезиненный затвор, наружная поверхность корпуса покрыта защитной эпоксидной краской слоем в 250 мкм.
На трубопровод изделие монтируется с помощью фланцев, изготовленных по стандарту EN-558-1.
Фильтр сетчатый danfoss, относящийся к типу Y222/Y222P, можно использовать в тех сетях, для которых характерны следующие качества: транспортируемая среда является чистой, рабочее давление для воды не превышает 25 бар, рабочая температура варьируется в диапазоне -10…+110 градусов по Цельсию.
Чаще всего данные фильтры используются в системах холодного и горячего водоснабжения, в отопительных системах. Они считаются надежным защитным средством по отношению к таким компонентам трубопровода, как редукторы, клапаны, насосы. Модель Y222 оснащена специальной пробкой, а фильтр из серии Y222P имеет шаровой кран. Корпус, крышка, кран или клапан изготавливаются из латуни, а сетка – из нержавеющей стали.

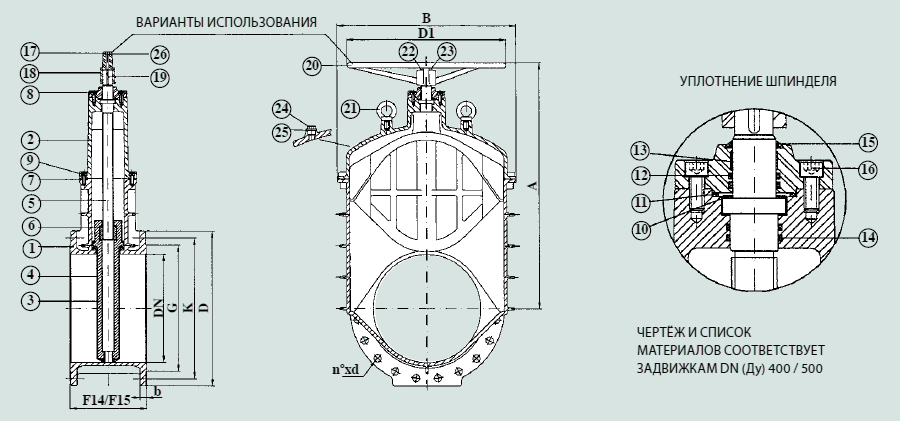

Наименование | Кол-во единиц |
Материал | Стандарт | |
1 | Корпус | 1 | GGG-50 | DIN EN 1563 |
2 | Крышка | 1 | GGG-50 | DIN EN 1563 |
3 | Клин | 1 | GGG-50 | DIN EN 1563 |
4 | Покрытие клина | 1 | EPDM/NBR | UNE-EN 681-1 |
5 | Шток | 1 | X20 Cr13 | BS 970 |
6 | Гайка фиксации клина | 1 | Медный сплав | UNE EN 12165 |
7 | Уплотнение корпуса | 1 | EPDM/NBR | UNE EN 681-1 |
8 | Верхняя крышка | 1 | СТАЛЬ F-1141 | UNE36011 |
9 | Болт крышки корпуса | по/DN | СТАЛЬ 8.8 | |
10 | Стопорное кольцо | 2 | БРОНЗА Rg. 5 | DIN 1705 |
11 | Уплотнение верхней крышки | 1 | NBR | АSТМ D2000 |
12 | Уплотнительное кольцо | 2 | NBR | АSТМ D2000 |
13 | Направляющий сальник | 1 | ТЕФЛОН С ГРА ФИТОМ | |
14 | Уплотнительное кольцо крышки | 2 | NBR | АSТМ D2000 |
15 | Пыльник | 1 | NBR | UNE-EN 681-1 |
16 | Болт верхней крышки | 6 | СТАЛЬ 8.8 | |
17 | Болт насадки | 1 | X 5 CrNi 18 10 | DIN 17440 |
18 | Прямоугольная насадка | 1 | СТАЛЬ F-1140 | UNE36011 |
19 | Шпонка | 1 | СТАЛЬ F-1140 | UNE36011 |
20 | Штурвал | 1 | СТАЛЬ St 42 | DIN 17100 |
21 | Болт с проушиной | 2 | СТАЛЬ С 15 СТАЛЬ | DIN 17210 |
22 | Шайба штурвала | 1 | X 5 CrNi 18 10 | DIN 17440 |
23 | Болт штурвала | 1 | X 5 CrNi 18 10 | DIN 17440 |
24 | Сточный кран | 1 | СТАЛЬ 8.8 | |
25 | Уплотнитель сточного крана | 1 | NBR | АSТМ D2000 |
26 | Лента насадки | 1 | Люполен |

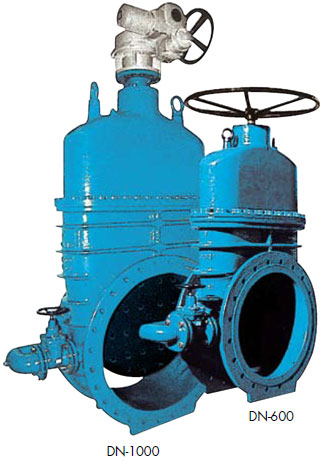

DN | ISO 2531 PN 10 | ISO 2531 PN-16 | DIN 3202 | A | B | D1 | Вес, кг | Кол-во оборотов до полн. закрытия | Поворотный момент NW-m | ||||||||
K | G | № x d | D* | K | b | G | № x d | F14 (F4) | F15 (F5) | F14 (F4) | F15 (F5) | ||||||
350 | 460 | 429 | 16x23 | 520 | 470 | 26.5 | 429 | 16x28 | 290 | 750 | 478 | 500 | 208 | - | 50 | 180 | |
400 | 515 | 482 | 16x28 | 580 | 525 | 28 | 480 | 16x31 | 310 | 600 | 970 | 660 | 630 | 275 | 325 | 57 | 350 |
450* | 565 | 532 | 20x28 | 640 | 585 | 28 | 550 | 20x31 | 330 | 650 | 970 | 660 | 630 | 360 | 425 | 57 | 350 |
500 | 620 | 585 | 20x28 | 715 | 650 | 31.5 | 609 | 20x34 | 350 | 700 | 1103 | 828 | 800 | 456 | 530 | 63 | 500 |
* Проходное сечение 400 мм.
DN | ISO 2531 PN 10 | ISO 2531 PN-16 | DIN 3202 | A | B | D1 | Вес, кг | Кол-во оборотов до полн. закрытия | Поворотный момент NW-m | ||||||||
K | G | № x d | D* | K | b | G | № x d | F14 (F4) | F15 (F5) | F14 (F4) | F15 (F5) | ||||||
600 | 725 | 682 | 20х31 | 840 | 770 | 36 | 720 | 20х37 | 390 | 800 | 1280 | 854 | 800 | 950 | 1100 | 60 | 500 |
700* | 840 | 794 | 24х31 | 910 | 840 | 39.5 | 794 | 24х37 | - | 900 | 1280 | 854 | 800 | - | 1300 | 60 | 500 |
800 | 950 | 901 | 24х34 | 1025 | 950 | 43 | 901 | 24х40 | 470 | - | 1678 | 1120 | - | 1800 | - | 133 | 600 |
900* | 1050 | 1001 | 28х34 | 1125 | 1050 | 46.5 | 1001 | 28х40 | - | 1100 | 1678 | 1120 | - | - | 2300 | 133 | 600 |
1000 | 1160 | 1112 | 28х37 | 1255 | 1170 | 50 | 1112 | 28х43 | 550 | - | 2100 | 1338 | - | 2800 | - | 166 | 700 |
1200* | 1380 | 1328 | 32х40 | 1485 | 1390 | 57 | 1328 | 32х49 | - | 1400 | 2100 | 1338 | - | - | 3300 | 166 | 700 |
* Проходное сечение 600, 800, 1000 мм.
ПРИМЕЧАНИЕ: размеры и сверление фланцев на чертеже соответствует PN 16.
Двойной отвод SML 88°с успокоительным прямым участком 250 мм применяется для выполнения переходных отрезков от вертикальных систем к горизонтальным.
