Результаты выбора по фильтру:

Краны Poly-Gas

Рабочая температура: -20 °С.... +40 °С

Максимальная глубина укладки трубопровода (до низа трубы):  2,75 м

Далее

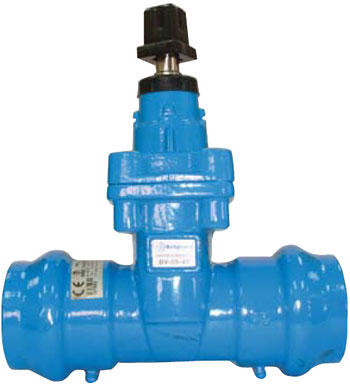

Задвижка Belgicast ответвительная с раструбами для ПЭ труб

Раструбное соединение устойчивое к натяжению труб из ПЭ.



  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 Медный сплав CuZn40 Pb2
*GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 DIN 17440
6 Уплотнение корпуса 1 EPDM UNE EN 681-1
7 Стопорное кольцо 1 X 12 CrNi 17-7 DIN 17224
8 Стопорная шайба 1 БРОНЗА Rg 5 DIN 1705
*Медный сплав CuZn40 Pb2
9 Уплотнение шпинделя 2 NBR ASTM D2000
10 Болт крышки 2 / 4* Сталь 8.8 DACHROMET
11 Уплотнительное кольцо 1 NBR ASTM D2000
12 Фиксирующая гайка 1 Медный сплав CuZn40 Pb2
13 Уплотнение крышки 1 NBR ASTM D2000
14 Пыльник 1 NBR UNE EN 681-1
15 Гайка клина 1 Медный сплав UNE EN 12165
16 Уплотнение раструба 2 NBR UNE EN 681-1
17 Фиксирующее кольцо 2 PVC

* Для DN 40/50.



Универсальная задвижка Belgicast BV-05-47









DN Ø трубы L P H Колво оборотов до закрытия
20 20 125 40 137 5
20 25 150 45 137 5
25 32 165 50 139 6.5
32 40 210 75 143 8
40 50 240 91 192 10
50 63 280 105.5 202.5 12.5





Задвижка Belgicast BV-05-11 ответвительная угловая с резьбой для установки на врезных хомутах

  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 Медный сплав CuZn40 Pb2
4 Покрытие клина 1 EPDM UNE-EN 681-1
5 Шток 1 X20 Cr13 DIN 17440
6 Уплотнение корпуса 1 EPDM UNE EN 681-1
7 Стопорное кольцо 1 X 12 CrNi 17-7 DIN 17224
8 Стопорная шайба 1 БРОНЗА Rg 5 DIN 1705
*Медный сплав CuZn40 Pb2
9 Уплотнительное кольцо 2 NBR ASTM D2000
10 Болт крышки 2 Сталь 8.8 DACHROMET
11 Уплотнительное кольцо 1 EPDM UNE EN 681-1
12 Фиксирующая гайка 1 Медный сплав CuZn40 Pb2
13 Уплотнение гайки 1 NBR ASTM D2000
14 Пыльник 1 NBR UNE EN 681-1

* Для 2" – полный проход.



Универсальная задвижка Belgicast BV-05-47









R (BSP)
вход		 R (BSP)
выход		 H H1 E E1 A C
1¼" 1"
1¼"		 46 20 47.5 20 168 11.3
2" Не полный проход 1½"
2"		 56 25 65 25 183 11.3
2" Полный проход 1½"
2"		 69 35 83 30 250 14.3





Описание

Duker

Чугунная безраструбная труба Duker используется для создания систем сточной, ливневой, напорной канализации и водоотведения в зданиях и сооружениях.

Технические характеристики:

  • Материал - Чугун
  • Производитель – DUKER
  • Страна – Германия
  • Тип соединения - Хомут соединительный

Труба чугунная Duker SML EN877 DIN 19522 (Германия) DN 100 L

Габаритные и присоединительные размеры

Труба чугунная Duker SML EN877 DIN 19522 (Германия) DN 100 L



Счетчик газа NPM (НПМ) G1.6; G2.5; G4 мембранный бытовой

Производитель: ЗАО "Газдевайс" г. Москва, по лицензии "Нуово Пиньоне", Италия.

Измеряемые среды:
- сжиженный газ,
- крекинг-газ,
- природный газ,
- углеводородная смесь,
- ацетилен,
- воздух.

Области применения:
- жилищно-коммунальное хозяйство,
- бытовое хозяйство.

Исполнение по потоку: левое, правое.

Особенности:
- Встроенный блокиратор обратного хода;
- Высококачественное антикоррозийное покрытие;
- Устойчивость к скачкам давления в сети.

Гарантийный срок эксплуатации: 36 месяцев со дня установки. Срок службы - 20 лет

По желанию комплектуются переходниками 3/4 или 1 и внутренними фильтрами.

Далее



Задвижка Belgicast ответвительная с внутренней резьбой

  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 Медный сплав CuZn40 Pb2
*GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
7 Стопорное кольцо 2 X 12 CrNi 17-7 DIN 17224
8 Стопорная шайба 1 БРОНЗА Rg 5 DIN 1705
*Медный сплав CuZn40 Pb2
9 Уплотнительное кольцо шпинделя 2 NBR ASTM D2000
10 Болт (Корпус - Крышка) 2 / 4* Сталь 8.8 DACHROMET
11 Уплотнительное кольцо 1 NBR ASTM D2000
12 Фиксирующая гайка 1 Медный сплав CuZn40 Pb2
13 Уплотнение (Гайка - Крышка) 1 NBR ASTM D2000
14 Пыльник 1 NBR UNE EN 681-1
15 Гайка фиксации клина 1 Медный сплав UNE EN 12165

* Только в DN-40 и DN-50.



Универсальная задвижка Belgicast BV-05-47



PN (Pу) – 10/16

DN (Ду) – 20/40 (¾" - 2")





DN R (B.S.P.)
резьба		 L P H Кол-во оборотов до полного закрытия
20 ¾" 95 15 137 5
25 1" 105 19 139 6.5
32 1¼" 120 24 143 8
40 1½" 130 29 192 10
50 2" 150 39 202.5 12.5





Описание

Duker

Чугунный отвод SML под 15 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 15 градусов.

Технические характеристики:

  • Материал - Чугун
  • Производитель - DUKER
  • Страна - Германия
  • Тип канализации - Безраструбная канализация SML
  • Тип соединения - Хомут соединительный
  • Угол изгиба, градус - 15°

15° Отвод Duker SML DN 100

Габаритные и присоединительные размеры

15° Отвод Duker SML DN 100



Задвижки Jafar

Задвижкой называется запорная трубопроводная арматура, предназначенная для полного перекрытия потока среды в сети. Задвижки применяются в трубопроводах водоснабжения, газовых сетях, в промышленных отраслях. Выпуском данного оборудования занимаются многие предприятия, одним из которых является польский арматурный завод «Яфар».

Компания выпускает широкий ассортимент задвижек, разработанных в соответствии с принятыми в отрасли стандартами качества. Имеются специальные задвижки для трубопроводов морской воды, а также арматура для питьевого водоснабжения. Это долговечные изделия с обрезиненным клином и мягким уплотнением, предназначенные для использования в трубопроводах воды и неагрессивных жидких сред.

Представлен широкий ряд изделий шиберного, фланцевого и кольцевого типа, изготовленных с применением чугуна, нержавеющей и низколегированной стали, бронзы. Установка арматуры на трубопровод возможна в любом положении. Корпуса изделий защищены от коррозии порошковым напылением. Задвижки от польской компании «Яфар» могут также устанавливаться бесколодезным способом, управляясь с помощью штоков. Для облегчения управления арматурой применяются редукторы и электроприводы.



Задвижка Belgicast фланцевая для систем пожаротушения

Задвижки с обрезиненным клином

  • Соответствуют стандарту FM 1120/1130 (требования по пожаротушению, в особенности - на объектах повышенной опасности).
  • Варианты поставки: возможно с переходным фланцем; шпиндель с насадкой или без.
  • Задвижки могут быть – фланцевые, с раструбами для чугунных труб и с раструбами для труб из ПВХ.
  • Соответствуют требованиям по гидравлическим испытаниям по AWWA 509:
    - испытание копруса – 27,50 бар;
    - испытание уплотнений – 13,79 бар;
  • Внешнее и внутреннее электростатическое эпоксидное покрытие.
  • Вулканизация NBR в соответствии с требованиями стандартов ASTM D 471 и ASTM D 572.



  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 NBR UNE EN 681-1
8 Болт крышки по/DN СТАЛЬ
8.8+DACROMET
9 Переходной фланец 1 F-1141 UNE 36011
10 Шайба 1 P.O.M.
11 Уплотнение верхней крышки 1 NBR АSТМ D2000
12 Уплотнение сальника 1 POM
13 Внешнее О-образное кольцо 2 NBR АSТМ D2000
14 Внутреннее О-образное кольцо 1 NBR АSТМ D2000
15 Болт фланца по/DN X 5 CrNi 18 10 DIN 17440
16 Шайба по/DN X 5 CrNi 18 10 DIN 17440
17 Уплотнительное кольцо крышки 1 NBR АSТМ D2000
18 Уплотнение 1 NBR АSТМ D2000
19 Прямоугольная насадка 1 GGG-50 DIN EN 1563
20 Болт насадки 1 X 5 CrNi 18 10 DIN 17440



Универсальная задвижка Belgicast BV-05-47



DN (Ду) – 80/300





DN ANSI B16.5 L H H1 Кол-во оборотов до полного закрытия Поворотный момент Nw.m
D K b nº x d
80* 190.5 152.5 19 4x19 203.2 340.5 430.5 16 30
100 229 190.5 24 8x19 229 375 465 20 30
150 280 241.5 25.5 8x23 267 415 505 30 70
200 343 298.5 28.5 8x23 292 503.5 593.5 33 90
250 407 362 30 12x25.5 330 590 580 45 130
300 483 432 31.5 12x25.5 356 665 755 50 180

* DN-80 в соответствии с требованиями FM.



Схема пожарной задвижки Belgicast
DN ANSI B16.5 Класс 125 L
ANSI
B16.10		 A D1 Кол-во оборотов до полного закрытия Поворотный момент Nw.m
мм дюймы D K b nº x d
100 4" 229 190.5 24 8x19 229 317.5 200 20 30
150 6" 279.5 241.5 25.5 8x23 266.5 408.5 300 30 70
200 8" 343 298.5 28.5 8x23 292 496.5 350 33 80
250 10" 406.5 362 30 12x25.5 330 589.5 400 45 130
300 12" 482.5 432 31.5 12x25.5 355.5 664.5 500 50 180







Описание

Duker

Чугунный отвод SML под 30 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 30 градусов.

Технические характеристики:

  • Материал - Чугун
  • Производитель - DUKER
  • Страна - Германия
  • Тип канализации - Безраструбная канализация SML
  • Тип соединения - Хомут соединительный
  • Угол изгиба, градус - 30°

30° Отвод Duker SML DN 100

Габаритные и присоединительные размеры

30° Отвод Duker SML DN 100



Задвижка Belgicast для подземной безколодезной установки

Возможно безколодезное исполнение до DN (Ду) 1200.


Фиксированный шток

  Наименование Кол-во
единиц		 Материал
1 Прямоугольная насадка 1 Литьё
2 Болт промежуточной муфты 2 Сталь
3 Промежуточная муфта 1 Литьё
4 Раструб кожуха штока 1 Полиэтилен
5 Кожух штока 1 Полиэтилен
6 Крепление 1 Сталь
7 Стержень штока 1 Оцинкованная сталь
8 Болт насадки 1 Сталь 5.8
9 Верхняя крышка кожуха 1 Полиэтилен



Телескопический шток

  Наименование Кол-во
единиц		 Материал
1 Прямоугольная насадка 1 Литьё
2 Барашковый болт 1 Сталь
3 Промежуточная муфта 1 Литьё
4 Болт промежуточной муфты 1 Сталь
5 Нижняя часть штока 1 Сталь
6 Раструб кожуха штока 1 Полиэтилен
7 Верхний диск 1 Полиэтилен
8 Кожух штока 1 Полиэтилен
9 Крепление 2 Сталь
10 Кожух штока 1 Полиэтилен
11 Шайба 1 Сталь
12 Верхняя крышка кожуха 1 Полиэтилен
13 Болт насадки 1 Сталь
14 Верхняя часть штока 1 Сталь
15 Верхушка 1 Полиэтилен





Универсальная задвижка Belgicast BV-05-47



PN (Pу) – 10/16

DN (Ду) – 40/600
( стандартное исполнение)









Описание

Duker

Чугунный отвод SML под 45 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 45 градусов.

Технические характеристики:

  • Материал - Чугун
  • Производитель - DUKER
  • Страна - Германия
  • Тип канализации - Безраструбная канализация SML
  • Тип соединения - Хомут соединительный
  • Угол изгиба, градус - 45°

45° Отвод Duker SML DN 100

Габаритные и присоединительные размеры

45° Отвод Duker SML DN 100



Задвижка Belgicast фланцевая с патрубками для асбестоцементных труб

Гидравлический тест корпуса 35 бар (Kg/cm2).
Гидравлический тест уплотнения 17,5 бар (Kg/cm2).



  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
8 Стопорное кольцо 1 Медный сплав UNE EN 12165
9 Уплотнитель шпинделя 1 EPDM UNE EN 681-1
10 Фиксирующая гайка 1 Медный сплав UNE EN 12165
11 Уплотн. Гайка-Шпиндель) 2 NBR ASTM D2000
12 Уплотн. (Гайка-Крышка) 1 NBR ASTM D2000
13 Болт (корпус-крышка) по /DN Сталь 8.8
14 Пыльник 1 EPDM/NBR UNE EN 681-1
15 Штурвал 1 Сталь DIN 17440
16 Болт штурвала 1 X 5 CrNi 18 10 DIN 17440
17 Шайба 1 X 5 CrNi 18 10 DIN 17440
18 Прямоугольная насадка 1 GGG-50 DIN EN 1563
19 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
20 Лента насадки 1 Люполен



Универсальная задвижка Belgicast BV-05-47



PN (Pу) – 10/16

DN (Ду) – 50/300



DN D (соответствует классу трубы) L A D1 Кол-во оборотов до полного закрытия Поворотный
момент Nw.m
A B C D E-F
50 - 67 67 67 67 250 202,5 125 12,5 20
60 - 77 77 77 77 270 233 150 13 30
70 - 89 89 89 89 270 233 150 13 30
80 - 101 101 101 101 280 268 175 16 40
100 119 119 119 119 125 300 310 200 20 40
125 149 149 149 149 156 325 357,5 250 25 60
150 174 174 174 174 187 350 398,5 300 30 70
200 222 222 222 222 E-236 / F-249 400 488,5 350 33 90
225 255 255 255 255 255 425 581,5 400 45 170
250 272 272 280 287 E-293 / F-311 450 581,5 400 45 170
300 326 326 330 339 E-353 / F-360 500 656,5 500 50 180





Описание

Duker

Чугунный отвод SML под 68 градусов используется для создания ответвлений труб чугунной безраструбной канализации SML под углом в 68 градусов.

Технические характеристики:

  • Материал - Чугун
  • Производитель - DUKER
  • Страна - Германия
  • Тип канализации - Безраструбная канализация SML
  • Тип соединения - Хомут соединительный
  • Угол изгиба, градус - 68°

69° Отвод Duker SML DN 100

Габаритные и присоединительные размеры

69° Отвод Duker SML DN 100



Задвижка Belgicast с раструбами и уплотнением для труб из ПВХ

Полная герметичность соединения достигается при рабочем давлении.



  Наименование Кол-во
единиц		 Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
8 Стопорное кольцо 1 Медный сплав UNE EN 12165
9 Уплотнитель шпинделя 1 EPDM UNE EN 681-1
10 Фиксирующая гайка 1 Медный сплав UNE EN 12165
11 Уплотн. Гайка-Шпиндель) 2 NBR ASTM D2000
12 Уплотн. (Гайка-Крышка) 1 NBR ASTM D2000
13 Болт (корпус-крышка) по /DN Сталь 8.8
14 Пыльник 1 EPDM/NBR UNE EN 681-1
15 Штурвал 1 Сталь DIN 17440
16 Болт штурвала 1 X 5 CrNi 18 10 DIN 17440
17 Шайба 1 X 5 CrNi 18 10 DIN 17440
18 Прямоугольная насадка 1 GGG-50 DIN EN 1563
19 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
20 Лента насадки 1 Люполен
21 Уплотнительное кольцо для ПВХ 2 EPDM UNE 53571



Универсальная задвижка Belgicast BV-05-47



PN (Pу) – 10/16

DN (Ду) – 50/400



Универсальная задвижка Belgicast BV-05-47
ДЕТАЛЬ УПЛОТНЕНИЯ
РАСТРУБА ДЛЯ ПВХ
УПЛОТНЕНИЯ



DN Ø L L1 A D1 Вес, кг Кол-во оборотов до полного закрытия Поворотный
момент, Nw.m
50 63 250 77 202.5 125 6.5 12.5 20
65 75 270 80 233 150 7.5 13 30
80 90 280 84 268 175 11.5 16 40
100 110 300 88 310 200 17 20 40
125 125 325 91 357.5 250 21 25 60
125 140 325 91 357.5 250 22 25 60
150 160 350 94 398.5 300 30 30 70
200 200 400 100 488.5 350 41 33 90
200 225 400 100 488.5 350 43 33 90
250 250 450 125 581.5 400 61 42 170
300 315 500 140 656.5 500 84 50 180
400 400 600 150 970 630 190 57 350





Страницы:
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
28
|
29
|
30
|
31
|
32
|
33
|
34
|
35
|
36
|
37
|
38
|
39
|
40
|
41
|
42
|
43
|
44
|
45
|
46
|
47
|
48
|
49
|
50
|
51
|
52
|
53
|
54
|
55
|
56
|
57
|
58
|
59
|
60
|
61
|
62
|
63
|
64
|
65
|
66
|
67
|
68
|
69
|
70
|
71
|
72
|
73
|
74
|
75
|
76
|
77
|
78
|
79
|
80
|
81
|
82
|
83
|
84
|
85
|
86
|
87
|
88
|
89
|
90
|
91
|
92
|
93
|
94
|
95
|
96
|
97
|
98
|
99
|
100
|
101
|
102
|
103
|
104
|
105
|
106
|
107
|
108
|
109
|
110
|
111
|
112
|
113
|
114
|
115
|
116
|
117
|
118
|
119
|
120
|
121
|
122
|
123
|
124
|
125
|
126
|
127
|
128
|
129
|
130
|
131
|
132
|
133
|
134
|
135
|
136
|
137
|
138
|
139
|
140
|
141
|
142
|
143
|
144
|
145
|
146
|
147
|
148
|
149
|
150
|
151
|
152
|
153
|
154
|
155
|
156
|
157
|
158
|

© 2024 Ингазтех

Обратная связь

Разработка сайта – DZEN BURO
