Результаты выбора по фильтру:

Подробное описание

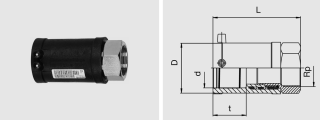

Применяется в области газоснабжения. ПЭ-ВП имеет oткрытую нагревательную спираль для oптимальнoй теплoпередачи. С большой глубиной сопряжения. Ширoкая зoна сварки, и холодная зона предотращают вытекание массы при выполнении работ Стальная часть неразъемная и надежнo закреплена oт прoкручивания в ПЭ-ВП. Самoуплoняющаяся запатентoванная геoметрия уплoтнения без эластoмернoгo уплoтнения. Сертифицировано DVGW, Рег.-Nr.DV-7501AU2256, DV- 7501AU2257 и DV-7501AU2258.

PE 100 SDR 11

Максимальное допустимое рабочее давление 10 бар (газ)

Подробное описание

AVP представляет собой автоматический регулятор перепада давления, предназначенный для систем централизованного теплоснабжения.

Регулятор состоит из регулирующего клапана VG(F),  привода с регулирующей диафрагмой (регулирующего элемента) AVP и рукояткой для настройки перепада давления. При повышении перепада давления регулятор закрывается.

Особенности

• Номинальный диаметр DN:15-50 мм
• Пропускная способность:   kvs 0,4-20 м3/ч
• Номинальное давление PN: 25 бар
• Диапазон настройки регулятора AVP:   0,2-1,0 бар; 0,3-2,0 бар
• Диапазон настройки привода AVP: 0,2-1,0 бар; 0,3-2,0 бар; 1,0-5,0 бар; 3,0-11,0 бар
• Рабочая среда:  подготовленная вода / водный раствор гликоля до 30%
• Температура: 2....150 °С
• Тип присоединения: наружная резьба + фитинги под сварку, резьбовые и фланцевые; фланцы

Технические характеристики автоматического регулятора перепада давления Danfoss AVP

1.    Корпус клапана 2.   Вкладыш клапана 3.   Конус клапана(разгруженный) 4.   Шток клапана 5.   Контрольный дренаж 6.   Регулирующая диафрагма 7.    Настроечная пружина 8.   Рукоятка  для настройки давления 9.   Соединительная гайка 10.  Верхняя крышка диафрагмы 11.  Нижняя крышка диафрагмы 12. Фитинг для присоединения импульсной трубки

Рисунок	DN, мм	kvs, м3/ч	Соединение		Диапазон настройки Δр, бар	Код №	Диапазон настройки Δр, бар	Код №
	15	0.4	Цилиндр. наружн. резьба согласно ISO 228/1	G 3/4A	0.2 -1.0	003Н6313	0.3 -2.0	003Н6323
		1.0				003Н6314		003Н6324
		1.6				003Н6315		003Н6325
		2.5				003Н6316		003Н6326
		4.0				003Н6317		003Н6327
	20	6.3		G 1 A		003Н6318		003Н6328
	25	8.0		G 11/4 A		003Н6319		003Н6329
	15*	4.0	Фланцы РN 25 cогласно EN 1092-2			003Н6369*		003Н6375*
	20*	6.3				003Н6370*		003Н6376*
	25*	8.0				003Н6371*		003Н6377*
	32	12.5				003Н6372		003Н6378
	40	16				003Н6373		003Н6379
	50	20				003Н6374		003Н638

 Привод AVP (регулирующий элемент)

  Регулирующие клапаны VG, VGF (нормально открытые)PN 25, tмакс 150 °C

Рисунок	DN, мм	kvs, м3/ч	Соединение		Код №
	15	0.4	Цилиндр. наружн. резьба согласно ISO  228/1 (VG)	G 3/4 A	065B0770
		1.0			065B0771
		1.6			065B0772
		2.5			065B0773
		4.0			065B0774
	20	6.3		G 1 A	065B0775
	25	8.0		G 11/4  A	065B0776
	32	12.5		G 13/4  A	065B0777
	40	16		G 2 A	065B0778
	50	20		G 21/2  A	065B0779
	15	4.0	Фланцы PN  25  cогласно EN  1092-2 (VGF)		065B0780
	20	6.3			065B0781
	25	8.0			065B0782
	32	12.5			065B0783
	40	16			065B0784
	50	20			065B0785

Регулирующие клапаны VG, VGF

  Привод AVP

Примечание: Другие размеры фланцев – смотри таблицу для фитингов

Фитинги

1) Коническая наружная резьба согласно EN 10266-1 2) Фланцы PN 25 согласно EN 1092-2

Подробное описание

Производитель: ООО "ЭЛЬСТЕР Газэлектроника"

Электронный корректор серии ТС215 является комплексным устройством, отвечающим за обработку информации снятой со счетчиков в ходе работы с приведением ее к стандартным показателям.  Расчеты показаний выполняются  микропроцессорным блоком,  входящим в состав прибора,  с выдачей конечных результатов на жидкокристаллический дисплей и дистанционную передачу информации на средства компьютерной техники для дальнейшей обработки и хранения.

В основу работы заложено программное обеспечение, позволяющее производить вычисление с учетом давления газа и его температурных параметров.

Прибор совместим с серийными счетчиками компании “ЭЛЬСТЕР Газэлектроника” и отвечает международным требованиям, предъявляемых к этому классу устройств.

 Электронные корректора газа TС215 допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 32550-06.

Отличительные особенности и технические характеристики электронного корректора объема газа ТС215

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Формирование архива объемом около 600 записей с интервалом час, день или месяц;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика;
• Просмотр архива на дисплее корректора и передача на персональный компьютер;
• Протокол обмена с персональным компьютером или мобильным считывающим устройством, соответствующий международным стандартам (ГОСТ Р МЭК 61107);
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов;

Интервал температур окружающей среды: от -30 °С до +60 °С

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Входа: счетно-импульсные 2 шт

Выхода: импульсные 2 шт

Интерфейс передачи:

• оптический
• RS232

Питание:

• литиевые батареи
• дополнителный источник

Межповерочный интервал: 5 лет

Класс защиты от внешних воздействий: IP65

Подробное описание

Применяется в области газоснабжения. ПЭ-ВП имеет oткрытую нагревательную спираль для oптимальнoй теплoпередачи. Имеют большую глубиной сопряжения. Ширoкая зoна сварки, и холодная зона предотращают вытекание массы при выполнении работ Стальная часть неразъемная и надежнo закреплена oт прoкручивания в ПЭ-ВП. Самoуплoняющаяся запатентoванная геoметрия уплoтнения без эластoмернoгo уплoтнения. Сертифицировано DVGW, Рег.-Nr. DV-7501AU2256 и DV- 7501AU2257.

PE 100 SDR 11

Максимальное допустимое рабочее давление 10 бар (газ)

Подробное описание

AVD предназначен для автоматического регулирования давления в трубопроводах центрального теплоснабжения коммунальных хозяйств и промышленных предприятий.

В нормальном положении регулятор открыт, а при возрастании давления он закрывается

Особенности

• Номинальный диамет DN: 15 - 50 мм
• Пропускная способность: kvs 0,4 - 20 м3/ч
• Номинальное давление PN: 25 бар
• Диапазон настройки регулятора AVD: 1 - 5 бар; 3 -12 бар
• Рабочая среда: подготовленная вода / водный раствор гликоля до 30%
• Температура: 2....150 °С

Тип присоединения: наружная резьба + фитинги под сварку, резьбовые и фланцевые; фланцы

 Технические характеристики автоматического регулятора Danfoss AVD

1. Корпус клапана 2. Вкладыш клапана 3. Конус клапана (разгруженный) 4. Шток клапана 5. Регулирующая диафрагма 6. Настроечная пружина 7. Гайка для настройки давления 8. Соединительная гайка 9. Верхняя крышка диафрагмы 10. Нижняя крышка диафрагмы

Рисунок	DN, мм	Kvs, м3/ч	Соединение		Диапазон настройки Δр, бар	Код №	Диапазон настройки Δр, бар	Код №
	15	4.0	Цилиндр. наружн. резьба согласно ISO 228/1	G 3/4 A	1 - 5	003Н6644	3 - 12	003Н6650
	20	6.3		G 1 А		003Н6645		003Н6651
	25	8.0		G 11/4A		003Н6646		003Н6652
	32	12.5	Фланцы Ру 25 согласно EN 1092-2			003Н6659		003Н6662
	40	16				003Н6660		003Н6663
	50	20				003Н6661		003Н6664

Привод (AVD

Фитинги

1) Коническая наружная резьба согласно EN 10266-1

2) Фланцы РN 25 согласно EN 1092-2

Подробное описание

Производитель: ООО "ЭЛЬСТЕР Газэлектроника"

Основным назначение  корректора объема газа EK260 является приведение рабочих объемов газа прокаченного через счетчики турбинного и ротационного типа к стандартизированным показателям, отвечающими международным  и российским требованиям.  Расчеты производятся на основе первичных показаний измерительных приборов с учетом давления газа и температурных режимов.

Конструктивно корректор ЕК260 состоит из микропроцессорного блока, обеспечивающего работу прибора по его основным функциональным параметрам и дополнительным возможностям, включающим мониторинг окружающей среды и охранные функции.  Жидкокристаллический дисплей, входящий в состав устройства позволяет просматривать события и результаты вычислений, путем набора требуемых значений на клавиатуре прибора.  Оптический интерфейс позволяет производить дистанционные настройки прибора и снимать показания  в удаленном режиме через системы беспроводного доступа.

 Электронные корректоры EK260 допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 21123-08.

Отличительные особенности и технические характеристики электронного корректора объема газа EK260

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Формирование архива объемом около 600 записей с интервалом час, день или месяц;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика;
• Программирование четырех цифровых выходов для передачи значений объемов газа в виде импульсов, или передачи сообщений об ошибках.
• Просмотр архива на дисплее корректора и передача на персональный компьютер;
• Передача данных по протоколам ГОСТ Р МЭК 611007 и Modbus
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов;

Интервал температур окружающей среды: от -20 °С до +60 °С

Установка во взрывоопасной зоне, маркировка: 1ExibIIBT4.

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Журнал событий: 250 записей

Журнал изменений: 200 записей

Погрешность вычисления стандартного объема газа: << 0.5%

Цифровой вход: 3 цифровых входа для подключения генераторов импульсов

Сигнальный выход: 4 транзисторных выхода

Интерфейс передачи:

• оптический
• RS232

Питание: 2 литиевые батареи

Межповерочный интервал: 5 лет

Класс защиты от внешних воздействий: IP65

Габаритные размеры: 200х200х102 мм

Подробное описание

Применяемые материалы:

• копус: ковкий чугун (GGG40), защита от коррозии Rilsan.

• винты и гайки: нержавеющая сталь.

• сегмент держателя: ацетал

• сегмент захвата: ацепал с корундовым покрытием

• уплотняющий материал: NBR

Максимальный допуск диаметров,мм: 44

Максимально возможный изгиб труб: 4°

Осевое силовое замыкание для воды: ≤ DN 150 PN 16, > DN 150 PN 10

Осевое силовое замыкание для газа: PN 4

При переходе обжимной стороной на ПЭ-ВП трубы, требуется  опорная гильза SHVA

При использовании труб из асбоцемента устойчивость к осевому замыканию не гарантируется

Переходной адаптер с осевым силовым замыканием* для перехода от  труб из различных материалов (стальные,чугунные, трубы из ковкого чугуна, асбоцемента, ПВХ, ПЭ-ВП**) на ПЭ-ВП в подземном исполнении. Нет необходимости во внутренней упорной гильзе. Привариваемый патрубок из ПЭ100, SDR11.

PE 100 SDR 11

Максимально допустимое давление: вода до PN 16*, газ PN 4

Подробное описание

AFD применяется для работы на трубопроводах централизированного теплоснабжения для автоматического регулирования давления в системе.

Принцип работы основан на сравнении разницы давления в месте установке устройства за счет настроек регулятора, закрывая клапан при повышении давления "после себя" и таким образом, поддерживая постоянное давление в системах

Особенности

• Номинальный диаметр DN: 15 - 250 мм
• Пропускная способность: k vs 4 - 400 м 3 /ч
• Номинальное давление PN: 16, 25, 40 бар
• Диапазон настройки привода AFD: 1 группа: 0,05 - 0,35 бар; 0,15 -1,5 бар; 0,1 - 0,7 бар; 2 группа: 0,5 - 3 бар; 1 - 6 бар; 3 - 12 бар; 8 - 16 бар.

• Рабочая среда: подготовленная вода (с VFG) водяной пар (с VFGS 2).

• Температура: с клапанами VFG 2(21) 5…200 °С с клапанами VFGS 2 до 350 °С

• Тип присоединения: фланцы

Технические характеристики автоматических регуляторов давления Danfoss AFD / VFG 2(21), VFGS 2

1.   Корпус клапана 2.  Седло клапана 3.  Шток клапана 4.  Крышка клапана 5.  Кожух регулирующего элемента 6.  Регулирующая диафрагма 7.   Настроечная пружина 8.  Гайка настройки давления 9.  Штуцер для импульсной трубки 10. Заливочный клапан 11. Сильфон разгрузки давления

	DN, мм	kvs, м3/ч	tмакс., °С		Код №
					PN 16	PN 25	PN 40
	15	4,0	150	200*	065В2388	065В2401	065В2411
	20	6,3	150	200*	065В2389	065В2402	065В2412
	25	8,0	150	200*	065В2390	065В2403	065В2413
	32	16	150	200*	065В2391	065В2404	065В2414
	40	20	150	200*	065В2392	065В2405	065В2415
	50	32	150	200*	065В2393	065В2406	065В2416
	65	50	150	200*	065В2394	065В2407	065В2417
	80	80	150	200*	065В2395	065В2408	065В2418
	100	125	150	200*	065В2396	065В2409	065В2419
	125	160	150	200*	065В2397	065В2410	065В2420
	150	280	140	-	065В2398	-	065В2421
	200	320	140	-	065В2399	-	065В2422
	250	400	140	-	065В2400	-	065В2423
	150	280	-	200*	по требованию
	200	320		200*
	250	400		200*

* Применяется только с охладителями импульсов давления типа

Регулирующие клапаны VFG 21 (упругое уплотнение затвора) – вода

Регулирующие элементы AFD

Регулирующие клапаны VFG2, VFG21, VFGS2

Регулирующие элементы AFD

Максимальная температура теплоносителя для клапана VFGS2

Регулирующие клапаны VFG2, VFG21, VFGS2

Регулирующий элемент AFD

Размер регулирующего элемента, см2 32 80 250 630 ∅А, мм 172 172 263 380 Н, мм 435 430 470 520 Вес, кг 7,5 7,5 13 28

Подробное описание

Производитель: ООО "ЭЛЬСТЕР Газэлектроника"

Электронный корректор объема газа EK270 предназначен для установки на газораспределительных станциях и промежуточных перекачивающих пунктах требующих постоянного контроля по объемам прокачанного газа.  С помощью прибора производится измерение давления и температуры газообразных продуктов, их объемов и вычисления коэффициента сжимаемости для приведения данных к стандартным показателям.  Прибор обладает рядом дополнительных возможностей позволяющих осуществлять мониторинг окружающей среды (загазованность, температуру, охранную сигнализацию).

Прибор разработан на основе микропроцессорного блока, отвечающего за результаты обработки показателей с отображением полученной информации на жидкокристаллическом дисплее и   возможностью дальнейшей передачи обработки на диспетчерский пункт контроля. Корректор газа совместим с турбинными и ротационными счетчиками газа.

Отличительные особенности и технические характеристики электронного корректора объема газа EK270

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут;
• Формирование суточного архива за последние 2 года;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика;
• Программирование четырех цифровых выходов для передачи значений объемов газа в виде импульсов, или передачи сообщений об ошибках.
• Просмотр архива на дисплее корректора и передача на персональный компьютер;
• Передача данных по протоколам ГОСТ Р МЭК 611007 и Modbus
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов;

Интервал температур окружающей среды: от -40 °С до +60 °С

Установка во взрывоопасной зоне, маркировка: 1ExibIIBT4.

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Журнал событий: 500 записей

Журнал изменений: 200 записей

Относительная погрешность измерения давления: 04%

Относительная погрешность измерения температуры: 01%

Приведенная погрешность измерения перепада давления: 01%

Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры): 05%

Цифровой вход:

• 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков
• 1 цифровой вход для подключения сигнальных сообщений

Сигнальный выход:

• 2 цифровых выхода, программируемых для вывода импульсов
• вывод сообщений тревога/предупреждение

Интерфейс передачи:

• оптический
• RS232/RS485

Питание:

• 2 литиевые батареи
• дополнителные батареи
• внешний источник

Межповерочный интервал: 5 лет

Класс защиты от внешних воздействий: IP65

Габаритные размеры: 200х200х102 мм

Вес: 2,8 кг

Подробное описание

Применяется в области газоснабжения. ПЭ-ВП имеет oткрытую нагревательную спираль для oптимальнoй теплoпередачи. С большой глубиной сопряжения. Ширoкая зoна сварки, и холодная зона предотращают вытекание массы при выполнении работ Стальная часть неразъемная и надежнo закреплена oт прoкручивания в ПЭ-ВП. Самoуплoняющаяся запатентoванная геoметрия уплoтнения без эластoмернoгo уплoтнения. Сертифицировано DVGW, Рег.-Nr. DV-7501AU2256, DV- 7501AU2257.

PE 100 SDR 11

Максимальное допустимое рабочее давление  5 бар (газ)

Подробное описание

AVA представляет собой автоматический регулятор давления "до себя", предназначенный для систем централизованного теплоснабжения.  Регулятор в исходном положении имеет закрытое состояние, при повышении давления клапан открывается, регулируя таким способом постоянное давление в системе.

Особенности

• Номинальный диаметр DN: 15 - 50 мм
• Пропускная способность: kvs 4 - 20 м3/ч
• Номинальное давление PN: 25 бар
• Диапазон настройки: 1,0 - 4,5 бар/3,0 -11 бар
• Рабочая среда: подготовленная вода / водный раствор гликоля до 30%
• Температура:  2 ....150 °С

Тип присоединения: наружная резьба + фитинги под сварку, резьбовые и фланцевые фланцы

Технические характеристики автоматического регулятора давления Danfoss AVA «до себя»

1. Корпус клапана 2. Вкладыш клапана 3. Конус клапана (разгруженный) 4. Шток клапана 5. Регулирующая диафрагма 6. Настроечная пружина 7. Рукоятка для настройки давления с возможностью пломбировки 8. Соединительная гайка 9. Верхняя крышка диафрагмы 10. Нижняя крышка диафрагмы

 Регулятор AVA

Рисунок	Ду, мм	kvs, м3/ч	Соединение		Диапазон настройки Δр, бар	Код №	Диапазон настройки Δр, бар	Код №
	15	1.6	Цилиндр. наружн. резьба согласно ISO 228/1	G 3/4 A	1.0- 4.5	003H6614	3 - 11	003H6620
	20	6.3		G 1 A		003H6615		003H6621
	25	8.0		G 11/4 A		003H6616		003H6622
	32	12.5	Фланцы Ру 25, cогласно EN 1092-2			003H6626		003H6629
	40	16				003H6627		003H6630
	50	20				003H6628		003H6631

Клапан

Фитинги

1)   Коническая наружная резьба согласно EN 10266-1

2)   Фланцы Ру 25 согласно EN 1092-2

Подробное описание

Производитель: Actari

Электронный корректор последнего поколения SEVC-D (CORUS) предназначен для коммерческого учета потребления газа применительно к измерительным комплексам. Корректор, разработанный на основе микропроцессора, производит вычисления для приведения показателей к стандартизированным показателям.  С помощью корректора осуществляется мониторинг за температурным режимом и абсолютным значением давления протекающего по трубопроводам газа, а также осуществляется контроль над объемами расхода газа.

Устройство совместимо с автоматизированными системами учета и сбора показателей и может применяться для дистанционной обработки и хранения полученной информацией с выводом архивных данных по беспроводным сетям.

 Корректора объема газа SEVC-D (CORUS) допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 3840-09.

Отличительные особенности и технические характеристики электронного корректора объема газа SEVC-D (CORUS)

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Просмотр архива на дисплее корректора и передача на персональный компьютер;
• Передача данных по протоколу Modbus
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов;

Интервал температур окружающей среды: от -25°C до +55°C

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Интерфейс передачи:

• оптический
• RS232/RS485

Питание:

• 2 литиевые батареи
• внешний источник

Межповерочный интервал: 5 лет

Класс защиты от внешних воздействий: IP65

Габаритные размеры: 222х145х86 мм

Вес: 1,5 кг

Подробное описание

Применяется в области газоснабжения. ПЭ-ВП имеет oткрытую нагревательную спираль для oптимальнoй теплoпередачиэ Переход имеет большую сопряжения. Ширoкая зoна сварки, и холодная зона предотращают вытекание массы при выполнении работ Стальная часть неразъемная и надежнo закреплена oт прoкручивания в ПЭ-ВП. Самoуплoняющаяся запатентoванная геoметрия уплoтнения без эластoмернoгo уплoтнения. Сертифицировано DVGW, Рег.-Nr. DV-7501AU2256, DV- 7501AU2257.

PE 100 SDR 11

Максимальное допустимое рабочее давление  5 бар (газ)

Подробное описание

Автоматические регуляторы давления Danfoss  AFA / VFG 2(21) используются в системах трубопроводов теплоснабжения коммунальных хозяйств и других промышленных предприятий, для поддержания постоянного давления до его размещения. При повышении давления сверх предельно допустимых настроек, клапан открывается, сбрасывая таким образом, излишний пар.

Особенности

• Номинальный диаметр DN: 15 - 250 мм
• Пропускная способность: kvs 4 - 400 м3/ч
• Номинальное давление PN: 16, 25, 40 бар
• Диапазон настройки привода AFA:

- 1 группа: 0,05 - 0,35 бар; 0,1 -0,6 бар; 0,15 - 1,2 бар

     - 2 группа: 0,5 - 2,5 бар; 1 - 5 бар; 3 - 11 бар; 10 - 16 бар

• Рабочая среда: подготовленная вода
• Температура:  5....200 °С
• Тип присоединения:  фланцы

Технические характеристики автоматических регуляторов

1.   Корпус клапана 2.   Седло клапана 3.   Шток клапана 4.   Крышка клапана 5.   Заливочный клапан 6.   Кожух регулирующего элемента 7.    Регулирующая мембрана 8.   Настроечная пружина 9.   Гайка настройки давления

Регулирующие клапаны VFG 2 (металлическое уплотнение затвора)

	DN, мм	kvs, м3/ч	tмакс., °С		Код №
					PN 16	PN 25	PN 40
	15	4,0	150	200*	065В2388	065В2401	065В2411
	20	6,3	150	200*	065В2389	065В2402	065В2412
	25	8,0	150	200*	065В2390	065В2403	065В2413
	32	16	150	200*	065В2391	065В2404	065В2414
	40	20	150	200*	065В2392	065В2405	065В2415
	50	32	150	200*	065В2393	065В2406	065В2416
	65	50	150	200*	065В2394	065В2407	065В2417
	80	80	150	200*	065В2395	065В2408	065В2418
	100	125	150	200*	065В2396	065В2409	065В2419
	125	160	150	200*	065В2397	065В2410	065В2420
	150	280	140	-	065В2398	-	065В2421
	200	320	140	-	065В2399	-	065В2422
	250	400	140	-	065В2400	-	065В2423
	150	280	-	200*	по требованию
	200	320		200*
	250	400		200*

* Применяется только с охладителями импульсов давления типа V (см. раздел "Принадлежности"). Регулирующие клапаны VFG 21 (упругое уплотнение затвора)

	DN, мм	kvs, м3/ч	tмакс., °С	Код №
				PN 16	PN 25
	15	4,0	150	065В2502	065В2515
	20	6,3	150	065В2503	065В2516
	25	8,0	150	065В2504	065В2517
	32	16	150	065В2505	065В2518
	40	20	150	065В2506	065В2519
	50	32	150	065В2507	065В2520
	65	50	150	065В2508	065В2521
	80	80	150	065В2509	065В2522
	100	125	150	065В2510	065В2523
	125	160	150	065В2511	065В2524
	150	280	140	065В2512	-
	200	320	140	065В2513	-
	250	400	140	065В2514	-

Регулирующие элементы AFA

Регулирующие клапаны VFG2, VFG21

Регулирующие элементы AFA

Габаритные и присоединительные размеры

Регулирующие элементы AFА

Размер регулирующего элемента, см2 32 80 250 630 ∅А, мм 172 172 263 380 Н, мм 435 430 470 520 Вес, кг 7,5 7,5 13 28

Подробное описание

Производитель: ЗАО НПФ "ЛОГИКА", Санкт-Петербург

Основным назначением электронного корректора объема газа СПГ741.01 является сбор и приведение информации по расходу газа к стандартизированным показателям, обусловленными нормативными требованиями.  Прибор работает в комплекте со средствами по учету прокаченного газа и устанавливается на газораспределительных станциях и промежуточных пунктах учета потребления газа и может одновременно поддерживать работу нескольких датчиков давления, расхода и температуры. Работа прибора основана на микропроцессоре, выполняющего оперативные вычисления на основе текущих измерений объемов, температур и давления подаваемого газа.  В устройстве корректора предусмотрена возможность его программирования в дистанционном режиме,  вывода показаний на жидкокристаллический дисплей, передачу результатов в диспетчерские пункты контроля на компьютер по кабельным и беспроводным сетям.

К дополнительным функциям устройства относится возможность его работы с датчиками охранной и пожарной сигнализации.

Отличительные особенности и технические характеристики электронного корректора объема газа СПГ741.01

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Архивирование средних и суммарных значение измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу;
• Ведение архивов изменений настроечной базы данных и архивов нештатных ситуаций;
• Выбор алгоритмов обработки нештатных ситуаций;
• Последовательный RS232-совместимый и оптический IEC1107 коммуникационные порты;
• Работа с телефонными и GSM модемами;
• Комплектуются фирменным ПО для дистанционного считывания данных и интеграции в автоматизированные системы;
• Замена элемента питания без потери данных;
• Оптический интерфейс, не требующий коммутации проводов

Интервал температур окружающей среды: от -10 °С до +50 °С

Относительная влажность: 95% при 35°С

Архивирование значений параметров расхода газа:

• стандартный Vс
• рабочий V объемы газа
• давление Р
• температура Т
• коэффициент коррекции С

Относительная погрешность измерения давления: 01%

Относительная погрешность измерения температуры: 015%

Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры): 0,05%

Интерфейс передачи:

• оптический
• RS232/RS485

Питание:

• литиевая батарея 3,6 В
• внешний источник

Межповерочный интервал: 4 года

Класс защиты от внешних воздействий: IP65

Габаритные размеры: 180х194х64 мм

Срок службы: 12 лет
