Данный фланцевый затвор относится к арматуре для сетей с большими диаметрами труб. Изделие производится с условными проходами от 700 до 1600 мм из чугуна. Диск имеет седловое уплотнение из простого или термостойкого каучука. Первый может применяться на сетях с температурой воды не более +80 градусов Цельсия, второй – на трубопроводах со средой, подогретой до +120 градусов Цельсия. Давление в сети может составлять 10 или 16 бар.
Затвор отличают низкий крутящий момент, центрированная ось, герметичность в обоих направлениях и некоторые другие положительные характеристики. Шпиндель, корпус и другие элементы изделия защищены от среды – корпус покрыт порошковой голубой краской, внутренние детали также обработаны специальными средствами.
Чугунный переход (адаптер) является элементом системы чугунной безраструбной канализации SML, предназначенный для соединения труб разного диаметра.
| Наименование | Материал | |
| 1 | Корпус | Чугун GGG-40 |
| 2 | Диск | Чугун GGG-40 / Сталь CF8M |
| 3 | Седловое уплотнение | EPDM/ NBR |
| 4 | Шпиндель | Сталь AISI-420 |
| 5 | Нижняя ось | |
| 6 | Штифт | Сталь |
| 7 | Стопор штифта | Сталь AISI-420 |
| 8 | Верхний подшипник | Бронза B-62 |
| 9 | Нижний подшипник |
| Наименование | Материал | |
| 10 | Нижнее опорное кольцо подшипника | Бронза B-62 |
| 11 | Верхнее опорное кольцо подшипника | |
| 12 | Верхняя крышка | Сталь F-114 |
| 13 | Нижняя крышка | |
| 14 | Верхняя шпонка | Сталь |
| 15 | Нижняя шпонка |
| DN | A | B | E(1) | I | J | Верхний фланец | |||
| K | d3 | d4 | ISO 5211 | ||||||
| 700 | 1110 | 575 | 165 | 90 | 80 | 300 | 254 | 18 | F-25 |
| 800 | 1245 | 620 | 190 | 90 | 80 | 300 | 254 | 18 | F-25 |
| 900 | 1380 | 690 | 203 | 116 | 95 | 300 | 254 | 18 | F-25 |
| 1000 | 1500 | 750 | 216 | 116 | 95 | 300 | 254 | 18 | F-25 |
| 1100 | 1570 | 795 | 216 | 105 | 95 | 300 | 254 | 18 | F-25 |
| 1200 | 1714 | 865 | 260 | 136 | 100 | 350 | 298 | 22 | F-30 |
| 1400 | 1960 | 980 | 279 | 126 | 120 | 415 | 356 | 33 | F-35 |
| 1600 | 2155 | 1090 | 318 | 155 | 150 | 475 | 406 | 43 | F-40 |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Соединители для унитазов со специальными раструбами и резиновыми уплотнителями, согласно стандарту DIN 4060.
Водосточная труба Duker SML снаружи и изнутри покрыта фосфатным составом. Покрытие на основе ПВХ цвета RAL 7032.
Раструбы с уплотнителем из ЭПДК. Монтаж осуществляется при помощи крюка, отлитого вместе с раструбом, и соединительного крепления, которое необходимо выполнить в месте монтажа. Минимальное расстояние от стены должно составлять 20 мм, большее расстояние от стены можно заполнить, например, при помощи подкладки.
Уступ Duker SML изготовлен из чугуна, позволяет выполнить смещение направления трубопровода на 65/130/200 мм.
Фланцевая соединительная деталь предназначена для монтажа фланцевого соединения в безраструбной канализации.
Магистральная клиновая фланцевая задвижка типа 06/30 от компании «АВК» имеет расстояние между фланцами DIN F4 и относится к коротким изделиям. Задвижка применяется в водоснабжении, канализации, на трубопроводах, транспортирующих нейтральные жидкости, температура которых не превышает +70 С.
Корпус и крышка задвижки выполнены из ковкого чугуна, наружное эпоксидное покрытие нанесено электростатическим способом, внутренним покрытием может также быть и эмаль.
Управление устройством осуществляется с помощью нержавеющего штока, чугунный клин обрезинен синтетическим каучуком EPDM. Обеспечивает полную герметичность соединений сети.
Крестовина Duker SML 88 безраструбная из чугуна, применяется при монтаже трубопроводов систем канализации для создания разветвления.
Поворотные заслонки VFY-WH с центрирующими проушинами, с ручным рычагом
Поворотные заслонки VFY-LH с резьбовыми проушинами, с ручным рычагом
Поворотные заслонки VFY-WG с центрирующими проушинами, с ручным редукторным приводом
Поворотные заслонки VFY-LG с резьбовыми проушинами, с ручным редукторным приводом
Поворотные заслонки VFY-WA с центрирующими проушинами, с электрическим приводом
Соединение: для установки между фланцами
Допустимое рабочее давление PFA для воды (снабжение, распределение и потребление воды): до 16 бар
Температура: -10...+120 °С
Рабочая среда: вода
Раструбное соединение под уплотнительное резиновое кольцо предназначено для трубопроводов DN 80-1000 мм с рабочим давлением от 3,0 до 10,0 МПа (в зависимости от диаметра).
Раструбное соединение аналогично соединению «Tyton» под уплотнительное кольцо «Tyton-Sit», усиленное стальными пружинными сегментами. Устойчиво к смещению, не требует установки упоров в местах изменения направления трубопровода. Предназначено для трубопроводов DN 80-400 мм с рабочим давлением от 1,0 до 1,6 МПа (в зависимости от диаметра).
Раструбно-замковое соединение под уплотнительное резиновое кольцо предназначено для трубопроводов диаметрами DN 80-500 мм с рабочим давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).
Раструбно-замковое соединение под уплотнительное резиновое кольцо предназначено для трубопроводов DN от 600 до 1000 мм с рабочим давлением 1,6 МПа.

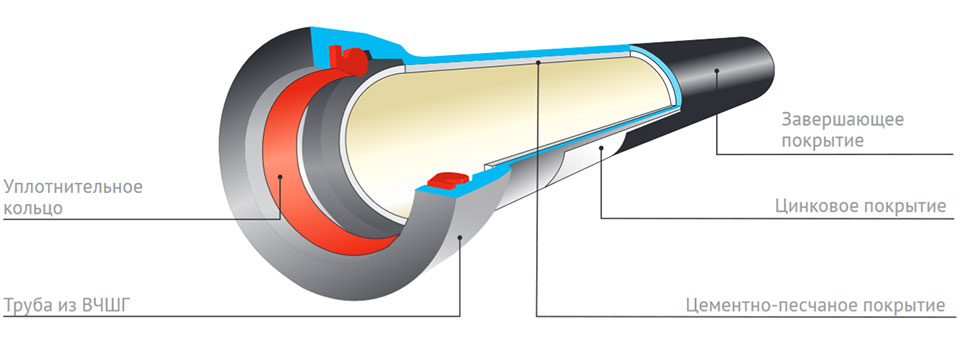

Трубы из ВЧШГ выпускаются длиной 6 метров, под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ ISO 2531, EN 545, EN 598.
На наружную поверхность труб наносится защитное покрытие металлическим цинком и завершающее покрытие согласно ISO 8179.
На внутреннюю поверхность труб наносится слой цементно-песчаного покрытия (ЦПП), толщина и свойства которого соответствуют требованиям ISO 4179. Уникальные свойства покрытия цементным раствором состоят в наличии как пассивного, так и активного защитного эффекта.
Трубы ВЧШГ и трубопроводы из них могут испытывать большие диаметральные прогибы при эксплуатации, сохраняя все функциональные характеристики, что позволяет им выдерживать большую толщину почвенного покрытия и большие транспортные нагрузки.
Высокопрочный чугун с шаровидным графитом (ВЧШГ) отличается от серого чугуна с пластинчатой формой графита тем, что обладает более высокими прочностными свойствами, близкими к свойствам низкоуглеродистой стали (предел прочности при растяжении, предел текучести и относительное удлинение) и повышенной коррозионной стойкостью.
Повышенные механические свойства обеспечиваются химическим составом чугуна и высокотемпературным отжигом, что позволяет эксплуатировать трубы при знакопеременных нагрузках, при перемещении и просадке грунта.
Не требуются затраты электроэнергии, специальное оборудование и высококвалифицированный персонал при укладке трубопроводов из ВЧШГ. Возможна укладка непосредственно в грунт на глубину 8 — 10 м без подготовки ложа. Допускается ведение монтажных работ при отрицательных температурах.
Внутреннее цементно-песчаное покрытие (ЦПП) труб из ВЧШГ обеспечивает не только соблюдение санитарно-эпидемиологических требований при транспортировке питьевой воды, но и улучшает гидравлические свойства трубопровода из ВЧШГ.
трубы из ВЧШГ с внутренним цементно-песчаным покрытием позволяют резко снизить гидравлические потери на трение в трубопроводе и отвечают всем современным требованиям в области энергосбережения.
Кроме того, большее внутреннее проходное сечение труб ВЧШГ, по сравнению с полиэтиленовыми трубами (при одинаковом показателе условного прохода DN), позволяет значительно снизить затраты на перекачку транспортируемой жидкости.
При равном показателе условного прохода (DN) труб из высокопрочного чугуна и полиэтиленовых труб проходное сечение труб ВЧШГ с внутренним ЦПП превышает проходное сечение полиэтиленовых труб из ПЭ 100 до 30 % в диапазоне диаметров DN 80 — 1000 мм соответственно.

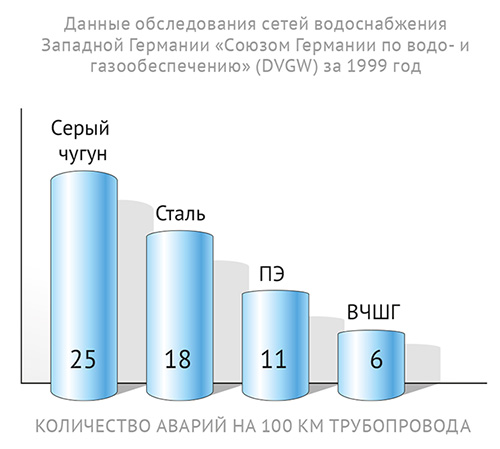

Трубопроводы из ВЧШГ обладают наименьшей аварийностью по сравнению с трубопроводами из других конструкционных материалов. Многочисленные испытания позволили сделать вывод, что трубы из ВЧШГ, наряду с расчетными допустимыми нагрузками, имеют достаточный резерв надежности, что идеально подходит для сложных условий прокладки трубопроводов.
Уникальные свойства высокопрочного чугуна обеспечивают трубопроводам:
Трубы из ВЧШГ используются в мире уже более 60 лет. В течение всего периода эксплуатации материал зарекомендовал себя как один из лучших, подтверждая все преимущества, перечисленные выше. Как результат, потребление труб из ВЧШГ в мире составляет более 7 млн. т в год и продолжает набирать темпы. Столицы около 100 стран мира применяют трубопроводы из высокопрочного чугуна. Более 1000 городов мира в различных климатических зонах выбрали трубопроводы из ВЧШГ.
Доли трубопроводных систем из высокопрочного чугуна в системах водоснабжения крупнейших городов мира.
В настоящее время для обеспечения безопасности на газопроводах подземной прокладки применяется специальное защитное устройство – ковер газовый. Его основное предназначение – доступ к контрольной, измерительной, запорной и регулирующей арматуре, установленной на трубопроводе, и ее защита от несанкционированного проникновения и повреждений.
Ковер газовый представляет собой цилиндрический защитный купол-обод с крышкой, изготовленный из стали, чугуна, полимерно-песчаной смеси или полимерных материалов. Изделие производится в различных вариантах типоразмеров, что позволяет применять его на трубопроводах разного диаметра. На газопроводах используются также коверы, отлитые из серого чугуна СЧ-20 и современные изделия, выполненные из полимерно-песчаной смеси методом горячего прессования.
Полимерно-песчаный ковер на газопроводе по характеристикам практически полностью повторяет чугунное изделие, однако намного легче и проще устанавливается, морозоустойчив, прочен. Установка коверов осуществляется на бетонное основание (подушку). Многие производители предлагают коверы в комплекте с бетонной подушкой и ремонтным комплектом, состоящим из запасной крышки и обода.
