Результаты выбора по фильтру:

Технические характеристики клапанов

Исполнение с внутренней резьбой на вход и на выход

фланцевое исполнение

Подробное описание

Применимы для универсального корректирования направления трубопроводов. Компактое изделие предназначено для соединения непараллельно расположенных трубопроводов, а также для соединения домового  ввода с арматурой для врезки под давлением DAA или DAV при параллельной прокладке второй магистрали с одинаковой глубиной укладки и цокольного ввода.Отвод этажный имеет открытый нагревательный элемент для оптимальной передачи тепловой энергии. Широкая зона сварки, а также холодные зоны, удерживающие расплав в зоне сварки на торцах и в середине, позволяют производить монтаж и сварку без применения специнструмента.

PE 100 SDR 11

Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)

Подробное описание

Клапаны предназначены для установки в системах с пульсирующим потоком, а также  для систем подачи воздуха (газа)

• работает в любом монтажном положении;
• затвор в виде гибкой мембраны (толстый диск каучука), закрепленной в центре
седла (металлическая сетка);
• суммарная площадь отверстий седла равна площади поперечного сечения
потока на входе в клапан;
• характеризуется низкими потерями напора;
• не создает гидравлические удары;
• обратные клапаны с мембраной плавно открываются благодаря эластичности и
толщине мембраны;
• предназначен для перекачки жидкостей (газов) насосами пульсирующего
действия и с переменным расходом

Особенности

• Соединение: фланцевое
• Допустимое рабочее давление PFA для воды: 16 бар
• Температура: -10...+60 °С
• Рабочая среда: чистые жидкости, газы

Сертификаты:  VERITAS (France),        Conformity (Europe)

Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение фланцев согласно EN1092-2 (соответствует ГОСТ 12815)

Для систем с пульсирующим потоком, для систем подачи воздуха (газа)

Технические характеристики клапана обратного типа 407

№ Деталь  Материал 1 Уплотнение EPDM 2 Корпус Чугун с эпоксидным покрытием 3 Седло Сталь с покрытием 4 Чаша DN 40-65 DN 80-200 Нержавеющая сталь Латунь 5 Мембрана  Каучук 6, 8 Гайка Нержавеющая сталь 7,9 Болт Нержавеющая сталь

Кодовый номер DN B  C D Масса    мм  мм мм мм кг  149B2164 40 148 150 140 7,20 149B2165 50 160 165 150 9.10 149B2166 65 176 185 170 10,80 149B2167 80 198 200 212 16,00 149B2168 100 213 220 234 25,00 149B2169 125 227 250 250 30,00 149B2170 150 266 265 324 44,00 149B2237 200 445 340 426 75,00

Подробное описание

Производитель: ООО "ЭЛЬСТЕР Газэлектроника", Германия

Измерительный комплекс СГ-ЭК-Р предназначен для установки на объектах коммерческого и технологического контроля с целью учета потребления газообразных продуктов конечными потребителями. Устройство позволяет определять реальные объемы прокаченного газа через счетчики ротационного типа RVG моделей СГ-ЭК-Р-25, СГ-ЭК-Р-40, СГ-ЭК-Р-65, СГ-ЭК-Р-100-50, СГ-ЭК-Р-160, СГ-ЭК-Р-250, СГ-ЭК-Р-400,  СГ-ЭК-Р-650  с учетом давления и температуры, влияющих на конечные показатели.

 В комплексе применен корректор объема газа ЕК260, микропроцессорного типа, отвечающего за результаты обработки данных с выводом на жидкокристаллический дисплей показаний конечных измерений.  Устройство позволяет вести обработку данных и ее передачу в подразделения для дальнейшей переработки и архивации.  Программирование в удаленном режиме дает возможность настраивать параметры работы измерительного комплекса, осуществлять мониторинг состояния комплектующих  устройств, входящих в его состав и окружающей среды.

Технические характеристики измерительного комплекса СГ-ЭК-Р для счетчиков ротационного типа RVG (СГ-ЭК-Р-25, СГ-ЭК-Р-40, СГ-ЭК-Р-65, СГ-ЭК-Р-100-50, СГ-ЭК-Р-160, СГ-ЭК-Р-250, СГ-ЭК-Р-400,  СГ-ЭК-Р-650)

Измеряемые среды:

• сжиженный газ,
• крекинг-газ,
• природный газ,
• углеводородная смесь,
• ацетилен,
• воздух

Интервал температур окружающей среды: от -30 °С до +60 °С

Относительная погрешность при расходе:

• от Q мин. до 0,1 Q ном.: не более ±1,5%
• от 0,1 Q ном. до Q макс.: не более ± 2,5%

Максимальное рабочее давление: 1,6 МПа

Диапазон рабочих расходов: от 0.8 м³/ч до 400 м³/ч

Рабочие диапазоны измерения абсолютного давления корректора: 0,08-7,0 МПа

Межповерочный интервал: 5 лет

Источник питания:

• литиевые батареи
• внешний источник  +5…9В

Подробное описание

Компактное изделие из ПЭ-ВП для подключения гидрантов к магистральной линии. Подпятник и отвод составляют единое целое, с возможенью монтажа опоры на фундамент. Отводной патрубок  d 63/SDR 11 предназначен для монтажа домового ввода и применим для исключения застоя воды в зоне подключения гидранта. Для гидрантов с фланцевым подключением рекомендуется использовать привариваемый фланец тип EFL. Раздельные зоны отвода позволяют производить  работы без неудобств. Открытый нагревательный элемент предназначен для оптимальной передачи тепловой энергии. Особые холодные зоны удерживают расплавленный материал в зоне сварки на торцах и в середине, позволяя производить монтаж и сварку без применения позиционеров. С отводным патрубком d 63.

PE 100 SDR 11

Максимальное допустимое рабочее давление 16 бар (вода)

Подробное описание

Клапаны применяются на горизонтальном или вертикальном трубопроводе с восходящим потоком

• имеет компактное исполнение;

• характеризуется низкими потерями напора;

• предназначен для насосных станций, систем водоснабжения и
промышленности;

• запирающая система выполнена из двух пластины с возвратной пружиной

Особенности

• Соединение: для установки между фланцами
• Температура: -10...+100 °С
• Рабочая среда: чистые жидкости, газ

Сертификаты: VERITAS (France); ACS (France); Conformity (Europe)

Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение фланцев согласно EN1092-2 (соответствует ГОСТ 12815)

Технические характеристики клапана обратного типа 895

№ Деталь  Материал 1 Корпус DN 50-150 DN 200-300 Серый чугун с эпоксидным покрытием Высокопрочный чугун с покрытием 2 Пластина Нержавеющая сталь 3 Уплотнение EPDM 4 Пружина Нержавеющая сталь 5 Ось Нержавеющая сталь 6 Подшипник RTFE 7 Болт с проушиной DN>150  Сталь ХС15 8 Заглушка Латунь

Кодовый номер DN  B C  D Вес     мм  мм мм  мм кг  149B3000 50  54 60 109 1.20 149B3001 65  54 73 129 1.80 149B3002 80  57 89 144 2.90 149B3003 100  64 114 164 3.90 149B3004 125  70 141 194 5.80 149B3005 150  76 168 220 8.00 149B3006  200   95 219 275 14.00 149B3007 200  108 273 330 22.00 149B3008 250  143 324 380 34.00

Подробное описание

Производитель: Германия

Измерительные комплексы СГ-ЭК-Т1 предназначены для учета коммерческого и технологического потребления неагрессивных газообразных продуктов с установкой на промежуточных прокачивающих станциях и распределительных пунктах. Устройство разработано для совместной работы со счетчиками турбинного типа СГ-ЭК-Т1 серий 100, 250, 400, 650, 800, 1000, 1600, 2500 и позволяет производить комплексные измерения объемов, температур и давления газа с последующей обработкой полученной информации, ее дистанционной передачей на устройства дальнейшей обработки и хранения информации.

Комплекс включает корректор объема газа ЕК260 с микропроцесорным устройством на автономном питании, оснащен портами и интерфейсом для передачи данных через кабельные линии связи и устройства беспроводного доступа.  Программирование в дистанционном режиме позволяет осуществлять мониторинг текущего состояния измерений, задавать необходимые технические настройки относительно передачи данных на оконечные устройства приема данных.

 Измерительные комплексы СГ-ЭК-Т1 допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 16190-09.

Технические характеристики измерительного комплекса СГ-ЭК-Т1 для СГ-ЭК-Т1 серий 100, 250, 400, 650, 800, 1000, 1600, 2500

Измеряемые среды:

• сжиженный газ,
• крекинг-газ,
• природный газ,
• углеводородная смесь,
• ацетилен,
• воздух

Интервал температур окружающей среды: от -30 °С до +60 °С

Относительная погрешность при расходе:

• от Q мин. до 0,1 Q ном.: не более ±1,5%
• от 0,1 Q ном. до Q макс.: не более ± 2,5%

Максимальное рабочее давление: 10,0 МПа

Диапазон рабочих расходов: от 10 м³/ч до 2500 м³/ч

Межповерочный интервал: 5 лет

Источник питания:  литиевые батареи, внешний источник

Подробное описание

Применяется для подключения гидранта к системе BAIO либо к фланцу. Изделие состоит из отвода FRIALEN 90° с подпятником  и муфтового соединения BAIO из ковкого чугуна с прокладкой. На отводе расположена литая муфта BAIO закрепленная монолитно со всем иделием. Для  гидранта подземного исполнения, необходима защита насадок BAIO от грязи и скручивания.

PE 100 SDR 11

Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)

Подробное описание

Фильтры сетчатые применяются в системах отопления, горячего и холодного водоснабжения с повышенными требованиями к чистоте рабочей среды. Устанавливаются перед устройствами учета, регулирующей арматуры, балансировочными клапанами, насосами и другими приборами для очистки воды от механических примесей.

Преимущества
• защищает насосы, клапаны, редукторы давления от любых загрязнений, которые
присутствуют в трубопроводных системах;
• Y222 оборудован пробкой, а Y222P – шаровым краном, что позволяет произвестибыструю очистку сетки фильтра;
• устанавливать сливным краном (пробкой) вниз и стрелка на корпусе должна совпадать с направлением движения жидкости

Особенности

• Соединение: внутренняя резьба/внутренняя резьба
• Допустимое рабочее давление PFA для воды: 25 бар
• Температура: -10...+110 °С
• Рабочая среда: чистые жидкости

 Сертификаты:  VERITAS (France)

Технические характеристики фильтров сетчатых типа Y222/Y222P

№ Деталь  Материал 1 Корпус  Латунь 2 Сетка Нержавеющая сталь 3 Крышка Латунь 4 Пробка/кран Латунь

Фильтр сетчатый Y222P со спускным краном

Фильтр сетчатый Y222 с пробкой

Фильтр сетчатый Y222P со спускным краном

Условный проход Д Размер присоеди- нительной резьбы R Размеры, мм Размер ячейки сетки Вес мм  дюймы L L1 H мм кг 20 3/4 69 93 69 0.5 0.37 25 1 87 101 73 0.54 32 11/4 106 125 84 0.87 40 1 ½ 117 129 91 0.99 50 2 147 145 103 1.29

Фильтр сетчатый Y222 с пробкой

Условный проход Д Размер присоеди- нительной резьбы R Размеры, мм Размер ячейки сетки, мм Вес мм  дюймы L H 0.5 кг 15 ½ 61 34 0.21 20 3/4 70 39 0.28 25 1 86 42 0.46 32 1 ¼ 100 50 0.68 40 1 ½ 111 57 0.92 50 2 138 70 1.14

Подробное описание

Производитель: ООО ЭЛЬСТЕР Газэлектроника, Германия

Измерительный комплекс СГ-ТК2-Д предназначен для учета потребленного газа  распределительными компаниями, имеющими станции и пункты прокачки природного газа и других компонентных производных на основе газообразного состава неагрессивного характера. Комплекс оснащен корректором газа ТС215 и рассчитан для совместной работы с диафрагменными счетчиками модельного ряда ВК G1.6, G2.5, G4, G10, G16, G25, G40.  Принцип работы устройства строится на измерении прокачанного газа с учетом его температурных показателей с последующей обработкой показаний и приведением полученных данных к реально потребленным.

Прибор оснащен жидкокристаллическим дисплеем, на который выводятся показания, портами и интерфейсом передачи данных для дальнейшей обработки и хранения информации в базе данных.  Измерительный комплекс позволяет вести измерения  и передачу информации с программированием основных и дополнительных функций с учетом характера его предназначения.

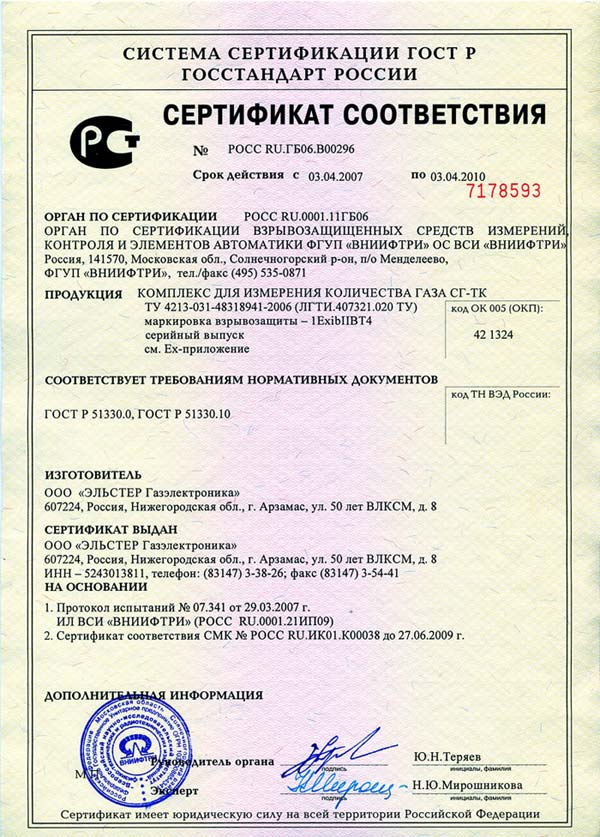

 Измерительные комплексы СГ-ТК2-Д допущены к использованию в РФ и зарегистрированы в Государственном реестре средств измерений под номером 33874-07.

Технические характеристики измерительного комплекса СГ-ТК2-Д для ВК серии  G1.6, G2.5, G4, G10, G16, G25, G40

Измеряемые среды:

• сжиженный газ,
• крекинг-газ,
• природный газ,
• углеводородная смесь,
• ацетилен,
• воздух

Интервал температур окружающей среды: от -30 °С до +60 °С

Относительная погрешность при расходе:

• от Q мин. до 0,1 Q ном.: не более ±1,7%
• от 0,1 Q ном. до Q макс.: не более ± 3,2%

Максимальное рабочее давление: 50 кПа

Диапазон рабочих расходов: от 0,016 м³/ч до 160 м³/ч

Межповерочный интервал: 5 лет

Источник питания:  +5…9В

Подробное описание

Применяется для подключения гидранта с литым концом. Изделие состоит из отвода FRIALEN 90° с подпятником  и муфтового соединения  NOVO-SIT из ковкого чугуна с прокладкой типа Tyton и крепежного кольца для обеспечения прочности на скалывание. На отводе расположена литая муфта NOVO-SIT,  закрепленная неподвижно, представляя единое целое с изделием.

PE 100 SDR 11

Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)

Подробное описание

Фильтры сетчатые применяются в системах отопления, горячего и холодного водоснабжения и других напорных трубопроводах с неагрессивной средой, где необходимы условия с повышенными требованиями к чистоте рабочей среды.

Фильтры   сетчатые   устанавливают   перед  контролирующими приборами, регулирующей   арматурой, насосами, редукторами  давления  и  другими  устройствами  для  защиты  от  любых  загрязнений,  присутствующих  в
трубопроводных системах.

Особенности

• Соединение: фланцевое
• Допустимое рабочее давление: 16 бар
• Температура:

 Y333Р  0...+150 °С

  Y333    0...+150 °С

• Рабочая среда: чистые жидкости

Сертификаты:  VERITAS (France), ACS (France),        Conformity (Europe)

Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение фланцев согласно EN1092-2 (соответствует

Технические характеристики фильтров сетчатых типа Y333/Y333P

№ Деталь  Материал 1 Корпус  Чугун 2 Крышка Чугун 3 Сетка Нержавеющая сталь 4 Прокладка/кран(У333Р) Латунь 5 Болт Нержавеющая сталь 6 Гайка Нержавеющая сталь 7 Уплотнение Волокно

Фильтр сетчатый чугунный фланцевый  со спускным краном типа Y333Р

Кодовый номер DN Pу, Pp Температура перемещаемой среды, Kv ζ   мм бар Т мин °С Тмакс °С м3/ч   149В5198 40 16 0 150 42.70 2.20 149В5199 50 66.70 2.20 149В5164 65 89.00 3.50 149В5165 80 127.00 4.00 149В5166 100 200.00 3.90 149В14548 125 364.00 2.60 149В5167 150 494.00 3.30 149В5192 200 675.00 5.50 149В5334 250 975.00 6.50 149В5336 300 1735.00 3.70   DN Габаритные размеры,мм Сетка Размеры фланцев*, мм Масса ζ мм  L H мкм D D D отв кг   40 200 130 500 150 110 19 6.50 2.20 50 230 145 500 165 125 19 8.50 2.20 65 290 192 800 185 145 19 11.00 3.50 80 310 173 1250 200 160 19 17.00 4.00 100 350 220 1250 220 180 19 24.00 3.90 125 400 280 1250 250 210 19 41.00 2.60 150 480 326 1250 285 240 23 67.00 3.30 200 600 410 1250 340 295 23 110.00 5.50 250 730 456 1600 405 355 23 160.00 6.50 300 850 550 1600 460 410 23 228.00 3.70

Фильтр сетчатый чугунный фланцевый  c пробкой типа Y333

Кодовый номер DN Pу, Pp Температура перемещаемой среды, Kv ζ   мм бар Т мин °С Тмакс °С м3/ч   149В1800 40 16 0 110 42.70 2.20 149В1801 50 66.70 2.20 149В1802 65 89.00 3.50 149В1803 80 127.00 4.00 149В1804 100 200.00 3.90 149В8104 125 364.00 2.60 149В1805 150 494.00 3.30 149В1806 200 675.00 5.50 149В1807 250 975.00 6.50 149В1808 300 1735.00 3.70   DN Габаритные размеры,мм Сетка Размеры фланцев*, мм Масса ζ мм  L H мкм D D D отв кг   40 200 130 500 150 110 19 6.35 2.20 50 230 145 500 165 125 19 8.35 2.20 65 290 192 800 185 145 19 10.85 3.50 80 310 173 1250 200 160 19 16.85 4.00 100 350 220 1250 220 180 19 23.8 3.90 125 400 280 1250 250 210 19 40.8 2.60 150 480 326 1250 285 240 23 66.7 3.30 200 600 410 1250 340 295 23 109.7 5.50 250 730 456 1600 405 355 23 159.7 6.50 300 850 550 1600 460 410 23 227.6 3.70
