Если в трубопроводе, по которому транспортируется газ, используются шаровые краны, то лучше всего их дополнить специальным изделием – рукояткой. Именно с помощью специально подобранной рукоятки можно существенно облегчить процесс перекрытия и контролирования потоков среды.
Рукоятки для кранов серии 71 произведены из проверенного материала, потому в их прочности и надежности можно даже не сомневаться. Стоит также особе внимание обратить на простую и удобную конструкцию изделия, что позволяет ее использовать практически в любых условиях, и для этого не требуются специальные навыки и знания.
Вантуз с функцией защиты от гидроудара, для канализации.
Вантуз для канализации BELGICAST BS-05-62 позволяет впускать большие объёмы воздуха в трубопровод (максимум 90 л/с при -2 м вод. ст.), в то время как выпуск ограничен 1 л/с. Это позволяет воздушной пробке в трубопроводе гасить обратную волну гидроудара.
Изделие рекомендуется для трубопроводов диаметром до DN-400 и длиной больше 200 м.
Наименование | Кол-во | Материал | |
1 | Корпус | 1 | GGG-42 |
2 | Крышка | 1 | |
3 | Поплавок | 1 | Полиэтилен |
4 | Дисковый поплавок | 1 | Полипропилен |
5 | Кожух | 1 | Нержавеющая сталь |
6 | Верх крышки | 1 | GGG-42 |
7 | Винт | 4 | Нержавеющая сталь |
8 | Кран | 1 | Сталь |
Схема присоединения |
Выпускная способность |

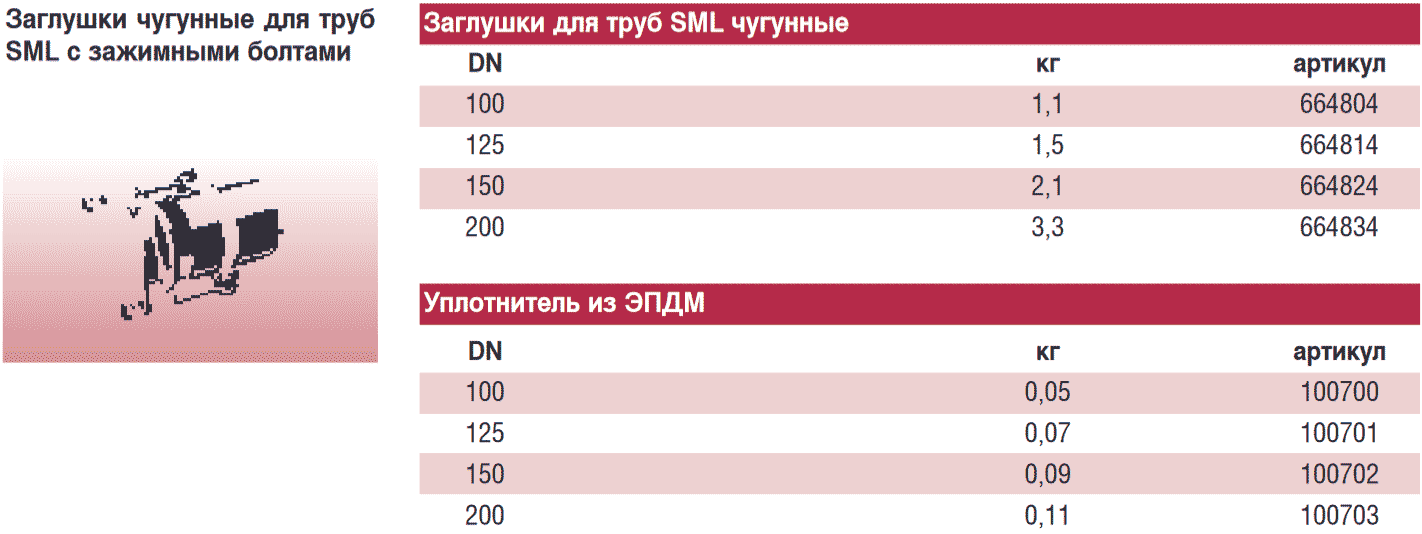

Заглушки Duker могут быть различных модификаций: торцевые, пресс-заглушки, а также с прижимными скобами. В состав заглушки с прижимными скобами SML Duker входят: крышка с отверстиями, цилиндрическая часть, резиновая прокладка и стальная скоба, штыри которой продеваются в отверстия крышки и крепятся гайками. Чугунная крышка и цилиндр имеют защитное красно-коричневое покрытие.
Технические характеристики
Наименование | Материал | |
1 | Корпус | Чугун GGG-40 |
2 | Диск | Чугун GGG-40 / Сталь CF8M |
3 | Седловое уплотнение | EPDM / NBR |
4 | Шпиндель | Сталь AISI-420 |
5 | Нижняя ось | Сталь AISI-420 |
6 | Верхний подшипник | Сталь и ПТФЭ (DN 32 - 200) / Бронза B-62 (DN 250 - 300) |
Наименование | Материал | |
7 | Нижний подшипник | Сталь и ПТФЭ (DN 32 - 200) / Бронза B-62 (DN 250 - 300) |
8 | Уплотнительное кольцо круглого сечения | NBR |
9 | Штифт | Сталь |
10 | Стопор | Сталь |
11 | Шайба | Сталь |
12 | Пружинное кольцо | Сталь |
Установка между фланцами:
PN 6/10/16, ANSI-150, BS Table E/D, JIS – 5K/10K
DN | A | B | E(1) | I | SW | Верхний фланец | ISO PN10 | ISO PN16 | ||||||
d3 | d4 | ISO 5211 | d5 | M | № | d5 | M | № | ||||||
32 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 | 100 | M16 | 4 | 100 | M16 | 4 |
40 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 | 110 | M16 | 4 | 110 | M16 | 4 |
50 | 202 | 140 | 43 | 22 | 11 | 50 | 6,5 | F05 | 125 | M16 | 4 | 125 | M16 | 4 |
65 | 225 | 156 | 46 | 21 | 11 | 50 | 6,5 | F05 | 145 | M16 | 4 | 145 | M16 | 4 |
80 | 253 | 161 | 46 | 21 | 11 | 50 | 6,5 | F05 | 160 | M16 | 8 | 160 | M16 | 8 |
100 | 288 | 181 | 52 | 21 | 11 | 50 | 6,5 | F05 | 180 | M16 | 8 | 180 | M16 | 8 |
125 | 310 | 195 | 56 | 20 | 14 | 70 | 8,5 | F07 | 210 | M16 | 8 | 210 | M16 | 8 |
150 | 340 | 210 | 56 | 22 | 14 | 70 | 8,5 | F07 | 240 | M20 | 8 | 240 | M20 | 8 |
200 | 394 | 237 | 60 | 22 | 17 | 70 | 8,5 | F07 | 295 | M20 | 8 | 295 | M20 | 12 |
250 | 464 | 262 | 68 | 28 | 22 | 102 | 11 | F10 | 350 | M20 | 12 | 355 | M24 | 12 |
300 | 540 | 300 | 78 | 28 | 22 | 125 | 14 | F12 | 400 | M20 | 12 | 410 | M24 | 12 |
Чугунный переход (адаптер) является элементом системы чугунной безраструбной канализации SML, предназначенный для соединения труб разного диаметра.
Технические характеристики:
Наименование | Материал | |
1 | Корпус | Чугун GGG-40 |
2 | Диск | Чугун GGG-40 / Сталь CF8M |
3 | Седловое уплотнение | EPDM / NBR |
4 | Шпиндель | Сталь AISI-420 |
5 | Нижняя ось | |
6 | Верхний подшипник | Сталь и ПТФЭ (DN 32 - 200) / Бронза B-62 (DN 250 - 300) |
7 | Нижний подшипник |
Наименование | Материал | |
8 | Уплотнительное кольцо круглого сечения | NBR |
9 | Штифт | Сталь |
10 | Стопор | |
11 | Шайба | |
12 | Пружинное кольцо |
Установка между фланцами:
DN 32 - 200: PN 6/10/16, ANSI-150, BS Table E/D, JIS – 5K/10K
DN 250 - 300: PN 10/16, ANSI-150, BS Table E/D
DN | A | B | E(1) | I | SW | Верхний фланец | ||
d3 | d4 | ISO 5211 | ||||||
32 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 |
40 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 |
50 | 202 | 140 | 43 | 22 | 11 | 50 | 6,5 | F05 |
65 | 225 | 156 | 46 | 21 | 11 | 50 | 6,5 | F05 |
80 | 253 | 161 | 46 | 21 | 11 | 50 | 6,5 | F05 |
100 | 288 | 181 | 52 | 21 | 11 | 50 | 6,5 | F05 |
125 | 310 | 195 | 56 | 20 | 14 | 70 | 8,5 | F07 |
150 | 340 | 210 | 56 | 22 | 14 | 70 | 8,5 | F07 |
200 | 394 | 237 | 60 | 22 | 17 | 70 | 8,5 | F07 |
250 | 464 | 262 | 68 | 28 | 22 | 102 | 11 | F10 |
300 | 540 | 300 | 78 | 28 | 22 | 125 | 14 | F12 |
Элемент безраструбной чугунной канализации SML, предназначенный для создания опорных точек через каждые 12 метров при монтаже вертикальных участков канализации в высотных зданиях и сооружениях.
Технические характеристики:
Наименование | Материал | |
1 | Корпус | Чугун GGG-40 |
2 | Диск | Чугун GGG-40 / Сталь CF8M |
3 | Седловое уплотнение | EPDM/ Сталь AISI-420 |
4 | Шпиндель | Сталь AISI-420 |
5 | Нижняя ось | |
6* | Верхний подшипник | Бронза B-62 |
7 | Подшипник диска | |
8 | Уплотнительное кольцо круглого сечения | NBR |
9 | Штифт | Сталь |
10 | Стопор штифта |
*деталь № 6 –отсутствует для DN 350 PN 10.
Наименование | Материал | |
11** | Средний подшипник | с |
12 | Уплотнительное кольцо круглого сечения | NBR |
13 | Нижняя крышка | Сталь |
14 | Винтовое соединение | |
15 | Верхняя крышка | |
16 | Шпонка | |
17 | Нижний подшипник | Бронза B-62 |
19 | Нижнее опорное кольцо подшипник |
** деталь №11 – отсутствует для DN 350 PN 10 и PN 16
DN | A | B | E(1) | I | SW | Шпонка | Верхний фланец | ||||
a | b | K | d3 | d4 | ISO 5211 | ||||||
300 | 540 | 300 | 78 | 25 | 25 | - | - | 130 | 102 | 12 | F-10 |
350 | 620 | 340 | 78 | 27 | 25 | - | - | 150 | 125 | 14 | F-12 |
400 | 662 | 360 | 102 | 27 | 27 | - | - | 165 | 125 | 14 | F-12 |
450 | 736 | 390 | 114 | 36 | 36 | - | - | 180 | 140 | 18 | F-14 |
500 | 790 | 420 | 127 | 36 | 36 | - | - | 185 | 140 | 18 | F-14 |
600 | 960 | 495 | 154 | 46 | 46 | - | - | 210 | 165 | 22 | F-16 |
700 | 1110 | 575 | 165 | 90 | 80 | 22 | 7 | 300 | 254 | 18 | F-25 |
|
|
|
Элемент чугунной безраструбной канализации SML, используемый совместно с опорной трубой SML при монтаже точек опоры канализационных труб на вертикальных участках более 12 метров.
Сильфонные компенсаторы danfoss HYDRA, относящиеся к группе ARN, на сегодняшний день активно используются в тех системах, где требуется компенсировать тепловые удлинения трубопроводов. Данные трансформации могут возникать в результате изменения температурного режима транспортируемой среды и требуют своевременного устранения.
Вообще, данный компенсатор представляет собой специальный гофрированный цилиндр, изготовленный из нержавеющей стали. Также обязательными компонентами сильфона являются стальные патрубки.
К особенностям компенсатора ARN можно отнести следующие: давление в сети не должно превышать 10 или 16 бар, а максимальная температура составляет +300 градусов по Цельсию.
Наименование | Материал | |
1 | Корпус | Силумин |
2 | Диск | Латунь (DN 32 – 100) / Чугун GGG-40 (DN 125 - 200) |
3 | Седловое уплотнение* | EPDM |
4 | Шпиндель | Сталь AISI-420 |
5 | Шайба | Сталь |
6 | Верхний подшипник | Нейлон + сталь S2Mo |
7 | Нижний подшипник | Сталь + ПТФЭ |
8 | Уплотнительное кольцо круглого сечения | NBR |
9 | Пружинное кольцо | Сталь |
* Уплотнение вулканизировано на затворах до DN 100. Затворы свыше DN 100 имеют заменяемое уплотнение.
Установка между фланцами:
DN 32 - 200: PN 6/10/16 ANSI-150, BS Table E/D, JIS-5/10K
DN | A | B | E(1) | I | SW | Верхний фланец | ||
d3 | d4 | ISO 5211 | ||||||
32 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 |
40 | 181 | 125 | 33 | 22 | 11 | 50 | 6,5 | F05 |
50 | 202 | 140 | 43 | 22 | 11 | 50 | 6,5 | F05 |
65 | 225 | 156 | 46 | 21 | 11 | 50 | 6,5 | F05 |
80 | 253 | 161 | 46 | 21 | 11 | 50 | 6,5 | F05 |
100 | 288 | 181 | 52 | 21 | 11 | 50 | 6,5 | F05 |
125 | 310 | 195 | 56 | 20 | 14 | 70 | 8,5 | F07 |
150 | 340 | 210 | 56 | 22 | 14 | 70 | 8,5 | F07 |
200 | 394 | 237 | 60 | 22 | 17 | 70 | 8,5 | F07 |

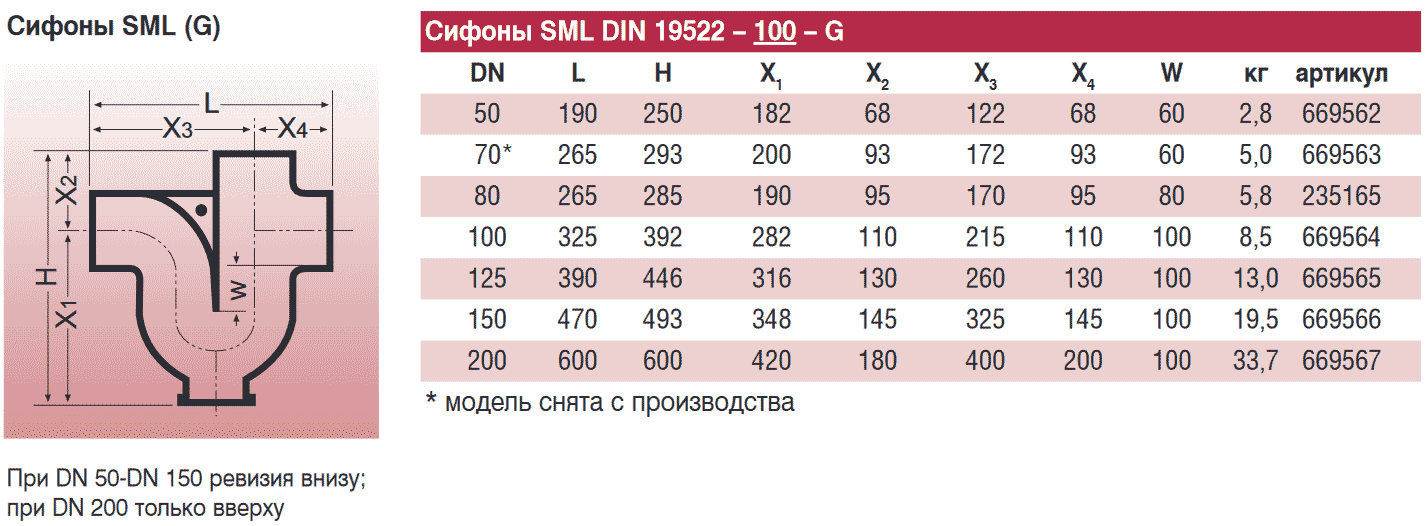

Сифон Duker (гидрозатвор) SML используется в системах напорной канализации и водоотведения промышленного и бытового назначения. Предназначены для вывода сточных вод в канализационную систему и предотвращения проникновения посторонних запахов в помещение.
Наименование | Материал | |
1 | Корпус | Чугун GGG-40 |
2 | Диск | Чугун GGG-40 / Сталь CF8M |
3 | Седловое уплотнение | EPDM/ NBR |
4 | Шпиндель | Сталь AISI-420 |
5 | Нижняя ось | |
6* | Верхний подшипник | Бронза B-62 |
7 | Подшипник диска | |
8 | Уплотнительное кольцо круглого сечения | NBR |
*деталь № 6 –отсутствует для DN 350 PN 10.
Наименование | Материал | |
9 | Штифт | Сталь |
10 | Стопор штифта | |
11** | Средний подшипник | Бронза B-62 |
12 | Уплотнительное кольцо круглого сечения | NBR |
13 | Нижняя крышка | Сталь |
14 | Винтовое соединение | |
15 | Нижняя шпонка |
** деталь №11 – отсутствует для DN 350 PN 10 и PN 16
DN | A | B | E(1) | I | SW | Верхний фланец | |||
K | d3 | d4 | ISO 5211 | ||||||
250 | 465 | 300 | 78 | 28 | 22 | 130 | 102 | 12 | F-10 |
300 | 540 | 300 | 78 | 25 | 22 | 150 | 125 | 14 | F-12 |
350 | 620 | 340 | 78 | 27 | 27 | 150 | 125 | 14 | F-12 |
400 | 662 | 360 | 102 | 27 | 27 | 150 | 125 | 14 | F-12 |
450 | 736 | 390 | 114 | 36 | 36 | 180 | 140 | 18 | F-14 |
500 | 790 | 420 | 127 | 36 | 36 | 185 | 140 | 18 | F-14 |
600 | 960 | 495 | 154 | 46 | 46 | 210 | 165 | 22 | F-16 |
|
|
|

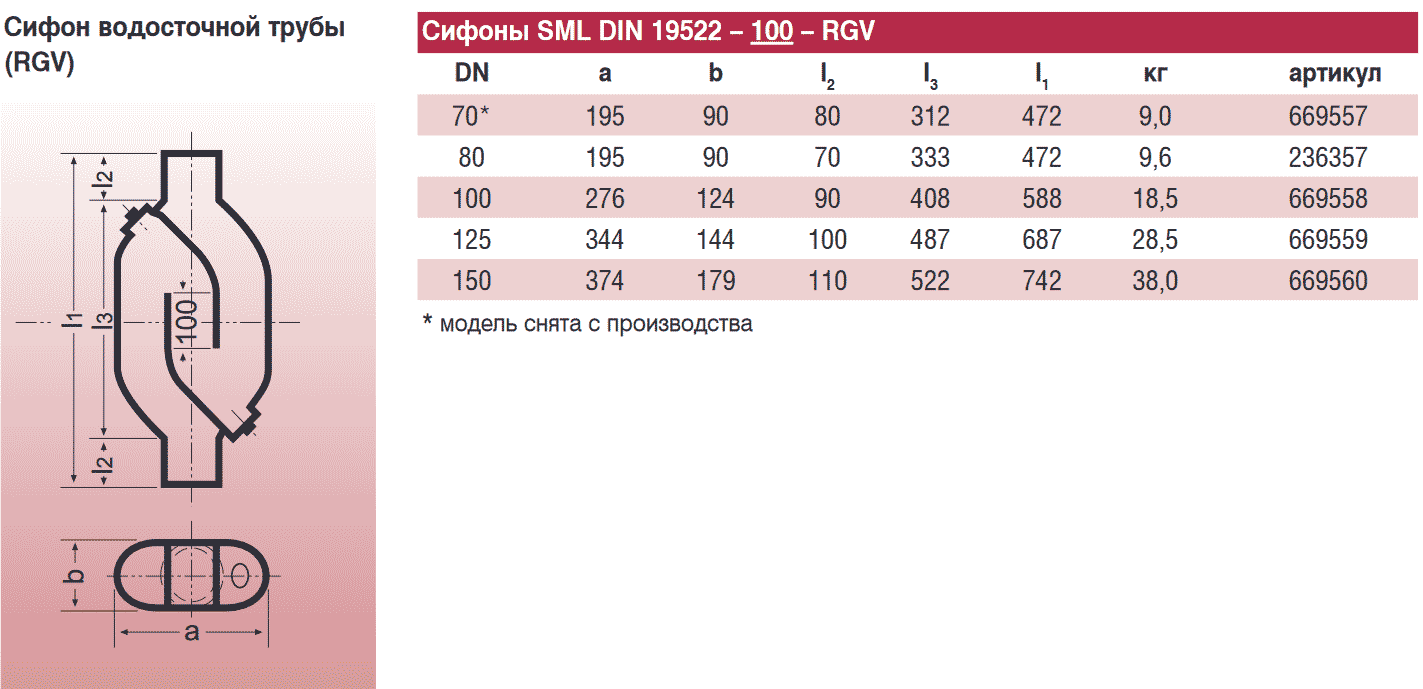

Сифон ливневый SML вертикальное исполнение с верхней и нижней ревизиями для установки в водостоках. Использование требуется в тех случаях, когда места подключаются к дождевым колекторам, а стоки впадают в смешанную канализацию.
Обратный клапан Jafar – тип EA (1300) – является сантехнической арматурой, предотвращающей загрязнение, и применяется в водопроводных сетях как средство, препятствующее обратному току жидкости.
Изделие может иметь резьбовое или фланцевое соединение, в зависимости от этого максимум давления сети составляет 10 и 16 бар. Максимальная температура среды не должна превышать +70 ˚С.
Чугунный корпус покрыт эпоксидной краской, контроль герметичности производится с помощью специального отверстия. Предусмотрена возможность забора проб воды, а также спуск жидкости из стояков системы. Изделие производится с условными проходами от 50 до 200 мм.
