Результаты выбора по фильтру:

Подробное описание

Основное предназначение вентиля - установка на трубопроводах, работающих под водянным паром, в качестве запорного устройства.

Среда применения:

  • вода, водяной пар

Технические характеристики вентиля (клапана) латунного 15Б1п

Вентиль (клапан) латунный 15Б3р/э

Применяемый материал:

  • корпус: латунь ЛС59-1 ГОСТ 15527-2004 или латунь ЛЦ40Сд по ГОСТ 17711-93
  • уплотнение штока: фторопласт (PTFE)
  • тип присоединения: муфтовый
  • способ управления : ручной

Класс герметичности затвора: С по ГОСТ 9544-2005.

Рабочее давление: 1,6 МПа.

Класс герметичности затвора: А по ГОСТ 9544-2005.

Основные габаритные и присоединительные размеры

DN, мм

Н, мм

L, мм

D, мм

PN, Мпа

Среда

15

80

55

50

1,6

насыщенный пар +200С

20

80

65

50

25

95

80

65

32

86

95

65

40

106

110

80

50

106

132

80



Подробное описание

Стояк с указателем открытия Jafar 9114 под привод Фабрика Jafar

Применяется в сетях питевого водоснабжения, канализации, технологических сетях для ручного управления задвижками и иными устройствами расположенными в подземных коммуникациях.

Особенности:

  • Стояк из ковкого чугуна.
  • Индикатор положения.
  • Металлические элементы защищены от коррозии.
  • Стандартное исполнение:
    эпоксидная краска RAL5005 250 мкм

Установка производится с фиксированным корпусом вертикально или при помощи карданов под углом.

Стояк с указателем открытия Jafar 9114 ,схема

Применяемые материалы:

№ Деталь Материал
1 Верхний корпус Чугун EN-GJL-250 PN-EN 1561: 2000
2 Шток Нержавеющая сталь X20Cr13 PN-EN 10088-1: 2007
3 Пробка Латунь CuZn39PbAl1-B PN-EN 1982: 2008
4 Монтажный фланец Чугун EN-GJL-250 PN-EN 1561: 2000
5 Сцепление Чугун EN-GJL-250 PN-EN 1561: 2000
6 Стояк Чугун EN-GJS-400-15 PN-EN 1563:2000
7 Соединитель Нержавеющая сталь X20Cr13 PN-EN 10088-1:2007
8 Дистанционная труба Сталь R45 PN-89/H-84023/07
9 Стрелка Латунь CuZn39PbAl1-B PN-EN 1982: 2008
10 Предохранительное кольцо Сталь 65G PN-74/H-84032
11 Подкладка штока Тарнамид T27 PN-EN ISO 1874: 2004
12 Резиновый пыльник Резина EPDM PN-ISO 1629: 2005
13 Колесо Чугун EN-GJL-250 PN-EN 1561: 2000
14 Пружинный штырь Сталь St3S/Zn5 PN-EN ISO 8752
15 Болт Сталь PN-EN ISO 4014
16 Болт Сталь St3S/Zn5 PN-EN ISO 4017
17 Чека СтальSt3S/Zn5 PN-EN ISO 4017
18 Гайка Нержавеющая сталь PN-EN ISO 4032
19 Шайба Сталь St3S/Zn5 PN-EN ISO 7093


Типоразмеры стояка с указателем под привод Jafar 9114

DN H D K I C n d1 d2 d3 d4 n1
мм - мм -
40 960 220 190 12 20 8 90 70 20 9 4
50 125 102 11
65
80
100 965
125
150
200 320 280 16
250 975 175 140 30 18
300
350 30
400 990
500
600



Чертеж шарового крана + Габаритные и присоединительные размеры

Шаровые краны для нефти и нефтепродуктов DN 100-300 мм, PN 1,6 - 16 МПаШаровые краны с ручным управлением для нефти и нефтепродуктов DN 100-300 мм, PN 1,6 - 16 МПа

Размеры и масса указаны для справок.



Подробное описание

Основное предназначение вентиля - установка на трубопроводах, работающих под водянным паром, в качестве запорного устройства.

Среда применения:

  • вода, водяной пар

Технические характеристики вентиля (клапана) латунного 15Б1п/м

Вентиль (клапан) латунный 15Б1п/м

Применяемый материал:

  • корпус: латунь ЛС59-1 ГОСТ 15527-2004 или латунь ЛЦ40Сд по ГОСТ 17711-93
  • уплотнение штока: фторопласт (PTFE)
  • тип присоединения: муфтовый
  • способ управления : ручной

Класс герметичности затвора: С по ГОСТ 9544-2005.

Рабочее давление: 1,0 МПа.

Класс герметичности затвора: А по ГОСТ 9544-2005.



Основные габаритные и присоединительные размеры

DN, мм

Н, мм

L, мм

D, мм

PN, Мпа

Среда

15

80

55

50

1,0

насыщенный пар +200С

20

80

65

50

25

95

80

65

32

86

95

65

40

106

110

80

50

106

132

80



Подробное описание

Фабрика Jafar

Трубная соединительная муфта Jafar RR 9122Применяется в сетях питевого водоснабжения, канализации и других технологических сетях с неагрессивной средой для быстрого соединения труб при прокладке или ремонтных работах.

Особенности:

  • Номинальное рабочее давление 1,6 МПа
  • Максимальная температура работы 120°C
  • Муфта из ковкого чугуна.
  • Винты оцинкованные или из нержавеющей стали
  • Металлические элементы защищены от коррозии
  • Стандартное исполнение:
    эпоксидная краска RAL5005 250 мкм

Установка производится  в любом положении


Трубная соединительная муфта Jafar RR 9122 ,схема

Применяемые материалы:

Nr Деталь Материал
1 Корпус Чугун EN-GJS-500-7 EN 1563:2000
2 Фланец Чугун EN-GJS-500-7 EN 1563:2000
3 Кольцо РезинаEP DM ISO1629:2005
4 Болт Сталь Fe/Zn5, Сталь A 2 EN ISO 4017: 2004
5 Гайка Сталь Fe/Zn5, Сталь A 2 EN ISO 4017: 2004
6 Шайба Сталь Fe/Zn5, Сталь A 2 EN ISO 4017: 2003


Типоразмеры соединительной муфты 9122

DN Dz L Вес
мм кг
40/50 47-60 190 2,2
50/65 57-72 210 4
50/65/80 68-85 4,5
80/100 84-106 5
100/125 103-116 108-130 210 7,5
230 7
125/150 128-146 134-155 210 7,2
230 7,7
150/175/200 153-175 165-185 210 8,6
230 8
175/200 184-207 260 11,5
200 208-225 218-236, 222-250 12
14/14,5
250 246-270, 264-284 282-306 300/260 17
300 20
300 305-326, 315-335 335-355, 360-386 260/300 21/23
300 24
350 386-410 300 28
400 408-435, 425-458 465-500 260/300 29/34
330 40



Чертеж шарового крана + Габаритные и присоединительные размеры

Шаровые краны для нефти и нефтепродуктов DN 150-1200 мм, PN 10,0 МПа

Размеры и масса указаны для справок.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.



Подробное описание

Вентиль применяется на пожарных трубопроводах в качестве запорного устройства

Среда применения:

  • вода

Технические характеристики вентиля (клапана) латунного пожарного 15Б3р

Вентиль (клапан) латунный пожарный 15Б3р

Применяемый материал:

  • корпус: латунь ЛС59-1 ГОСТ 15527-2004 или латунь ЛЦ40Сд по ГОСТ 17711-93
  • уплотнение штока: фторопласт (PTFE)
  • тип присоединения: муфтовый
  • способ управления : ручной

Класс герметичности затвора: С по ГОСТ 9544-2005.

Рабочее давление: 1,0 МПа.

Класс герметичности затвора: А по ГОСТ 9544-2005.



Основные габаритные и присоединительные размеры

DN, мм

H, мм

L, мм

D, мм

PN, Мпа

Среда

50

106

142

80

1,0
Вода +70 С



Подробное описание

Трубная соединительная муфта Jafar для полиэтиленовых труб 9123Фабрика Jafar

Применяется в сетях питевого водоснабжения, канализации и других технологических сетях, выполненных из полиэтиленовых труб, для быстрого монтажа новых трубопроводов или выполнении ремонтных работ.

Особенности:

  • Номинальное рабочее давление 1,6 МПа
  • Максимальная температура работы 120°C
  • Кольцо FORSHEDA обеспечивает простой и быстрый монтаж.
  • Специальное латунное кольцо фиксирует трубу и блокирует ее выпадение.
  • Все элементы защищены от коррозии.
Трубная соединительная муфта Jafar RR 9123 ,схема

Применяемые материалы:

№ Деталь Материал
1 Корпус ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
2 Фланец ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
3 Кольцо латунь CuZn39PbAl1-B PN-EN1982:2008
4 Кольцо FORSHEDA 575 резина EPDM PN-ISO 1629:2005
5 Болт сталь PN-EN ISO 4762:2006
6 Шайба сталь PN-EN ISO 4762:2006
7 Труба полиэтилен


Типоразмеры соединительной муфты для полиэтиленовых муфт Jafar 9123

Dz L E Вес
мм кг
63 180 85 4,7
90 190 90 6,6
110 190 90 7,4
160 230 110 16,5
225 276 133 20
280 310 150 23,2
315 368 179 32



Чертеж шарового крана + Габаритные и присоединительные размеры

Шаровые краны с электроприводом для нефти и нефтепродуктов 50, 80. 100ммКраны шаровые с электроприводом для нефти и нефтепродуктов DN 50 - 80 - 100 мм

Размеры и масса указаны для справок.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.



Подробное описание

Сигнализатор загазованности SEITRON RGDMETMP1Сигнализатор загазованности SEITRON RGDMETMP1 предназначен для измерения уровня концентрации природного газа (метана) в промышленных и бытовых помещениях. Может использоваться как элемент запорной арматуры. Прибор позволяет подключать внешний сенсор SGA и резервную аккумуляторную батарею  ACCSGB6A.

  • напряжение питания: 230V~-15 %+10 %
  • степень защиты: IP40
  • габаритные размеры (мм): 130×100×62

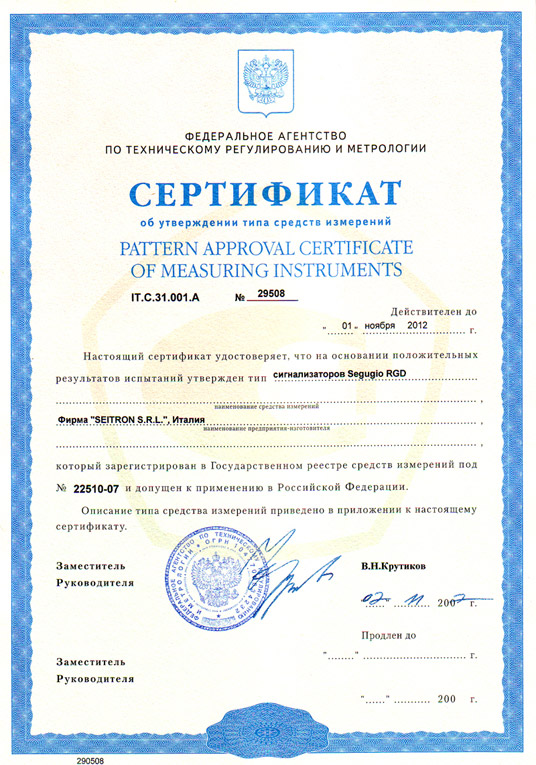

Сертификат
  Сертификат соответствия
 Разрешение


Технические характеристики сигнализатора загазованности SEITRON RGDMETMP1

Детектируемый газ природный газ (метан)
Максимальный ток через выходные контакты реле 2 A/250 V~
Чувствительность датчика 20 % метана
от нижнего предела воспламеняемости газа
Световая индикация:
зеленый включено
красный реле сработало
желтый неисправность
Звуковая тревога 85 дБ
Возможность подключения внешнего сенсора SGA



Подробное описание

Фабрика Jafar

Соединительный фланец Jafar RK 9144Применяется в сетях питевого водоснабжения, канализации и других технологических сетях, выполненных из полиэтиленовых труб, для быстрого монтажа новых трубопроводов или выполнении ремонтных работ.

Особенности:

  • Фланцевое соединение PN-EN 1092-2:1999
  • Номинальное рабочее давление 1,6 МПа
  • Максимальная температура работы 120°C
  • Фланец изготовлен из чугуна
  • Резиновая прокладка EPDM позволяет легко установить трубы без перекосов. Форма прокладки
    обеспечивает хорошее прилегание в местахмалых дефектов, неровностей, возникающих в результате коррозии
  • Все элементы защищены от коррозии.
Соединительный фланец Jafar RK 9144 ,схема

Применяемые материалы:

№ Деталь Материал
1 Корпус ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
2 Фланец ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
3 Кольцо резина EPDM PN-ISO 1629:2005
4 Болт сталь Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004
5 Гайка сталь Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004
6 Шайба сталь Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004


Типоразмеры соединительного фланца Jafar RK 9144

DN Dz L Вес
мм кг
50/65 57-72 120 5
50/65/80 68-85 6
80/100 84-106 6
100/125 103-116, 108-130 7,8/7
125/150 128-146, 134-154 9,6/9
150/175/200 153-175, 165-185 11
175/200 184-207 13,6
200 208-225, 218-236, 222-250 150 14,5
250 246-270, 264-284, 282-306 150 18,5/18,5 22
300 305-326, 315-335, 334-355, 360-386 23/27 28/36
350 360-386, 386-410 25/28
400 408-435, 425-458, 465-500 180 28/30 44



Чертеж шарового крана + Габаритные и присоединительные размеры

Краны шаровые для нефти и невтепродуктов, с электроприводом, 50-80-100мм по ТУ 3742/009/05785572/2007Шаровые краны с электроприводом, 50-80-100мм, для нефти и нефтепродуктов

Размеры и масса указаны для справок.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.



Подробное описание

Сигнализатор загазованности SEITRON RGDCO0MP1Сигнализатор загазованности SEITRON RGDMETMP1 предназначен для обнаружения угарного газа СО в промышленных помещениях, котельных, автостоянках, жилых помещениях. Прибор соответствует Инструкции Госгортехнадзора РД-12-341-00. Сигнализатор имеет два порога срабатывания контактов реле при достижении пороговых концентраций СО, выходное реле на каждом пороге, кнопку тестирования, возможность управления отсечным газовым клапаном и вентилятором.

Пороги срабатывания:

  • I порог: 20 мг/м3
  • II порог: 100 мг/м3
  • напряжение питания:230V~-15 %+10 %
  • габаритные размеры (мм): 184×84×40
Сертификат
 Сертификат соответствия
 Разрешение


Технические характеристики сигнализатора загазованности SEITRON RGDCO0MP1

Детектируемый газ СО (угарный газ)
Срабатывание контактов реле при достижении пороговых концентраций СО, мг/м³:
1 порог 20
2 порог 100
Максимальный ток через выходные контакты реле 2 A/250V~
Световая индикация:
зеленый включено
красный реле сработало
желтый неисправность
Звуковая тревога, дБ 85



Подробное описание

Трубная соединительная муфта Jafar MaxiFit 9151Фабрика Jafar

Применяется в сетях питевого водоснабжения, канализации и других технологических сетях для ремонта и монтажа труб из стали, чугуна, полиэтилена.

Особенности:

  • Фланцевое соединение PN-EN 1092-2:1999
  • Номинальное рабочее давление 1,6 МПа
  • Максимальная температура работы 100°C
  • Муфта изготовлена из чугуна
  • Резиновая прокладка EPDM позволяет легко
    установить трубы без перекосов. Форма прокладки
    обеспечивает хорошее прилегание  в местах
    дефектов, неровностей, возникающих в
    результате коррозии
  • Все элементы защищены от коррозии.

Технические характеристики соединительной муфты MaxiFit 9151

Трубная соединительная муфта Jafar MaxiFit 9151 ,схема



№ Деталь Материал
1 Корпус ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
2 Фланец ковкий чугун EN-GJS-500-7 PN-EN 1563:2000
3 Кольцо резина EPDM PN-ISO 1629:2005
4 Болт сталь  Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004
5 Гайка сталь  Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004
6 Шайба сталь  Fe/Zn5, Stal A2 PN-EN ISO 4017: 2004
DN* Dz L A M Вес
    мм     кг
40 47,9-59,5 190 100 149,5 3,1
50 57-74 190 95 154,5 3,0
65 63-85 190 95 173,5 3,6
80 85-107 190 95 195,5 4,1
100 107-132 190 95 224,5 4,8
125 132-158 190 95 254,5 6,0
150 158-184 190 95 280,5 6,9
175 189-212 230 130 306,5 9,4
200 218-244 230 130 342,5 10,9
225 243-269 230 130 367,5 12,4
250 266-295 230 130 399,5 14,6
300 315-349 230 130 462,5 19,4



Чертеж шарового крана + Габаритные и присоединительные размеры

Краны шаровые с электроприводом для нефти и нефтепродуктов DN 150, 200, 250 ммКраны шаровые для нефти и нефтепродуктов, с электроприводом. DN 150, 200, 250 мм. Исполнение по ТУ 4220/007/05785572/2000

Размеры и масса указаны для справок.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.



Страницы:
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
28
|
29
|
30
|
31
|
32
|
33
|
34
|
35
|
36
|
37
|
38
|
39
|
40
|
41
|
42
|
43
|
44
|
45
|
46
|
47
|
48
|
49
|
50
|
51
|
52
|
53
|
54
|
55
|
56
|
57
|
58
|
59
|
60
|
61
|
62
|
63
|
64
|
65
|
66
|
67
|
68
|
69
|
70
|
71
|
72
|
73
|
74
|
75
|
76
|
77
|
78
|
79
|
80
|
81
|
82
|
83
|
84
|
85
|
86
|
87
|
88
|
89
|
90
|
91
|
92
|
93
|
94
|
95
|
96
|
97
|
98
|
99
|
100
|
101
|
102
|
103
|
104
|
105
|
106
|
107
|
108
|
109
|
110
|
111
|
112
|
113
|
114
|
115
|
116
|
117
|
118
|
119
|
120
|
121
|
122
|
123
|
124
|
125
|
126
|
127
|
128
|
129
|
130
|
131
|
132
|
133
|
134
|
135
|
136
|
137
|
138
|
139
|
140
|
141
|
142
|
143
|
144
|
145
|
146
|
147
|
148
|
149
|
150
|
151
|
152
|
153
|
154
|
155
|
156
|
157
|
158
|

© 2024 Ингазтех

Обратная связь

Разработка сайта – DZEN BURO
