Подробное описание

Стальной цельносварной шаровой кран для врезки в действующие сети-полнопроходный

Нержавеющий кран для врезки - редуцированный

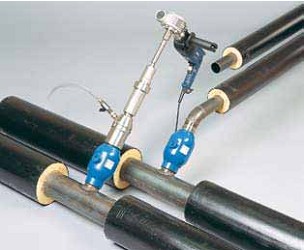

Присоединение  к действующей сети без прерывания ее работы - когда угодно, вне зависимости от времени года

Нет необходимости опорожнения системы: экономия энергии: тепло, вода, ингибиторы

Легкость и безопасность монтажа

Получение  тепла не прерывая работы и без помех другим пользователям сети

При  врезке  в  действующую сеть необходимо соблюдать специальные Инструкции Naval Oy.

Особенности

• Naval Oy изготавливает все краны в соответствии с требованиями Директивы ЕС (97/23/EY) «Сосуды, работающие     под давлением».
• Метод оценки - Модуль Н или полная проверка качества, которую контролирует Сертификационный Центр Det Norske  Veritas.

Naval  Oy  имеет

Сертификаты  ISO  9001  и  ISO 14001, а также сертификаты и одобрения разных стран, в том числе Сертификат Госстандарта и Разрешение Гостехнадзора РФ.

Технические характеристики крана Naval  Flowserve для врезки в действующие сети

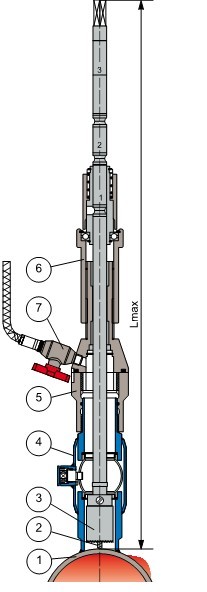

Поз Деталь 1 ДЕЙСТВУЮЩИЙ ТРУБОПРОВОД 2 ЦЕНТРОВОЧНОЕ СВЕРЛО 3 ФРЕЗА 4 КРАН ДЛЯ ВРЕЗКИ 5 АДАПТЕР 6 ДРЕЛЬ 7 КРАН ДЛЯ ПРОМЫВКИ

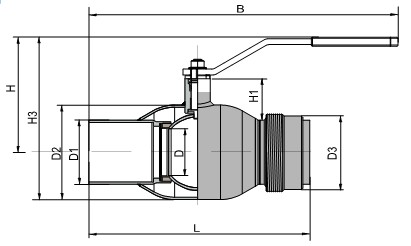

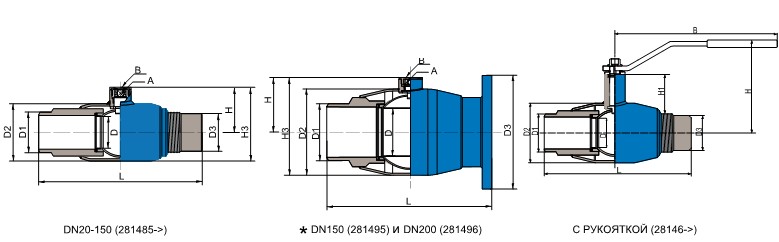

КРАН NAVAL ДЛЯ ВРЕЗКИ В ДЕЙСТВУЮЩУЮ СЕТЬ СТАЛЬНОЙ ПОЛНОПРОХОДНОЙ

Lmax = см. Рисунок на соседней странице
КРАН NAVAL ДЛЯ ВРЕЗКИ В ДЕЙСТВУЮЩУЮ СЕТЬ НЕРЖАВЕЮЩИЙ РЕДУЦИРОВАННЫЙ

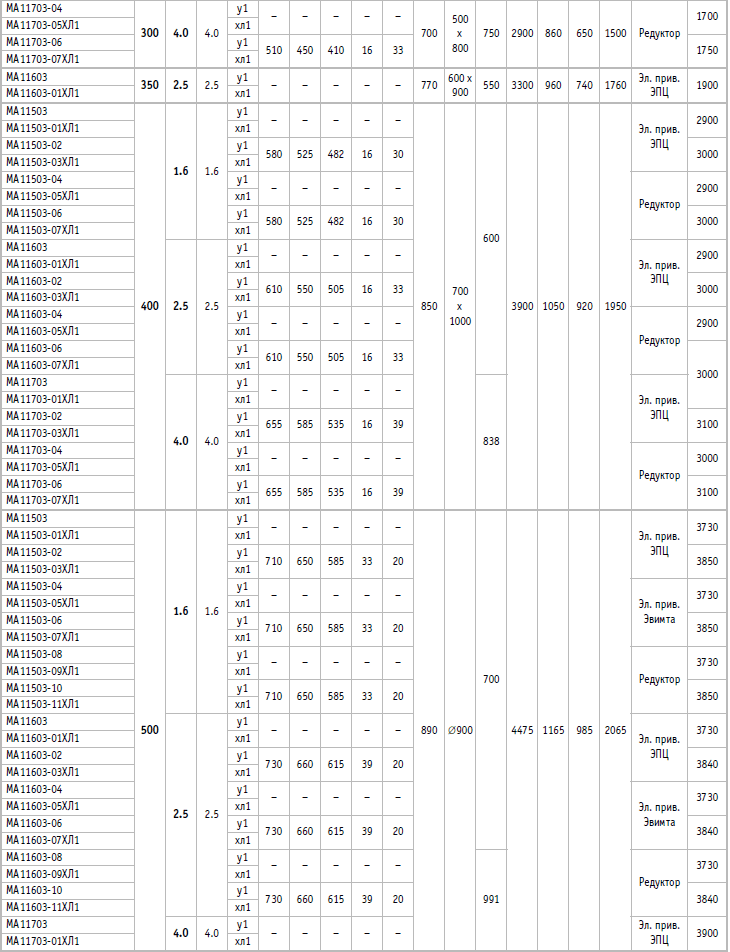

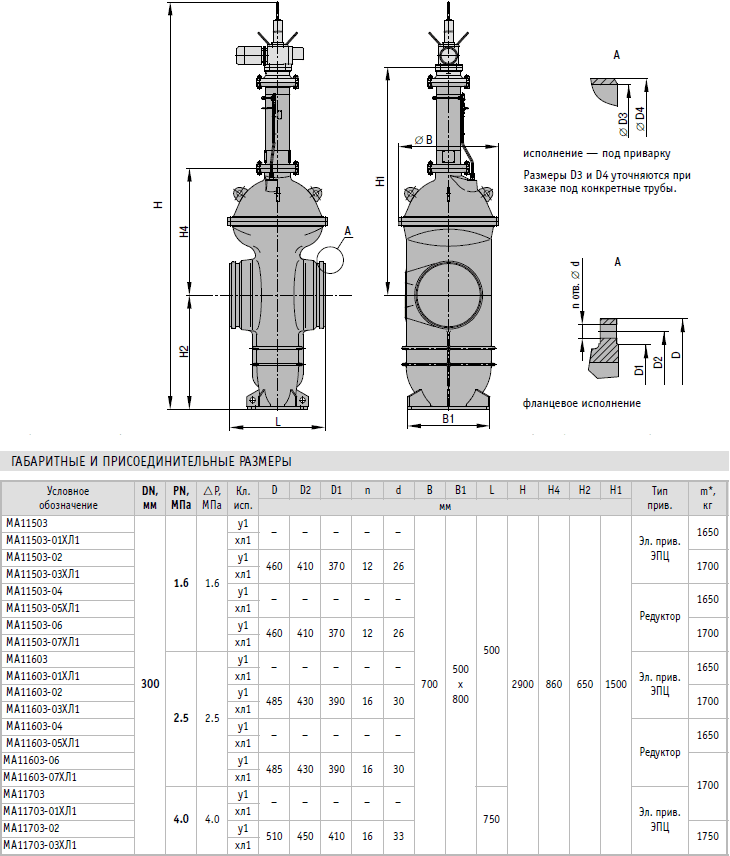

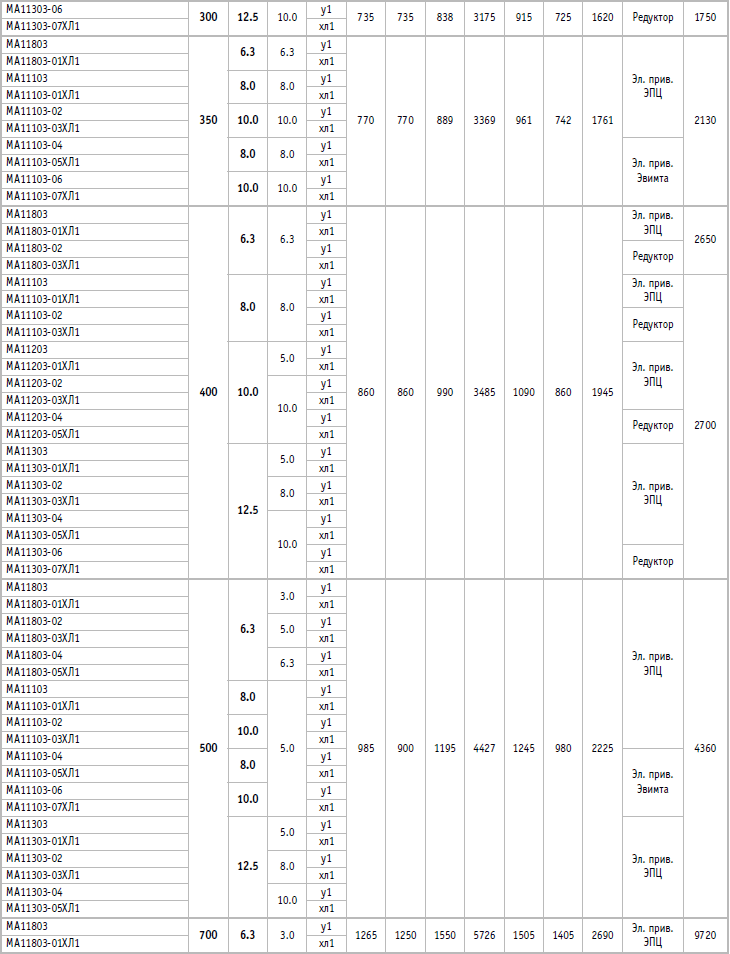

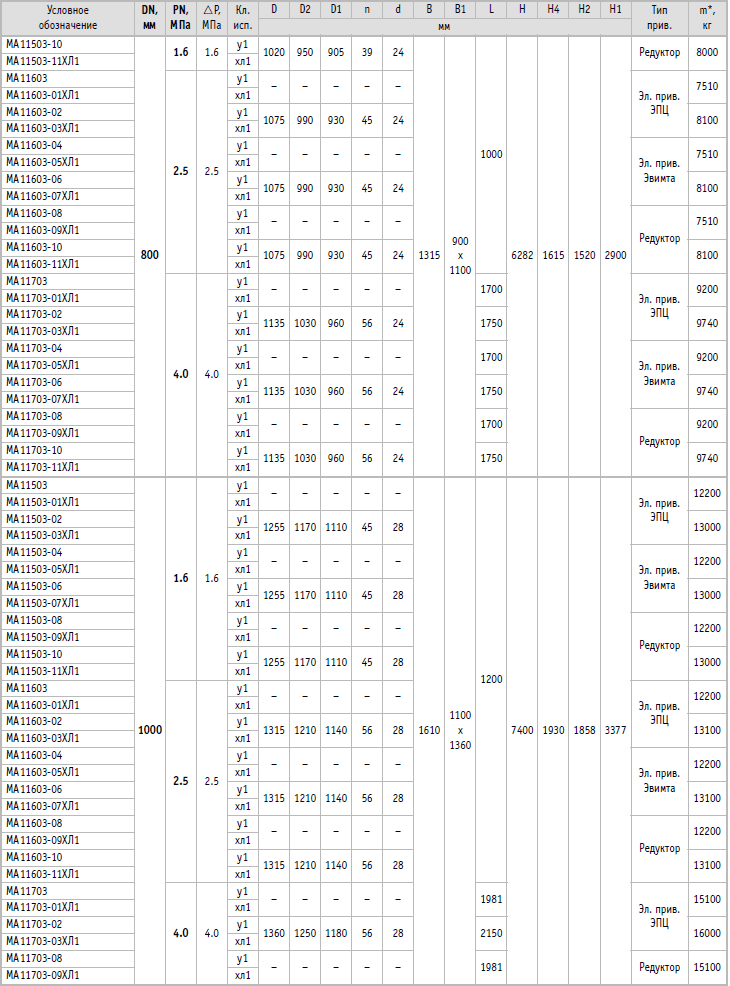

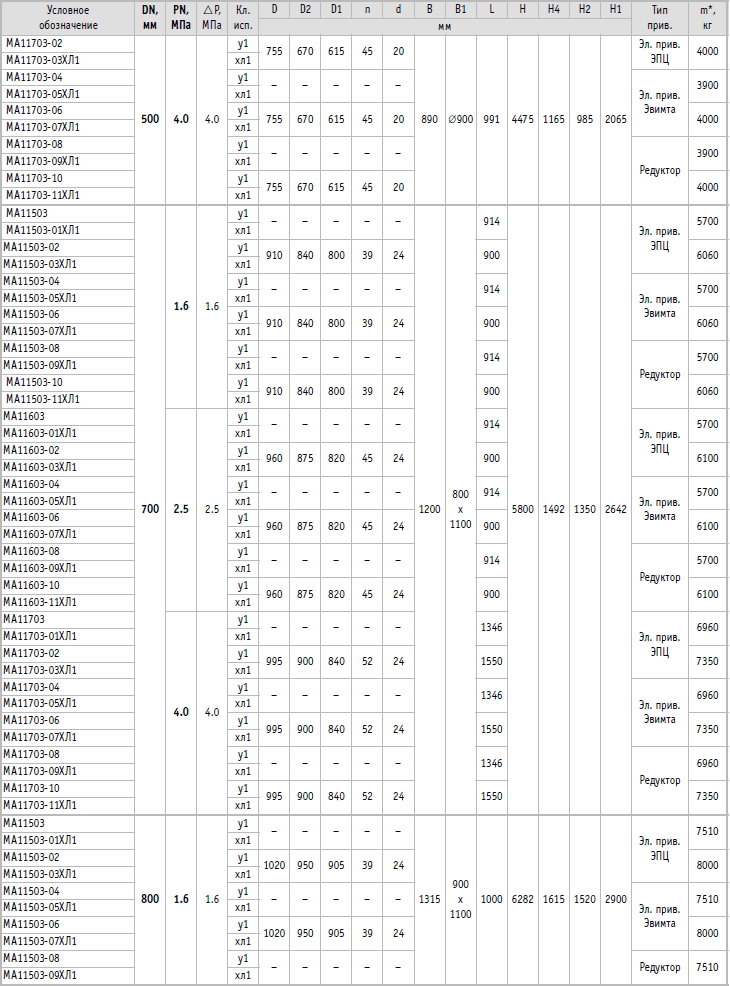

Чертеж задвижки + Габаритные и присоединительные размеры

Возможна комплектация задвижек электроприводами различных производителей.

Допускается изготовление и поставка задвижек с приваренными катушками.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.

Размеры и масса указаны для справок.
Размеры присоединяемой трубы уточняются при заказе.
* Масса указана без учета массы электропривода.

Подробное описание

Компоненты:

Подробное описание

Вантуз предназначен для установки в водопроводных, канализационных сетях, промышленных трубопроводах с неагрессивной средой потока для автоматического удаления воздуха из системы

Особенности:

• Фланцевые соединения согл.PN-EN 1092-2: 1999
• Резьбовые соединения согл. PN-EN 10226-1:2006
• Класс герметичности А
• Максимальное рабочее давление PN 16
• Максимальная рабочая температура 70 °C
• окраска - эпоксидная краска RAL5015 слоем толщиной 250 мкм

Типоразмеры воздушного вантуза Jafar 7010, 7040

Кран предназначен для регулировки потока рабочей среды в отопительных, охладительных  трубопроводах и в  трубопроводах различных технологических процессов.

КОНСТРУКЦИЯ

• Кран имеет новую запатентованную конструкцию для улучшения расходной характеристики.
• Специальные пластины внутри шара способствуют оптимальной регулировке.
• Новая конструкция применяется в размерах DN40-250.
• Корпус и патрубки сварены в единое целое.
• Углеродно-тефлоновые уплотнительные прокладки усиленные О-образными кольцами, стойки к износу, воздействию химикалий и загрязнений.
• Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно работает и после многих лет эксплуатации.
• Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификациях DN65-150 оба заменяемы).
• Тефлоновая прокладка между шпинделем  и втулкой шпинделя работает также как уплотнительная поверхность.
• Начиная с модификации DN65 шпиндель дополнительно оборудован нержавеющей подшипниковой втулкой.
• Краны оборудованы отводами измерения

Имеются следующие сертификаты:

Сертификат соответствия ГОСТ Р,

Разрешение Ростехнадзора, ИСО 9001, ИСО 14001.

CВОЙСТВА

Конструкция Navaltrim способствует сочетанию линеарности и высокой четкости с широким диапазоном регулировки. В полностью открытом положении кран имеет очень низкое сопротивление, а за счет специальных внутришаровых пластин четкая регулировка возможна даже при высоких перепадах давления,
практически без турбулентности и кавитации. В результате отводы измерения перепада давлений дают
четкую информацию.

Кран не требует ухода, его не надо подтягивать или смазывать. Долгий срок эксплуатации, быстрый монтаж
и низкие эксплуатационные расходы. Высокий шпиндель совместно  с округлой внешней формой крана
делают изоляционные работы легко выполнимыми. Ручка крана съемная и при необходимости еë можно
переставить на 180°С. Кран снабжен четкой шкалой регулировки, и краны с ручкой фиксируются в заданном
режиме.

Технические характеристики нержавеющих линейных регулирующих шаровых кранов NAVALTRIM

Поз Деталь Материал 1 КОРПУС Сталь нержавеющая 1.4404 2 КОРПУС ШПИНДЕЛЯ Сталь нержавеющая 1.4404 3 ШАР Сталь нержавеющая 1.4404 4 ШПИНДЕЛЬ Сталь нержавеющая 1.4440 5 РЕГУЛИРОВОЧНЫЕ ПЛАСТИНЫ Сталь нержавеющая 1.4404 6 УПЛОТНЕНИЕ Тефлон усиленный PTFE+GF 7 КОЛЬЦО ОПОРНОЕ Сталь нержавеющая 1.4404 8 ПРУЖИНА Сталь нержавеющая 1.4404 9 О-КОЛЬЦО ВИТОН FPM 10 ПЛАСТИНА УПЛОТНЯЮЩАЯ Тефлон PTFE 11 РЕГУЛИРОВОЧНАЯ ПЛАСТИНА Сталь нержавеющая 1.4404 12 ОГРАНИЧИТЕЛЬ Сталь нержавеющая 1.4404 13 БЛОКИРОВКА РЕГУЛИРОВКИ Сталь нержавеющая 1.4404 14 ВИНТ КРЕПЕЖНЫЙ Сталь нержавеющая 1.4404 15 РУКОЯТКА Сталь оцинкованная   16 ПАТРУБОК ДЛЯ ИЗМЕРЕНИЙ Сталь нержавеющая 1.4404 17 ПАТРУБОК Сталь нержавеющая 1.4404

Нержавеющий линейный регулирующий шаровый кран NAVALTRIM приварной

DN PN НАВАЛ № L D H H1 H2 B B1 KG 15 40 266 403 230 21,3 103 71 18 145 50 1,2 20 40 266 405 230 26,9 103 71 18 145 50 1,2 25 40 266 406 260 33,7 116 79 22 145 50 1,6 32 40 266 407 260 42,4 116 79 22 145 50 1,6 40 40 266 408 260 48,3 111 82 29 188 50 2,3 50 40 266 409 300 60,3 118 88 29 188 50 3,4 65 25 266 410 300 76,1 150 120 50 278 40 4,7 80 25 266 411 300 88,9 160 127 53 278 40 5,9 100 25 266 412 325 114,3 175 139 47 279 40 7,9 125 16 266 413 325 139,7 220 152 63 400 25 14,3 150 16 266 414 350 168,3 240 167 68 600 25 20,9 200 16   266 416 390 219,1 271 193 80 900 20 40,0 250 16 266 417 520 273,0 345 219 104 1200 20 80

Нержавеющий линейный регулирующий шаровый кран NAVALTRIM приварной с редукотором

DN PN НАВАЛ № L D H H1 H2 B B1 C KG 125 16 266 433 325 139,7 276 68 152 145 25 50 20 150 16 266 434 350 168,3 297 74 167 145 25 50 25 200 16 266 436 390 219,1 369 94 193 196 20 75 50 250 16 266 437 520 273,0 451 122 219 236 20 100 100

Регулировочная шкала Нержавеющий линейный регулирующий шаровый кран NAVALTRIM фланцевый

DN PN НАВАЛ № L D D1 D2 H H1 H2 B B1 KG 15 40 266 503 250 95 65 14 103 71 18 145 60 1,8 20 40 266 505 250 105 75 14 103 71 18 145 60 2,0 25 40 266 506 280 115 85 14 116 74 22 145 60 4,3 32 40 266 507 280 140 100 18 116 79 22 145 60 5,0 40 40 266 508 270 150 110 18 111 82 29 188 55 8,0 50 40 266 509 310 165 125 18 118 88 29 188 55 10,0 65 25 266 510 310 185 145 18 150 120 50 278 45 12,0 80 25 266 511 310 200 160 18 160 127 53 278 45 15,0 100 25 266 512 350 220 180 18 175 139 47 279 52 18,0 125 16 266 513 360 250 210 18 230 152 63 400 42 26,0 150 16 266 514 390 285 240 22 240 167 68 600 45 33,0 200 16 266 516 500 340 295 22 271 193 80 900 20 50,0 250 16 266 517 650 450 355 26 345 219 104 1200 20 100,0

Нержавеющий линейный регулирующий шаровый кран NAVALTRIM фланцевый с редуктором

DN PN НАВАЛ № L D D1 D2 H H1 H2 B B1 C KG 125 16 266 533 360 250 210 18 276 68 152 145 42 50 30 150 16 266 534 390 285 240 22 297 74 167 145 25 50 38 200 16 266 536 500 340 295 22 369 94 193 196 20 75 50 250 16 266 537 650 405 355 26 451 122 219 236 20 100 115

ДИСТАНЦИЯ УСПОКОЕНИЯ РЕГУЛИРОВОЧНОГО КРАНА NAVALTRIM

NAVALTRIM предлагает более короткую дистанцию успокоения по сравнению с традиционными кранами с V-отверстием

ПОТЕРЯ ДАВЛЕНИЯ

В случае, если значение предрегулировки не подсчитано, его можно расчитать из регулировочных таблиц, при известных значениях потока и потери давления, либо посчитать с помощью формулы ниже:

РАЗЛИЧНЫЕ ТЕПЛОНОСИТЕЛИ

Указанные в брошюре значения Kv подсчитаны для воды, но могут также рассчитываться для других теплоносителей (х) с помощью следующей формулы:

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

ЭЛЕКТРОПРИВОДЫ МОГУТ ПОСТАВЛЯТЬСЯ С ОДНО- ИЛИ ТРЕХФАЗНЫМ ЭЛЕКТРОМОТОРОМ

ТАБЛИЦА КОЭФФИЦИЕНТА Kv

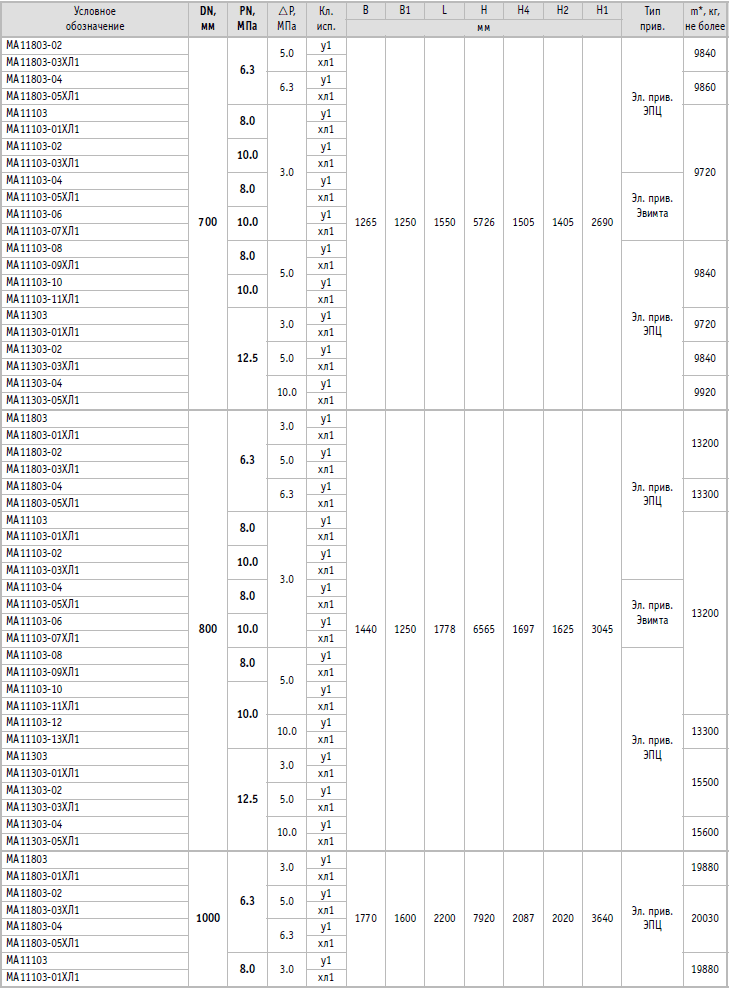

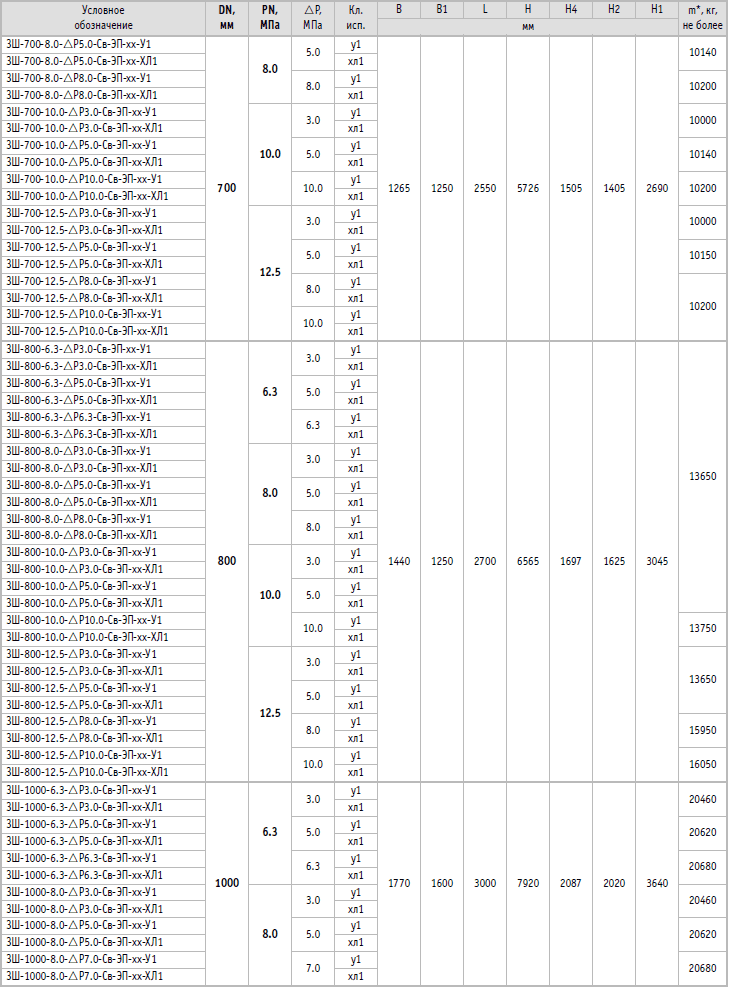

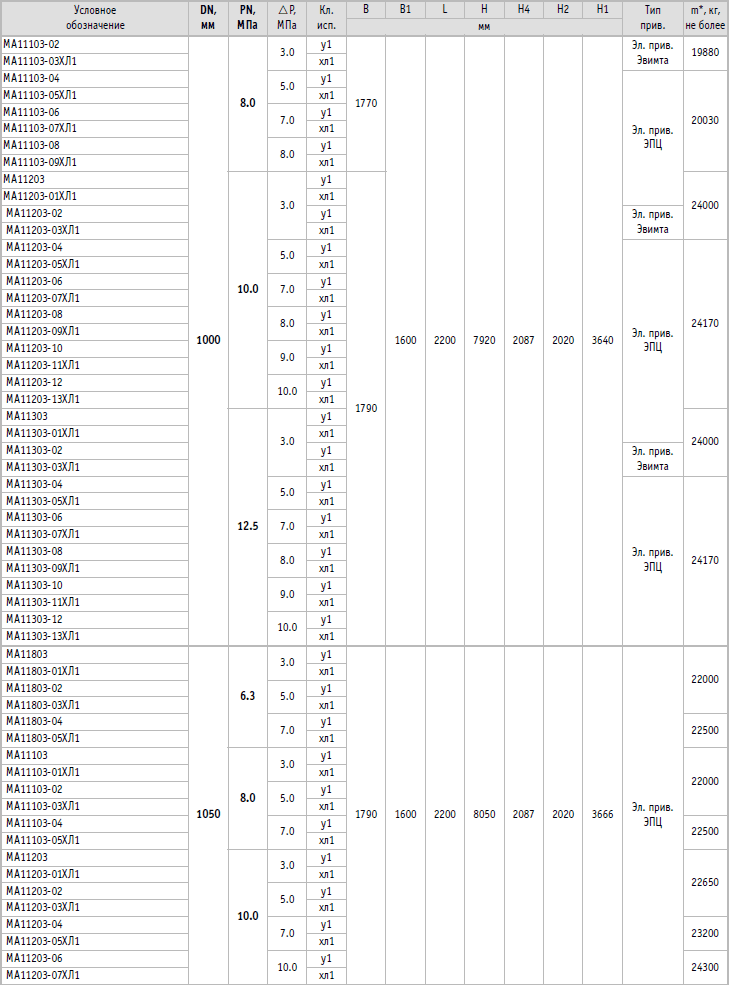

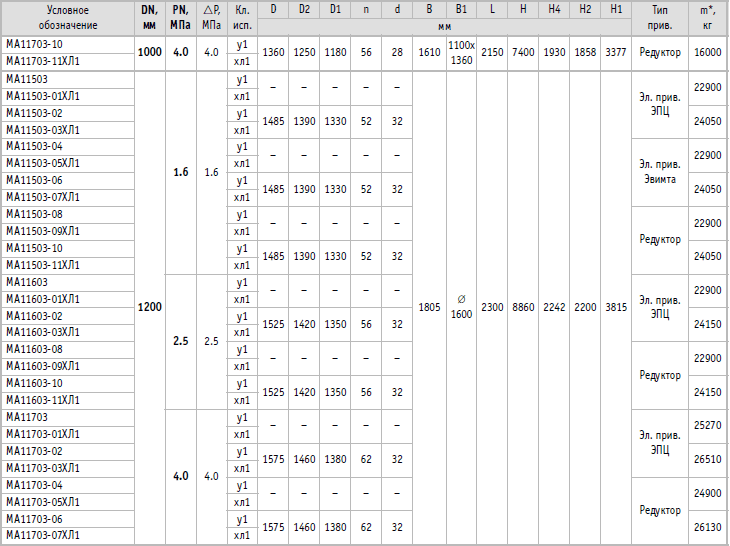

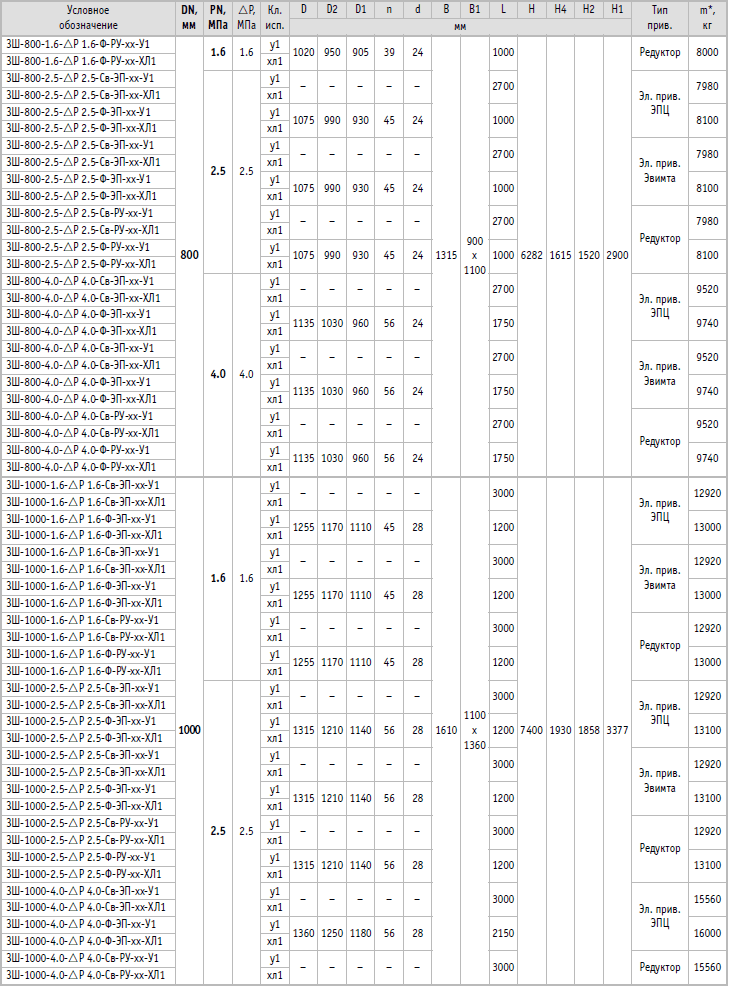

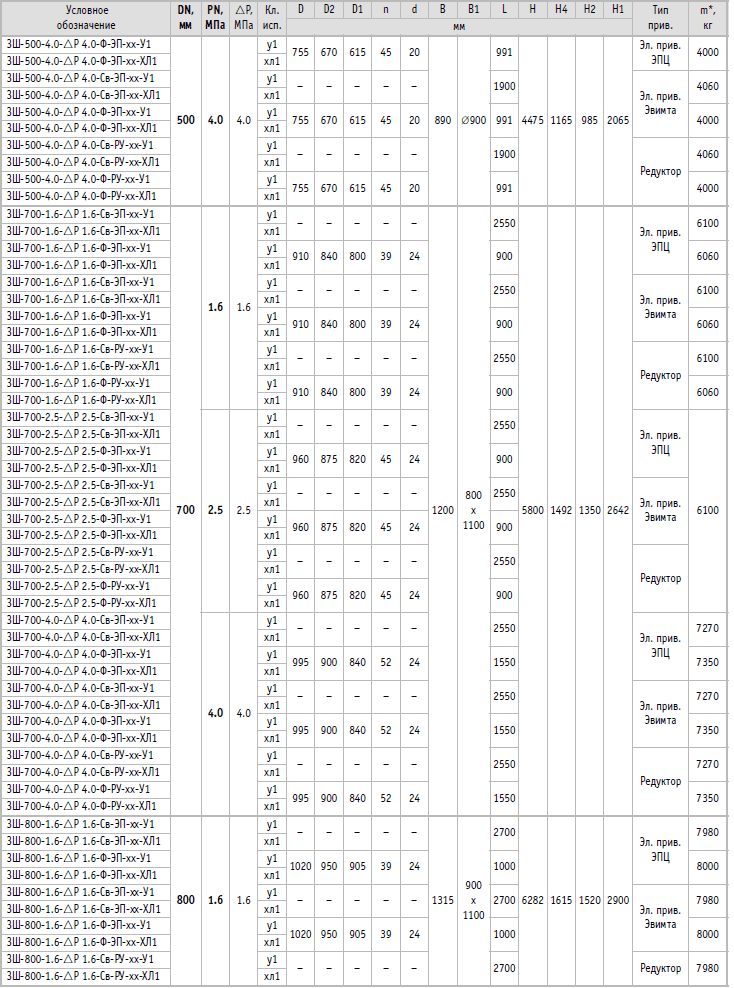

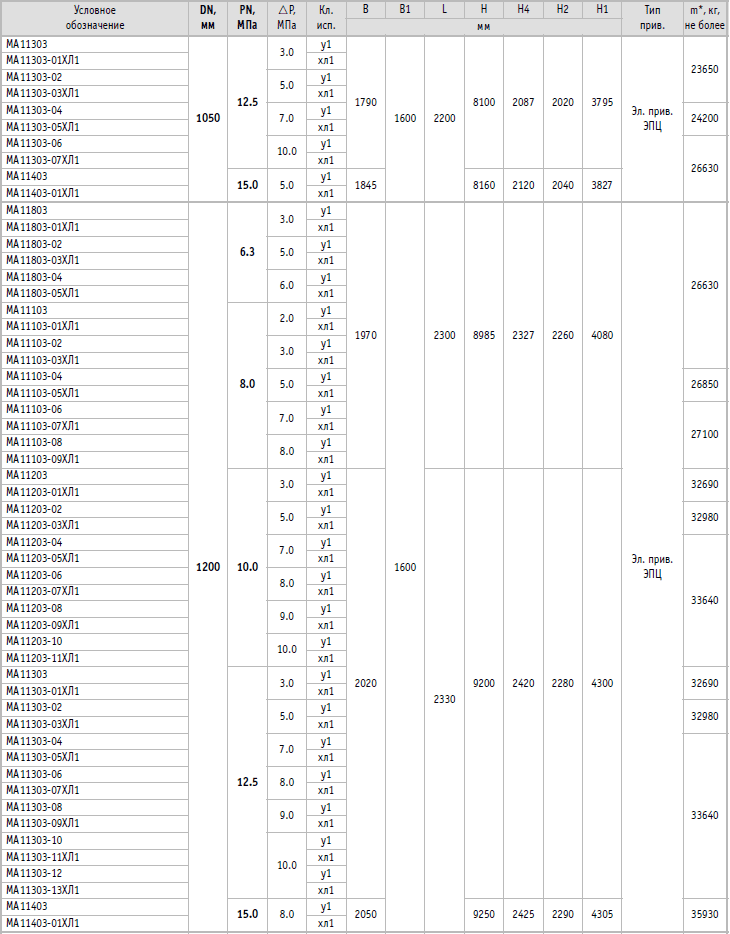

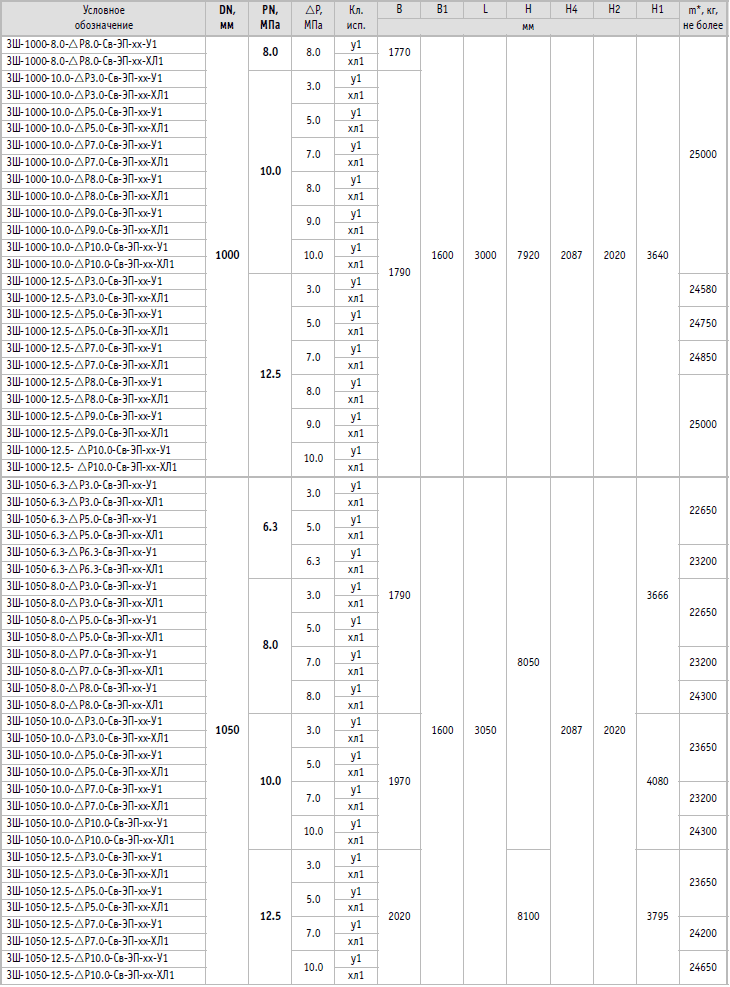

Чертеж задвижки + Габаритные и присоединительные размеры

Возможна комплектация задвижек электроприводами различных производителей.

Допускается, по требованию заказчика, изготовление и поставка задвижек с приваренными катушками.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение.

Размеры и масса указаны для справок.

* Масса указана без учета массы электропривода.

Подробное описание

Подробное описание

Вантуз предназначен для установки в канализационных сетях, ливневой канализации и других системах трубопроводов с неагрессивной средой потока для автоматического удаления воздуха из системы.

Особенности:

• Фланцевые соединения согл.PN-EN 1092-2: 1999
• Резьбовые соединения согл. PN-EN 10226-1:2006
• Класс герметичности  А
• Максимальное рабочее давление PN 10 PN 16
• Максимальная рабочая температура 70 °C
• окраска - эпоксидная краска RAL5015  слоем толщиной 250 мкм

Типоразмеры воздушного вантуза Jafar 7020

Подробное описание

Шаровой кран NAVALSTEAM с полимерным уплотнением специально раpработан для применения в качестве запорного крана в сетях с высокой температурой. Его можно использовать в паровых и конденсатных сетях и в системах горячегомасла.

КОНСТРУКЦИЯ

• Корпус и патрубки сварены в единое целое.
• Полимерные уплотнения, усиленные L – образными кольцами, стойки к износу, воздействию химикалий и загрязнений.
• Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок.
• в работе и надежно служит в течении долгих лет эксплуатации.
• Тарельчатые  пружины  прижимают уплотнения к плавающему шару.
• Таким образом кран имеет высокую плотность при  низких  и  высоких  перепадах давления.
• Противовылетающий шпиндель уплотнен двумя О-образными кольцами из графита.
• Уплотнение  шпинделя можно подтягивать.
• Бронзовая  прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.

СВОЙСТВА

• Кран не требует ухода, подтягивания или смазки.
•  Долгий срок эксплуатации, быстрый
• Быстрый монтаж и низкие эксплуатационные расходы.
• Благодаря   высокому  шпинделю, совместно с круглой внешней формой крана,  изоляционные  работы  легко выполнить.
• Ручка крана съемная и ее можно переставить на 180 град.
• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
• Приводной механизм легко установить даже после монтажа крана.
• Герметичность соответствует стандарту ISO 5208.

Все краны соответствуют требованиям директивы  давления  ЕС  (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соответствие используется модуль «Н». NAVAL OY имеет сертификаты »ISO 9001» по качеству и «ISO 14001» по охране окружающей среды.

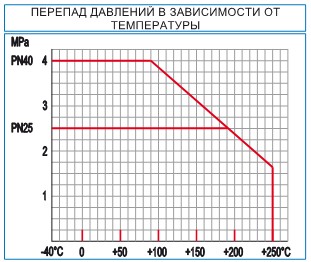

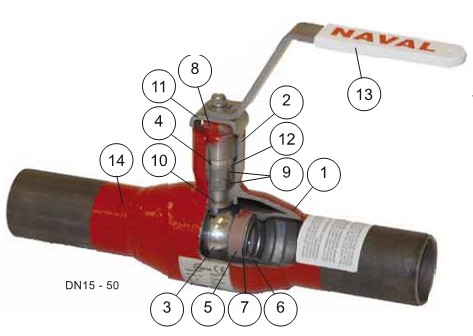

Технические характеристки крана шарового для пара NavalSteam

Поз Деталь Материал DN15-50 DN65- 1 КОРПУС Сталь углеродистая P235GH P235GH 2 КОРПУС ШПИНДЕЛЯ Сталь углеродистая P355NH P355NH 3 ШАР Сталь нержавеющая 1.4404 1.4404 4 ШПИНДЕЛЬ Сталь нержавеющая 1.4057 1.4057 5 УПЛОТНЕНИЕ Тефлон усиленный PTFE+GF PTFE+GF 6 ПРУЖИНА ТАРЕЛЬЧАТАЯ Сталь пружинная     7 КОЛЬЦО ОПОРНОЕ Сталь нержавеющая     8 ВТУЛКА УПЛОТНЯЮЩАЯ Сталь нержавеющая 1.4305   9 УПЛОТНЕНИЕ Графит     10 ПЛАСТИНА УПЛОТНЯЮЩАЯ Бронза     11 ОГРАНИЧИТЕЛЬ Сталь нержавеющая 1.4301   12 ПЛАСТИНА УПЛОТНЯЮЩАЯ Бронза     13 РУКОЯТКА Сталь оцинкованная     14 ПАТРУБОК Сталь углеродистая P235GH P235GH 15 О-КОЛЬЦО     KALREZ/EPDM 16 ГАЙКА С ФЛАНЦЕМ       17 ОГРАНИЧИТЕЛЬ Сталь нержавеющая   1.4404

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ПРИВАРНОЙ

DN PN  NAVAL N:O  L D D1 D2 H H1 B S KG 15 40 274 403 230 10 21,3 33,7 118 32 145 2,0 0,6 20 40 274 405 230 15 26,9 42,4 122 33 145 2,3 0,8 25 40 274 406 230 20 33,7 48,3 140 46 145 2,6 1,1 32 40 274 407 260 25 42,4 60,3 142 46 145 2,6 1,5 40 40 274 408 260 32 48,3 70,0 145 50 280 2,6 2,5 50 40 274 409 300 40 60,3 88,9 150 51 280 2,9 3,4 65 25 274 410 300 50 76,1 101,6 158 63 278 2,9 4,0 80 25 274 411 300 65 88,9 121,0 171 69 278 3,2 5,3 100 25 274 412 325 80 114,3 146,0 218 101 278 3,6 8,3 125 25 274 453 325 100 139,7 177,8 252 101 400 4 13,4 150 25 274 454 350 125 168,3 219,1 272 107 600 4 18,0 200 25 274 456 390 150 219,1 273,0 300 123 900 4,5 36,3 250 25 274 457 520 200 273,0 355,6 345 122 1200 6,3 72,0

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ПРИВАРНОЙ C РЕДУКТОРОМ

DN PN  NAVAL N:O  L D D1 D2 H B C H1 KG 125 25 274 473 325 100 139,7 177,8 309 145 50 101 18 150 25 274 474 350 125 168,3 219,1 330 145 50 107 23 200 25 274 476 390 150 219,1 273,0 398 196 75 123 46 250 25 274 477 520 200 273,0 355,6 451 236 100 122 87 300 25 274 478 635 250 323,9 406,4 572 280 193 155 193

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ФЛАНЦЕВЫЙ

DN PN  NAVAL N:O  L D D1 D2 D3 H B KG 15 40 274 503 130 10 95 65 14 118 145 2,0 20 40 274 505 150 15 105 75 14 122 145 2,7 25 40 274 506 160 20 115 85 14 140 145 3,4 32 40 274 507 180 25 140 100 18 142 145 4,9 40 40 274 508 200 32 150 110 18 142 280 6,3 50 40 274 509 230 40 165 125 18 150 280 8,4 65 25 274 510 270 50 185 145 18 158 278 11,0 80 25 274 511 280 65 200 160 18 171 278 13,8 100 25 274 512 300 80 235 190 22 218 278 19,1 125 25 274 573 325 100 270 220 26 252 400 24,3 150 25 274 574 350 125 300 250 26 272 600 31,5 200 25 274 576 400 150 360 310 26 300 900 55,1 250 25 274 577 530 200 425 370 30 345 1200 97,8

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ФЛАНЦЕВЫЙ С РЕДУКТОРОМ

DN PN  NAVAL N:O L D D1 D2 D3 H B C H1 KG 125 25 274 593 325 100 270 220 26 309 145 50 101 33 150 25 274 594 350 125 300 250 26 330 145 50 107 42 200 25 274 596 400 150 360 310 26 398 196 75 123 72 250 25 274 597 530 200 425 370 26 451 236 100 122 124 300 25 274 598 630 250 485 430 30 572 280 193 155 272

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ВНУТРЕННЯЯ РЕЗЬБА - ВНУТРЕННЯЯ РЕЗЬБА

DN PN NAVAL N:O L D D1 H B KG 15 40 274 153 85 10 R 1/2 118 145 0,5 20 40 274 155 100 15 R 3/4 122 145 0,6 25 40 274 156 115 20 R 1 140 145 0,9 32 40 274 157 130 25 R 1 1/4 142 145 1,2 40 40 274 158 150 32 R 1 1/2 145 280 2,1 50 40 274 159 180 40 R 2 150 280 2,8

ШАРОВЫЙ КРАН ДЛЯ ПАРА NAVALSTEAM ВНУТРЕННЯЯ РЕЗЬБА - ПРИВАРНОЙ

DN PN NAVAL N:O L D D1 D2 H B KG 15 40 274 003 158 10 R 1/2 21,30 118 145 0,7 20 40 274 005 168 15 R 3/4 26,90 122 145 0,8 25 40 274 006 172 20 R 1 33,70 140 145 1,1 32 40 274 007 195 25 R 1 1/4 42,40 142 145 1,5 40 40 274 008 205 32 R 1 1/2 48,30 145 280 2,5 50 40 274 009 240 40 R 2 60,30 150 280 3,4

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

Электроприводы могут поставляться с одно- или трехфазным электромотором.

ТАБЛИЦА КОЭФФИЦИЕНТА Kv

* ПОЛНОПРОХОДНОЙ

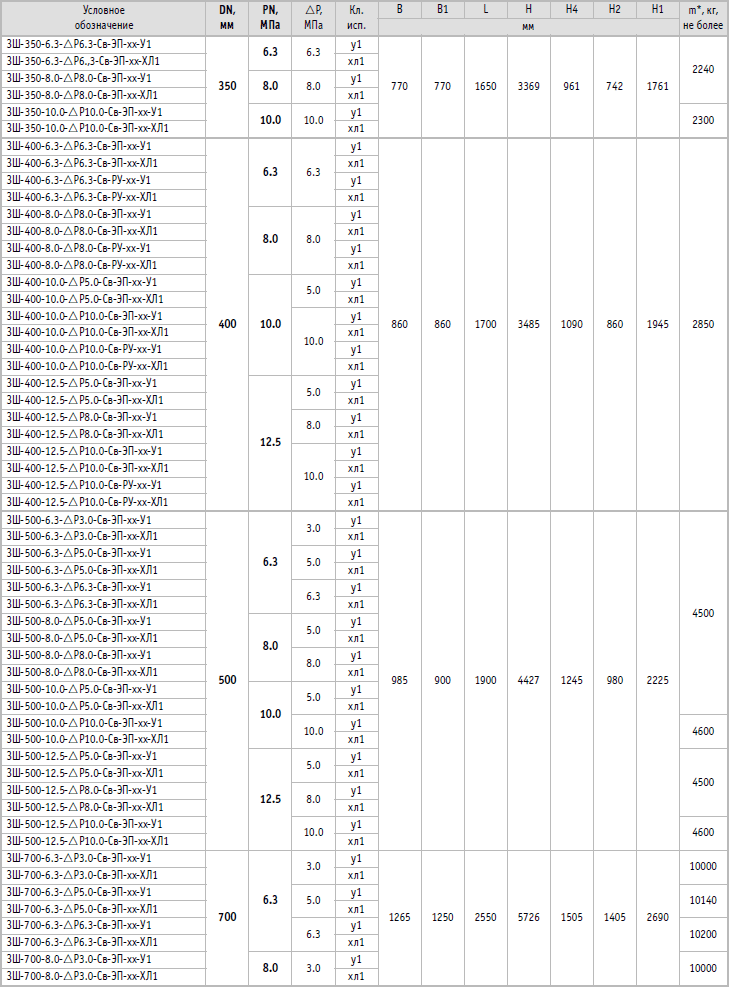

Чертеж задвижки + Габаритные и присоединительные размеры

Возможна комплектация задвижек электроприводами различных производителей.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение;
хх — условное обозначение вида исполнения по сейсмостойкости («С0», «С» или «ПС»):
• СО — несейсмостойкое исполнение для районов сейсмичностью до 6 баллов включительно по шкале MSK:64;
• С — сейсмостойкое исполнение для районов сейсмичностью свыше 6 до 9 баллов включительно по шкале MSK:64;
• ПС — исполнение повышенной сейсмостойкости для районов сейсмичностью свыше 9 до 10 баллов включительно по шкале MSK:64.

Размеры и масса указаны для справок.
* Масса указана без учета массы электропривода.

Подробное описание

Подробное описание

Вантуз предназначен для установки в канализационных сетях, ливневой канализации и других системах трубопроводов с неагрессивной средой потока для автоматического удаления воздуха из системы.

Особенности:

• Фланцевые соединения согл.PN-EN 1092-2: 1999
• Резьбовые соединения согл. PN-EN 10226-1:2006
• Класс герметичности А
• Максимальное рабочее давление PN 10 PN 16
• Максимальная рабочая температура 70 °C
• Корпус из нержавеющей стали

Типоразмеры воздушного вантуза Jafar 7025

Подробное описание

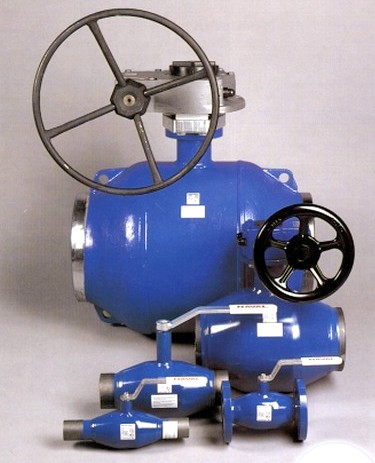

Полнопроходной кран NAVAL  разработан согласно рекомендациям   Ассоциации Теплоснабжения. Его можно
использовать в теплоснабжении, в  теплопроводах,  в  масляных тробопроводах  и  для бескислородной воды.

КОНСТРУКЦИЯ

• Корпус и патрубки  сварены в единое целое.
• Углеродно-тефлоновые  уплотнительные прокладки  усиленные  L  –  образными  кольцами, стойки к   износу,   воздействию химикалий  и  загрязнений.
• Благодаря     отшлифованному и о т п о л и р о в а н н о м у шару,  изготовленному  из высококачественной  стали,  кран легок в работе и надежно служит и после многих лет эксплуатации.
• Тарельчатые пружины прижимают уплотнения  к  плавающему  шару.
• Таким    образом    кран    имеет высокую  плотность  при  низких и  высоких  перепадах  давления.
• Противовылетающий  шпиндель уплотнен    двумя    О-образными кольцами,  из  которых  верхнее заменяемо  (в  модификации  DN 65-300 оба заменяемы).
• Тефлоновая   прокладка   между шпинделем  и  втулкой  шпинделя работает также как уплотнительная поверхность.
• Начиная с модификации DN50 шпиндель оборудован нержавеющей подшипниковой втулкой.


NAVAL  OY  имеет  сертификаты”ISO  9001”  по  качеству  и  ”ISO14001” по охране окружающей среды.

СВОЙСТВА

• Ввиду очень малого гидравлического  сопротивления п о л н о п р о х о д н о й  к р а н имеет хорошую расходную характеристику.
• Даже при больших скоростях кавитации не возникает.
• Кран рассчитан на возникающие в теплосетях напряжения до 300 N/mm².
• Кран не требует ухода, подтягивания или смазки.
• Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
• Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнять.
• Ручка крана съемная и ее можно переставить на 180 град.
• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
• Приводной механизм легко установить даже после монтажа крана.

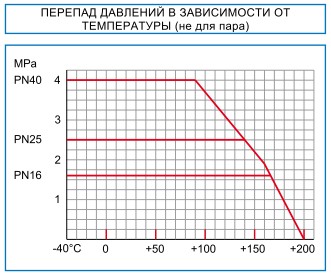

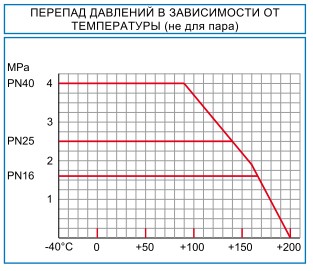

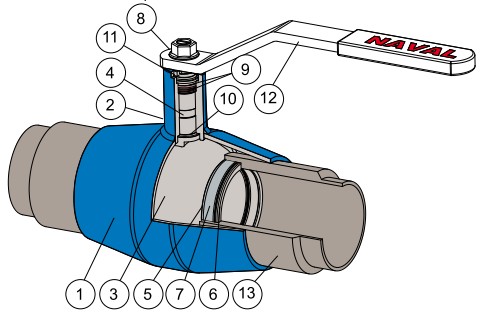

Технические характеристики полнопроходного шарового крана Naval

Поз Деталь Материал 1 КОРПУС Сталь углеродистая P235GH 2 КОРПУС ШПИНДЕЛЯ Сталь углеродистая P355NH 3 ШАР Сталь нержавеющая 1.4301 4 ШПИНДЕЛЬ Сталь нержавеющая 1.4305 5 УПЛОТНЕНИЕ Тефлон усиленный PTFE+C 6 ПРУЖИНА ТАРЕЛЬЧАТАЯ Сталь пружинная   7 КОЛЬЦО ОПОРНОЕ Сталь нержавеющая 1.4301 8 ВИНТ КРЕПЕЖНЫЙ Сталь   9 О-КОЛЬЦО ВИТОН FPM 10 ПЛАСТИНА УПЛОТНЯЮЩАЯ ТЕФЛОН PTFE 11 ОГРАНИЧИТЕЛЬ Сталь нержавеющая 1.4016/1.4404 12 РУКОЯТКА Сталь оцинкованная   13 ПАТРУБОК Сталь углеродистая P235GH

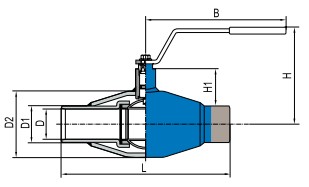

ШАРОВЫЙ КРАН ПОЛНОПРОХОДНОЙ NAVAL ПРИВАРНОЙ

DN PN НАВАЛ № L D D1 D2 H H1 B КГ 15 40 281 403 230 15 21,3 42,4 103 26 145,5 0,9 20 40 281 405 230 20 26,9 48,3 117 37 144,5 1,3 25 40 281 406 260 25 33,7 60,3 121 37 144,5 1,9 32 40 281 407 260 32 42,4 70,0 121 46 188 2,4 40 40 234 408 300 40 48,3 88,9 127 49 188 3,7 50 40 234 409 300 50 60,3 101,6 160 70 277,5 5,0 65 25 234 410 300 65 76,1 121,0 171 74 277,5 7,8 80 25 234 411 325 80 88,9 146,0 218 114 277,5 11,2 100 25 234 412 325 100 114,3 177,8 252 114 400 15,2 125 16 234 413 360 125 139,7 219,1 270 122 600 25,0 150 16 234 414 390 150 168,3 273,0 300 148 900 43,3 200 16 234 416 520 200 219,1 355,6 345 149 1200 70,0 125 25 234 453 360 125 139,7 219,1 270 122 600 25,0 150 25 234 454 390 150 168,3 273,0 300 148 900 43,5 200 25 234 456 520 200 219,1 355,6 345 149 1200 70,0

ШАРОВЫЙ КРАН ПОЛНОПРОХОДНОЙ NAVAL ПРИВАРНОЙ С РЕДУКТОРОМ

DN PN НАВАЛ № L A D D1 D2 H H1 КГ 100 25 234 432 325 152 100 114,3 177,8 315 124 20,0 125 16 234 433 360 152 125 139,7 219,1 337 132 30,0 150 16 234 434 390 195 150 168,3 273,0 400 149 53,4 200 16 234 436 520 254 200 291,1 355,6 467 150 85,0 250 16 234 437 635 338 250 273 406,4 570 179 172,0 350 16 284 498 762 475 335 406,4 559 792 253 342 125 25 234 473 360 152 125 139,7 219,1 337 132 30,0 150 25 234 474 390 195 150 168,3 273,0 400 149 53,4 200 25 234 476 520 254 200 291,1 355,6 467 150 85,0 250 25 234 477 635 338 250 273 406,4 570 179 172,0 350 25 284 495 762 475 335 406,4 559 792 253 342

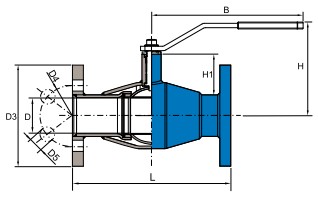

ШАРОВЫЙ КРАН ПОЛНОПРОХОДНОЙ NAVAL ФЛАНЦЕВЫЙ

DN PN НАВАЛ № L D D3 D4 D5 H H1 B КГ 15 40 281 503 130 15 95 65 14 103 26 145,5 1,3 20 40 281 505 150 20 105 75 14 117 37 144,5 2,0 25 40 281 506 160 25 115 85 14 121 37 144,5 3,0 32 40 281 507 180 32 140 100 18 121 46 188 5,0 40 40 235 508 200 40 150 110 18 127 49 188 7,0 50 40 235 509 230 50 165 125 18 160 70 277,5 10,0 65 16 235 510 290 65 185 145 18 171 74 277,5 13,0 80 16 235 511 310 80 200 160 18 218 114 277,5 15,0 100 16 235 512 300 100 220 180 18 252 114 400 25,0 125 16 235 513 400 125 250 210 18 270 122 600 35,0 150 16 235 514 500 150 285 240 22 300 148 900 55,0 200 16 235 516 610 200 340 295 22 345 149 1200 90,0 65 25 235 570 290 65 185 145 18 171 74 277,5 18,0 80 25 235 571 310 80 200 160 18 218 114 277,5 20,0 100 25 235 572 300 100 235 190 22 252 114 400 30,0 125 25 235 573 400 125 270 220 26 270 122 600 40,0 150 25 235 574 500 150 300 250 26 300 148 900 60,0 200 25 235 576 610 200 360 310 26 345 149 1200 100,0

ФЛАНЦЫ: EN1092-1

ОСНОВНЫЕ РАЗМЕРЫ: EN558-1

ШАРОВЫЙ КРАН ПОЛНОПРОХОДНОЙ NAVAL ФЛАНЦЕВЫЙ С РЕДУКТОРОМ

DN PN НАВАЛ № L A D D3 D4 D5 H H1 КГ 100 16 235 532 300 152 100 220 180 18 315 124 30 125 16 235 533 400 152 125 250 210 18 337 132 40 150 16 235 534 500 195 150 285 240 22 400 149 60 200 16 235 536 610 254 200 340 295 22 467 150 110 250 16 235 537 650 338 250 405 355 26 570 179 220 350 16 285 575 927 475 335 520 470 26 792 253 414 100 25 235 592 300 152 100 235 190 22 315 124 35 125 25 235 593 400 152 125 270 220 26 337 132 50 150 25 235 594 500 195 150 300 250 26 400 149 70 200 25 235 596 610 254 200 360 310 26 467 150 125 250 25 235 597 650 338 250 425 370 30 570 179 250 350 25 285 595 927 475 335 555 490 32,5 792 253 414

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

ЭЛЕКТРОПРИВОДЫ МОГУТ ПОСТАВЛЯТЬСЯ С ОДНО- ИЛИ ТРЕХФАЗНЫМ ЭЛЕКТРОМОТОРОМ. ТАБЛИЦА

КОЭФФИЦИЕНТА Kv

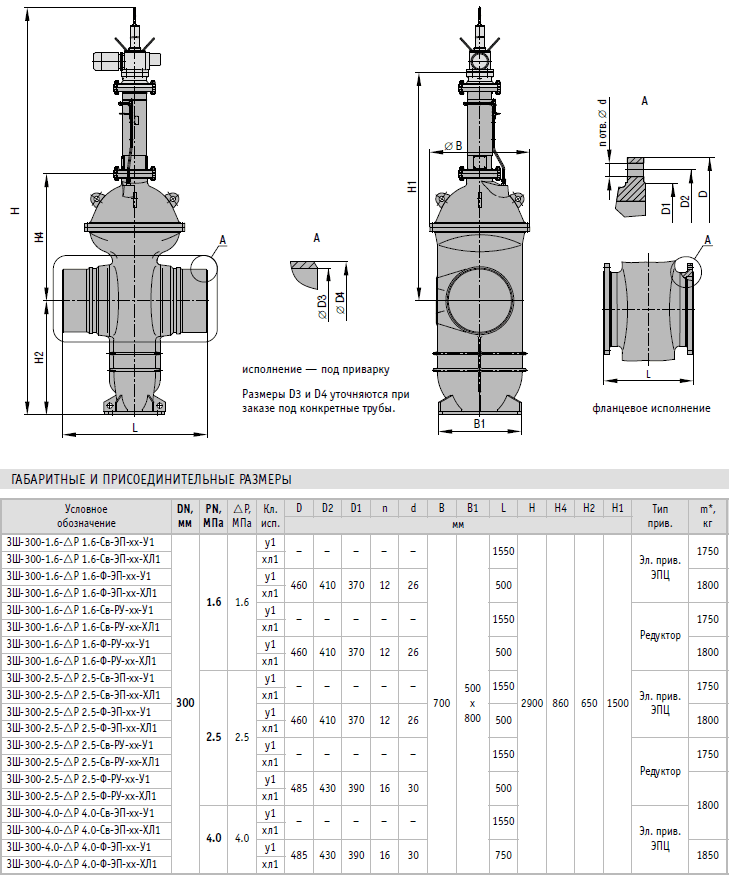

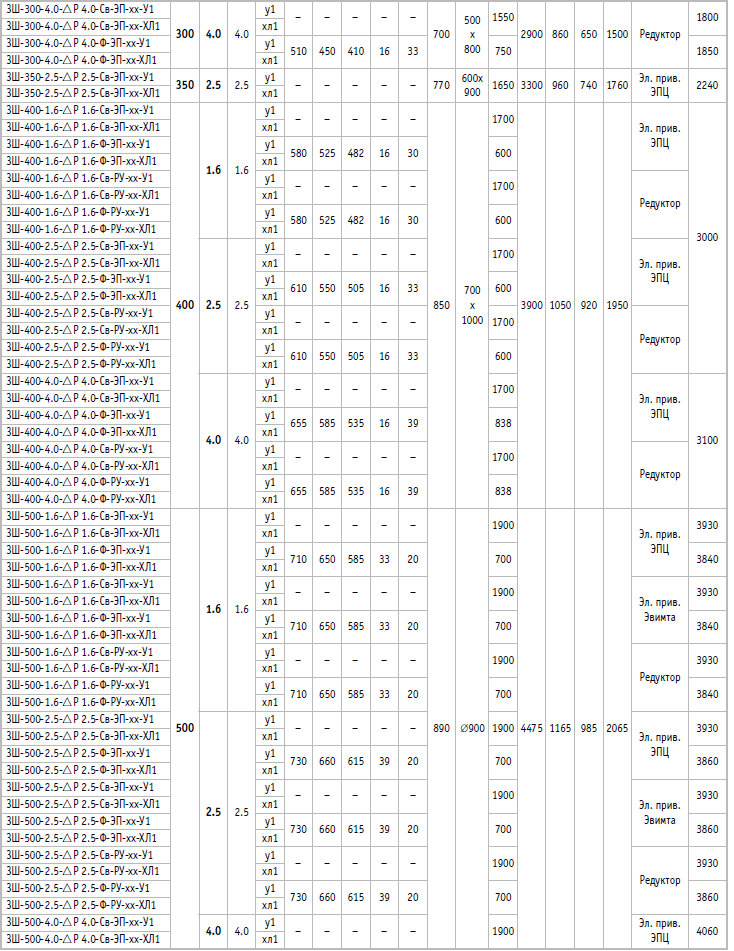

Чертеж задвижки + Габаритные и присоединительные размеры

Возможна комплектация задвижек электроприводами различных производителей.

Принятые обозначения:
у1 — умеренное климатическое исполнение;
хл1 — холодное климатическое исполнение;
хх — условное обозначение вида исполнения по сейсмостойкости («С0», «С» или «ПС»):
• СО — несейсмостойкое исполнение для районов сейсмичностью до 6 баллов включительно по шкале MSK:64;
• С — сейсмостойкое исполнение для районов сейсмичностью свыше 6 до 9 баллов включительно по шкале MSK:64;
• ПС — исполнение повышенной сейсмостойкости для районов сейсмичностью свыше 9 до 10 баллов включительно по шкале MSK:64.

Размеры и масса указаны для справок.
* Масса указана без учета массы электропривода.
