Подробное описание

Опорная плита для коверов и удлинителей штоков

Применение:
Для коверов с пластмассовым корпусом типа 4056, 4057, 4059 и 3581 и удлинителей штоков.

Дополнительное оборудование по заказу:
Пластмассовые штифты для установки пластмассового корпуса ковера

Материалы:
Твердый полиэтилен (HDPE)

Габаритные и присоединительные размеры опорной пластины AVK для удлинителей штоков

Опорная пластина AVK для удлинителей штоков под неподвижный уличный ковер

Подробное описание

Задвижки стальные клиновые предназначены для установки на трубопроводах. Рабочая среда применения: вода и пар при температуре до 425 °С, нефтепродукты, природный горючий газ промышленного и коммунально-бытового назначения. Климатические условия эксплуатации и места установки согласно ГОСТ 15150–69 исполнение У1 для умеренного климата с температурой от 40 до +40 °С.

Технические характеристики задвижки стальной клиновой 30с41нж

Среда применения:

вода (холодная, горячая);
водяной пар;
слабоагрессивные среды;
нефтепродукты;
газ

Применяемый материал: сталь

Рабочее давление: до 1,6 МПа

Рабочая среда: вода, пар при температуре +425С⁰

Гарантийная наработка: 450 циклов

Присоединение к трубопроводу: фланцевое

Привод: ручной

Основные параметры

Диаметр	Длина L, мм.	Масса, кг.
50	180	26
80	210	45
100	230	64
150	280	138
200	330	149
250	450	211

Подробное описание

В сегодняшних рыночных условиях существует множество заводов, производящих полиэтиленовые трубы для газа. Цена на полиэтилен постоянно колеблется и заводы соответственно корректируют цены на трубу пнд, поэтому нужно постоянно отслеживать конъюнктуру динамично меняющегося рынка. Компания ИННОВАЦИОННЫЕ ГАЗОВЫЕ ТЕХНОЛОГИИ берет эту задачу на себя.

Мы обеспечим вам:

самые низкие цены,
быстрые сроки поставки,
всю разрешительную документацию,
и конечно, поможем с приемкой товара.

ПЭ трубы под газ всегда в продаже! Вы можете купить пнд трубы в любом необходимом количестве.

Труба полиэтиленовая для газа. ПЭ труба газовая.

Свойства и применение труб из ПНД

Для газопроводных сетей применяются трубы, изготовленные из ПНД – полиэтилена низкого давления или высокой плотности. Международное название данного материала - HDPE. Для газопроводов чаще применяют полиэтилен низкого давления средней плотности MDPE. В настоящее время данный материал получают из нефти несколькими способами – суспензионным, реакцией в растворе и газофазным, каждый из которых обеспечивает хорошие свойства материала и его высокую плотность. Основными преимуществами ПНД и его отличиями от обычного полиэтилена, помимо плотности, являются эластичность, прочность, легкость, устойчивость к высоким и низким температурам. Жесткость материала и его хорошие диэлектрические свойства позволяют применять его для изготовления газопроводных труб. Кроме того, ПНД является биологически безопасным материалом и может подвергаться вторичной переработке.

Из полиэтилена выпускаются газопроводные трубы, предназначенные для транспортировки горючих газов, которые используются как топливо или сырье в промышленных или хозяйственно-бытовых целях. Для транспорта по ПНД-трубопроводам пригодны газы, состав которых соответствует параметрам ГОСТ 5542-87. Давление среды может составлять от 0,6 до 1,2 МПа. Не допускается применять полиэтиленовые трубы для хлорированных и ароматических углеводородов, поскольку данные соединения разрушают структуру материала труб. Трубы под газ выпускаются в виде прямых длинномерных отрезков длиной 10-13 м, а также в бухтах. В основном для газопроводных труб используется черный полиэтилен. На поверхности готовых изделий имеется продольная желтая маркировочная полоса, по которой газовые трубы отличают от других видов трубной продукции.

Производство полиэтиленовых труб

Производство труб ведется на современных предприятиях способом непрерывной экструзии. В настоящее время изготовление данного вида оборудования регламентируется параметрами ГОСТ Р 52134-200318599-2001. Исходное сырье - гранулы полиэтилена со свето- и термостабилизирующими добавками - смешивается до состояния однородной массы и пропускается через экструдер – специальное оборудование, в котором формируются трубы. Диаметр изделий может составлять от 20 до 500 мм. Поставляются изделия прямыми отрезками либо в бухтах.

В зависимости от того, какой диаметр имеет труба, толщина ее стенок может составлять от 2 до 59 мм. Плотность полиэтиленовых труб под газ равна 954 кг/м куб., что соответствует высоким показателям механической и ударной прочности, а также прочности на сжатие. Газопроводные трубы из полиэтилена могут использоваться для транспорта газа на местах разработок и от них, для подвода сетей к промышленным объектам и в жилой сектор, в государственном ЖКХ и частном секторе.

Подробное описание

Кран шаровый для природного газа Naval Flowserve

Шаровой кран NAVAL для природного газа специально разработан в соответствии со стандартом по запорным кранам для трубопроводов природного газа.

Конструкция

NAVAL OY имеет сертификаты ”ISO 9001” по качеству и ”ISO 14001” по охране окружающей среды.

Технические характеристики кран шарового для природного газа Naval Flowserve

Кран шаровый для природного газа Naval Flowserve диаграмма

Поз	Деталь	Материал
1	КОРПУС	Сталь углеродистая	P235GH
2	КОРПУС ШПИНДЕЛЯ	Сталь углеродистая	P355NH
3	ШАР	Сталь нержавеющая	1.4301
4	ШПИНДЕЛЬ	Сталь нержавеющая	1.4305
5	УПЛОТНЕНИЕ	Тефлон усиленный	PTFE+C
6	ПРУЖИНА ТАРЕЛЬЧАТАЯ	Сталь пружинная
7	КОЛЬЦО ОПОРНОЕ	Сталь нержавеющая
8	ВИНТ КРЕПЕЖНЫЙ	Сталь
9	О-КОЛЬЦО		NBR
10	ПЛАСТИНА УПЛОТНЯЮЩАЯ	ТЕФЛОН	PTFE
11	ОГРАНИЧИТЕЛЬ	Сталь нержавеющая	1.4016/1.4404
12	РУКОЯТКА	Сталь оцинкованная
13	ПАТРУБОК	Сталь углеродистая	P235GH

Кран шаровый для природного газа приварной Naval

DN	PN	НАВАЛ №	L	D	D1	D2	H	B	H1	КГ
10	40	280 402	230	10	17,2	33,7	98	145	22	0,5
15	40	280 403	230	10	21,3	33,7	98	145	22	0,5
20	40	280 405	230	15	26,9	42,4	103	145	23	0,7
25	40	280 406	230	20	33,7	48,3	118	145	34	1,0
32	40	280 407	260	25	42,4	60,3	121	145	33	1,4
40	40	280 408	260	32	48,3	70,0	120	188	43	1,8
50	40	280 409	300	40	60,3	88,9	127	188	44	2,6
65	25	280 410	300	50	76,1	101,6	159	277,5	62	4,4
80	25	280 411	300	65	88,9	121,0	171	277,5	68	5,6
100	25	280 412	325	80	114,3	146,0	218	278,5	101	8,4
125 150	16 16	280 413 280 414	325 350	100 125	139,7 168,3	177,8 219,1	252 272	400 600	101 107	13,4 18,0
200	16	280 416	390	150	219,1	273,0	300	900	123	36,3
250	16	280 417	520	200	273,0	355,6	345	1200	122	72,0

Кран шаровый для природного газа фланцевый Naval

DN	PN	НАВАЛ №	L	D	D1	D2	D3	H	B	H1	КГ
15	40	280 503	130	10	95	65	14	98	145	22	1,9
20	40	280 505	150	15	105	75	14	103	145	23	2,7
25	40	280 506	160	20	115	85	14	118	145	34	3,3
32	40	280 507	180	25	140	100	18	121	145	33	5,0
40	40	280 508	200	32	150	110	18	120	188	43	6,0
50	40	280 509	230	40	165	125	18	127	188	44	7,9
65	16	280 510	270	50	185	145	18	159	277,5	62	10,0
80	16	280 511	280	65	200	160	18	171	277,5	68	12,5
100	16	280 512	300	80	220	180	18	218	278,5	101	18,8
125	16	280 513	325	100	250	210	18	252	400	101	24,3
150 200	16 16	280 514 280 516	350 400	125 150	285 340	240 295	22 22	272 300	600 900	107 123	31,5 55,1
250	16	280 517	530	200	405	355	26	345	1200	122	97,8

Кран шаровый для природного газа фланцевый Naval

DN	PN	НАВАЛ №	L	D	D1	D2	H	B	C	H1	КГ
125	16	280 433	325	100	139,7	177,8	309	145	50	101	18
150	16	280 434	350	125	168,3	219,1	330	145	50	107	23
200	16	280 436	390	150	219,1	273	398	196	75	123	46
250	16	280 437	520	200	273,0	355,6	451	236	100	122	87
300	16	280 438	635	250	323,9	406,4	572	280	193	155	193

Рекомендуем привод с червячной передачей начиная с типа ≥ ДУ125

Кран шаровый для природного газа фланцевый с редуктором Naval

DN	PN	НАВАЛ №	L	D	D1	D2	D3	H	B	C	H1	КГ
125	16	280 533	325	100	250	210	18	309	145	50	101	29
150	16	280 534	350	125	285	240	22	330	145	50	107	36
200	16	280 536	400	150	340	295	22	398	196	75	123	65
250	16	280 537	530	200	405	355	26	451	236	100	122	113
300	16	280 538	630	250	460	410	26	572	280	193	155	229

ФЛАНЦЫ: EN1092-1 ОСНОВНЫЕ РАЗМЕРЫ: EN558-1

Кран шаровый для природного газа внутренняя резьба-внутренняя резьба Naval

DN	PN	НАВАЛ №	L	D	D1	D2	H	B	H1
15	40	280 153	85	10	R 1/2	33,7	98	145	22
20	40	280 155	10	15	R 3/4	42,4	103	145 23
25	40	280 156	115	20	R 1	48,3	118	145 34
32	40	280 157	130	25	R 1 1/4	60,3	121	145 33
40	40	280 158	150	32	R 1 1/2	70,0	120	188 43
50	40	280 159	180	40	R2	88,9	127	188 44

Кран шаровый для природного газа внутренняя резьба-приварной Naval

DN	PN	НАВАЛ №	L	D	D1	D2	D3	H	B	H1	КГ
15	40	280 003	158	10	R 1/2	33,7	21,3	98	145	22	0,5
20	40	280 005	168	15	R 3/4	42,4	26,9	103	145	23	0,6
25	40	280 006	172	20	R 1	48,3	33,7	118	145	34	0,9
32	40	280 007	195	25	R 1 1/4	60,3	42,4	121	145	33	1,2
40	40	280 008	205	32	R 1 1/2	70,0	48,3	120	188	43	1,7
50	40	280 009	240	40	R2	88,9	60,3	127	188	44	2,3

Кран шаровый для природного газа к пласмассовому трубопроводу Naval

Защищен от наружной коррозии полиэтиленовым покрытием.
Подключается к трубопроводу электромуфтовой сваркой или сваркой в стык.
Открывается и закрывается Т-ключом.
Категория по давлению PN8 по пластмассовой трубе и PN16-40 по шаровому крану.

DN	PN	НАВАЛ №	L	D	D1
32	8	280 801	1058	40	33,7
40 50	8	280 802	1084	50	33,7
50	8	280 803	1126	63	33,7
80	8	280 805	1100	90	42,4
100	8	280 807	1171	110	60,3
100	8	280 808	1181	125	60,3
150	8	280 809	1324	160	60,3
150	8	280 810	1356	180	60,3
200	8	280 811	1358	200	88,9

Таблица выбора приводов

DN	ПНЕВМАТИЧЕСКИЙ, С ВОЗВРАТНОЙ ПРУЖИНОЙ Rotork Sweden AB	ПНЕВМАТИЧЕСКИЙ, ДВОЙНОГО ДЕЙСТВИЯ Rotork Sweden AB	ЭЛЕКТРИЧЕСКИЙ AUMA	ЭЛЕКТРИЧЕСКИЙ BERNARD
10	RC210-SR	RC205-DA	SG04	OA3/OA6
15	RC210-SR	RC205-DA	SG04	OA3/OA6
20	RC210-SR	RC210-DA	SG04	OA3/OA6
25	RC220-SR	RC210-DA	SG04	OA3/OA6
32	RC220-SR	RC210-DA	SG04	OA3/OA6
40	RC230-SR	RC220-DA	SG04	OA6
50	RC230-SR	RC220-DA	SG04	OA6
65	RC240-SR	RC230-DA	SG05	OA8
80	RC240-SR	RC230-DA	SG05	OA15
100	RC250-SR	RC240-DA	SG07	AS18
125	RC260-SR	RC250-DA	SG07	AS50
150	RC270-SR	RC260-DA	SG10	AS50
200	RC270-SR	RC260-DA	SG12	AS100
250	RC280-SR	RC270-DA	SA07.1-GS100.3	AS200
300		RC280-DA	SA07.5-GS125.3	ASM1+RS600

ЭЛЕКТРОПРИВОДЫ МОГУТ ПОСТАВЛЯТЬСЯ С ОДНО - ИЛИ ТРЕХФАЗНЫМ ЭЛЕКТРОМОТОРОМ.

Подробное описание

Лючок уличный неподвижный
Лючок уличный плавающий
Кольцо регулировочное для неподвижного уличного лючка
Пластина опорная для неподвижного уличного лючка

Применение:
Для всех удлинительных шпинделей

Материалы:

Лючок уличный неподвижный

Корпус и крышка - Чугун серый GG-25 по DIN 1691 (марка 220/250 по BS 1452)
Покрытие - Эпоксидное порошковое по DIN 30677, внутри и снаружи, нанесенное электростатическим способом
Уплотнение - Прокладка из вулканизированной крышки резины NBR, обеспечивающей дополнительное уплотнение

Лючок уличный плавающий

Корпус - Чугун ковкий GG-40 по DIN 1693 (марка 420-12 по BS 2789)
Крышка - Чугун серый GG-25 по DIN 1691 (марка 220/250 по BS 1452)
Покрытие - Эпоксидное порошковое по DIN 30677, внутри и снаружи, нанесенное электростатическим способом
Уплотнение - Прокладка из вулканизированной крышки резины NBR, обеспечивающая дополнительное уплотнение
Кольцо - Чугун ковкий GG-40 по DIN 1693 регулировочное, (марка 420-12 по BS 2789) опорная пластина, для неподвижного лючка

Габаритные и присоединительные размеры неподвижного уличного ковера для задвижек и затворов AVK

Лючок уличный неподвижный Компоненты 1. Корпус 2. Крышка 3. Уплотнение крышки

Пластина квадратная опорная для неподвижного лючка

Кольцо распорное, регулировочное

Лючок уличный плавающий Компоненты 1. Корпус 2. Крышка 3. Уплотнение крышки

Подробное описание

по ГОСТ 8220-85, DN 125, макс. PN 16, с одним отсечным клапаном,
исключает обратный поток, с автоматическим дренажoм, с возможностью ручного дренажа*,
с 6” резьбовым ниппелем для подсоединения пожарной колонки (стендера).

Применение:
для воды и нейтральных жидкостей, не превышающих температуру в +40°C

Испытания:
Гидравлические по ГОСТ 8220-85

Сертификаты:

Сертификат соответствия и пожарной безопасности
Сертифицирован по ГОСТ 8220-85

Материалы:

Верхняя, нижняя и промежуточная секции корпуса - Ковкий чугун EN-GJS-400-15 согласно DIN EN 1563
Ниппель и гайка шпинделя - латунь
Антифрикционная шайба и дренажный штуцер - полиамид
Герметизирующее кольцо, грязесъемное кольцо, прокладка - резина NBR
Шпиндель и стержень клапана - нержавеющая сталь
Запорный клапан - Сердечник из чугуна, полностью вулканизирован полиуретаном
Седло клапана - латунь
Покрытие корпуса (изнутри и снаружи) - Эпоксидное порошковое покрытие согласно DIN 30677 и в соответствии GSK

По заказу:
Резиновая заглушка для ручного дренажа.
* На гидрант в стандартной комплектации установлено устройство для автоматического дренажа.
Резиновая заглушка для ручного дренажа поставляется по требованию (см. спецификацию).

Габаритные и присоединительные размеры пожарного подземного гидранта AVK ГОСТ 8220-8

Гидрант AVK пожарный подземный ГОСТ 8220-85

Компоненты:

1. Камера седла
2. Седло
3. Дренажная труба
4. Затвор
5. Гайка M16
6. Шайба
7. Плоская прокладка
8. Болт
9. Удлинение 1000 мм
10. Удлинение 750 мм

11. Удлинение 500 мм
12. Удлинение 250 мм
13. Стержень шпинделя
14. Верхняя часть корпуса
15. Гнездо гайки шпинделя
16. Гайка шпинделя
17. Герметизирующее кольцо
18. Шпиндель
19. Шайба
20. Направляющая шпинделя

21. Шпилька фиксирующая
22. Резьбовой ниппель
23. Кольцо фиксирующее
24. Верхний фланец
25. Колпак
26. Подшипник шпинделя
27. Болт M6 x 25
28. Гайка
29. Шайба
30. Зажимная скоба (2 шт.)

Гидрант AVK пожарный подземный ГОСТ 8220-85

Подробное описание

Применение: водопроводы, нефтепроводы, магистральные и промысловые газопроводы.

Назначение ВУС изоляции: защита трубопроводов от коррозии. Применяется при подземной и подводной прокладке трубопроводов. Является наиболее эффективным и приоритетным методом защиты стальной трубы от разрушительного воздействия внешней среды.

На сегодняшний день изоляционное покрытие ВУС является самым современным в области защиты труб от коррозии.

Температура эксплуатации: -20°С ... +60°С

Диаметр трубы: 57 мм ... 1420 мм

Особенности труб с весьма усиленной двухслойной изоляцией ВУС:

Высокая устойчивость к внешним механическим повреждениям.
Низкие водопроницаемость и водопоглащение.
Устойчивость к агрессивному воздействию внешней среды.
Экологичность, безопасность для здоровья.
Срок эксплуатации не менее 30 лет.

Трубы ВУС

Трубы ВУС - в весьма усиленной изоляции

Производятся в соответствии с ГОСТ Р 51164-98 и ГОСТ 9.602-05

Характеристики ВУС изоляции:

Покрытие: двухслойное из экструдированного полиэтилена на твердом адгезионном слое.
Метод нанесения: боковая (плоскощеловая) экструзия.
Толщина слоя: 2 мм ... 3,5 мм.

Для придания поверхности трубы высоких адгезионных свойств производится тщательная дробеструйная очистка. Далее наносится адгезионно-активный состав толщиной 300 мкм ... 400 мкм. После чего производится нанесение основного защитного слоя из термостабилизированной композиции полиэтилена.

Также, возможно нанесение на стальные трубы трёхслойного покрытия ВУС:

Слой 1 - однокомпонентный жидкий праймер.
Слой 2 - высокоадгезионная композиция.
Слой 3 - наружный защитный слой из полиэтилена.

Трубы с трёхслойной изоляцией обладают самой надежной антикоррозионной защитой. Применяется для нефтепроводов и газопроводов. Допустимая температура эксплуатации -20°С ... +60°С.

Подробное описание

Шаровые нержавеющие краны Flowserve Кран шаровый для природного газа Naval

Нержавеющие шаровые краны NAVAL предназначены для применения в качестве запорной арматуры. Краны выпускаются для работы при давлении PN от 16 до 40 и размером DN 10 – 250.

Их можно применять для установки в трубопроводах различных технологических процессов: кислотно-щелочных трубах, в системах сжатого воздуха, в трубах для сырой и кислородосодержающей воды и на различных объектах, где требуется повышенная антикоррозионность.

КОНСТРУКЦИЯ

Корпус и патрубки сварены в единое целое. Углеродно- тефлоновые уплотнительные проклады усиленные L – образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару.

Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотен двумя О-образными кольцами, из которых верхнее заменяемо (в модификации DN 65-300 оба заменяемы).

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность. Начиная с модификации DN65 шпиндель оборудован нержавеющей подшипниковой втулкой.

NAVAL OY имеет сертификаты ”ISO 9001” по качеству и ”ISO 14001” по охране окружающей среды.

СВОЙСТВА

Кран не требует ухода, подтягивания или смазки.
Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнять.
Ручка крана съемная и ее можно переставить на 180 град.
Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко установить даже после монтажа крана

Технические характеристики нержавеющих шаровых кранов Naval Flowserve

Поз	Деталь	Материал
1	КОРПУС	Сталь нержавеющая	1.4404
2	КОРПУС ШПИНДЕЛЯ	Сталь нержавеющая	1.4404
3	ШАР	Сталь нержавеющая	1.4404
4	ШПИНДЕЛЬ	Сталь нержавеющая	1.4404
5	УПЛОТНЕНИЕ	Тефлон усиленный	PTFE+C
6	ПРУЖИНА ТАРЕЛЬЧАТАЯ	Сталь нержавеющая	1.4404
7	КОЛЬЦО ОПОРНОЕ	Сталь нержавеющая	1.4404
8	ВИНТ КРЕПЕЖНЫЙ	Сталь нержавеющая	1.4404
9	О-КОЛЬЦО	ВИТОН	FPM
10	ПЛАСТИНА УПЛОТНЯЮЩАЯ	Тефлон	RTFE
11	ОГРАНИЧИТЕЛЬ	Сталь нержавеющая
12	РУКОЯТКА	DN10-50 Сталь нержавеющая DN65-200 Сталь оцинкованная
13	ПАТРУБОК	Сталь нержавеющая	1.4404

Шаровый кран из нержавеющей стали Naval приварной

Шаровый кран из нержавеющей стали приварной

DN	PN	НАВАЛ №	LVI n:o	L	D	D1	D2	H	B	T	КГ
10	40	286 402	3763142 230		10	17,2	33,7	98	145	2,0	0,5
15	40	286 403	3763144	230	10	21,3	33,7	98	145	2,0	0,5
20	40	286 405	3763146	230	15	26,9	42,4	103	145	2,0	0,7
25	40	286 406	3763148	230	20	33,7	48,3	112	145	2,0	0,9
32	40	286 407	3763150	260	25	42,4	60,3	116	145	2,0	1,1
40	40	286 408	3763152	260	32	48,3	70,0	111	188	2,5	1,8
50	40	286 409	3763154	300	40	60,3	88,9	118	188	3,0	2,6
65	25	286 410	3763156	300	50	76,1	114,3	150	278	3,0	3,5
80	25	286 411	3763158	300	65	88,9	131,0	160	278	3,0	5,5
100	25	286 412	3763160	325	80	114,3	156,0	175	278	3,0	8,0
125	16	286 413	3763161 325		100	139,7	177,8	220	400	3,3	13,0
150	16	286 414	3763162	350	125	168,3	219,1	240	600	4	17,0
200	16	286 416	3763163	390	150	219,1	273,0	270	900	4,5	38,0
250	16	286 417	3763164	520	200	273,0	355,6	345	1200	6,35	70,0

Шаровый кран из нержавеющей стали Naval приварной с редуктором

Шаровый кран из нержавеющей стали приварной с редуктором

DN	PN	НАВАЛ №	LVI n:o	L	D	D1	D2	H	H1	B	C	КГ
125	16	286 433	3763166	325	100	139,7	177,8	276	68	145	50	18
150	16	286 434	3763167	350	125	168,3	219,1	297	74	145	50	22
200	16	286 436	3763168	390	150	219,1	273,0	369	94	196	75	45
250	16	286 437	3763169	520	200	273,0	355,6	451	122	236	100	80

Шаровый кран из нержавеющей стали Naval фланцевый

Шаровый кран из нержавеющей стали фланцевый

DN	PN	НАВАЛ №	LVI n:o	L	D	D1	D2	D3	H	B	КГ
15	40	286 553	3763174	130	10	95	65	14	98	145	2,1
20	40	286 555	3763176	150	15	105	75	14	103	145	2,7
25	40	286 556	3763178	160	20	115	85	14	112	145	3,3
32	40	286 557	3763180	180	25	140	100	18	116	145	4,8
40	40	286 558	3763182	200	32	150	110	18	111	188	5,8
50	40	286 559	3763184	230	40	165	125	18	118	188	7,9
65	16	286 560	3763186	270	50	185	145	18	150	278	11,0
80	16	286 561	3763188	280	65	200	160	18	160	278	12,5
100	16	286 562	3763190	300	80	220	180	18	175	278	16,7
125	16 286 563		3763191	325	100	250	210	18	220	400	21,0
150	16	286 564	3763192	350	125	285	240	22	240	600	25,0
200	16	286 566	3763193	400	150	340	295	22	271	900	50,0
250	16	286 567	3763194	530	200	405	355	26	345	1200	90,0

Шаровый кран из нержавеющей стали Naval фланцевый с редуктором

Шаровый кран из нержавеющей стали фланцевый с редуктором

DN	PN	НАВАЛ №	LVI n:o	L	D1	D2	D3	H	H1	B	C	КГ
125	16	286 593	3763196	325	250	210	18	276	68	145	50	26
150	16	286 594	3763197	350	285	240	22	297	74	145 50		30
200	16	286 596	3763198	390	340	295	22	369	94	196	75	60
250	16	286 597	3763199	520	405	355	26	451	122	236 100		100

Шаровый кран из нержавеющей стали Naval внутренняя резьба-внутренняя резьба

Шаровый кран из нержавеющей стали внутренняя резьба-внутренняя резьба

DN	PN	НАВАЛ №	LVI n:o	L	D	D1	D2	H	B	КГ
10	40	286 152	3763122	75	10	R 3/8	33,7	98	145	0,5
15	40	286 153	3763124	85	10	R 1/2	33,7	98	145	0,5
20	40	286 155	3763126	100	15	R 3/4	42,4	103	145	0,5
25	40	286 156	3763128	115	20	R 1	48,3	112	145	0,8
32	40	286 157	3763130	130	25	R 1 1/4	60,3	116	145	0,9
40	40	286 158	3763132	150	32	R 1 1/2	76,1	111	188	1,5
50	40	286 159	3763134	180	40	R 2	88,9	118	188	2,1

Шаровый кран из нержавеющей стали Naval внутренняя резьба-приварной

Шаровый кран из нержавеющей стали внутренняя резьба-приварной

DN	PN	НАВАЛ №	LVI n:o	L	D	D1	D3	H	B	КГ
10	40	286 002 3763102		153 10		R 3/8	17,2	98	145	0,5
15	40	286 003	3763104	158	10	R 1/2	21,3	98	145	0,5
20	40	286 005	3763106	168	15	R 3/4	26,9	103	145	0,6
25	40	286 006	3763108	172	20	R 1	33,7	112	145	0,8
32	40	286 007	3763110	195	25	R 1 1/4	42,4	116	145	1,0
40	40	286 008	3763112	205	32	R 1 1/2	48,3	111	188	1,7
50	40	286 009	3763114	240	40	R 2	60,3	118	188	2,2

Таблица выбора приводов

Ду	ПНЕВМАТИЧЕСКИЙ, С ВОЗВРАТНОЙ ПРУЖИНОЙ Rotork Sweden AB	ПНЕВМАТИЧЕСКИЙ, ДВОЙНОГО ДЕЙСТВИЯ Rotork Sweden AB	ЭЛЕКТРИЧЕСКИЙ AUMA	ЭЛЕКТРИЧЕСКИЙ BERNARD
10	RC210-SR	RC205-DA	SG04	OA3/OA6
15	RC210-SR	RC205-DA	SG04	OA3/OA6
20	RC210-SR	RC210-DA	SG04	OA3/OA6
25	RC220-SR	RC210-DA	SG04	OA3/OA6
32	RC220-SR	RC210-DA	SG04	OA3/OA6
40	RC230-SR	RC220-DA	SG04	OA6
50	RC230-SR	RC220-DA	SG04	OA6
65	RC240-SR	RC230-DA	SG05	OA8
80	RC240-SR	RC230-DA	SG05	OA15
100	RC250-SR	RC240-DA	SG07	AS18
125	RC260-SR	RC250-DA	SG07	AS50
150	RC270-SR	RC260-DA	SG10	AS50
200	RC270-SR	RC260-DA	SG12	AS100
250	RC280-SR	RC270-DA	SA07.1-GS100.3	AS200

Таблица коэффициента Kv

Размер	10-15	20	25	32	40	50	65	80	100	125	150	200	250
Коэффициент Kv	6	14 26		41	67	105	182	315	420 650		1070 1420		2620

Таблица зависимости давления от температуры

Для температуры ниже -20°C просим отдельно указать
при заказе.

Подробное описание

Комбинированные уличные лючки. Круглая или квадратная наружная плита.

Назначение: для телескопических удлинительных шпинделей AVK.

Температурные условия: кратковремменная максимальная температура 180°С

Дополнительно по заказу: разный текст на крышке

Материалы:

Наружная плита и крышка: ковкий чугун GGG-40 по DIN 1693 (марка 420 – 12 мин. по BS 2789).
Покрытие: эпоксидное порошковое снаружи по DIN 30677 и GSK, нанесенное электростатическим способом, внутри макс. 150 μ.
Кольцо круглого сечения: NBR.
Корпус: полиамид РА6.

Композитный уличный ковер AVK

Габаритные и присоединительные размеры композитного уличного ковера AVK

Компоненты:

1. Наружная плита
2. Кольцо круглого сечения

3. Крышка
4. Корпус

Размеры уличного композитного ковера AVK

Подробное описание

С невыдвижным штоком
Со штурвалом
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Применение:
Для воды и сточных вод, не превышающих температуру в +70°С

Испытания:
Гидравлические испытания:

Седло : 1 х PN
Корпус: 1,5 х PN

Рабочее давление и давление испытаний указаны на обороте листа

Задвижка AVK ножевая шиберная с невыдвижным штоком

Дополнительные принадлежности по запросу:

Корпус из нержавейки AISI 316
Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или EPDM

Устройство привода:

Штурвал, с выдвижным штоком* (DN 50 - 600)
Быстро закрывающий рычаг (DN 50 - 200)
Пневматический привод* (DN 50 - 800)
Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом* (DN 50 - 1500)
Квадратная насадка штока для Т-образного ключа (DN 50 - 300)
Электрический привод* (DN 50 - 1500)

* DN 50-300 модели с замкнутой рамой
> DN 300 модели с незамкнутой рамой

Материалы:

Корпус - Серый чугун GG-25 по DIN 1691
Покрытие - Полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ
Шток, болт уплотнения, толкатель и шибер - Нержавеющая сталь AISI 316
Гайка штока - Бронза
Прокладка корпуса и сальник уплотнения - Резина NBR
Стойка, подшипник - Сталь st. 52
Болты, гайки - Нержавеющая сталь AISI 316

Устройство привода:

Штурвал Серый чугун GG-25 по DIN 1691
Шпилька с резьбой - Нержавеющая сталь AISI 316
Шайба - Бронза
Рычаг, кронштейн рычага, коромысло, ухо - Сталь st. 52

Габариты и присоединительные размеры ножевой шиберной задвижки AVK в невыдвижным штоком

Задвижка AVK ножевая шиберная с невыдвижным штоком

Компоненты:

1. Стойка
2. Шток
3. Гайка из бронзы
4. Болт и гайка
5. Болт сальника уплотнения

6. Толкатель
7. Сальник уплотнения
8. Корпус
9. Шибер
10. Прокладка на корпус

11. Болт на корпус
12. Штурвал
13. Шайба
14. Болт
15. Подшипник

Задвижка AVK ножевая шиберная с невыдвижным штоком

Подробное описание

Снижение теплопотерь трубопроводной сети давно являлось серьезной и требующей решения задачей. Справиться с ней смогло новое изобретение – предварительно изолированные трубы в пенополиуретановой изоляции. Данные изделия давно и успешно применяются в странах Европы, а сегодня их можно купить и использовать также и в России. Применение трубы в ППУ изоляции позволяет сохранить тепло в сети, предотвратить увлажнение поверхности теплоизолирующих материалов, их преждевременный износ и порчу. Пенополиуретановая изоляция - это самый современный и надежный способ теплоизолировать трубопровод любого назначения, снизить теплопотери до минимума.

Предназначение: сохранение тепла в теплосетях в период холодов. Так же используется в водопроводах и нефтепроводах.

Диаметр трубы: 20 мм ... 1020 мм.

Материал теплоизоляционного слоя: ППУ - пенополиуретан.

Преимущества использования труб ППУ:

ППУ обладает самой низкой теплопроводностью среди современных теплоизоляторов.
Надежная и долговечная сцепляемость ППУ с трубой и гидрозащитной оболочкой.
ППУ изоляция предохраняет трубу от блуждающих токов, защищает от наружной коррозии и агрессивных сред.
Не образует мостиков холода.
Имеет высокую механическую прочность.
Выдерживает температуры до +130°С, кратковременно – до + 150°С (в случае использования двухслойной изоляции и более высокие температуры).
Значительно снижаются затраты на ремонт и обслуживание теплосети.
Пенополиуретан не токсичен и безопасен для здоровья.
Срок службы свыше 30 лет без изменения свойств.

Предизолированная труба в ППУ изоляции

Соответствует ГОСТ 30732-2006

Уникальные свойства трубы в ППУ изоляции

Предизолированная труба представляет собой трехслойную конструкцию, состоящую из стальной трубы, заключенной в слой теплоизолирующего ППУ, а также внешней оболочки из оцинкованной стали или полиэтилена. Для теплоизоляции труб применяется пенополиуретан. Выбор материала не случаен: ППУ изоляция имеет уникально низкую теплопроводность, что позволяет сделать изоляционный слой максимально тонким, но достаточно прочным. Трубопроводы с ППУ изоляцией выдерживают температуру среды до +150°С и внешнюю до -70°С, не боятся влаги. ППУ изоляция имеет высокую степень адгезии с поверхностью трубы, постоянной в течение всего периода использования, который составляет не менее 30 лет. Нанесенная на поверхность трубы изоляция представляет собой жесткую бесшовную «скорлупу», плотную и монолитную. Данные качества и свойства обуславливают большой спрос на предизолированные трубы при строительстве трубопроводов теплоснабжения и монтаже других инженерных сетей.

Экономьте с трубами ППУ!

Использование труб в готовой ППУ изоляции позволяет сэкономить на прокладке трубопроводной сети. Больше нет необходимости дополнительно утеплять трубы, затрачивая на это средства и силы. Можно использовать уже изолированные трубы, что ускоряет монтаж сетей. Вне зависимости от климатических условий, ППУ изоляция хорошо справляется со своими функциями, не только сохраняя тепло в системе, но и предохраняя трубы от коррозии. Трубы получили высокие оценки потребителей при эксплуатации в условиях Крайнего Севера. Данная трубная продукция практически не требует ремонта, прокладка обходится дешевле на 30%, а экономия средств составляет не менее 10%. Затраты на современный вид теплоизолированных труб полностью окупаются менее чем за полтора-два года после начала использования.

Подробное описание

Кран шаровый для природного газа Naval Шаровые краны с удлиненным шпинделем Naval Flowserve

Шаровые краны NAVAL с удлиненным шпинделем предназначены для подземной установки в системах тепловых сетей от ТЭЦ. Шаровые краны с удлиненным шпинделем соответствуют стандарту ГОСТ

12.2.063-81, ГОСТ 21345-78 и прошли типовые испытания в соответствии с вышеуказанными стандартами.

СВОЙСТВА

двойное уплотнение штока – сверху одно заменяемое О-кольцо и снизу два О-кольца
все внешние детали штока из нержавеющей стали – защита от коррозии, свободная высота изоляции
шток сухой – нет потери тепла
модульная конструкция – возможны специальные длины штока
указатель положения легко читается
управления крана через Т-образный ключ (до Ду 150) или с планетарной передачей (от Ду 200)
Все краны соответствуют требованиям директивы давления ЕС (97/23/ЕY) и изготовлены по категории № III.
В процедуре проверки на соответствие используется модуль «Н». Naval Oy имеет сертификаты ”ISO 9001” по качеству и ”ISO 14001” по охране окружающей среды.
Кран с удлиненным штоком может использоваться с электрическим или гидравлическим приводом, а также с червячно-угловым редуктором.
Герметичность в соответствии со стандартом EN 12266-1.

Технические характеристики шаровых кранов с удлиненным шпинделем Naval Flowserve

Шаровые краны с удлиненным шпинделем Naval

Поз	Деталь	Материал
1	ПАТРУБОК	Сталь углеродистая	P235GH
2	КОРПУС	Сталь углеродистая	P235GH
3	УПЛОТНЕНИЕ	Тефлон усиленный
4	ШАР	Сталь нержавеющая	1.4301
5	КОЛЬЦО ОПОРНОЕ	Сталь нержавеющая	1.4016
6	ПРУЖИНА ТАРЕЛЬЧАТАЯ	Сталь пружинная
7	КОРПУС ШПИНДЕЛЯ	Сталь углеродистая	P355NH
8	ШПИНДЕЛЬ	Сталь нержавеющая	1.4305
9	О-КОЛЬЦО	ВИТОН	FPM
10	АДАПТЕР	Сталь
11	ЗАЩИТНАЯ ТРУБА ШТОКА	Сталь нержавеющая	1.4301
12	ШТОК УДЛИНИТЕЛЬНЫЙ	Сталь углеродистая	P235GH
13	О-КОЛЬЦО	ВИТОН	FPM
14	ОПОРНАЯ ВТУЛКА	Тефлон усиленный	PTFE+C
15	ОГРАНИЧИТЕЛЬ	Сталь нержавеющая	1.4016

Кран с удлиненным штоком Naval

L = stand.

DN	PN	НАВАЛ №	D	D1	D2	D3	Ds	L	H	H1	6k-A	S1	S2	kg
25	40	254606	33,7	48,3	33,7	36	20	230	382	336	19	4,0	2,6	2,5
32	40	254607	42,4	60,3	33,7	36	25	260	388	333	19	3,6	2,6	3,0
40	40	254608	48,3	70,0	33,7	36	32	260	401	343	19	4,5	2,6	3,5
50	40	254609	60,3	88,9	33,7	36	40	300	411	340	19	4,0	2,9	4,5
65	25	254610	76,1	101,6	42,4	36	50	300	415	341	19	5,0	2,9	5,5
80	25	254611	88,9	121,0	42,4	36	65	300	426	342	19	5,6	2,9	7,0
100	25	254612	114,3	146,0	60,3	60	80	325	450	346	27	6,3	3,6	12,0
125	25	254613	139,7	177,8	60,3	60	100	325	455	335	27	6,3	4,0	16,0
150	25	254614	168,3	219,1	60,3	60	125	350	475	335	27	7,1	4,0	22,5
200	25	284636	219,1	273,0	88,9	100	150	390	520	319	50	7,1	6,3	39,0
250	16	284617	273,0	355,6	88,9	100	200	520	557	332	50	8,8	5,1	71,0
250	25	284637	273,0	355,6	88,9	100	200	520	557	332	50	8,8	6,3	71,0
300	16	284618	323,9	406,4	88,9	100	250	635	664	412	50	10,0	5,6	126,0
300	25	284638	323,9	406,4	88,9	100	250	635	664	412	50	10,0	7,1	127,0
350	25	284697	355,6	559	139,7	100	335	762	830	501	50	33,4	8,0	285,0
400	16	284619	406,4	559	139,7	100	335	762	830	501	50	12,5	6,3	258,0
400	25	284639	406,4	559	139,7	100	335	762	830	501	50	12,5	9,2	258,0
500	16	284620	508,0	660	178,0	6k-90	380	991	1000	622	50	14,2	6,3	791,0
600	16	284621	610,0	830	168,3	6k-150	500	1067	1075	865	80	-	7,1	1813,0

L = 1500 mm (DN25 - 250), 1800 mm (DN300), 2000 mm (DN400)

DN	PN	НАВАЛ №	D	D1	D2	D3	Ds	L	H	H1	6k-A	S1	S2	kg
25	25	254866	33,7	48,3	33,7	36	20	1500	382	336	19	4,0	2,6	6,0
32	25	254867	42,4	60,3	33,7	36	25	1500	388	333	19	4,5	2,6	8,0
40	25	254868	48,3	70,0	33,7	36	32	1500	401	343	19	4,5	2,6	9,0
50	25	254869	60,3	88,9	33,7	36	40	1500	411	340	19	4,0	2,9	11,0
65	25	254870	76,1	101,6	42,4	36	50	1500	415	341	19	5,0	2,9	16,0
80	25	254871	88,9	121,0	42,4	36	65	1500	426	342	19	5,6	2,9	20,0
100	25	254872	114,3	146,0	60,3	60	80	1500	450	346	27	6,3	3,6	32,0
125	25	254873	139,7	177,8	60,3	60	100	1500	455	335	27	6,3	4,0	45,0
150	25	254874	168,3	219,1	60,3	60	125	1500	475	335	27	7,1	4,0	55,0
200	25	284816	219,1	273,0	88,9	100	150	1500	520	319	50	7,1	4,5	82,0
250	25	284817	273,0	355,6	88,9	100	200	1500	557	332	50	8,8	5,1	129,0
300	25	284818	323,9	406,4	88,9	100	250	1800	664	412	50	10,0	5,6	228,0
400	25	284819	406,4	559,0	139,7	100	335	2000	830	501	50	12,5	6,3	406,0

При необходимости изготавливается кран с удлиненным штоком различной высоты. При этом размер H указывается особо при заказе

Краны с удлиненным штоком с редуктором Naval DN200-300

DN	PN	НАВАЛ №	L	ØD	ØD1	Ød	Ød1	H1	H2	H3	E	F	I	J	K	kg	Редуктор
200	25 25	28463650 28483650	390 1500	219,1	273 88,9		170	490	248	198	85	99	184	205	90	81 123	Q2000+K-300
250	25 25	28463750 28483750	520 1500	273	355,6	88,9	170	528	248	198	85	99	184	205	90	113 165	Q2000+K-300
300	25 25	28463850 28483850	620 1500	323,9	406,4	88,9	215	629	253	198	131	137,5	222,5	252	141	212 313	Q4000+K-300

Краны с удлиненным штоком с редуктором Naval DN400-600

DN	PN	НАВАЛ №	ØD	ØD1	t	L	H	B	ØA	Ød	E	F	I	J	M	K	kg	Редуктор
350	16 25	284668 284688	355,6 559		6,3 8	762	906	297	341	291,1	225	253	338	453	360	68	370	Q18000
400	16 25	284669 284689	406,4	559	6,3 8,8	762	951	312	341	219,1	209	253	338	453	390	255	525	Q18000
500	16 25	284670 284690	508	660	6,3 10	991	1135	325	341	219,1	209	253	338	453	524	255	705	Q18000
600	16 25	284671 284691	610	830	7,1 11	1067	1183	416	341	219,1	175	169	264	402	460	255	1477	Q18000

Сливной кран/воздушник Naval

DN	НАВАЛ №	L	L1	L2	D1	D2	D3	H1	R	S
25	286086	393	335,5	257	33,7	48,3	20	45,5	R 1”	4
40	286088	315	240	157	48,3	70	30	58	R 1 1/2”	2,6
50	286089	320	230	126	60,3	88,9	40	64,5	R2	2,9

Части

Поз	Деталь	Материал
1	КОРПУС	Сталь нержавеющая	1.4404
2	КОРПУС ШПИНДЕЛЯ	Сталь нержавеющая	1.4404
3	ШАР	Сталь нержавеющая	1.4404
4	РЕЗЬБОВОЙ ПАТРУБОК	Сталь нержавеющая	1.4404
5	ПАТРУБОК	Сталь углеродистая	P235GH
6	УКАЗАТЕЛЬ	Сталь оцинкованная	9 SMn 28K
7	ПРОБКА	Сталь нержавеющая	1.4305

Планетарный редуктор DN200-400, 287191

Поз	Деталь
1	КОРПУС
2	ПЛАНЕТАРНЫЙ РЕДУКТОР
3	ПОВОРОТНЫЙ РЫЧАГ
4 5	РУКОЯТКА ГИЛЬЗА (6k-50)

Планетарный редуктор может использоваться также с кранами DN100-150. Для этого гильзу (часть 5) нужно заменить на меньшего размера (6k-27) и на кран с удлиненным штоком установить монтажный фланец (299470) и блокировочный винт (299412). Предлагаются также планетарные редукторы увеличенной высоты:

28719105 H = 500
28719110 H = 1000
28719115 H = 1500

Таблица коэффициентов Kv

Размер	25	32	40	50	65	80	100	125	150	200	250	300	400	500	600
Коэффициент Kv	26	41	67	105 182		315	420	650	1070	1420	2620	5820	12593	16300	16970

Подробное описание

Предназначен для подземной клиновой задвижки с удлинителем штока и ковером или с переходником для штурвала.

Материалы:

Т-образный ключ - мягкая сталь
Покрытие - эпоксидное

Композитный уличный ковер круглый / квадратный, черный / синий для телескопических удлинительных шпинделей AVK

Габаритные и присоединительные размеры композитного уличного ковера

Подробное описание

С выдвижным штоком
Со штурвалом
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Применение:
Для воды и сточных вод, не превышающих температуру в +70°С

Испытания:
Гидравлические испытания:

Седло : 1 х PN
Корпус: 1,5 х PN

Рабочее давление и давление испытаний указаны на обороте листа

Задвижка AVK ножевая шиберная с выдвижным штоком

Дополнительные принадлежности по запросу:

Корпус из нержавейки AISI 316
Прокладки из витона (макс. 260°С), тефлона (макс. 220°С) или EPDM

Устройство привода:

Штурвал, с невыдвижным штоком (DN 50 - 600)
Быстро закрывающий рычаг (DN 50 - 200)
Пневматический привод (DN 50 - 800)
Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом (DN 50 - 1500)
Квадратная насадка штока для Т-образного ключа (DN 50 - 300)
Электрический привод (DN 50 - 1500)

Материалы:

Корпус - Серый чугун GG-25 по DIN 1691
Покрытие - Полиэфир устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ
Шток, болт уплотнения, толкатель и шибер - Нержавеющая сталь AISI 316
Прокладка корпуса и уплотнения - Резина NBR
Стойка, подшипник - Сталь st. 52
Болты, гайки - Нержавеющая сталь AISI 316

Устройство привода:

Штурвал - Серый чугун GG-25 по DIN 1691
Шпилька с резьбой - Нержавеющая сталь AISI 316
Шайба - Бронза
Рычаг, кронштейн рычага, коромысло, ухо - Сталь st. 52

Габаритные и присоединительные размеры ножевой шиберной задвижки AVK с выдвижным штоком

Задвижка AVK ножевая шиберная с выдвижным штоком

Компоненты:

1. Стойка
2. Шток
3. Болт и гайка
4. Болт сальника уплотнения
5. Толкатель

6. Сальник уплотнения
7. Корпус
8. Шибер
9. Прокладка корпуса
10. Болт корпуса

11. Штурвал
12. Шайба
13. Болт
14. Подшипник

Задвижка AVK ножевая шиберная с выдвижным штоком

Подробное описание

Одним из новых материалов, применяющихся для изготовления трубной продукции, является металлопластик, сочетающий в себе достоинства пластика и металла – легкость, гигиеничность и прочность. Из него производятся трубы для систем отопления, канализации и водоснабжения. Использование металлопластиковых труб выгодно и удобно, поскольку они практически не нуждаются в уходе и обслуживании, отличаясь герметичностью, механической и ударной прочностью, свето- и водонепроницаемостью, эластичностью, термостойкостью. Монтаж металлопластиковых труб производится без применения сварочных аппаратов, что весьма удобно и выгодно.

Применение:

Подключение сантехники к сети водоснабжения.
Прокладка внутренней сети напольного и радиаторного отопления.

Стенка трубы состоит из 5 слоев:

внутренний и наружный слой из полимерных материалов;
средний слой из алюминия;
два адгезионных слоя скрепляют между собой полимерные и алюминиевый слои.

Алюминиевый слой в составе металлопластиковой трубы обладает низким коэффициентом теплового расширения и обеспечивает кислородонепроницаемость.

Преимущества металлопластиковых труб:

Не подвержены коррозии.
Высокая химическая стойкость к агрессивным веществам и растворам.
Не снижается пропускная способность, как у металлических труб вследствие заростания прохода.
Удобство и легкость транспортировки.
Легкость и гибкость монтажа.
Экономичность. Снижение расходов на монтаж за счет сокращения времени на установку. Отсутствие расходных материалов.
Экологичность и безопасность для здоровья.
Долговечность. Срок службы не менее 50 лет.

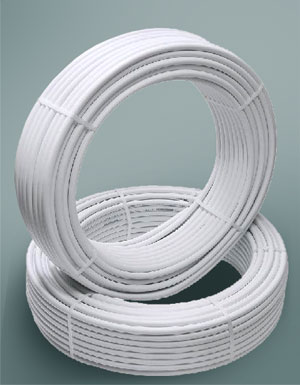

Трубы металлопластиковые

Металлопластиковые трубы просты и удобны в монтаже

Слоистая структура металлопластиковой трубы

Металлопластиковая труба имеет многослойную конструкцию. Наружный и внутренний слои состоят из прочного полимера. Средний слой составляет алюминиевая трубка, имеющая продольный шов внахлест или встык. Для сварки алюминия применяются современные способы лазерной или ультразвуковой сварки, позволяющие получить прочное и полностью герметичное соединение. Соединение всех слоев обеспечивает специальный адгезионный материал. Благодаря наличию в трубе внутреннего полимерного слоя, поверхность становится очень гладкой, что позволяет сохранять высокую пропускную способность сети. Даже с течением времени металлопластиковая труба не зарастает, поскольку известковые и бактериальные отложения не задерживаются на ровной и гладкой поверхности. Наличие наружного полимерного слоя защищает алюминий от выпадения конденсата и предотвращает коррозию, что увеличивает срок службы трубы.

Применение металлопластиковых труб

Особенности технологии изготовления позволяют выпускать металлопластиковые трубы значительно более тонкие, нежели стальные, однако с такими же техническими параметрами и характеристиками. Это дает возможность применять металлопластик шире: трубы из данного материала легче и гибче стальных, их можно использовать почти без ограничений в системах отопления и водоснабжения. Кроме того, все свойства делают трубы из металлополимера универсальными и пригодными как для внутреннего, так и для наружного монтажа – при условии доступности мест соединений, оснащенных фитингами. Дополнительным удобством применения металлопластиковых труб является возможность сгибать их под необходимым углом в процессе монтажа, однако стоит помнить, что данная операция требует использования специального трубогибочного оборудования.

Страницы:
