Подробное описание

Предназначение:

  • системы хозяйственно-фекальной канализации зданий
  • системы внутренних водостоков и внутриквартальной канализации
  • санитарно-технические бытовые, ливневые, дренажные систем.

Материал: НПВХ. Изготавливаются по современной технологии трехслойной коэкструзии. Стенка трубы имеет внутренний вспененный слой.

Цвет трубы: оранжево-коричневый

Диаметры: 110 мм ... 500 мм

Класс жесткости: SN 4.

Трехслойные канализационные трубы из ПВХ не подвержены коррозии, сохраняют все необходимые прочностные и эксплуатационные характеристики, легки и удобны при монтаже.



Типоразмеры трехслойной канализационной трубы НПВХ

Dn, мм E, мм Длина трубы, мм
110 3,2 1000
110 3,2 2000
110 3,2 3000
110 3,2 4000
110 3,2 6060
160 4,0 1000
160 4,0 1200
160 4,0 2000
160 4,0 3000
160 4,0 4000
160 4,0 6080
200 4,9 1200
200 4,9 2000
200 4,9 3000
200 4,9 4000
200 4,9 6090
250 6,2 1200
250 6,2 2000
250 6,2 3000
250 6,2 4000
250 6,2 6130
315 7,7 1200
315 7,7 2000
315 7,7 3000
315 7,7 6140
400 9,8 1200
400 9,8 2000
400 9,8 3000
400 9,8 6150
500 12,3 3000
500 12,3 6160







Трехслойные канализационные трубы НПВХ с вспененным внутренним слоем



Соответствуют ТУ 2248-057-72311668-2007







Схема трехслойной канализационной трубы НПВХ

ВНИМАЕНИЕ! Длина трубы дана с учетом раструба

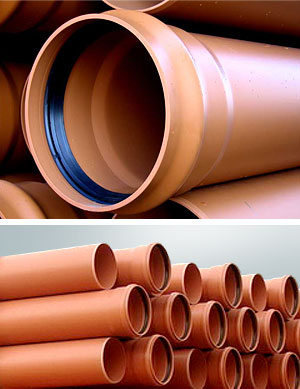

Канализационная труба НПВХ − лёгкая и прочная!

Трубы НПВХ для напорной канализации изготавливаются трехслойными по особой технологии. При изготовлении данных изделий их наружный и внутренний слои выполняются из ПВХ, пластифицированного поливинилхлорида – такого же, какой идет на изготовление труб с однородными стенками. Между этими слоями располагается промежуточный внутренний слой, для которого используется вспененный ПВХ. Его получают методом непрерывного вспенивания и экструзии. Три слоя трубы увеличивают ее прочностные характеристики, а наличие вспененного слоя позволяет снизить массу изделия. Производство труб со вспененным слоем ведется в соответствии с ТУ 2248-057-72311668-2007. Диаметр таких канализационных труб обычно составляет от 200 до 500 мм.

Канализационные трубы выпускаются из ПВХ серого или оранжевого цвета, однако этот цвет не является характеристикой предназначения или материала изготовления труб. При выборе изделий для наружной канализации следует обращать внимание на показатель кольцевой жесткости и толщину стенок. Кольцевая жесткость для труб, предназначенных для укладки в грунт, составляет 4 кН/м2. Этой характеристике соответствуют трубы марки SN 4. Изделия марки SN 2 используются для внутренней канализации. Монтаж труб осуществляется преимущественно раструбными соединениями, однако для создания разветвленной канализационной сети или системы применяются разнообразные фитинги. Соединительные ПВХ детали для пластиковых труб изготавливают способом литья в формы. Раструбное соединение с помощью резинового уплотнительного кольца создает герметичность и компенсирует всю систему канализации.

Применение трехслойных канализационных труб НПВХ

Использование данной продукции широко. Трубы применяют в бытовой канализации и водоснабжении, в водоочистке и водоотводе, в ливневой канализации. Долговечность труб, их качество и низкая стоимость привлекают внимание потребителей. В настоящее время все больше организаций ЖКХ переходит на пластиковые трубы, которые значительно отличаются по качеству и эксплуатационным характеристикам от чугунных и стальных изделий. ПВХ трубы прочны и надежны, их гладкая внутренняя поверхность обеспечивает хорошую пропускную способность. Кроме того, на поверхности ПВХ не откладываются осадки, что не уменьшает просвета трубы, даже при длительной эксплуатации. Небольшой вес изделий облегчает перевозку и монтаж на объекте.





Подробное описание



Применение:
для воды, сточных вод и нейтральных жидкостей, не превышающих температуру в 70°С.

Испытание:
Гидравлическое испытание по DIN 3230 часть 4:

  • Седло : PN
  • Корпус: 1,5 х PN

Проверка крутящего момента закрывания

Задвижка магистральная AVK тип 18/80, клиновая,с 3мя затворами фланцевая

Дополнительные принадлежности по заказу:

  • Патрубок фланцевый вертикальный с DN к затвору DN 100
  • Патрубок фланцевый вертикальный с DN как у затвора DN
  • Крышка-заглушка затвора
  • Удлинительный шпиндель
  • Маховик
  • Удлинительный насадок штока
  • Насадок штока

Материалы:

  • Корпус, крышка - ковкий чугун, GGG-50, по DIN 1693, (марка 500-7 по BS 2789)
  • Покрытие - внутри и снаружи порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом
  • Шток - нержавеющая сталь, DIN x 20 Cr 13
  • Уплотнение штока - грязесъемное кольцо из NBR, 2 кольца кругл.сеч. из NBR внутри и 2 кольца снаружи пластмассового
  • подшипника, манжета из EPDM
  • Упорное кольцо - устойчивая к обесцинкиванию латунь CZ 132 по BS 2872
  • Клиновой затвор - ковкий чугун GGG-50, с сердечником полностью вулканизированным резиной EPDM, где интегральная гайка клина - из устойчивой к обесцинкиванию латуни CZ 132 по BS 2874
  • Болты крышки - нержавеющая сталь А2, пломбированы термоклеем
  • Прокладка крышки - резина EPDM

Габаритные и присоединительные размеры магистральной задвижки AVK типа 18/80

Задвижка магистральная AVK тип 18/80, клиновая,с 3мя затворами фланцевая

Компоненты:

1. Шток
2. Кольцо грязесъемное
из NBR
3. Кольцо круглого сечения
4. Подшипник
5. Крышка

6. Упорное кольцо
7. Манжета из EPDM
8. Болты крышки
9. Прокладка крышки
10. Выход для ответвит.
задвижек

11. Гайка затвора
12. Прокладка на
центральный выходной
патрубок
13. Клиновой затвор
14. Корпус задвижки

Задвижка магистральная AVK тип 18/80, клиновая,с 3мя затворами фланцевая



Подробное описание

Клапан пожарный запорный применяется для установки на трубопроводах пожаротушения.

Технические характеристики крана запорного 15кч11п1 (пожарного)


Вентили (клапаны) запорные чугунные 15кч11р (пожарный)Давление условное: PN, МПа (кгс/см2) 1,6(16)

Температура рабочей среды: +50С

Материал: чугун

Привод: ручной



Длина L, мм. Диаметр Масса, кг.
76 50 4,2



Подробное описание

Как показывает практика, разработка артезианских скважин невозможна без укрепления стенок специально проложенными трубами. Некоторое время назад для этой цели применялись стальные и асбестоцементные трубы, однако сегодня все чаще используют изделия из пластика. В процессе эксплуатации стальные трубы подвергаются коррозии, что ведет к возможному возникновению аварийных ситуаций с серьезными последствиями. Объясняется все достаточно просто: ржавчина и отложения значительно ухудшают качество добываемой из скважины воды. Стенки с дефектами не могут препятствовать проникновению поверхностных или грунтовых вод. ПВХ же является современным материалом, лишенным указанных недостатков. Кроме того, срок его службы составляет более 50 лет, на протяжении которых качество воды никогда не поменяется в худшую сторону.


Предназначение:

  • строительство и обустройство водозаборных скважин в процессе бурения на воду.
  • крепление стволов технологических скважин и транспортировка выщелачивающих и сернокислых растворов. Допустимая концентрации кислот - до 30 мг/л, температуры растворов +15ºC ... +45ºC.

Материал: ПВХ. Цвет синий.

Диаметры: 90 мм ... 225 мм.

Резьба: трапецеидальная.

Толщина стенки:

  • нормальная - для скважин малой и средней глубины;
  • увеличенная - для глубоких скважин.

Преимущества бурения с использованием обсадных труб ПВХ:

  • соответствие современным нормам качества питьевой воды;
  • срок эксплуатации более 50 лет;
  • коррозионная и химическая стойкость;
  • защита подземных вод от загрязнения;
  • увеличение скорости бурения благодаря меньшему, чем у стандартных стальных труб, диаметру трубы.
  • легкость и прочность трубы;
  • 100% герметичность резьбового соединения;
  • низкая стоимость монтажных работ.



Трубы обсадные ПВХ для артезианских скважен

Производятся по ТУ 2248-001-84300500-2009



Обсадные трубы фильтры

Типоразмеры обсадной трубы ПВХ

Dn, мм Наружный диаметр, мм Е Длина трубы, мм
трубы раструба
80 90 95 5,0 3060
101 8,0 6000
100 113 125 5,0 3070
125 5,0 5070
132 7,0 3070
132 7,0 5070
115 125 132 5,0 2070
132 5,0 3070
132 5,0 5070
134 6,0 3070
134 6,0 5070
137 7,5 3070
125 140 149 6,5 2070
149 6,5 3070
149 6,5 5070
152 8,0 3070
152 8,0 5070
150 165 176 7,5 3070
180 9,5 3070
175 195 205 8,5 3080
211 11,5 3080
200

225 241 10,0 3090
247 13,0  3090

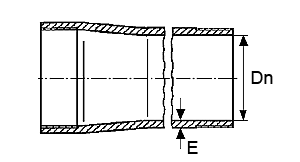

Схема обсадной трубы из ПВХ

ВНИМАНИЕ! Длина трубы дана с учетом раструба.

Возможно изготовление трубы требуемой длины на заказ.

Схема водозаборного трубопровода из обсадной трубы ПВХ

Схема водозаборного трубопровода из обсадных труб ПВХ

Условные обозначения:

1) Корпус. 2) Труба фильтра.



Производство обсадных труб

Производство данной продукции ведется в соответствии с разработанными специально для ПВХ труб ТУ2248-001-84300500-2009. Для изготовления используется плотный поливинилхлорид, как правило, синего цвета. В настоящее время налажен выпуск труб различных диаметров – от 80 до 225 мм. Изделия оснащены трапецеидальной резьбой и могут иметь стенки разной толщины – от 7 до 20 мм. Выбор данного параметра обусловлен глубиной водоносного слоя и скважины. Для скважин, расположенных на средней и малой глубине, применяют трубы с нормальной толщиной стенок, для глубоких – с увеличенной.


Особенности бурения

Бурение с применением обсадных ПВХ труб имеет ряд преимуществ. Прежде всего, это высокие гигиенические характеристики ПВХ и возможность его безопасного применения для питьевого водоснабжения. Отсутствие коррозии сохраняет качество не только воды, но и почвы, в которой проложен трубопровод. Кроме того, использовать обсадные пластиковые трубы можно даже в местах, где имеются искривления внутренней поверхности скважины. Стальную трубу установить в таких условиях затруднительно, а ПВХ изделие хорошо справится с ними.



Соединение обсадных труб

Монтаж обсадных труб друг с другом выполняется способом «труба в трубу» с помощью плотного резьбового соединения. Такое сочленение отдельных отрезков ускоряет монтаж колонн, обеспечивая герметичность и надежность, даже в сложных пучинистых, рыхлых или ползучих грунтах, сохраняя прочность стенок скважины. Для правильного выбора параметров и характеристик обсадных ПВХ труб следует воспользоваться помощью специалистов, которые выполнят расчеты и определят количество и качество продукции, необходимой на конкретном объекте с учетом глубины скважины и характеристик грунта.





Подробное описание





Центральный фланцевый выход для задвижки AVK

Применение:

для серии 18 с 3-мя или 4-мя затворами

Материалы:

  • Центральный патрубок - ковкий чугун марки 500-7 EN-GJS-500-7, EN 1563

Габаритные и присоединительные размеры центрального фланцевого выхода для задвижки Combi-cross

Центральный фланцевый выход для задвижки AVK

Центральный фланцевый выход для задвижки AVK



Подробное описание

Вентиль (клапан) запорный 15с22нж стальной проходной фланцевый - предназначен для установки на трубопроводах диаметрами 40, 50, 65, 80, 100 мм, в качестве запорного устройства на воду и пар, при температуре до +425C

Технические характеристики крана запорного стального  15кч22нж

Кран запорный 15с22нжСреда применения:

  • вода (холодная, горячая);
  • водяной пар;
  • слабоагрессивные среды;

Применяемый материал: сталь

Рабочая среда: вода, пар при температуре +425С





Присоединение к трубопроводу:  фланцевое по ГОСТ 12815-80

Привод: ручной














Основные параметры

ДиаметрДлина L, мм.Масса, кг.
40 200 15
50 230 18,5
65 290 34,5
80 310 38,2
100 350 52,7



Подробное описание

Современные канализационные сети в большинстве случаев используют трубы и фасонные изделия из полиэтилена, поливинилхлорида и полипропилена.

Изделия могут применяться при максимальной температуре рабочей среды до +70 градусов по шкале Цельсия, а в экстремальных условиях в течение краткого времени могут выдерживать температуру до +95 градусов по шкале Цельсия.

Использование труб ПВХ для канализационных сетей позволяет сэкономить на стоимости инженерных коммуникаций и удешевить монтаж. Для монтажа канализационных систем и других видов сетей водоснабжения применяют поливинилхлоридные трубы и необходимые фасонные части, также выполненные из ПВХ.

Монтаж сетей производится с помощью труб и патрубков. Последние представляют собой трубы длиной менее 500 мм. Соединение патрубков и труб между собой в прямые и изогнутые участки трубопровода выполняется с использованием фасонных частей. Их изготавливают из ПВХ способом литья под давлением. Фасонные детали соединяются с трубами и патрубками специальными уплотнительными деталями – резиновыми кольцами, которые гарантируют плотное прилегание деталей к трубам и герметичность системы. Детали из ПВХ устойчивы к агрессивной среде – кислотам, щелочам, солям, они не оказывают сопротивления потоку среды, поэтому пропускная способность сети остается неизменной. Кроме того, ПВХ трубы и арматура к ним не подвергаются электрохимической коррозии, нетоксичны, быстро и легко монтируются.

Особенно важным преимуществом является невысокая стоимость труб и всех соединительных и фасонных элементов и их длительный срок службы – не менее 50 лет при правильной эксплуатации.



Тройник 45°

Диаметры Dn1
110 160 200 250 315 400 500
Dn 110

160




200



250


315

400
500

Фасонные изделия ПВХ для канализации - тройник 45

Тройник 87°

Диаметры, мм Dn1
110 160 200 250 315 400 500
Dn 110

160




200



250


315

400
500



Фасонные детали ПВХ - тройник 87

Муфта выдвижная

Диаметры:

  • 110
  • 160
  • 200
  • 250
  • 315
  • 400
  • 500

Фасонные части ПВХ для канализации - муфта выдвижная

Редуктор

Диаметры, мм Dn1
110 160 200 250 315 400 500
Dn 110
160
200
250
315
400
500

Редуктор. Фасонные части из ПВХ канализационные

Отводы 15°, 30°, 45°, 60°, 87°

Типоразмеры Отклонение
15° 30° 45° 60° 87°
Dn, мм 110
160
200
250
315
400
500



Отвод. Фасонные детали канализационные из ПВХ

Клапан обратный

Диаметры:

  • 110
  • 160
  • 200



Обратный клапан. Фасонные части ПВХ для канализации

Ревизия

Диаметры:

  • 110
  • 160
  • 200
  • 250
  • 315



Фасонные части канализационные ПВХ. Ревизия

Заглушка раструба

Диаметры:

  • 110
  • 160
  • 200
  • 250
  • 315
  • 400
  • 500



Заглушка раструба ПВХ. Фасонные части канализационные ПВХ


Фасонные изделия из ПВХ — свобода инженерной мысли!

Благодаря тому что ПВХ является простым и удобным в обработке материалом, он пригоден для изготовления разнообразных соединительных элементов и фасонных деталей для трубопроводов. Это позволяет прокладывать инженерные сети различной конфигурации, даже в стесненных условиях. Для соединения трубопроводов на прямых участках применяют прямые соединительные элементы, преимущественно муфты. С их помощью соединяются трубы аналогичного диаметра. Для соединения труб разного диаметра используются редукторы и переходные муфты. Ремонтные работы и ревизии трубопроводов выполняются с использованием соединительных деталей и манжет. Применяются также колена, в том числе на участках с небольшими изгибами трубопровода или при перепадах уровня.

 Для ответвлений сети применяются фасонные части в виде тройников, двойных и тройных колен, фитингов с ответвлениями. ПВХ тройник используется преимущественно в безнапорных канализационных системах как элемент для разветвления сети. Раструбная конструкция изделия может иметь диаметр условного прохода, равный диаметру трубы либо с переходом на меньший диаметр. Угол прямого тройника составляет 90 градусов, однако тройники могут иметь различный угол наклона, соответствующий характеристикам трубопровода. Чтобы закрыть открытый раструб трубы, применяются раструбные заглушки. Востребованным видом фасонных деталей являются смотровые заглушки или ревизии. Они имеют резьбовый наконечник и пробку, что позволяет осматривать трубу внутри при ее засорении.

Соединительные элементы выпускаются в широком ассортименте. Отдельные виды фасонных частей из ПВХ имеют внутреннюю или внешнюю резьбу, резиновые уплотнительные кольца. Детали также могут подлежать склеиванию.

В качестве важного элемента трубопроводной арматуры в системах ПВХ трубопроводов применяются обратные клапаны, выполненные из того же материала. Поскольку канализационные системы являются открытыми, вследствие засоров и переполнения трубопровода помещения могут быть затоплены фекальными водами и стоками. Избежать этого поможет защитный прибор - обратный клапан. Он имеет высокую пропускную способность, однако препятствует обратному току среды. Запирающим механизмом в обратных клапанах является наполненный воздухом шар, а также выпускной и приемный патрубки разной высоты. При обратном токе среды шар поднимается и прижимается к мембране, закрывая проход. Установка обратных клапанов из ПВХ возможна на любом участке канализационной сети в вертикальном или горизонтальном положении.


Особенности монтажа фасонных частей из ПВХ

Монтаж трубопроводов из ПВХ с применением фасонных частей требует соблюдения некоторых правил, связанных с характеристиками материала, и учета коэффициента температурного расширения. Для монтажа используются выдвижные (компенсационные) муфты, которые обеспечивают возможность расширения труб. Чтобы обеспечить надежное закрепление участков ответвлений к сливам, точек санитарного оборудования, скользящие соединения с применением выдвижных муфт используются на участках длиннее 1 метра. Если стационарный участок короче этой длины, скользящее соединение не используется.









Подробное описание





Маховик для задвижек AVK тип 08 DN 40-600 (для установки в колодце или в помещении)

На соответствие стандарту запорной арматуры

Применение:
для магистральных задвижек

Материалы:

  • Штурвал - серый чугун, GG-25, по DIN 1691 шпинделей (марка 220/250 по BS 1452)
  • Покрытие - порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом
  • Болт и шайба - оцинкованная нержавеющая сталь 8.8

Габаритные и присоединительные размеры маховика AVK для задвижек тип 08 DN 40-600

Маховик для задвижек AVK тип 08 DN 40-600 (для установки в колодце или в помещении)

Компоненты:

1. Штурвал

2. Болт

3. Шайба

Маховик для задвижек AVK тип 08 DN 40-600 (для установки в колодце или в помещении)



Подробное описание

Кран запорный 15с52нжВентиль (клапан) запорный 15с52нж стальной проходной фланцевый - предназначен для установки на трубопроводах диаметрами 15, 20, 25, 32, 40 мм, в качестве запорного устройства на воду и пар, при температуре до +400C0

Технические характеристики крана запорного стального  15кч52нж

Среда применения:

  • вода (холодная, горячая);
  • водяной пар;
  • слабоагрессивные среды;

Применяемый материал: сталь

Рабочая среда: вода, пар при температуре +400С0





Присоединение к трубопроводу:  фланцевое

Привод: ручной






Основные параметры

ДиаметрДлина L, мм.Масса, кг.
15 175 9,8
20 190 14,9
25 200 16,9
32 210 25
40 225 30,6



Подробное описание

В качестве материала для прокладки наружных напорных сетей нередко применяются трубы ПВХ и соответствующие фасонные части. Благодаря раструбному соединению монтаж сетей производится быстрее и не требует применения сварочного оборудования и расходных материалов. Кроме того, монтаж напорных сетей из труб ПВХ не требует использования услуг квалифицированных сварщиков, что тоже позволяет сократить расходы по данной статье. Напорные трубы и фасонные детали к ним применяются при монтаже систем наружного водоснабжения, напорной и ливневой канализации, для сетей питьевого водоснабжения. Изделия также могут применяться для транспорта жидкостей и газов, однако следует ознакомиться со сведениями химической устойчивости поливинилхлорида и изготовленных из него труб и фитингов.

Температура среды может составлять от 0 до +45 С, а давление – до 10 атмосфер. Эксплуатация фасонных частей для напорных систем может вестись в течение 50 лет и более.

Сферы применения напорных полимерных труб и фитингов:

  • Напорные водопроводные системы, в том числе хозяйственно-питьевого водоснабжения.
  • Транспортировка других жидких и газообразных веществ согласно таблиц химической стойкости НПВХ.

Рабочие температуры: 0°С ... +45°С





Муфта соединительная SDR 26

Диаметры:

  • 90
  • 110
  • 160
  • 225



Муфта напорная соединительная SDR 26

Муфта скользящая ремонтная

Диаметры:

  • 90
  • 110
  • 160
  • 225
  • 315
  • 400
  • 500



Муфта ремонтная скользящая напорная

Патрубок переходной двухраструбный

Диаметры, мм Dn1
90 110 160
Dn 110
160
225
315



Фасонные части напорные. Патрубок переходной двухраструбный

Патрубок раструбный с ПВХ фланцем

Диаметры, мм Dn1
100 150 200 300 400
Dn 110
160
225

315


400



Фасонные детали напорные. Патрубок раструбный с ПВХ фланцем

Патрубок гладкий с металлическим фланцем

Типоразмеры:

  • 90 / 80
  • 110 / 100
  • 160 / 150
  • 225 / 200
  • 315 / 300
  • FW 400
  • FW 500



Фасонные части напорные. Патрубок гладкий с металлическим фланцем



Патрубок раструбный с металлическим фланцем

Типоразмеры:

  • 90 / 80
  • 110 / 100
  • 160 / 150
  • 225 / 200
  • 315 / 300
  • Belgicast (1050) 400
  • Belgicast (1050) 500
  • AVK 400
  • AVK 500

Фасонные изделия напорные. Патрубок раструбный с металлическим фланцем

Отвод напорный

Типоразмеры Отклонение
11° 22° 30° 45° 60° 90°
Dn, мм 90
110
160
225
315
400
500



Отвод напорный. Фасонные части напорные

Тройник с металлическим фланцем

Диаметры, мм Dn1
80 100 150 200
Dn 90
110
160
225





Напорные фасонные детали. Тройник с металлическим фланцем

Тройник с ПВХ фланцем

Диаметры, мм Dn1
100 150 200
Dn 110
160
225
315



Фасонные элементы напорные. Тройник с ПВХ фланцем

Тройник с резьбовым выходом

Диаметры:

  • 90 / 1½"
  • 110 / 2"
  • 160 / 2"

Тройник напорный с резьбовым входом.

Тройник раструбный

Диаметры, мм Dn1
90 110 160 225 315 400
Dn 90
110
160
225
315

400



Напорный тройник раструбный

Седелка

Диаметры, мм Dn1
1" 2" 4"
Dn 90
110
160
225
315



Седелка. Фасонные части напорные

Затвор поворотный фланцевый, тип "Батерфляй"

Типоразмеры, мм Давление
PN 10 PN 6
Dn 80
100
150
200
250



Затвор поворотный фланцевый тип Баттерфляй

Фланец стальной глухой

Наименования: 80, 81, 82, 83, 84

Фланец стальной глухой для напорных систем


Изделия фасонные напорные — богатый ассортимент, широкий выбор!

Напорные фасонные части имеют широкий модельный ряд и ассортимент типоразмеров. В зависимости от характеристик трубопровода выбираются те или иные виды соответствующих деталей, каждая из которых выполняет определенные функции. Соединительная муфта применяется для напорных труб. Изделие представляет собой двойной раструб и служит для соединения патрубков и труб ПВХ, имеющих гладкие концы, между собой. С помощью соединительной муфты монтируются прямые участки напорного трубопровода. В качестве изделия, необходимого при ремонтных работах, используется ремонтная скользящая муфта. Она оснащена пазухами под резиновое уплотнительное кольцо с обеих сторон. Изделие скользит по трубам с наружной стороны и позволяет выполнить ремонт труб в самых сложных для доступа местах.

Тройники – весьма востребованный вид фасонных деталей. В качестве оборудования для ревизии или прочистки труб в системах ливневой канализации, а также для соединения ПВХ труб с другими типами трубных изделий применяются тройники с металлическими фланцами. Конструкция изделия предполагает наличие с двух сторон раструбов и металлического фланца, для изготовления которого используется серый чугун. Аналогичными характеристиками и функциями обладает тройник с фланцем, выполненным из ПВХ. Раструбный тройник для напорных систем оснащен трехсторонними раструбами и служит в сетях для разветвления трубопровода. Тройники с резьбовыми выходами также служат для разветвления трубопроводной сети, используя для этой цели не фланцевое, а прочное резьбовое соединение. Резьба расположена внутри, она может быть трубной конической или трубной цилиндрической.





На различных участках напорных сетей применяются также патрубки – прямые короткие трубы. Спросом пользуются гладкие и раструбные патрубки с металлическими или ПВХ фланцами. Они соединяют трубы ПВХ с запорной арматурой либо используются для монтажа в систему труб из других материалов. Переходные патрубки используются на участках, где изменяется диаметр труб. В сетях для изменения их конфигурации и направления тока среды нередко требуется применение отводов или колен. Данные фасонные изделия имеют с одной стороны гладкий конец, а с другой оснащены раструбом. В случае если в трубопровод необходимо врезать трубу из ПВХ, имеющую другой диаметр, применяются седелки, или седловые отводы. Врезка осуществляется с помощью внутреннего резьбового соединения цилиндрического или конического типа. В качестве элементов ревизии, а также для закрытия концов труб в напорных системах применяются глухие ПВХ фланцы.





Кран шаровый Naval из сталиКран шаровый для природного газа Naval

Шаровой кран NAVAL является запорным краном с соответствующей рекомендацией Ассоциации Теплоснабжения. Его можно использовать в теплоснабжении, в теплопроводах, в масляных трубопроводах и для бескислородной воды.

КОНСТРУКЦИЯ

  • Корпус и штуцеры сварены в единое целое.
  • Углеродно-тефлоновые уплотнительные проклады усиленные L – образными кольцами, стойки к износу, воздействию химикалий и загрязнений.
  • Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.
  • Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления.
  • Противовылетающий шпиндель уплотен двумя О-образными кольцами, из которых верхнее заменяемо (в модификации DN 65-300 оба заменяемы).
  • Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.
  • Начиная с модификации DN65 шпиндель оборудован нержавеющей подшипниковой втулкой.

NAVAL OY имеет сертификаты ”ISO 9001” по качеству и ”ISO 14001” по охране окружающей среды.

СВОЙСТВА



  • Кран не требует ухода, подтягивания или смазки.
  • Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
  • Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить.
  • Ручка крана съемная и ее можно переставить на 180 град.
  • Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
  • Приводной механизм легко установить даже после монтажа крана.

Технические характеристики крана шарового NAVAl из стали

Кран шаровый Naval из стали

Кран шаровый Naval из стали, перепад давлений
Деталь Материал DN600
1 Корпус Сталь углеродистая P235GH W 1.0345
2 Корпус шпинделя Сталь углеродистая P355NH W 1.0425
3 Шар Сталь нержавеющая 1.4301 W 1.4301
4 Шпиндель Сталь нержавеющая 1.4305 W 1.4460
5 Уплотнение Тефлон усиленный PTFE+C PTFE+C
6 Пружина тарельчатая Сталь пружинная   Сталь
7 Кольцо опорное Сталь нержавеющая   Сталь
8 Винт крепежный Сталь
9 О-кольцо Витон FPM EPDM
10 Пластина уплотняющая Тефлон PTFE PTFE
11 Ограничитель Сталь нержавеющая 1.4016/1.4404
12 Рукоятка Сталь оцинкованная
13 Патрубок Сталь углеродистая P235GH ASTM, GWCC

Стальной шаровый кран Naval приварной


DN PN НАВАЛ № L D D1 D2 H B H1 КГ
10 40 284 402 230 10 17,2 33,7 98 145 22 0,5
15 40 284 403 230 10 21,3 33,7 98 145 22 0,5
20 40 284 405 230 15 26,9 42,4 103 145 23 0,7
25 40 284 406 230 20 33,7 48,3 118 145 34 1,0
32 40 284 407 260 25 42,4 60,3 121 145 33 1,4
40 40 284 408 260 32 48,3 70,0 120 188 43 1,8
50 40 284 409 300 40 60,3 88,9 127 188 44 2,6
65 25 284 410 300 50 76,1 101,6 159 277,5 62 4,4
80 25 284 411 300 65 88,9 121,0 171 277,5 68 5,6
100 25 284 412 325 80 114,3 146,0 218 278,5 101 8,4
125 16 284 413 325 100 139,7 177,8 252 400 101 13,4
150 16 284 414 350 125 168,3 219,1 272 600 107 18,0
200 16 284 416 390 150 219,1 273,0 300 900 123 36,3
250 16 284 417 520 200 273,0 355,6 345 1200 122 72,0
125 25 284 453 325 100 139,7 177,8 252 400 101 13,4
150 25 284 454 350 125 168,3 219,1 272 600 107 18,0
200 25 284 456 390 150 219,1 273,0 300 900 123 36,3
250 25 284 457 520 200 273,0 355,6 345 1200 122 72,0

Рекомендуем привод с червячной передачей начиная с типа ≥ ДУ125

Стальной шаровый кран Naval внутренняя резьба-приварной

Стальной шаровый кран Naval внутренняя резьба-приварной
DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
10 40 284 002 153 10 R 3/8 33,7 17,2 98 145 22 0,5
15 40 284 003 158 10 R 1/2 33,7 21,3 98 145 22 0,5
20 40 284 005 168 15 R 3/4 42,4 26,9 103 145 23 0,6
25 40 284 006 172 20 R 1 48,3 33,7 118 145 34 0,9
32 40 284 007 195 25 R 1 1/4 60,3 42,4 121 145 33 1,2
40 40 284 008 205 32 R 1 1/2 70,0 48,3 120 188 43 1,7
50 40 284 009 240 40 R 2 88,9 60,3 127 188 44 2,3



Стальной шаровый кран Naval приварной, с редуктором

 Стальной шаровый кран Naval приварной, с редуктором

DN PN НАВАЛ № L D D1 D2 H B C H1 КГ
125 16 284 433 325 100 139,7 177,8 309 145 50 101 18
150 16 284 434 350 125 168,3 219,1 330 145 50 107 23
200 16 284 436 390 150 219,1 273,0 398 196 75 123 46
250 16 284 437 520 200 273,0 355,6 451 236 100 122 87
300 16 284 438 635 250 323,9 406,4 572 280 193 155 193
*350 16 284 498 762 335 355,6 559,0 795 480 170 253 342
400 16 284 439 762 350 406,4 559,0 795 480 170 228 322
500 16 284 440 991 390 508,0 660,0 857 550 225 221 764
600 16 284 441 1067 500 610,0 1022,0 1043 130 480 259 1470
125 25 284 473 325 100 139,7 177,8 309 145 50 101 18
150 25 284 474 350 125 168,3 219,1 330 145 50 107 23
200 25 284 476 390 150 219,1 273,0 398 196 75 123 46
250 25 284 477 520 200 273,0 355,6 451 236 100 122 87
300 25 284 478 635 250 323,9 406,4 572 280 193 155 193
*350 25 284 495 762 335 355,6 559,0 795 480 170 253 342
400 25 284 479 762 350 406,4 559,0 795 480 170 228 322
500 25 284 480 991 390 508,0 660,0 857 550 225 221 764
600 25 284 481 1067 500 610,0 1022,0 1043 130 480 259 1470

*Полнопроходной

Стальной шаровый кран Naval внутренняя резьба-внутренняя резьба

Стальной шаровый кран Naval внутренняя резьба-внутренняя резьба
DN PN НАВАЛ № L D D1 D2 H B H1 КГ
10 40 284 152 75 10 R 3/8 33,7 98 145 22 0,5
15 40 284 153 85 10 R 1/2 33,7 98 145 22 0,5
20 40 284 155 100 15 R 3/4 42,4 103 145 23 0,5
25 40 284 156 115 20 R 1 48,3 118 145 34 0,7
32 40 284 157 130 25 R 1 1/4 60,3 121 145 33 0,9
40 40 284 158 150 32 R 1 1/2 70,0 120 188 43 1,5
50 40 284 159 180 40 R 2 88,9 127 188 44 2,1



Стальной шаровый кран Naval фланцевый

Стальной шаровый кран Naval фланцевый
DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
15 40 285 503 130 10 95 65 14 98 145 22 1,9
20 40 285 505 150 15 105 75 14 103 145 23 2,7
25 40 285 506 160 20 115 85 14 118 145 34 3,3
32 40 285 507 180 25 140 100 18 121 145 33 5,0
40 40 285 508 200 32 150 110 18 120 188 43 6,0
50 40 285 509 230 40 165 125 18 127 188 44 7,9
65 16 285 510 270 50 185 145 18 159 277,5 62 10,0
25 285 570 11,3
80 16 285 511 280 65 200 160 18 171 277,5 68 12,5
25 285 571 14,9
100 16 285 512 300 80 220 180 18 218 278,5 101 18,8
25 285 572 235 190 22 19,4
125 16 285 513 325 100 250 210 18 252 400 101 24,3
25 285 573 270 220 26 28,5
150 16 285 514 350 125 285 240 22 272 600 107 31,5
25 285 574 300 250 26 37,1
200 16 285 516 400 150 340 295 22 300 900 123 55,1
25 285 576 360 310 26 63,0
250 16 285 517 530 200 405,0 355 26 345 1200 122 97,8
25 285 577 425,0 370 30 108,6

Рекомендуем привод с червячной передачей начиная с типа ≥ ДУ125

Стальной шаровый кран Naval фланцевый, с редуктором

Стальной шаровый кран Naval фланцевый, с редуктором
DN PN НАВАЛ № L D D1 D2 D3 H B C H1 КГ
125 16 285 533 325 100 250 210 18 309 145 50 101 29
25 285 593 270 220 26 33
150 16 285 534 350 125 285 240 22 330 145 50 107 36
25 285 594 300 250 26 42
200 16 285 536 400 150 340 295 22 398 196 75 123 65
25 285 596 360 310 26 72
250 16 285 537 530 200 405 355 26 451 236 100 122 113
25 285 597 425 370 30 124
300 16 285 538 630 250 460 410 26 572 280 193 155 229
25 285 598 485 430 30 272
*350 16 285 578 927 335 520 470 26 795 480 170 253 414
25 285 595 555 490 33
400 16 285 539 762 350 580 525 30 795 480 170 228 464
25 285 599 620 550 36
500 16 285 540 1016 390 715 650 35 857 550 225 221 914
25 285 500 730 660 36
600 16 285 541 1300 500 840 770 36 1043 130 480 259 1644
25 285 501 845

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

Ду ПНЕВМАТИЧЕСКИЙ, С ВОЗВРАТНОЙ ПРУЖИНОЙ Rotork Sweden AB ПНЕВМАТИЧЕСКИЙ, ДВОЙНОГО ДЕЙСТВИЯ Rotork Sweden AB ЭЛЕКТРИЧЕСКИЙ AUMA ЭЛЕКТРИЧЕСКИЙ BERNARD
10 RC210-SR RC205-DA SG04 OA3/OA6
15 RC210-SR RC205-DA SG04 OA3/OA6
20 RC210-SR RC210-DA SG04 OA3/OA6
25 RC220-SR RC210-DA SG04 OA3/OA6
32 RC220-SR RC210-DA SG04 OA3/OA6
40 RC230-SR RC220-DA SG04 OA6
50 RC230-SR RC220-DA SG04 OA6
65 RC240-SR RC230-DA SG05 OA8
80 RC240-SR RC230-DA SG05 OA15
100 RC250-SR RC240-DA SG07 AS18
125 RC260-SR RC250-DA SG07 AS50
150 RC270-SR RC260-DA SG10 AS50
200 RC270-SR RC260-DA SG12 AS100
250 RC280-SR RC270-DA SA07.1-GS100.3 AS200
300   RC280-DA SA07.5-GS125.3 ASM1+RS600
350     SA07.5-GS200.3 AS1000
400     SA07.5-GS200.3 ASM1+MF40G
500     SA10.1-GS250.3 ASM2+RS1830G
600     SA07.5-GS200.3 ASM1+MF40G

ТАБЛИЦА КОЭФФИЦИЕНТА Kv

Размер 25 32 40 50 65 80 100 125 150 200 250 300 350* 400 500 600
Коэффициент Kv 26 41 67 105 182 315 420 650 1070 1420 2620 5820 34600 12593 16300 16970

* ПОЛНОПРОХОДНОЙ



Подробное описание



Удлинительный шток телескопического типа с конструкцией по стандарту DIN / EN, для клиновых задвижек.

Телескопические удлинительные штоки поставляются 6 разных длин – от 450 до 5250 мм, где все легко настраиваются. Наружные защитные телескопические трубы штока, верхний переходник и нижняя покрышка выполнены из полиэтилена. Внутренние телескопические стержни из оцинкованной стали и нижний переходник из литой нержавеющей стали. Запорная пружина из нержавеющей стали держит телескопическую часть на месте во время установки на задвижке.
Пластиковая манжета, расположенная посередине штока, защищает от проникновения песка и грязи во внутрь. Верхний переходник с ушами наверху обеспечивает надежное крепление удлинительного штока в уличном ковере.
Конический наконечник 23-32мм изготовлен из литой нержавеющей стали и предназначен для универсальных ключей.
В верхнем переходнике находится предохранительное отверстие антифриз.

Удлинительный шпиндель телескопического типа для магистральных задвижек AVK  (для подземной бесколодезной установки)

Использование телескопического штока

Используется для облегчения регулирования запорной арматурой, установленной под землей и если расстояние от верха задвижки до поверхности земли не определено, для чего необходима настройка телескопической длины штока после его установки. Конический переходник рассчитан на стандартные ключи регулирования.



Характеристика телескопического штока

Верхний переходник с ушами можно легко закрепить в ковере AVK. Запорная пружина сохраняет шток на своем месте во время его установки, таким образом создавая необходимую силу трения внутри ПЭ трубы. Манжета посередине штока защищает от проникновения песка и грязи между двумя ПЭ трубами. Нижняя покрышка защищает шпиндель задвижки от проникновения песка и грязи, также позволяя его свободное вращение. Компоненты изготовлены из нержавеющих материалов для обеспечения длительной эксплуатации.

Принадлежности:

  • ключ AVK серии 04 для регулирования задвижки
  • переходники для AVK ключа 04
  • коверы AVK серий 04 и 80
  • опорная плита AVK серии 80



Материалы:

  • Штурвал - серый чугун, GG-25, по DIN 1691 шпинделей (марка 220/250 по BS 1452)
  • Покрытие - порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом
  • Болт и шайба - оцинкованная нержавеющая сталь 8.8

Габаритные и присоединительные размеры удлинительного шпинделя телескопического типа

Удлинительный шпиндель телескопического типа для магистральных задвижек AVK  (для подземной бесколодезной установки) Удлинительный шпиндель телескопического типа для магистральных задвижек AVK  (для подземной бесколодезной установки)

Компоненты:

1. Насадок для ключа
2. Верхний переходник с ушами
3. Верхний внутренний стержень
4. Верхняя наружная труба

5. Расположенная посередине манжета
6. Запорная пружина
7. Нижний внутренний стержень
8. Нижняя наружная труба

9. Стопорное кольцо
10. Нижний переходник
11. Колпачок нижней покрышки штока
12. Нижняя покрышка

Маховик для задвижек AVK тип 08 DN 40-600 (для установки в колодце или в помещении)



Подробное описание

Задвижки чугунные клиновые предназначены для установки на трубопроводах. Рабочая среда применения:вода и пар при температуре до 225 °С, нефтепродукты, природный горючий газ промышленного и коммунально-бытового назначения при температуре от -10 до 50 °С.

Технические характеристики задвижки чугунной 30(31)ч6бр

Задвижка чугунная 30(31)ч6брСреда применения:

  • вода (холодная, горячая);
  • водяной пар;
  • слабоагрессивные среды;
  • нефтепродукты;
  • газ

Применяемый материал: чугун

Рабочее давление: до 1,0 МПа

Рабочая среда: вода, пар при температуре +225С0

Присоединение к трубопроводу:  фланцевое

Привод: ручной



Основные параметры

ДиаметрДлина L, мм.Масса, кг.
50 180 15,9
80 210 26,6
100 230 36,9
125 255 55,7
150 280 72,6
200 330 129
250 450 167,6



Подробное описание

Системы КОРСИС и ПЕРФОКОР применяются для дренажных систем и безнапорной ливневой канализации. Данные изделия появились на рынке относительно недавно, но уже хорошо зарекомендовали себя как надежное оборудование для инженерных сетей. Для безнапорной канализации важной характеристикой является кольцевая жесткость, которая позволяет справляться с давлением грунта на трубу.

КОРСИС и ПЕРФОКОР прекрасно справляются с нагрузками и успешно прокладываются, даже на значительной глубине, благодаря своей конструкции и наличию двух слоев. Внешний представляет собой гофрированную поверхность с многочисленными ребрами жесткости, усиливающими прочность конструкции на сдавливание.



Трубы ПЕРФОКОР дополнительно снабжены щелевой перфорацией. Внутренняя поверхность изделий гладкая, благодаря чему средовой поток без затруднений проходит по трубопроводу.







Муфты и уплотнительные каучуковые кольца для соединения труб КОРСИС и ПЕРФОКОР

Диаметры, мм: 110, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200

Муфты используются с двумя уплотнительными кольцам. Для уплотнения раструба или муфты, каучуковые кольца вставляются в паз рифления трубы.



Муфта Корсис Перфокор



Легкие муфты для труб ПЕРФОКОР - 1

Диаметры, мм: 110, 160, 200, 250, 315, 400, 500, 630

Легкая муфта Перфокор 1

Ремонтный уплотнитель

Диаметры, мм: 250, 315, 400, 500, 630, 800



Ремонтный уплотнитель Корсис Перфокор

Отводы 45° и 90°

Диаметры, мм: 160, 200, 250



Отводы 45 и 90 Корсис Перфокор

Тройники 45° и 90°

Диаметры, мм: 160, 200, 250



Тройники 45 и 90 для труб Корсис и Перфокор

Переходы на трубу ПВХ

Диаметры, мм: 160, 200, 250, 315

Переход с труб Корсис и Перфокор на ПВХ трубу

Полумуфты врезные

Диаметры, мм:110, 160, 200



Полумуфта врезная Корсис Перфокор

Уплотнители манжета

Диаметры, мм:110, 160, 200, 250, 315



Уплотнитель манжета Корсис Перфокор

Фасонные детали сварные:


Отводы сварные 45°, 60° и 90°

Диаметры, мм: 110, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200


Тройники сварные 45° и 90°

Диаметры, мм: 110, 160, 200, 250, 315, 400, 500


Заглушки сварные

Диаметры, мм: 110, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200



Фасонные детали сварные Корсис Перфокор
в формованном исполнении

Переходы эксцентрические с одного диаметра трубы КОРСИС на другой

Выполнены из двух соединенных полумуфт, могут быть любых типоразмеров.

Диаметры, мм:

  • 160 / 110
  • 200 / 110
  • 200 / 160
  • 250 / 110
  • 250 / 200
  • 315 / 160
  • 315 / 250
  • 400 / 160
  • 400 / 200
  • 400 / 315
  • 500 / 160
  • 500 / 250
  • 500 / 400
  • 630 / 200
  • 630 / 315
  • 630 / 500
  • 800 / 400
  • 800 / 630
  • 1000 / 500
  • 1000 / 630
  • 1000 / 800
  • 1200 / 630
  • 1200 / 800
  • 1200 / 1000

Переход эксцентрический Корсис с одного диаметра на другой


Особенности фасонных изделий для труб КОРСИС и ПЕРФОКОР

Для изготовления труб применяется ударопрочный полиэтилен, стойкий к коррозии и низким температурам. Срок службы данных изделий в несколько раз превосходит долговечность других видов дренажных и ливневых канализационных систем. Применение данных изделий экономически выгодно и эффективно также благодаря возможности быстрого монтажа. При этом изделия могут укладываться на различной глубине – от 1 до 15 метров. В настоящее время данные трубы широко применяются в различных целях: для осушения автомагистралей, понижения вод на участках, в качестве материалов пристенного дренажа в строительстве, в сельскохозяйственной отрасли.

Для соединения труб ПЕРФОКОР и КОРСИС применяются специальные фасонные детали и элементы, выпускаемые в широком ассортименте. Благодаря их разнообразию трубы монтируются с большинством видов современных труб и интегрируются в канализационные и дренажные системы любой сложности.

Установка труб в трубопровод выполняется с помощью муфт, имеющих резиновые уплотнительные кольца, либо стыковой сваркой, которая часто применяется для полиэтиленовых трубопроводов. Соединительные муфты с уплотнительными кольцами из качественного синтетического каучука обеспечивают плотное прилегание и герметичность системы. Диаметры изделий составляют от 110 до 1200 мм. Каждая муфта оснащается двумя уплотнительными кольцами, которые при монтаже вставляются в рифленый паз трубы. Чтобы снизить нагрузку на трубы в местах соединений, применяются легкие муфты для труб ПЕРФОКОР, диаметр которых составляет от 110 до 630 мм.



Выполнение текущего ремонта, замена муфт и соединительных элементов выполняются с помощью применения каучукового ремонтного уплотнителя, который выпускается в различных диаметрах – от 250 до 800 мм, соответствующих основным диаметрам труб. Подобная кольцевая форма позволяет избежать протечек и обеспечивает полную герметичность. Если требуется перейти с одного диаметра труб на другой, применяются эксцентрические переходы, представляющие собой две скрепленные полумуфты.

Для изменения конфигурации системы применяются прямые и угловые отводы. Прямой отвод имеет угол в 90 градусов, а угловой – в 45 градусов. Диаметры изделий составляют от 160 до 250 мм. Тройники с аналогичными диаметрами позволяют обеспечить разветвление дренажной или канализационной системы, сохраняя герметичность. Если необходимо перейти с трубы КОРСИС или ПЕРФОКОР на обычную ПВХ трубу, применяют специальные фасонные детали – переходы различных диаметров. Помимо деталей с уплотнительными материалами, для монтажа труб могут использоваться аналогичные детали, предназначенные для стыковой сварки.





Подробное описание

Затворы поворотные  NavalКран шаровый для природного газа Naval

Поворотный затвор спроектирован специально для ис- пользования на линиях и предприятиях теплоснабжения, для задач, требующих регулирования и затвора. Затвор обеспечивает герметичность в обоих направлениях.

КОНСТРУКЦИЯ

  • Корпус завтора изготовлен из углеродистой стали, а двухэксцентричный диск, заменяемое уплотнительное кольцо и штоки – из нержавеющей стали.
  • Уплотнением штока служат подтягиваемые графитовые кольца и О-кольца, которые также могут заменяться.
  • Поворотный затвор поставляется с приводом или без него.
  • По выбору заказчика привод может быть ручной, электрический, пневматический или гидравлический.
  • Длина  затвора:  в  соответствии  с EN558-1 серия 14.

 Патрубки под приварку к трубам в соответствии со стандартами DIN или ГОСТ.

Соответствует требованиям Директивы Совета по Оборудованию работаю- щему под давлением 97/23/ЕС. Класс: газовый, группа 1

  • Номинальные размеры: DN200 – DN1400
  • По специальному заказу возможно изготовление затворов для газа и на другие стандарты труб.
  • Класс герметичности: ISO 5208, EN12266-1, класс B.

Технические характеристики затворов поворотных Naval

Затворы поворотные  Naval

Затворы поворотные  Naval диаграмма
Поз Деталь Материал
Корпус Сталь углеродистая P265GH
2 Диск Сталь нержавеющая 1.4408
3 Шток вспомогательный Сталь нержавеющая 1.4460
5 Шток основной Сталь нержавеющая 1.4460
6 Шпонка Сталь нержавеющая 1.4462
7, 8  Подшипники Сетка PTFE+ HST скольжения
9, 24 Прокладка Углеволокно, для пара графит
10 Уплотнение Сталь нержавеющая AISI 316, AISI 904L
11 Кольцо упорное Сталь углеродистая P265GH
12 Винт Сталь нержавеющая
13 Шайба Сталь нержавеющая
14 Кольцо упорное Сталь нержавеющая
15 Уплотнение Графит
16 Кольцо зажимное Сталь нержавеющая 1.4404
17, 18 О-кольцо FPM
19  Фланец Сталь нержавеющая 1.4436
20 Болт с внутренним шестигранником Сталь нержавеющая
21 Шпонка Сталь углеродистая
22 Шайба скользящая Сетка PTFE + HST



ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ, С ГОЛЫМ ШТОКОМ

 ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ, С ГОЛЫМ ШТОКОМ



DN PN L D Патрубок
по стандарту
DIN
Номер изделия Патрубок по стандарту ГОСТ Номер изделия h H h1 d1 h2 L1 Фланцы ISO5211 Вес кг
D1 D2 D1 D2
200 16 230 138 210 219 54020110 210 219 54020110 154 259 58 25 115 233 F10 42
25 54020210 54020210
250 16 250 187 263 273 54025110 263 273 54025110 193 298 63 30 125 385 F12 49
25 54025210 54025210
300 16 270 238 313 324 54030110 313 324 54030110 229 323 69 35 125 435 F12 62
25 54030210 54030210
350 16 290 286 344 356 54035110 365 377 52035110 255 352 75 40 125 465 F14 91
25 54035210 54035210
400 16 310 337 394 406 54040110 414 426 52040110 300 409 75 40 155 540 F14 115
25 54040210 52040210
450 16 330 386 444 457 54045110 - - 52045110 326 445 86 50 163 590 F16 159
25 54045210 52045210
500 16 350 437 495 508 54050110 514 530 52050110 351 470 86 50 163 660 F16 188
25 54050210 52050210
600 16 390 483 594 610 54060110 616 630 52060110 376 548 103 60 186 760 F16 319
25 54060210 52060210
700 16 430 582 694 711 54070110 704 720 52070110 440 601 119 70 186 860 F25 429
25 54070210 52070210
800 16 470 682 795 813 54080110 804 820 52080110 490 651 119 70 187 955 F30 518
25 54080210 52080210
900 16 510 775 894 914 54090110 902 920 52090110 575 718 125 90 200 1070 F30 909
25 54090210 52090210
1000 16 550 855 994 1016 54100110 1000 1020 52100110 636 764 130 100 183 1200 F30 1098
25 54100210 52100210
1200 16 630 1054 1195 1220 54120110 1195 1220 52120110 755 873 160 140 182 1440 F35 2288
25 54120210 52120210
1400 16 710 1237 1392 1420 54140110 1392 1420 52140110 912 1018 180 170 206 1770 F40 2810
25 54140210 54140210



ЗАТВОР ПОВОРОТНЫЙ NAVAL ФЛАНЦЕВЫЙ С ГОЛЫМ ШТОКОМ

 ФЛАНЦЕВЫЙ С ГОЛЫМ ШТОКОМ

DN PN Номер изделия L D D1 I h H h1 d1 h2 L1 Фланцы ISO5211 Вес кг
200 16 55020110 230 138 210,1 30 154 259 58 25 115 233 F10 62
25 55020210
250 16 55025110 250 187 263,0 32 193 298 63 30 125 385 F12 78
25 55025210
300 16 55030110 270 238 312,7 34 229 323 69 35 125 435 F12 100
25 55030210
350 16 55035110 290 286 344,4 38 255 352 75 40 125 465 F14 139
25 55035210
400 16 55040110 310 337 393,8 40 300 409 75 40 155 540 F14 175
25 55045210
450 16 55045110 330 386 444,4 42 326 445 86 50 163 590 F16 232
25 55045210
500 16 55050110 350 437 495,4 44 351 470 86 50 163 660 F16 290
25 55050210
600 16 55060110 390 483 593,6 46 376 548 103 60 186 760 F16 469
25 55060210
700 16 55070110 430 582 693,6 46 440 601 119 70 186 860 F25 567
25 55070210
800 16 55080110 470 682 795,2 47 490 651 119 70 187 955 F30 697
25 55080210
900 16 55090110 510 775 894,4 58 575 718 125 90 200 1070 F30 1183
25 55090210
1000 16 55100110 550 855 994,0 62 636 764 130 100 183 1200 F30 1449
25 55100210
1200 16 55120110 630 1054 1195,0 70 755 873 160 140 183 1440 F35 2316
25 55120210



ЗАТВОРЫ ПОВОРОТНЫЕ NAVAL С РУЧНЫМ РЕДУКТОРОМ

Управление с помощью ручного колеса.
Положение диска затвора видно на указателе, расположенном сверху привода.

ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ

ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ
DN PN DIN Номер изделия GOST Номер изделия H h a b c d Вес кг*
200 16 540201 540201 349 154 202 67 301 203 50
25 540202 540202
250 26 540251 540251 379 193 247 67 340 305 57
25 540252 540252
300 16 540301 540301 417 229 264 90 373 305 70
25 540302 520351
350 16 540351 520352 446 255 264 90 402 305 107
25 540352 520401
400 16 540401 520402 503 300 264 90 459 305 131
25 540402 520501
500 16 540501 520502 576 351 362 123 520 457 219
25 540502 520601
600 16 540601 520602 675 376 387 154 598 457 350
25 540602 520701
700 16 540701 520702 761 440 505 181 687 457 485
25 540702 520801
800 16 540801 520802 811 490 505 181 737 457 574
25 540802 520901
900 16 540901 520902 887 575 592 237 792 457 975
25 541902 521002
1000 16 541001 521201 942 636 615 431 807 500 1290
25 541002 521002
1200 16 541201 521201 1051 755 615 431 962 600 2480
25 541202 541202
1400 16 541401 521401 1218 912 755 450 1158 700 3210
25 541402 541402

* Вес без ручного колеса управления

ЗАТВОР ПОВОРОТНЫЙ NAVAL ФЛАНЦЕВЫЙ

ЗАТВОР ПОВОРОТНЫЙ NAVAL ФЛАНЦЕВЫЙ
DN PN Номер изделия H h a b c d Вес кг*
200 16 550201 349 154 202 71 301 200 71
25 550202
250 16 550251 389 193 247 71 341 300 87
25 550252
300 16 550301 414 229 264 71 366 300 109
25 550302
350 16 550351 452 255 264 97 403 500 158
25 550352
400 16 550401 509 300 264 97 459 500 194
25 550402
450 16 550451 573 326 362 138 500 500 268
25 550452
500 16 550501 598 351 362 138 525 500 326
25 550502
600 16 550601 676 376 387 138 603 500 505
25 550602
700 16 550701 760 440 505 182 665 500 628
25 550702
800 16 550801 810 490 505 182 715 500 758
25 550802
900 16 550901 896 575 615 431 807 500 1251
25 550902
1000 16 551001 942 636 615 431 807 500 1646
25 551002
1200 16 551201 1051 755 615 431 962 600 2513
25 551202





ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ С ПРИВОДОМ АУМА

 ЗАТВОР ПОВОРОТНЫЙ NAVAL ПРИВАРНОЙ С ПРИВОДОМ АУМА

DN A B D E F G H J K L M N P Bec кг*
200 444 96 277 536 259 154 233 63 50 230 265 186 140 67
250 500 127 282 580 298 193 284 75 63 250 265 186 160 79
300 510 132 284 607 323 229 334 88 80 270 265 186 160 96
350 689 182 312 665 353 255 389 105 100 290 265 186 160 142
400 689 182 312 721 409 299 440 105 100 310 265 186 160 166
450 689 182 312 757 445 326 490 105 100 330 265 186 160 208
500 689 187 312 782 470 351 540 125 125 350 265 186 160 252
600 689 187 312 860 548 376 638 125 125 390 265 186 160 383
700 990 337 313 914 601 440 738 173 160 430 265 186 160 536
800 1131 398 338 989 651 490 835 215 200 470 265 186 160 704
900 1131 398 338 1056 718 575 946 215 200 510 265 186 160 1098
1000 1303 486 381 1145 764 636 1060 268 250 540 282 193 200 1284
1200 1303 486 381 1254 873 755 1279 268 250 630 282 193 200 2617
1400 1487 550 399 1417 1018 912 1492 340 315 710 282 193 200 3866



ЗАТВОР ПОВОРОТНЫЙ NAVAL ФЛАНЦЕВЫЙ С ПРИВОДОМ АУМА

  ЗАТВОР ПОВОРОТНЫЙ NAVAL ФЛАНЦЕВЫЙ С ПРИВОДОМ АУМА

DN A B D E F H J K L M N P Bec кг*
200 444 96 277 536 259 233 63 50 233 265 186 140 88
250 500 127 282 580 298 284 75 63 385 265 186 160 109
300 510 132 284 607 323 334 88 80 435 265 186 160 135
350 689 182 312 665 353 389 105 100 465 265 186 160 193
400 689 182 312 721 409 440 105 100 540 265 186 160 229
450 689 182 312 757 445 490 105 100 590 265 186 160 286
500 689 187 312 782 470 540 125 125 660 265 186 160 359
600 689 187 312 860 548 638 125 125 760 265 186 160 538
700 990 337 313 914 601 738 173 160 860 265 186 160 679
800 1131 398 338 989 651 835 215 200 955 265 186 160 888
900 1131 398 338 1056 718 946 215 200 1070 265 186 160 1374
1000 1131 398 338 1145 764 1060 268 250 1200 265 186 160 1640
1200 1303 486 381 1254 873 1279 268 250 1440 282 193 200 2650



ДИАГРАММЫ РЕГУЛИРОВКИ

ДИАГРАММЫ РЕГУЛИРОВКИ

Значения Kv для различных положений диска.


ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DN   PRO GEAR AUMA
200 F10 Q-800 SA07.1-GS50.3
250 F12 Q-800 SA07.1-GS63.3
300 F12 Q-800 SA07.5-GS80.3
350 F14 Q-2000 SA07.5-GS100.3/VZ4.3
400 F14 Q-2000 SA07.5-GS100.3/VZ4.3
450 F16 Q-4000 SA07.5-GS100.3/VZ4.3
500 F16 Q-4000 SA07.5-GS125.3/VZ4.3
600 F16 Q-4000 SA07.5-GS125.3/VZ4.3
700 F25 Q-12000 SA07.5-GS160.3/GZ160.3
800 F30 Q-12000 SA07.5-GS200.3/GZ200.3
900 F30 Q-16000 SA07.5-GS200.3/GZ200.3
1000 F30 Q-24000 SA07.5-GS200.3/GZ200.3
1200 F35 Q-24000 SA10.1-GS250.3/GZ250.3
1400     SA10.1-GS315/GZ30 Rotork 500/SP15



МОМЕНТЫ ПОВОРОТА

DN 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
Момент,Nm 200 400 700 1100 1600 2200 3000 4200 6800 10000 13000 16000 24000 34000
