Подробное описание

Основные технические данные

Максимальное допустимое давление 16 бар
Максимальная рабочая температура 150 °С
Максимально допустимая температура 180 °С
Присоединение внутренняя резьба BSP

Материалы основных деталей

Наименование детали	Материал
1. Корпус	Нерж. сталь 1.4408
2. Крышка	Нерж. сталь 1.4408
3. Ось	Нерж. сталь 1.4408
4. Диск	Нерж. сталь 1.4408
5. Болт	Нерж. сталь 1.4408
6. Уплотнение	PTFE
7. Уплотнение крышки	PTFE

Параметры

Ду, (мм)	Размеры, (мм)			Масса, (кг)
Ду, (мм)	0 С	Н	L	Масса, (кг)
15	15	45	65	0,33
20	20	56	80	0,42
25	25	62	90	0,7
32	32	72	105	1
40	40	73	120	1,5
50	50	82	140	2,1
65	65	93	180	4,2
80	80	104	200	5,5

Подробное описание

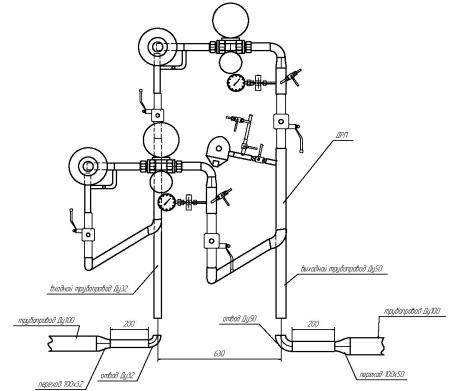

Вариант присоединения к входному и выходному газопроводу ДРП на подвижной опоре с регуляторами FE-10-S, FE-25-S, FES-U, R70

Вариант присоединения к входному газопроводу ДРПС
с регуляторами FE-10-S, FE-25-S, FES-U, R70

Вариант присоединения к входному и выходному газопроводу ДРП
с регуляторами В249

Схемы подключения ДРП с регуляторами В249

Вариант присоединения к входному и выходному газопроводу ДРП с регуляторами РДНК-32

Подробное описание

Задвижка с мягким уплотнением фланцевая 2904

Задвижка шиберная Jafar типа 2904 предназначена для жидких и сыпучих сред, питьевой воды, сточных вод, технической воды, химической промышленности, бумажной промышленности; других химически инертных жидкостей.

Особенности:

Корпус задвижки: чугун
Тип: задвижка с обрезиненным клином
Уплотнение: NBR EPDM
Проходной диаметр DN: 50- 700
Рабочее давление:
DN50 - 250 - 1,0 MPa
DN300 - 450 - 0,7 MPa
DN500 - 600 - 0,4 MPa
DN700 - 0,2 MPa
Класс герметичности: A

Максимальная рабочая температура: 70°C (NBR), 120°C (EPDM)

Применяемые материалы:

Схема задвижки Jafar 2904

Деталь	Материал	№
Корпус	Серый чугун EN-GJL-250 PN-EN 1561:2000, нержавеющая Сталь X 5CrNi18-10 PN-EN 10088-1:2007	1
Привод электромеханический	Каталог производителя	14
Клин	Нержавеющая сталь X5CrNi18-10 BS EN 10088-1:2007	4
Колонка	Сталь 12Х PN-89/H-84023.05	5
Разъем	Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000	6
Винт	Сталь нержавеющая PN-EN ISO 4014:2004	7
Предохранитель	Сталь X5CrNi18-10 PN-EN 10088-1:2007	8
Зажимные пластины	Силумин AlSi BS EN 1706:2001	11
Уплотнение	Хлопчатобумажный уплотняющий шнур	2
Уплотнительное кольцо	Polipropy PN-EN ISO 1873-1:2000	9
Прокладка	EPDM / NBR ISO 1629:2005	12-13

Типоразмеры задвижки Jafar под электропривод 2904

DN	Тип привода	k разъема	Тип	L оборотов	K	l x n	A	B	D	H	Вес
мм		мм		n							кг
50	SA 07.1 (F7)	F7	Tr 20x4 LH	14	125	18x4	40	283	83	556	27
65				17	145	18x4	40	308		581	29
80				21	160	18x8	50	333		606	30
100				26	180	18x8		378		651	31
125	SA 07.5 (F7/F10)	F7/F10		32	210	18x8		423	93	696	37
150		F7/F10		39	240	22x8	60	474	93	747	41
200		F10	Tr 25x5 LH	41	295	22x8	60	593	108	866	58
250				51	350	22x12	70	685		958	72
300	SA 10.1 (F10)			61	400	22x12	70	792		1118	86
350			Tr 35x6 LH	59	460	22x16	96	900	290	1282	138
400				68	515	28x16	100	978		1441	168
450	SA 14.1 (F14)	F14		76	565	28x20	106	1105		1587	234
500				84	620	28x20	110	1215		1809	269
600				102	725	31x20		1418		2060	313
700	SA 14.5		Tr 50x8 LH	103	840	31x20		1640	400	2372	480

Подробное описание

Фланцевый донный обратный клапан CC 3241Tecofi Стандартное применение: насосные системы, углеводороды,
промышленность, очищенная вода.

ОБЩИЕ ХАРАКТЕРИСТИКИ

- От Ду 50 до Ду 150, от Ду 200 до Ду 300 – под заказ.
- Превосходная герметичность.
- Малые потери давления.
- Повышенная надежность.
- Превосходные гидравлические показатели.
- Простота в монтаже и работе.

ПОКРЫТИЕ

- Корпус: стандартное покрытие.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Максимальное рабочее давление: 16 бар.
- Максимальная температура: 100°C.

ИСПЫТАНИЯ

- Методы испытаний соответствуют нормам NF EN 12266-1,
DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

- Фланцевый монтаж ISO Ру 16, DIN 2501/1, UNI 2223/67.

Технические характеристики фланцевого донного обратного клапана CС 3241 Tecofi

Фланцевый донный обратный клапан CC 3241Tecofi

Модель / Model		CA 3241
Фильтр / Strainer	7	Оцинкованная сталь Galvanised steel
Прокладка / Seat	6	Нитрил / NBR
Пружина / Spring	5	Нержавеющая сталь / Stainless steel
Направляющий шток Guiding stem	4	Латунь CuZn40Pb2 Brass CuZn40Pb2
Диск / Disk	3	Чугун / Cast iron EN-GJL-250
Направляющая втулка Guide	2	Чугун / Cast iron EN-GJL-250
Корпус / Body	1	Чугун / Cast iron EN-GJL-250

Ду (мм) DN (mm)	L	ø D	ø K	n x ø d0	Вес (кг) Weight
50	100	165	125	4 x 18	6.2
65	120	185	145	4 x 18	8.9
80	140	200	160	8 x 18	11.4
100	170	220	180	8 x 18	15.5
125	200	250	210	8 x 18	25.1
150	230	285	240	8 x 22	33.9

Потери давления

Фланцевый донный обратный клапан CC 3241Tecofi

Подробное описание

Область применения: Обратные клапаны предназначены для предотвращения обратного тока среды в трубопроводах. Могут применяется для систем, тепло-, водо-, газоснабжения, а также для пищевых и агрессивных сред.

Основные технические данные

Наименование параметра	Значение
Условный проход, мм	-
Масса, кг	-
Максимальное рабочее давление, бар	21
Максимально допустимое давление	32
Максимальная рабочая температура среды, °С	220
Максимально допустимая температура среды, °С	250
Класс герметичности	В

Материалы основных деталей

Наименование детали	Материал
1. Корпус	AISI 316
2. Крышка	AISI 316
3. Уплотнение	PTFE
4. Диск	AISI 316
5. Пружина	AISI 316

Подробное описание

Применение: для холодной воды

• автоматический
• все механические части защищены от коррозии

Воздушный вантуз Hawle No.9835, 9836, 9837, 9838

Варианты исполнения

№	Вариант	Рабочее давление	DN 80 ПЭ-трубы d 63	DN 100 ПЭ-трубы d 75	DN 150	DN 200
9835	Вентиль двухступенчатый, с рабочим клапаном	Ру 0,6 (0,02 - 0,6 МПа)
9835	Вентиль двухступенчатый, с рабочим клапаном	Ру 1,6 (0,08 - 1,6 МПа)
9836	Вентиль двухступенчатый, с рабочим клапаном, отход с ПЭ трубой и москитной сеткой	Ру 0,6 (0,02 - 0,6 МПа)
9836		Ру 1,6 (0,08 - 1,6 МПа)
9837	Вентиль одноступенчатый (без рабочего клапана)	Ру 1,6 (0,02 - 1,6 МПа)
9838	Вентиль одноступенчатый (без рабочего клапана), отход с ПЭ трубой и москитной сеткой	Ру 1,6 (0,02 - 1,6 МПа)

Габаритные и присоединительные размеры воздушного вантуза Hawle No.9835, 9836, 9837, 9838

Воздушный вантуз Hawle No.9835, 9836, 9837, 9838

Детали:
1,2 Корпус и крышка из сер. чугуна, с эпоксидным покрытием
3 Гнездо запора Ms 58 / эластомер (одобрен для питьев. воды)
4 Сетка А2
5 Установочный штифт А2
6 Шайба А2
7 Колпачковая гайка А2
8 Крышка St 37, с эпоксидным порошк. покрытием
9 Воздушный вантуз 1" разные (см. стр. Е1/2)
10 Дв.ниппель/Труба с резьбой РОМ/А 2
11 0-образное кольцо эластомер (одобрен для питьев. воды)
12 Болт шестигранный А2
13 Шайба А2
14 Гайка шестигранная А2
15 Поплавок DN 80-100 поликарбонат
DN 150 - 200 А 2 пассивированный
16 0-образное кольцо эластомер (одобрен ря питьев. воды)
17 Обжимное кольцо РОМ
18 Патрубок (по желанию) ПЭ
19 Москитная сетка (по желанию) А2

Воздушный вантуз Hawle No.9835, 9836, 9837, 9838

Подробное описание

Задвижка шиберная 2905

Задвижка фланцевая клиновая, типа 2905 с электроприводом Auma, применяется в сетях холодного водоснабжения, канализации и других неагрессивных средах для перекрытия рабочей среды.

Внешняя поверхность задвижки покрыта антикоррозийной краской с эпоксидным покрытием. Шток задвижки защищен от попадания грязи и пыли резиновым уплотнителем.

Особенности:

Корпус задвижки: чугун
Тип: задвижка шиберного типа с элетроприводом
Уплотнение: NBR EPDM
Проходной диаметр DN: 40- 600
Рабочее давление:
DN50 - 400 1,0 MPa
DN500 - 600 0,6 MPa
DN700 - 1000 0,25 MPa
Класс герметичности: A
Максимальная рабочая температура: 70°C (NBR), 120°C (EPDM)

Применяемые материалы:

Схема задвижки Jafar 2905

№	Деталь	Материал
1	Корпус	Серый чугун EN-GJL-250 PN-EN 1561:2000, нержавеющая Сталь X 5CrNi18-10 PN-EN 10088-1:2007
18	Привод электромеханический	Каталог производителя
8	Шток	Нержавеющая сталь X5CrNi18-10
10	Крышка	Высокопрочный чугун GGG40 (EN-GJS-400-115).
7	Гайка штока	Латунь PN-EN 1982:2002
7, 10, 15	Болт	Силумин PN-EN 1706:2001
5	Прокладка	EPDM / NBR ISO 1629:2005
14	Уплотнительное кольцо	Polipropy PN-EN ISO 1873-1:2000

Типоразмеры задвижки Jafar под электропривод 2905

DN	K	D	d	l	A		M	H	Тип привода	k
DN	K	D	d	l	длина	номер 20	M	H
мм
40	110	150	84	18	48	-	4xM16	536	SA 07.1 (F7)	F7
50	125	165	99			-		538
65	145	185	118			-		578
80	160	200	132		52	-	8xM16	606
100	180	220	156		52	52		626
125	210	250	184		56	56		678	SA 07.5 (F7/F10)	F7/F10
150	240	285	212	23	56	56	8xM20	740		F7/F10
200	295	340	266		70	-	8xM20	838		F10
250	350	395	319		70	-	12xM20	940
300	400	445	370		76	-	12xM20	1105	SA 10.1 (F10)
350	460	505	430		76	-	16xM20	1180
400	515	565	480	27	89	-	16xM24	1270
500	620	670	582	27	114	-	20xM24	1750	SA 14.1 (F14)	F14
600	725	780	682	30	114	-	20xM27	1920	SA 14.1 (F14)	F14
700	840	895	794	30	127	-	24xM27	1800	-	-
800	950	1015	901	34		190	24xM30	2000	-	-
900	1050	1115	1001	34		-	28xM30	2200	-	-
1000	1160	1230	1112	37	149	216	28xM33	2300	-	-

Подробное описание

Фланцевый сопловый обратный клапан CA 4245Tecofi лого

Стандартное применение: насосные системы, орошение,
промышленность, очищенная вода.

ОБЩИЕ ХАРАКТЕРИСТИКИ

От Ду 150 до Ду 1400
Быстрое закрытие.
Тихая работа.
Малогабаритность.
Работоспособность в вертикальном, горизонтальном и наклонном состоянии.
Длительный срок службы.
Самоочищение.
Превосходная герметичность.
Повышенная надежность.

ПОКРЫТИЕ

- Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- Максимальное рабочее давление: 16 бар.
- Максимальная температура: 70°C.

ИСПЫТАНИЯ

- Методы испытаний соответствуют нормам NF EN 12266-1, DIN 3230, ISO 5208, BS 6755.

СОЕДИНЕНИЕ

Фланцевый монтаж ISO Ру 10/16, DIN 2501, ISO 2531, BS 4504.
Строительная длина соответствует нормам NF EN 558-1 серия 14, DIN 3202/1 серия F4.

Технические характеристики фланцевого соплового обратного клапана CA 4245Tecofi

Фланцевый сопловый обратный клапан CA 4245Tecofi

Модель / Model		CA 4245
Прокладка / Seat	5	Нержавеющая сталь 316L / 316L SS
Ось / Shaft	4	Нержавеюшая сталь X20Cr13 Stainless steel X20Cr13
Пружина / Spring	3	Сталь / Steel
Диск / Disc	2	Нержавеющая сталь ASTM A351 CF8M Stainless steel ASTM A351 CF8M
Корпус / Body	1	Ковкий чугун / Ductile iron EN-GJS-400-15

Ду (мм) DN (mm)	L	Ру 10 / PN 10			Ру 16 / PN 16			Вес (кг) Weight PN 10
Ду (мм) DN (mm)	L	ø D	ø K	n x ø d	ø D	ø K	n x ø d	Вес (кг) Weight PN 10
150	210	285	240	8 x 23	285	240	8 x 23	34
200	230	340	295	8 x 23	295	295	12 x 23	45
250	250	400	350	12 x 23	355	355	12 x 28	58
300	270	455	400	12 x 23	410	410	12 x 28	80
350	290	505	460	16 x 23	470	470	16 x 28	115
400	310	565	515	16 x 28	525	525	16 x 31	145
450	330	615	565	20 x 28	585	585	20 x 31	195
500	350	670	620	20 x 28	650	650	20 x 34	255
600	390	780	725	20 x 31	770	770	20 x 37	335
700	430	895	840	24 x 31	840	840	24 x 37	480
800	470	1015	950	24 x 34	950	950	24 x 40	650
900	510	1115	1050	28 x 34	1050	1050	28 x 40	800
1000	550	1230	1160	28 x 37	1170	1170	28 x 43	1057
1200	630	1455	1380	32 x 40	1390	1390	32 x 49	1200
1400	710	1675	1590	32 x 43	1590	1590	36 x 49	1480

Подробное описание

Корпус: чугун марки GG-20.
Может быть установлен между фланцами ANSI 150 и DIN PN10/16
Уплотнение корпуса: EPDM.
Диск: чугун марки GGG-40.
Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337.
Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1).
Окраска методом эпоксидного напыления
Максимальная рабочая температура 120 ºC.

Схема межфланцевого поворотного затвора 2135 Genebre (Женебре)

Наименование	Материал	Обработка поверхности
Корпус	Чугун марки GG-20	Эпоксидное напыление / Epoxi Painted
Шток / Stem	Нержавеющая сталь AISI 416 / SS 416	-
Шарнир	Нержавеющая сталь AISI 416 / SS 416	-
Диск	Чугун марки GGG-404	Оцинкован
Заглушка	Нержавеющая сталь AISI 420 / SS 420	-
Седло	EPDM	-
Втулка	Карбонизированный тефлон / PTFE + Grafito	-
Уплотнение штока	Карбонизированный тефлон / PTFE + Grafito	-
Уплотнительное кольцо	Нитрил / NBR	-
Шайба	Бронза	-
Стопорнoe кольцо	Сталь	-

Основные параметры затвора Genebre 2103

Модель	Диаметр, мм	Давление (PN)	Габаритные размеры , мм					Вес, кг
Модель	Диаметр, мм	Давление (PN)	L	A1	A2	D	P	Вес, кг
2103 09	50	16	43	200	75	90	270	4,2
2103 10	65	16	46	200	85	90	270	4,8
2103 11	80	16	46	200	100	90	270	5,55
2103 12	100	16	52	220	120	90	270	6,8
2103 13	125	16	56	250	125	90	270	8,75
2103 14	150	16	56	250	150	125	300	11,15
2103 16	200	16	60	300	150	125	300	16,6
2103 18	250	16	68	330	200	125	300	23,45
2103 20	300	16	78	360	250	150	***	44,5
2103 22	350	10	78	390	260	150	***	61,0
2103 24	400	10	102	420	300	175	***	82,0
2103 26	450	10	114	445	330	175	***	136,0
2103 28	500	10	121	480	370	175	***	163,0

*** Начиная с 12" завтор комплектуется ручным приводом.

Размеры фланца для установки привода:

Размеры фланца Genebre 2103

Top flange dimensions
Art	DN	F (ISO 5211)	S mm	D mm	H mm	Torque / par N.m
2103 09	50	F07	11	14	30	12
2103 10	65	F07	11	14	30	20
2103 11	80	F07	11	14	30	27
2103 12	100	F07	14	18	30	39
2103 13	125	F07	14	18	30	58
2103 14	150	F07-F10	17	22	30	90
2103 16	200	F07-F10	17	22	30	120
2103 18	250	F10	22	28	40	180
2103 20	300	F10-F12	22	28	40	340
2103 22	350	F12	22	28	45	640
2103 24	400	F14	27	36	45	805
2103 26	450	F14	27	36	45	1100
2103 28	500	F14	36	48	45	1500

Потери напора в зависимости от положения диска

DN	90⁰	80⁰	70⁰	60⁰	50⁰	40⁰	30⁰	20⁰	10⁰
50	144	114	84	61	43	27	16	7	1
65	282	223	163	107	67	43	24	11	1.5
80	461	364	267	154	96	61	35	15	2
100	841	701	496	274	171	109	62	27	3
125	1376	1146	775	428	268	170	98	43	5
150	1850	1542	1025	567	354	225	129	56	6
200	3316	2842	1862	1081	680	421	241	102	12
250	5430	4525	2948	1710	1076	667	382	162	19
300	8077	6731	4393	2563	1594	1005	555	235	27
350	10638	8874	5939	3384	2149	1320	756	299	34
400	13966	11761	7861	4483	2847	1749	1001	397	45
450	17214	14496	10065	5736	3643	2237	1281	507	58
500	22339	18812	12535	7144	4536	2786	1595	632	72

Меры предосторожности при установке дискового затвора Genebre 2103

Не устанавливайте затвор в полностью закрытом положении
Проверьте параллельность фланцев
Не используйте дополнительные прокладки между завтором и фланцем

Схема установки Женебре 2103

Подробное описание

Применение:
Для максмиального рабочего давления 16 бар и максимальной рабочей температуры 70°С

Тестирование:
Испытательное давление
шаровых клапанов по ISO 8208 (1993)

Резьба:

Стандартная, трубная по BSP
Параллельная внутренняя

Материалы:

Гайка - самозапирающегося типа
Рукоятка - прочная сталь с ПХВ зажимом
Прокладки штока - кольца круглого сечения из материала FKM
Резьбовые концы и шарик - латунь ”CR” EN 12164 CW 602N
Прокладка шарика - тефлон
Дренажная труба и муфта “Isiflow” - устойчивая к обесцинкиванию латунь CZ 132 по BS 2874

Габаритные и присоединительные размеры шарового крана типа 18/93 для задвижек AVK Combi-cross

Шаровый кран тип 18/93 для задвижек AVK

Подробное описание

Задвижка фланцевая шиберная 2910 применяется в сетях холодного водоснабжения, канализации, химической промышленности.

Корпус задвижки выполнен из серого чугуна, покрытого антикоррозийной краской с эпоксидным покрытием.

Задвижка снабжена электроприводом для автоматического управления производственным процессом.

Особенности:

Уплотнительное кольцо уплотнения штока -"СУХОЙ НИТИ" - для замены под давлением.
Стволовые подшипники из нержавеющей стали с прокатанить.
Клин со съемной крышкой.
Все компоненты защищены от коррозии.

Стандартное исполнение:

DN40-DN300 сфера PN16, EPDM, медные кольца,

DN350-DN600 - PN10 пробурена, EPDM, медные кольца,

Максимальная температура: 120 С˚

Схема задвижки Jafar 2910

Типоразмеры задвижки Jafar с приводом 2910

DN	L 2910	L 2913	C	f	D	d	K	l	n	d1	d2	d3	d4xn	H	H1	H2	AUMA
DN	L 2910	L 2913	C	f	D	d	PN16/PN10			d1	d2	d3	d4xn	H	H1	H2	AUMA
мм]									-	мм							SAxx.x-Fx / [Nm]/ ---
40	140	240	18	3	150	88	110	18	4	90	70	20	9x4	188	238	461	SA 7.5 F7	20-60	15
50	150	250	20		165	102	125			90	70		9x4	198	248	271	SA 7.5 F7	20-60	18
65	170	270	20		185	122	145			125	102		11x4	232	283	507	SA 10.1 F10	40-120	20
80	180	280	22		200	138	160		8/4					255	307	530			26
100	190	300	24		220	158	180		8					290	346	565			30
125	200	325	22		250	188	210							329	385	604			29
150	210	350	26		285	212	240	22						400	457	675			36
200	230	400	22		340	268	295	22	12/8					475	538	750			46
250	250	450	32		405	320	355/350	26/22	12	175	140	30	18x4	560	625	875	SA 14.1 F14	100-250	48
300	270	500		4	460	378	410/400	26/22	12					635	700	950			57
350	290	-			520	429	470/460	28/23	16					720	785	1033			65
400	310	-			580	480	525/515	30/28	16					980	1060	1370	SA 14.5 F14	300-500	74
500	350	-	34		715	582	650/620	34/28	20					1160	1240	1555			91
600	390	-	36		840	682	770/725	36/31	20					1330	1400	1650			108

Подробное описание

Поворотный обратный клапан CP 4200 Tecofi лого

Стандартное применение: питьевая вода, загрязненные жидкости, морская вода, промышленность.

ОБЩИЕ ХАРАКТЕРИСТИКИ

От Ду 100 до Ду 1800.
Малые потери давления.
Простое техническое обслуживание.
Надежное полное закрытие (диск с двойным эксцентриситетом).
Монтаж в горизонтальном или в вертикальном положении.
Самосмазывающиеся опоры осей.
С противовесом или без него.

ПОКРЫТИЕ

- Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- Максимальное рабочее давление: 10, 16 или 25 бар.
- Максимальная температура: 60°C.

ИСПЫТАНИЯ

- Методы испытаний соответствуют норме BS 6755.

СОЕДИНЕНИЕ

Фланцевый монтаж ISO Ру 10, Ру 16 или Ру 25, ISO 2531, DIN 2501.
Строительная длина соответствует нормам NF EN 558-1 серия 14, DIN 3202/1 серия F4.

Технические характеристики поворотного обратного клапана СР 4200 Tecofi

Поворотный обратный клапан CP 4200 Tecofi

Модель / Model		CP 4200
Прокладка / Seat	5	ЭПДМ / EPDM
Втулка / Bushing	4	Бронза / Bronze
Ось / Shaft	3	Нержавеющая сталь / Stainless steel X20Cr13
Диск / Disc	2	Ковкий чугун / Ductile iron GGG50
Корпус / Body	1	Ковкий чугун / Ductile iron GGG50

Ду (мм) DN (mm)	Размеры / Dimensions			Pу 10 / PN 10					Pу 16 / PN 16					Вес (кг) Weight (kg)
Ду (мм) DN (mm)	L	A	B	øD	øK	ød	n	b	øD	øK	ød	n	b	Вес (кг) Weight (kg)
100	190	192	192	220	180	19	8	19.0	220	180	19	8	19.0	20
125	200	215	215	250	210	19	8	19.0	250	210	19	8	19.0	28
150	210	238	238	285	240	23	8	19.0	285	240	23	8	19.0	36
200	230	263	263	340	295	23	8	20.0	340	295	23	12	22.0	50
250	250	313	313	400	350	23	12	22.0	400	355	23	12	23.0	70
300	270	326	326	455	400	23	12	24.5	455	410	28	12	24.5	110
350	290	388	388	505	460	23	16	24.5	520	470	28	16	26.5	145
400	310	418	418	565	515	28	16	24.5	580	525	31	16	28.0	180
450	330	470	470	615	565	28	20	25.5	640	585	31	20	30.0	240
500	350	495	495	670	620	28	20	26.5	715	650	34	20	31.5	280
600	390	592	592	780	725	31	20	30.0	840	770	37	20	36.0	410
700	430	688	688	895	840	31	24	32.5	910	840	37	24	39.5	540
800	470	715	715	1015	950	34	24	35.0	1025	950	40	24	43.0	680
900	510	825	825	1115	1050	34	28	37.5	1125	1050	40	28	46.5	1050
1000	550	832	832	1230	1160	37	28	40.0	1255	1170	43	28	50.0	1250
1200	630	1000	1000	1455	1380	40	32	45.0	1485	1390	49	32	57.0	2100
1400	710	1246	1246	1675	1590	42	36	46.0	1685	1590	49	36	60.0	3400
1500	750	1145	1045	1785	1700	42	36	47.5	1820	1710	56	36	62.5	3450
1600	790	1150	1050	1915	1820	48	40	49	1930	1820	56	40	65.0	3950
1800	870	1275	1175	2115	2020	48	44	56	2130	2020	56	44	68.0	5350

Потери давления

Поворотный обратный клапан CP 4200 Tecofi

Подробное описание

Межфланцевый дисковый поворотный затвор GENEBRE 2109

Дисковый поворотный затвор с ручкой, межфланцевый
Корпус: чугун марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN10/16
Уплотнение корпуса: EPDM.
Диск: Нержавеющая сталь AISI 316/SS 316
Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337.
Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1).
Окраска методом эпоксидного напыления
Может быть установлен между фланцами DIN
Максимальная рабочая температура 120 ºC.

Схема поворотного затвора 2109 Genebre (Женебре)

	Наименование	Материал	Обработка поверхности
1	Корпус	Чугун марки GG-20	Эпоксидное напыление
2	Шток	Нержавеющая сталь AISI 416 / SS 416	-
3	Шарнир	Нержавеющая сталь AISI 416 / SS 416	-
4	Диск	Нержавеющая сталь AISI 316 / SS 316	Дробеструйная обработка
5	Крышка корпуса	Нержавеющая сталь AISI 420 / SS 420	-
6	Седло	EPDM	-
7	Втулка шарнира	Карбонизированный тефлон / PTFE + Grafito	-
8	Уплотнение штока	Карбонизированный тефлон / PTFE + Grafito	-
9	Уплотнительное кольцо	Нитрил / NBR	-
10	Стопорная шайба	Бронза	-
11	Стопорнoe кольцо	Сталь	-

Основные параметры затвора Genebre 2109

Модель	Размер	Диаметр /DN	Давление /PN	L	Параметры				Вес
Модель	Размер	Диаметр /DN	Давление /PN	L	A1	A2	D	P	Вес
2109 09	2"	50	16	43	200	75	90	270	4.20
2109 10	2 ½"	65	16	46	200	85	90	270	4.80
2109 11	3"	80	16	46	200	100	90	270	5.55
2109 12	4"	100	16	52	220	120	90	270	6.80
2109 13	5"	125	16	56	250	125	90	270	8.75
2109 14	6"	150	16	56	250	150	125	300	11.15
2109 16	8"	200	16	60	300	150	125	300	16.60
2109 18	10"	250	16	68	330	200	125	300	23.45
2109 20	12"	300	16	78	360	250	150	***	44.50
2109 22	14"	350	10	78	390	260	150	***	61.00
2109 24	16"	400	10	102	420	300	175	***	82.00
2109 26	18"	450	10	114	445	330	175	***	136.00
2109 28	20"	500	10	121	480	370	175	***	163.00

*** Начиная с 12" завтор комплектуется ручным приводом.

Размеры фланца для установки привода:

Размеры фланца 2109

Top flange dimensions
Art	DN	F (ISO 5211)	S mm	D mm	H mm	Torque / par N.m
2103 09	50	F07	11	14	30	12
2103 10	65	F07	11	14	30	20
2103 11	80	F07	11	14	30	27
2103 12	100	F07	14	18	30	39
2103 13	125	F07	14	18	30	58
2103 14	150	F07-F10	17	22	30	90
2103 16	200	F07-F10	17	22	30	120
2103 18	250	F10	22	28	40	180
2103 20	300	F10-F12	22	28	40	340
2103 22	350	F12	22	28	45	640
2103 24	400	F14	27	36	45	805
2103 26	450	F14	27	36	45	1100
2103 28	500	F14	36	48	45	1500

Потеря напора в зависимости от градуса положения диска

DN	90°	80°	70°	60°	50°	40°	30°	20°	10°
50	144	114	84	61	43	27	16	7	1
65	282	223	163	107	67	43	24	11	1.5
80	461	364	267	154	96	61	35	15	2
100	841	701	496	274	171	109	62	27	3
125	1376	1146	775	428	268	170	98	43	5
150	1850	1542	1025	567	354	225	129	56	6
200	3316	2842	1862	1081	680	421	241	102	12
250	5430	4525	2948	1710	1076	667	382	162	19
300	8077	6731	4393	2563	1594	1005	555	235	27
350	10538	8874	5939	3384	2149	1320	756	299	34
400	13966	11761	7867	4483	2847	1749	1001	397	45
450	17214	14496	10065	5736	3643	2237	1281	507	58
500	22339	18812	12535	7144	4536	2786	1595	632	72

Меры предосторожности при установке затвора Genebre 2109

Не устанавливайте затвор в полностью закрытом положении
Проверьте параллельность фланцев
Не используйте дополнительные прокладки между завтором и фланцем

Схема установки дискового поворотного затвора 2109

Подробное описание

Задвижки фланцевые клиновые 2917 и 2918 могут применяеться в сетях холодного водоснабжения, канализации, нефтегазопроводах и других трубопровдах с неагрессивной средой жидкости(газа) для перекрытия рабочего потока.

Внешняя сторона задвижки покрыта антикоррозийной краской с эпоксидным покрытием. Шток задвижки защищен резиновым уплотнителем от попадания грязи и пыли.

Задвижка снабжена элетрическим электроприводом Auma.

Особенности:

Тип: задвижка с обрезиненным клином
Уплотнение: EPDM
Корпус задвижки: чугун
Класс герметичности: A
Уплотнительное кольцо уплотнения штока -"СУХАЯ НИТЬ" - для замены под давлением.
Клин со съемной крышкой.
Все компоненты защищены от коррозии.

Стандартное исполнение: PN16, 120°C, EPDM, эпоксидное покрытие RAL5005 100 мкм

Задвижка с мягким уплотнением фланцевая 2917

Задвижки имеют Сертификат СЕ и Гигиенический сертификат Польского Учреждения Гигиены (PZH)

Схема задвижки Jafar 2917

Типоразмеры задвижки Jafar с электроприводом 2917, 2918

DN	L 2917	L 2918	C	f	D	d	K	l	n	d1	d2	d3	d4xn	H	H1	H2	Аuma тип фланца/момент выкл/кол-во.об
DN	L 2917	L 2918	C	f	D	d	PN16/PN10			d1	d2	d3	d4xn	H	H1	H2	Аuma тип фланца/момент выкл/кол-во.об
мм									-	мм							SAxx.x-Fx / [Nm]/ ---
40	140	240	18	3	150	88	110	18	4	90	70	20	9x4	270	310	320	SA 7.5 F7	20-60	15
50	150	250	20		165	102	125			90	70		9x4	290	330	350	SA 7.5 F7	20-60	18
65	170	270	20		185	122	145			125	102		11x4	350	390	420	SA 10.1 F10	40-120	20
80	180	280	22		200	138	160		8/4					410	450	500			26
100	190	300	24		220	158	180		8					496	540	600			30
125	200	325	22		250	188	210							565	600	700			29
150	210	350	26		285	212	240	22						670	710	830			36
200	230	400	22		340	268	295	22	12/8					760	800	990			46
250	250	450	32		405	320	355/350	26/22	12	175	140	30	18x4	920	960	1200	SA 14.1 F14	100-250	48
300	270	500		4	460	378	410/400	26/22	12					1060	1100	1390			57
350	290	-			520	429	470/460	28/23	16					1280	1320	1650			65
400	310	-			580	480	525/515	30/28	16					1410	1450	1830	SA 14.5 F14	300-500	74
500	350	-	34		715	582	650/620	34/28	20					17200	1760	2550			91
600	390	-	36		840	682	770/725	36/31	20					1990	2030	2615			108

Подробное описание

Фланцевый подъемный обратный клапан лого

Стандартное применение: чистая или немного загрязненная вода,
насосные системы, водопровод, орошение, слабоагрессивные
жидкости.

ОБЩИЕ ХАРАКТЕРИСТИКИ

ПОКРЫТИЕ

Корпус: стандартное покрытие.

ИСПЫТАНИЯ

- Методы испытаний соответствуют нормам NFE 29-311, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

- Фланцевый монтаж ISO Ру 16, 25, 40 и ASA 150 – по запросу.
- Строительная длина соответствует нормам NF EN 558-1 серия 1, DIN 3202/1 серия F1.

Технические характеристики фланцевого подъемного обратного клапана CS 3240, CS 5260 Tecofi

Фланцевый подъемный обратный клапан CS 3240, CS 5260 Tecofi

Модель / Model		CS 3240	CS 5260
Диск / Disc	7	Чугун / Cast iron EN-GJL-250	Сталь / Steel
Пружина / Spring	6	Нержавеющая сталь / SS X20Cr13
Прокладка / Gasket	5	Волокно с графитом / Graphited fiber
Седло диска / Seat disc	2	Нержавеющая сталь / SS X20Cr13
Корпус / Body	1	Чугун / Cast iron EN-GJL-250	Сталь / Steel GP 240 GH

Условное давление (бар) Nominale pressure (bar)	Максимальное рабочее давление (бар) / Maximale working pressure (bar)
	CS 3240			CS 5260
	120°C	180°C	225°C	120°C	200°C	250°C	300°C	350°C	400°C	425°C	450°C
16	16	13,6	12
25				25	22	20	17	16	13	12	10
40				40	35	32	28	24	21	19	17

Ду (мм) DN (mm)	L	H		ø D		ø K		n	ø M		Вес (кг) / Weight
Ду (мм) DN (mm)	L	CS 3240	CS 5260	CS 3240	CS 5260	CS 3240	CS 5260	n	CS 3240	CS 5260	CS 3240	CS 5260
15	130	65	60	95	95	65	65	4	14	14	2.2	2.6
20	150	80	70	105	105	75	75	4	14	14	3.3	4.2
25	160	85	110	115	115	85	85	4	14	14	3.8	6.0
32	180	90	126	140	140	100	100	4	18	18	5.5	10.4
40	200	95	136	150	150	110	110	4	18	18	6.9	13.4
50	230	105	150	165	165	125	125	4	18	18	8.7	15.7
65	290	125	150	185	185	145	145	4	18	18	14.6	27.6
80	310	140	171	200	200	160	160	8	18	18	20.0	35.8
100	350	155	185	220	235	180	190	8	18	22	25.0	41.0
125	400	150	190	250	270	210	220	8	18	26	40.0	60.0
150	480	200	200	285	300	240	250	8	22	26	55.0	90.0
200	600	275	220	340	360 (Ру 25)	295	310 (Ру 25)	12	22	26 (Ру 25)	88.0	180.0 (Ру 25)
250	730	315	-	405	-	355	-	12	26	-	218.0	-
300	850	360	-	460	-	410	-	12	26	-	325.0	-
