Подробное описание

Домовый газорегуляторный пункт предназначается для снижения давления распределяемого газа с высокого и среднего до низкого давления, необходимого для работы бытовых газовых приборов.

Диапазон рабочих температур: -40ºС ... +60ºС

ДРП производят с отключающим устройством на входе.
ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
Измерение входного давления ДРП производится манометром с диапазоном
показаний 0-0,6 МПа; класс точности 1,5.
ДРП оснащен регулятором производства ОАО «Газаппарат»
Для защиты газопровода от дальнейшего повышения роста входного давления газа или значительного понижения выходного давления предусмотрен встроенный в регулятор быстрозапорный клапан (ПЗК)

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Диапазон срабатывания:

ПЗК: 0,0029-0,0036 МПа

ПСК: 0,0004-0,0005МПа

Установка:

ДРП - на подвижной подставке

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

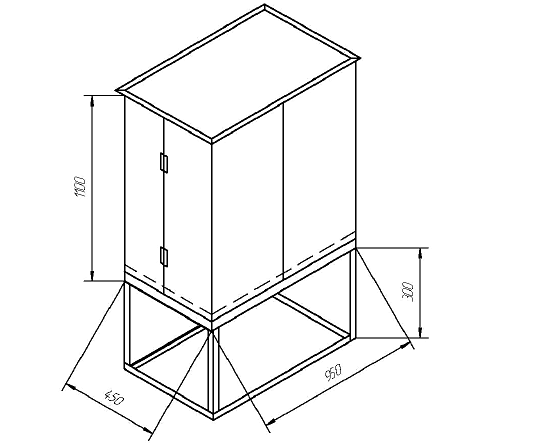

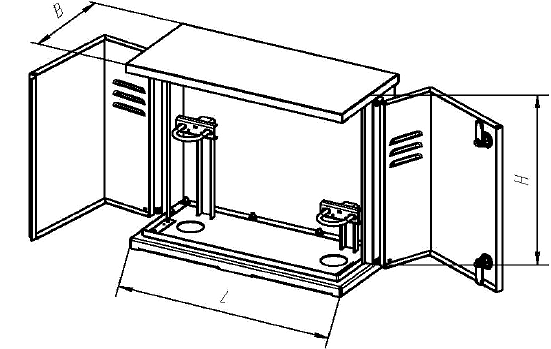

Габариты шкафа для ДРП: L - 950 мм, В - 450 мм, Н - 1100+300 мм (см. шкафы для ДРП)

Технические характеристики и схемы узлов ДРП 3 с байпасом - РДНК-32-3, РДНК-32-6, РДНК-32-10

ДРП с регулятором РДНК-32-3, диапазон вых.давл.2,0-2,5 КПа
Рвход, МРа	0,01	0,1	0,2	0,3	0,4	0,5	0,6	0,7	1,0	1,2
Q,м³/час	1,3	7	13	17	21	24	30	43	55	64
ДРП с регулятором РДНК-32-6, диапазон вых.давл.2,0-2,5 КПа
Рвход, МРа	0,01	0,1	0,2	0,3	0,4	0,5	0,6
Q,м³/час	4	25	40	55	70	90	105
ДРП с регулятором РДНК-32-6, диапазон вых.давл.2,0-2,5 КПа
Рвход, МРа	0,01	0,1	0,2	0,3
Q,м³/час	11	45	75	100

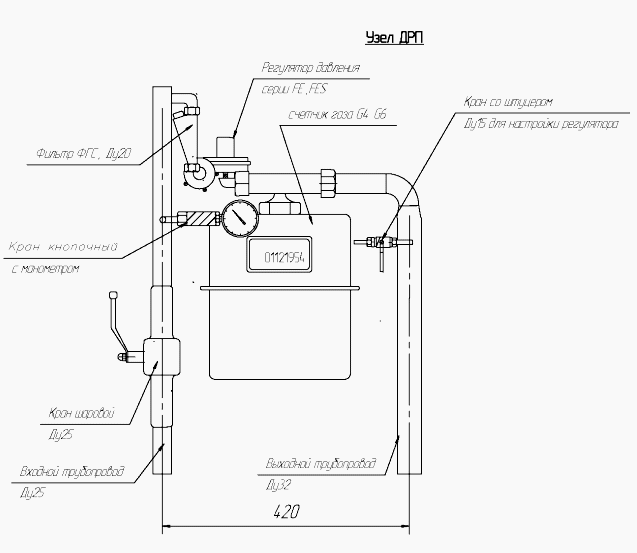

Схема подключения ДРП 3 с байпасом

Подробное описание

Задвижка бронзовая клиновая 2510 b Задвижка фланцевая клиновая, типа 2510 B разработана специально для работы в судостроительных областях, для трубопроводов с морской водой. Кроме этого задвижка может применяться в сетях холодного водоснабжения, воздухопроводах, нефте -газопроводах , канализации и других неагрессивных средах для перекрытия рабочей среды.

Задвижка выполнена из бронзы, что повышает её эксплуатационные характеристики

Особенности:

Уплотнение штока O-Ring - "СУХАЯ РЕЗЬБА"
Шток с поверхностью скольжения, накатанная резьба
Клин с заменяемой гайкой
Управление: ручное
Проходной диаметр DN: 40 - 250
Все элементы защищены от коррозии
Стандартное исполнение:
PN10, NBR, ручное колесо
Максимальная рабочая температура 70 С˚
Максимальная температура морсокй воды: 45 С˚

Применяемые материалы:

Схема задвижки Jafar бронзовjq 2510 B

№	Деталь	Материал
1	Корпус	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	1
2	Крышка	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	2
3	Клин	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	3
5	Фитинг	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	5
6	Стрелка	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1 :2000	6
7	Индикатор	Сталь X17CrNi16-2 PN-EN 10088-1:2007	7
8	Уплотнительная пробка	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	8
4	Шток	БронзаB555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	4
9	Гайка штока	Бронза B555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000	9
10	Прокладка крышки	Резина NBR PN-ISO 1629: 2005	10
11	Уплотнительное кольцо	Резина NBR PN-ISO 1629: 2005	11
12	Уплотнительное кольцо	Резина NBR PN-ISO 1629: 2005	12
13	Болт	Сталь Fe/ZnНержавеющая сталь PN-EN ISO 4762	13
14	Заглушка болта	Парафин	14
18	Колесо	Серый чугун EN-GJS-400-15 PN-EN 1563:2000	18
15	Прокладка	Полиэтилен PN-EN ISO 1872-1:2000	15
16	Гайка	Нержавеющая сталь PN-EN ISO 4032: 2004	16
17	Прижимной винт	Нержавеющая сталь PN-EN ISO 4027:2006	17

Типоразмеры задвижки Jafar бронзовой клиновой 2510B

DN	PN	L	H	d	D	K	C	f	l	n	S	Dk	Tr LH	Вес
мм										-	мм			кг
40(1	PN10(2	140	290	88	150	110	14	3	18	4	12	160	Tr 16x4	10,8
50		150	315	102	165	125	16	3	18	4	12	160	Tr 16x4	14,1
65		170	345	122	185	145	16	3	18	4	12	160	Tr 16x4	15,8
80		180	385	138	200	160	16	3	18	8	12	160	Tr 16x4	22,2
100		190	435	158	220	180	17	3	18	8	14	200	Tr 20x4	32,5
125		200	475	188	250	210	17	3	18	8	17	250	Tr 24x5	37,5
150(1		210	535	212	285	240	19	3	22	8	17	250	Tr 24x5	63,3
200(1		230	620	268	340	295	19	3	22	8	17	250	Tr 24x5	98,6
250(1		250	720	320	400	350	21	3	22	12	19	320	Tr 32x6	139

Подробное описание

Обратный створчатый клапан с противовесом CB 3242 Tecofi лого

Стандартное применение: очищенная или немного загрязненная вода, насосные системы, оросительные системы, некоррозийные жидкости.

ОБЩИЕ ХАРАКТЕРИСТИКИ

От Ду 40 до Ду 300.
Монтажное положение: горизонтальное или вертикальное для восходящих потоков.
Простота конструкции.
Полный подъем створки при открытии.
Надежная и эффективная работа.
Конструкция из прочных материалов.

ПОКРЫТИЕ

- Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- Максимальное рабочеее давление:

16 бар (100°С);
14 бар (150°С);
12.5 бар (200°С).

ИСПЫТАНИЯ

- Методы испытаний соответствуют нормам NF EN 12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

- Фланцевый монтаж Ру 10/16 (Ду 40-200), Ру 16 (Ду 250-30), DIN 2501 и ASA 150 – по запросу.
- Строительная длина соответствует нормам NF EN 558-1 серия 48, DIN 3202-1, серия F6.

Технические характеристики обратного створчатого клапана с противовесом CB 3242 Tecofi

Обратный створчатый клапан с противовесом CB 3242 Tecofi

Ду (мм) DN (mm)	L	H	ø D	ø K	ø d 0	n	A	B	W	Вес (кг) Weight (kg)
40	180	119	150	110	18	4	280	70	170	13.0
50	200	120	165	125	18	4	280	72	180	13.5
65	240	141	185	145	18	4	280	79	190	18.0
80	260	168	200	160	18	8	280	91	200	20.5
100	300	175	220	180	18	8	350	97	210	33.0
125	350	199	250	210	18	8	350	116	225	51.0
150	400	217	285	240	22	8	450	124	250	67.0
200	500	277	340	295	22	12	500	162	306	129.0
250	600	337	405	355	26	12	660	190	348	197.0
300	700	374	460	410	26	12	660	190	348	280.0

Стандартное исполнение

Модель / Model		CB 3242
Противовес / Weight-loaded	6	Сталь / Steel
Прокладка / Gasket	5	Волокно / Fiber
Контактное уплотнение Tightness contact	4	Нержавеющая сталь-Нержавеющая сталь Stainless steel-Stainless steel
Заслонка / Obturator	3	Сталь GSC 25 / Cast steel GSC 25
Крышка / Bonnet	2	Чугун EN-GJL 250 / Cast iron
Корпус / Body	1	Чугун EN-GJL 250 / Cast iron

Подробное описание

Применение: Шаровые краны BV17F используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 8 бар), сжатый воздух (до 6 бар), спирты (до 6 бар), слабоагрессивные среды. Конструкция полнопроходная, разборная.

Технические характеристики

Максимальное рабочее давление 40 бар
Максимальная рабочая температура 180 С
Максимально допустимая температура 200 С
Присоединение: фланцы по DIN

Спецификация

1. Корпус	Нерж. сталь 1.4408
2. Фланцевая часть	Нерж. сталь 1.4408
3. Седло	PTFE
4. Шар	Нерж. сталь AISI 316
5. Шток	Нерж. сталь AISI 316
6. Уплотнение штока	PTFE
7. Сальник	PTFE
8. Манжета сальника	Нерж. сталь AISI 304
9. Ручка	Нерж. сталь AISI 304
10. Гроверная шайба	Нерж. сталь AISI 304
11. Гайка	Нерж. сталь AISI 304
12. Покрытие ручки	Винил
13. Болт	Нерж. сталь AISI 304
14. Гайка	Нерж. сталь AISI 304
15. Гроверная шайба	Нерж. сталь AISI 304
16. Упор	Нерж. сталь AISI 304

Габаритные размеры

Ду		Размеры, (мм)										Масса, (кг)
мм	дюймы	0 С	R	P	T	H	E	W	W1	d x n	L	Масса, (кг)
15		15	45	65	95	65	130	16	2	14 x 4	130	1,9
20	7/'	20	58	75	105	68	130	18	2	14 x 4	150	2,4
25	1"	25	68	85	115	71	165	18	2	14 x 4	160	3,1
32	1¹/;'	32	78	100	140	78	165	18	2	18 x 4	180	4,8
40	1¹/₂"	38	88	110	150	86	190	18	3	18 x 4	200	6,3
50	2"	50	102	125	165	95	190	20	3	18 x 4	230	7,7
65	2¹/2"	65	122	145	185	130	250	22	3	18 x 8	290	13,7
80	3"	80	138	160	200	148	250	24	3	18 x 8	310	19,2
100	4"	100	162	190	235	185	280	24	3	22 x 8	350	30,1

Диаграмма «Давление - Температура»

Пропускная способность Kv, (м³/ч)

Ду, (мм)
15	20	25	32	40	50	65	80	100
18	38	60	105	170	255	480	910	1500

Подробное описание

Диапазон рабочих температур: -40ºС ... +60ºС

ДРП производят с отключающим устройством на входе.
ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
Измерение входного давления ДРП производится манометром с диапазоном
показаний 0-1.0 МПа; класс точности 1,5.
ДРП оснащен регулятором фирмы "TARTARINI"
Для защиты газопровода защиты газопровода от дальнейшего повышения роста входного давления газа или значительного понижения выходного давления применен встроенный в регулятор быстрозапорный клапан (ПЗК).

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Диапазон срабатывания ПЗК

В249 по повышению давления: 0,0025-0,012МПа

В249 AP: 0,0012-0,05МПа

B249 по снижению давления 0,0007-0,0044МПа

B249 AP: 0,0044-0,04МПа

Установка:

ДРП - на подвижной подставке

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

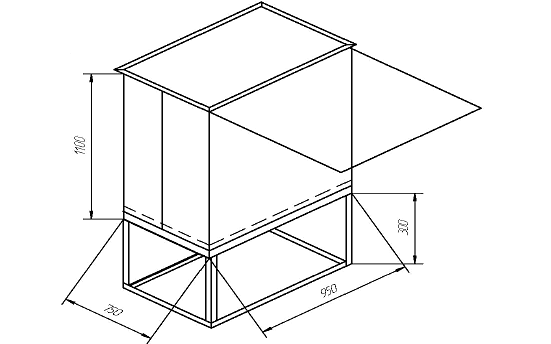

Габариты шкафа для ДРП: L - 950 мм, В - 450 мм, Н - 1100+300 мм (см. шкафы для ДРП)

Технические характеристики и схемы узлов ДРП 3 (B249) с байпасом, ДРП 3 (B249 AP) с байпасом

Таблица ДРП 3 (B249) с байпасом

Схема подключения ДРП 3 (B249) с байпасом

Подробное описание

Задвижка с мягким уплотнением фланцевая 2511

Задвижка фланцевая клиновая, типа 2511 может применяться в сетях холодного водоснабжения, воздухопроводах, нефте -газопроводах , канализации и других неагрессивных средах для перекрытия рабочей среды.

Внешняя сторона задвижки покрыта антикоррозийной краской с эпоксидным покрытием.

Монтаж задвижки производится в удобном месте, вертикально или горизонтально.

Особенности:

Уплотнение штока O-Ring - "СУХАЯ РЕЗЬБА"
Шток нержавеющий, с поверхностью
скольжения, с накатанной резьбой
Клин вулканизированный с заменяемой гайкой
Управление: ручное
Проходной диаметр DN: 40 - 300
Все элементы защищены от коррозии
Стандартное исполнение:
PN16, 120°C, EPDM
Максимальная рабочая температура 120 С˚

Применяемые материалы:

Схема задвижки Jafar 2511

№	Деталь	Материал
1	Корпус	Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
2	Крышка	Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
3	Клин	Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
5	Фитинг	Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
6	Стрелка	Латунь PN-EN 1982:2002 Полиэтилен PN-EN ISO 1872-1:2000
7	Индикатор	Сталь X20Cr13 PN-EN 10088-1:2007
9	Гайка штока	БронзаB555 PN-EN 1982:2002 PN-EN ISO 1872-1:2000
4	Шток	X17CrNi16-2PN-EN 10088-1:2007
8	Уплотнительная пробка	Бронза, латунь PN-EN 1982:2002
10	Прокладка крышки	Резина NBR PN-ISO 1629: 2005
11	Уплотнительное кольцо	Резина NBR PN-ISO 1629: 2005
12	Уплотнительное кольцо	Резина NBR PN-ISO 1629: 2005
13	Болт	Сталь Fe/Zn5, Нержавеющая сталь PN-EN ISO 4762: 2006
14	Заглушка болта	Парафин
18	Колесо	Серый чугун EN-GJS-400-15 PN-EN 1563:2000
15	Прокладка	Полиэтилен PN-EN ISO 1872-1:2000
16	Гайка	Сталь Fe/Zn5, Нержавеющая сталь PN-EN ISO 4762: 2006
17	Прижимной винт	Нержавеющая сталь PN-EN ISO 4027:2006

Типоразмеры задвижки Jafar 2511

DN	L 2511	L 2502	H	d	D	K PN16(PN10)	l PN16(PN10)	C	f	n PN16(PN10)	Dk	S	Вес
DN	L 2511	L 2502	H	d	D	K PN16(PN10)	l PN16(PN10)	C	f	n PN16(PN10)	Dk	S	2511	2502
мм										-	мм		кг
40	140	240	290	88	150	110	18	18	3	4	200	14	11,3	12,2
50	150	250	315	102	165	125	18	20	3	4	200	14	13,4	14,4
65	170	270	345	122	185	145	18	20	3	4	200	17	18,1	19,2
80	180	280	385	138	200	160	18	22	3	8 (4)	200	17	21,4	23,4
100	190	300	435	158	220	180	18	24	3	8	250	19	30,3	33,4
125	200	325	475	188	250	210	18	26	3	8	250	19	35,9	42,2
150	210	350	535	212	285	240	22	26	3	8	250	19	50	53,7
200	230	400	620	268	340	295	22	26	3	12 (8)	320	24	70,3	86,7
250	250	450	720	320	405	355 (350)	26 (22)	32	3	12	320	27	97,7	112,2
300	270	500	830	378	460	410(400)	26 (22)	32	4	12	320	27	131,6	159

Подробное описание

лого

Межфланцевый осевой обратный клапан CA 7440 - CA 6460 Tecofi Стандартное применение: системы отопления, промышленность, коррозийные жидкости, высокое давление, высокая температура, химия, насосные системы, термические жидкости, системы орошения, водопроводные системы, пар.

ОБЩИЕ ХАРАКТЕРИСТИКИ

От Ду 20 до Ду 200.
Малые размеры.
Превосходные гидравлические показатели.
Устойчивость к высоким давлениям и температурам.
Межфланцевый монтаж.
Монтаж и эксплуатация в горизонтальном или вертикальном положении.
Малые потери давления.
Не вызывает гидравлических ударов.

ИСПЫТАНИЯ

Методы испытаний соответствуют нормам NF EN 12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

- Межфланцевый монтаж ISO Ру 10 / 16 / 25 / 40, DIN 2501, BS 4504, ASA B.16.I класс 125 FF и ASA 150 – по запросу.
- Строительная длина соответствует нормам DIN 3202/3 серия K4, NF EN 558-1 серия 49.

Технические характеристики межфланцевого осевого обратного клапана CA 7440 - CA 6460 Tecofi

Межфланцевый осевой обратный клапан CA 7440 - CA 6460 Tecofi

Ду (мм) DN (mm)	L	ø D		Вес (кг) /Weight (kg)
Ду (мм) DN (mm)	L	CA 7440	CA 6460	CA 7440	CA 6460
20	19.0	63	63	0.14	0.13
25	22.0	73	73	0.23	0.22
32	28.0	84	84	0.35	0.33
40	31.5	94	94	0.52	0.62
50	40.0	109	109	0.73	1.02
65	46.0	129	129	1.52	1.70
80	50.0	144	144	2.17	2.35
100	60.0	162	170	3.35	3.55
125	90.0	192	192	8.55	9.00
150	106.0	218	224	12.70	14.00
200	140.0	273	284	23.40	30.00

Стандартное исполнение

Модель / Model		CA 7440			CA 6460
Модель / Model		Ду20 - Ду50	Ду65 - Ду100	Ду125 - Ду200	Ду20 - Ду100	Ду125 - Ду200
Упор пружины Stop spring	4	Нержавеющая сталь SS AISI 316	Нержавеющая сталь SS AISI 316	Чугун / Cast iron EN-GJL-250	Нержавеющая сталь SS AISI 316	Нержавеющая сталь SS AISI 316
Пружина / Spring	3	Нержавеющая сталь / Stainless steel	Нержавеющая сталь / Stainless steel	Нержавеющая сталь / Stainless steel	Нержавеющая сталь / Stainless steel	Нержавеющая сталь / Stainless steel
Диск / Disc	2	Нержавеющая сталь / SS X20 Cr 13	Нержавеющая сталь / SS X20 Cr 13	Чугун / Cast iron EN-GJL-250	Нержавеющая сталь / SS X20 Cr 13	Нержавеющая сталь / SS X5 CrNiMo 17-12-2
Корпус / Body	1	Латунь / Brass	Чугун / Cast iron EN-GJL-250	Чугун / Cast iron EN-GJL-250	Нержавеющая сталь / SS X5 CrNiMo 17-12-2	Нержавеющая сталь/ SS X5 CrNiMo 17-12-2
Соединение Connections		Межфланцевое PN 10 / 16 / Between flanges			Межфланцевое PN 16 / 25 / 40 / Between flanges
Макс.-Мин. температура Maxi-mini temperature		– 10° / 250°C			– 10° / 350°C

Потери давления

Межфланцевый осевой обратный клапан CA 7440 - CA 6460 Tecofi

Подробное описание

Область применения: Фильтры сетчатые IS16FSS применяются для очистки среды от твердых частиц, преимущественно в паровых и водяных системах, а также для нефтепродуктов и агрессивных сред.

Основные технические данные

Наименование параметра	Значение	Примечание
Условный проход, мм	-	Соединение - фланец/фланец
Масса, кг	-
Давление условное Р_у, МПа	4.0
Максимальная температура, °С	200
Минимальная температура, °С	-50
Шаг сетки, мм	0.8

Материалы основных деталей

Наименование детали	Материал
1. Корпус	Нержавеющая сталь 1.4408
2. Крышка	Нержавеющая сталь 1.4408
3. Уплотнение	PTFE
4. Сетка фильтра	Нержавеющая сталь AISI 304
5. Болт	Нержавеющая сталь AISI 304
6. Дренажная заглушка	Нержавеющая сталь 1.4408

Подробное описание

Счетчик газа объемный диафрагменный служит для измерения объемов сухого природного газа, прошедшего через счетчик.

Применение счетчика:

коммунальное хозяйство
сферы деятельности, требующие учета потребления газа.

Счетчик подготовлен для дистанционной передачи информации с помощью подключаемого датчика импульсов или системного решения автоматического считывания.

Погрешность в диапазоне:

Qмин до 0,1 Qном - 3,0%
0,1 Qном до Qмакс 1,5%

Гарантированная продолжительность работы: 24 месяца

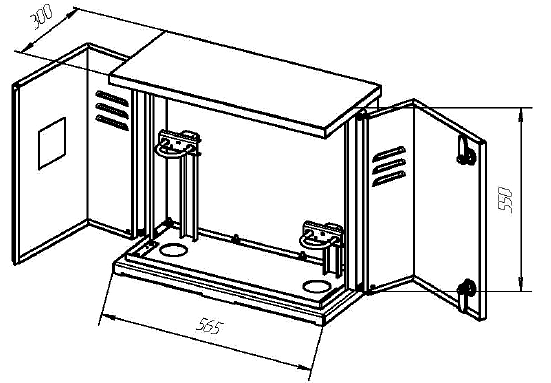

Габаритные размеры шкафа: L – 565 мм, В – 300 мм, Н – 550 мм

Технические характеристики ДРП со счетчиком газа BK-G4, BK-G6 (с регуляторами серии FE, FES)

Технические характеристики	Ед. изм.	ВK-G4 , ВK-G4Т	ВK-G6 , ВK-G6Т
расход максимальный номинальный минимальный	м³/час	6 4 0.04	10 6 0.06
Максимальное рабочее давление	кПа	100	100
Пределы допускаемой погрешности, при Qmin Qmax	%	± 3 ± 1,5	± 3 ± 1,5
Температура окружающей среды	°С	-40 .... +55	-40 .... +55

Схема подключения ДРП со счетчиком газа BK-G4, BK-G6

Подробное описание

Задвижка фланцевая клиновая, типа 2700 применяется в сетях холодного водоснабжения, канализации и других неагрессивных средах для перекрытия рабочей среды.

Наружняя поверхность деталей задвижки покрыта антикоррозийной краской с эпоксидным нанесением. Шток задвижки защищен резиновым уплотнителем от попадания грязи и пыли.

Задвижки соответствуют международным стандартам и могут использоваться в подземных коммуникациях.

Особенности:

Корпус задвижки: чугун
Тип: задвижка с обрезиненным клином
Уплотнение: EPDM
Управление: ручное
Проходной диаметр DN: 80-300
Максимальное рабочее давление: 16 бар
Класс герметичности: A
Диапазон рабочих температур: -20С˚...+120С˚
Стандартное исполнение PN16, 120°C, EPDM, эпоксидное покрытие RAL5005 250

Применяемые материалы:

Схема задвижки Jafar 2700

№	Деталь	Материал
1	Корпус	Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
2	Крышка	Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
3	Клин	Серый чугун, ковкий чугун EN-GJL- 250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
4	Уплотнительная пробка	Латунь PN-EN 1982:2002, brass, Messing DIN 17660
5	Предохранительное кольцо	Сталь 65G PN-74/H-84032
6	Резиновый пыльник	Резина EPDM/NBR PN-ISO 1629: 2005
7	Гайка штока	Латунь PN-EN 1982:2002, brass, Messing DIN 17660
8	Шток	Сталь X20Cr13PN-EN 10088-1:2007
9	Уплотнение крышки	Резина EPDM/NBR PN-ISO 1629: 2005
10-11	Уплотнительное кольцо	Резина EPDM/NBR PN-ISO 1629: 2005
12	Болт	Сталь Fe/Zn5, нержавеющая сталь PN-EN ISO 4762:2001
14	Прокладка	Полиэтилен PN-EN ISO 1872-1:2000
15	Заглушка болта	Парафин

Типоразмеры задвижки Jafar 2700

DN	L	H	d	D	K PN16(PN10)	l PN16(PN10)	C	f	n PN16(PN10)	S	Вес
мм									-	мм	кг
80	210	290	138	200	160	18	22	3	8 (4)	17	20
100	230	325	158	220	180	18	24	3	8	19	26
125	255	365	188	250	210	18	22	3	8	19	35,5
150	280	457	212	285	240	22	26	3	8	19	47
200	330	534	268	340	295	22	22	3	12 (8)	24	75
250	450	633	320	405	355 (350)	26 (22)	32	3	12	27	107
300	500	708	378	460	410 (400)	26 (22)	32	4	12	27	154

Подробное описание

Фланцевый мембранный обратный клапан CA 3243 Tecofi лого

Стандартное применение: питьевая вода, загрязненные жидкости,
морская вода, сжатый воздух, химические составляющие,
пищевые продукты, промышленность.

ОБЩИЕ ХАРАКТЕРИСТИКИ

От Ду 50 до Ду 700.
Закрытие благодаря эластичным мембранам.
Ду 50 до Ду 125: один проход.
Ду 150 до Ду 700: несколько проходов.
Бесшумная работа.
Превосходная герметичность.
Свободный проход
Не вызывает гидравлических ударов.
Малые потери давления.

ПОКРЫТИЕ

- Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- Максимальное рабочее давление: 16 бар.
- Максимальная температура 90°C.

ИСПЫТАНИЯ

- Методы испытаний соответствуют нормам NF EN 12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

Фланцевый монтаж ISO Ру 16, DIN 2532, DIN 2533 и ASA 150 – по запросу.
Строительная длина соответствует нормам NF EN 558-1 серия 48, DIN 3202/1 серия F6.

Технические характеристики фланцевого мембранного обратного клапана CA 3243 Tecofi

Фланцевый мембранный обратный клапан CA 3243 Tecofi

Ду (мм) DN (mm)	L	ø D	ø D1	ø K	n x ød	Вес (кг) Weight (kg)
50	200	165	165	125	4 x 18	11
65	240	185	185	145	4 x 18	15
80	260	200	212	160	8 x 18	20
100	300	220	244	180	8 x 18	27
125	350	250	250	210	8 x 18	34
150	400	285	355	240	8 x 22	64
200	500	340	420	295	12 x 22	100
250	600	405	464	355	12 x 25	134
300	700	460	600	410	12 x 25	228
350	800	520	724	470	16 x 25	370
400	900	580	780	525	16 x 30	430
500	1100	670	950	620	20 x 26	750
600	1300	780	1150	725	20 x 30	1200
700	1500	895	1400	840	24 x 30	1900

Стандартное исполнение

Модель / Model		CA 3243
Боковая пробка Lateral plug	6	Оцинкованная сталь Galvanised steel
Прокладка / Gasket	5	Нитрил / Nitril
Кольцо / Ring	4	Латунь / Brass
Мембрана / Membrane	3	ЭПДМ / EPDM
Основание / Nucleus	2	Чугун / Cast iron EN-GJL-250
Корпус / Body	1	Чугун / Cast iron EN-GJL-250

Потери давления

Фланцевый мембранный обратный клапан CA 3243 Tecofi. Диаграмма давлений

Подробное описание

Область применения: обратный клапан CVS 40 используется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих воду, пар, спирт, слабоагрессивные среды.

Основные технические данные

Наименование параметра	Значение
Давление условное Р_у, Мпа	4.0
Максимальная температура среды, t °С	400
Максимальная рабочая температура среды, t мак °С	400

Материалы основных деталей

Наименование детали	Материал
1. Корпус	нержавеющая сталь 08X17H13M2
2. Пластины	нержавеющая сталь 08X17H13M2
3. Уплотнение	нержавеющая сталь 08X17H13M2
4. Пружина	нержавеющая сталь 08X17H13M2

Параметры

DN, мм	15	20	25	32	40	50	65	80	100
Kvs, м³/ч	34	34	70	88	238	465	658	930	2043
Pmin отк, мБар	43	43	46	64	64	70	76	89	114
Вес ,кг	0,09	0,13	2,1	0,48	0,63	1,06	1,45	2,0	3,2

Подробное описание

Шкаф ДРП с регуляторами FE-10-S, FE-25-S, FES-U, R70

Газстрой шкаф для ДРП

Шкаф ДРП со счетчиком

Газстрой шкаф для ДРП со счетчиком

Шкаф ДРП с регуляторами B249 и РДНК32

Газстрой шкаф ДРП

Шкаф ДРП с регуляторами B24х2

Газстрой шкаф

Подробное описание

Задвижка фланцевая клиновая 2902, 2911 применяется в сетях холодного водоснабжения, канализации, нефтегазопроводах и других трубопровдах с неагрессивной средой жидкости(газа) для перекрытия рабочего потока.

Внешняя сторона задвижки покрыта антикоррозийной краской с эпоксидным покрытием. Шток задвижки защищен резиновым уплотнителем от попадания грязи и пыли.

Задвижки соответствуют международным стандартам и могут использоваться в подземных коммуникациях.

Особенности:

Корпус задвижки: чугун
Тип: задвижка с обрезиненным клином
Уплотнение: EPDM
Проходной диаметр DN: 40 - 600
Максимальное рабочее давление: 16 бар
Класс герметичности: A
Диапазон рабочих температур: -20С˚...+120С˚
Стандартное исполнение PN16, 120°C, EPDM, эпоксидное покрытие RAL5005 250 мкм

Задвижки имеют Сертификат СЕ и Гигиенический сертификат Польского Учреждения Гигиены (PZH)

Схема задвижки Jafar 2902

Типоразмеры задвижки Jafar 2902, 2911

Dn	L 2911	L 2902	C	f	D	d	K	I	n	C1	C2	d1	d2	d3	D4xn	D5	D6	H	H1	H2	H3	Аuma тип фланца/момент выкл/кол-во.об
мм										мм												SAxx.x-Fx / [Nm]/ ---
40	140	240	18	3	150	88	110	18	4	265	250	90	70	20	9х4	105	160	188	328	461	170	SA 7.5 F7	20-60	11
50	150	250	20	3	165	102	125	18	4	265	250	90	70	20	9х4	105	160	198	248	271	170	SA 7.5 F7	20-60	13.5
65	170	270	20	3	185	122	145	18	4	282	256	125	102	20	11х4	125	200	232	283	507	170	SA 10.1 F10	40-120	14
80	180	280	22	3	200	138	160	18	8/4	282	256	125	102	20	11х4	125	200	255	307	530	170			17
100	190	300	24	3	220	158	180	18	8	282	256	125	102	20	11х4	125	200	290	346	565	170			21
125	200	325	22	3	250	188	210	18	8	282	256	125	102	20	11х4	125	200	329	385	604	170			26
150	210	350	26	3	285	212	240	22	8	282	256	125	102	20	11х4	125	200	400	457	675	170			26
200	230	400	22	3	340	268	295	22	12/8	282	256	125	102	20	11х4	125	200	475	538	750	170			34.5
250	250	450	32	3	405	320	355/350	26/22	12	282	325	175	140	30	18х4	153	315	560	625	875	170	SA 14.1 F14	100-250	42.5
300	270	500	32	4	460	378	410/400	26/22	12	385	325	175	140	30	18х4	153	315	635	700	950	180		100-250	51
350	290	550	32	4	520	427	470/460	28/23	16	385	325	175	140	30	18х4	153	315	720	785	1030	180		200-400	60
400	310	600	32	4	580	480	525/515	30/28	16	385	332	175	140	30	18х4	153	400	980	1060	1370	180	SA 14.5 F14	200-400	58
500	350	700	34	4	715	582	650/620	34/28	20	385	332	175	140	30	18х4	153	400	1160	1240	1555	180		300-500	63
600	390	800	36	4	840	682	770/725	36/31	20	385	332	1175	140	30	18х4	153	400	1330	1400	1650	190		300-500	69

Подробное описание

Фланцевый осевой обратный клапан CA 3241Tecofi лого

Стандартное применение: насосные системы, орошение,
промышленность, очищенная вода.

ОБЩИЕ ХАРАКТЕРИСТИКИ

ПОКРЫТИЕ

- Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- Максимальное рабочее давление: 16 бар.
- Максимальная температура 100°C.

ИСПЫТАНИЯ

Методы испытаний соответствуют нормам NF EN 12266-1,

DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

Фланцевый монтаж ISO Ру 16, DIN 2501/1, UNI 2223/67 и ASA 150 по заказу.

Технические характеристики фланцевого осевого обратного клапана CA 3241 Tecofi

Фланцевый осевой обратный клапан CA 3241Tecofi схема

Модель / Model		CA 3241
Уплотнение / Seat	6	Нитрил / NBR
Пружина / Spring	5	Нержавеющая сталь / Stainless steel
Направляющий шток Guiding stem	4	Латунь CuZn40Pb2 Brass CuZn40Pb2
Диск / Disk	3	Чугун / Cast iron EN-GJL-250
Направляющая втулка Guide	2	Чугун / Cast iron EN-GJL-250
Корпус / Body	1	Чугун / Cast iron EN-GJL-250

Ду (мм) DN (mm)	L	ø D	ø K	n x ø d0	Вес (кг) Weight
50	100	165	125	4 x 18	5.7
65	120	185	145	4 x 18	8.2
80	140	200	160	8 x 18	10.5
100	170	220	180	8 x 18	14.3
125	200	250	210	8 x 18	23.5
150	230	285	240	8 x 22	31.0
200	300	340	295	12 x 22	-
250	370	405	355	12 x 26	-
