Результаты выбора по фильтру:

Подробное описание

Задвижка с мягким уплотнением фланцевая 2113

Фабрика Jafar

Задвижка фланцевая клиновая, типа 2113 применяется в сетях холодного водоснабжения, воздухопроводах, нефтепродуктовых трубороводах, канализации и других неагрессивных средах для перекрытия рабочей среды.

Внешняя часть задвижки покрыта антикоррозийной краской с эпоксидным покрытием. Шток задвижки защищен резиновым уплотнителем от попадания грязи и пыли.

Задвижки соответствуют международным стандартам и могут использоваться в подземных коммуникациях.

Особенности:

  • Корпус задвижки: чугун
  • Тип: задвижка с обрезиненным клином
  • Уплотнение: EPDM
  • Управление: ручное
  • Проходной диаметр DN: 40 - 300
  • Максимальное рабочее давление: 16 бар
  • Длина (мм): 165 - 356
  • Класс герметичности: A
  • Диапазон рабочих температур: -20С˚...+70С˚

Применяемые материалы:

Схема задвижки Jafar 2113
Деталь
Материал
1 Корпус Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
2 Крышка Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
3 Клин Серый чугун, ковкий чугун EN-GJL- 250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
4 Уплотнительная пробка Латунь PN-EN 1982:2002, brass, Messing DIN 17660
5 Предохранительное кольцо Сталь 65G PN-74/H-84032
6 Резиновый пыльник Резина EPDM/NBR PN-ISO 1629: 2005
7 Гайка штока Латунь PN-EN 1982:2002, brass, Messing DIN 17660
8 Шток Сталь X20Cr13PN-EN 10088-1:2007
9 Уплотнение крышки Резина EPDM/NBR PN-ISO 1629: 2005
10- 11 Уплотнительное кольцо Резина EPDM/NBR PN-ISO 1629: 2005
12 Винт Сталь Fe/Zn5, нержавеющая сталь PN-EN ISO 4762:2001
13 Кольцо  Латунь, бронза PN-EN 1982:2002
14 Колесо Серый чугун EN-GJL-250
15 Заглушка болта Парафин
16 Прокладка Полиэтилен PN-EN ISO 1872-1:2000


Типоразмеры задвижки Jafar кольцевой 2113

DN L Dk H d D K PN16(PN10) l PN16(PN10) C f n PN16(PN10) S L резьбы Вес
мм -   кг
40 240 200 230 88 150 110 18 18 3 4 14 Tr 16 x 4 12,4
50 250 200 250 102 165 125 18 20 3 4 14 Tr 16 x 4 16,4
65 270 200 280 122 185 145 18 20 3 4 17 Tr 16 x 4 19,9
80 280 200 310 138 200 160 18 22 3 8 (4) 17 Tr 16 x 4 26,2
100 300 250 350 158 220 180 18 24 3 8 19 Tr 20 x 4 36,3
125 325 250 395 188 250 210 18 26 3 8 19 Tr 24 x 5 50,2
150 350 250 450 212 285 240 22 26 3 8 19 Tr 24 x 5 60
200 400 320 510 268 340 295 22 30 3 12 (8) 24 Tr 24 x 5 99
250 450 320 630 320 405 355 (350) 26 (22) 32 3 12 27 Tr 32 x 6 136
300 500 320 710 378 460 410 (400) 26 (22) 32 4 12 27 Tr 32 x 6 162



Подробное описание

Шаровой обратный клапан CBL 3141 / CBL 6141, CBL 3240 / CBL 6240 Tecofi

лого
ПРИМЕНЕНИЕ

  • Стандартное применение: сточные воды, вязкие жидкости, вода для очистки (очищенная вода, водоподготовка, насосные станции и т.д.).

ОБЩИЕ ХАРАКТЕРИСТИКИ

  • Разработан в соответствии со стандартом NF EN 12334.
  • Фланцевое соединение от Ду 40 до Ду 400 (по запросу – до Ду 600).
  • Муфтовое соединение от Ду 1” до 2”1/2.
  • Монтаж    и    работа    в    горизонтальном    или    вертикальном положении.
  • Малые потери давления.
  • Полный проход благодаря передвигающемуся шару.
  • Всплывающий самоочищающийся шар.
  • Механически  обработанное  посадочное  место  для  повышения герметичности.
  • Отсутствие возможности заклинивания шара.
  • Отверстие под подъемный крюк для легкой транспортировки.
  • Легкая и быстросъемная крышка.
  • Пробка, позволяющая вынуть шар, под заказ.

МАТЕРИАЛЫ КОНСТРУКЦИИ

  • Корпус:  ковкий  чугун  EN  GLS  400-15  или  нержавеющая  сталь GX5CrNiMo 19-11-2.
  • Крышка:  ковкий  чугун  EN  GLS  400-15  или  нержавеющая  сталь GX5CrNiMo 19-11-2.
  • Шар:  металлический  с  нитриловым  покрытием  для  стандартной модели.
  • Уплотнение крышки: нитрил.
  • Возможное    покрытие    шара:    ЭПДМ,    FPM    (Viton®),    CSM  (Hypalon®), др.
  • Болты из нержавеющей стали.

ПОКРЫТИЕ

  • Корпус:   термообработанное   эпоксидное   покрытие   толщиной 150 мкм, марка RAL 5019.
  • Возможны другие толщины покрытий, под заказ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

-  Максимальное рабочее давление 10 бар.
-  Максимальная температура зависит от материала конструкции.
-  Для малых рабочих давлений – конструкция по запросу.

НОРМЫ И ИСПЫТАНИЯ

-  Производство    в    соответствии    с    Европейской    Директивой 97/23/СЕ  «Оборудование  для  работы  под  давлением»:  категория среды III, модуль H.
-  Методы   испытаний   соответствуют   нормам   NF   EN   12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

-  Соединение соответствует нормам EN 558-1 серия 48, DIN 3202/1 серия F6.
-  Стандартные     монтажные     фланцы     соответствуют     нормам  EN 1092-2: 1997 ISO PN 10 и ASA 150 LBS – по запросу.
-  Муфтовое соединение BSP в соответствии с NF EN ISO 228-1.

Технические характеристики шарового обратного клапана Tecofi

Шаровой обратный клапан CBL 3141 / CBL 6141, CBL 3240 / CBL 6240 Tecofi

Ду / DN L* L1 ø D H H1 ø K ø M n Вес (кг) / Weight
мм / mm дюйм  / inch CBL 3240 CBL 6240 CBL 3141 CBL 6141
25 1" - 125 - - 78 - - - - - 1.6 1.7
32 1"1/4 - 133 - - 81 - - - - - 2.2 2.4
40 1"1/2 180 151 150 113 97 110 19 4 5 5.5 2.8 3.0
50 2" 200 175 165 145 118 125 18.5 4 8 9.0 3.8 4.1
65 2"1/2 240 202 185 169 128 145 18.5 4 13 14.5 5.4 5.9
80 3" 260 - 200 169 - 160 18.5 8 14 15.5 - -
100 4" 300 - 220 211 - 180 18 8 21 23.0 - -
125 5" 350 - 250 275 - 210 18 8 37 40.0 - -
150 6" 400 - 285 294 - 240 22 8 42 46.0 - -
200 8" 500 - 340 395 - 295 22 8 89 98.0 - -
250 10" 600 - 400 482 - 350 22 12 139 153.0 - -
300 12" 700 - 455 573 - 400 22 12 218 240.0 - -
350 14" 850 - 505 548 - 460 22 16 288 316.0 - -
400 16" 1105 - 565 748 - 515 26 16 443 487.0 - -

* Соединение соответствует нормам EN 558-1 серия 48, DIN 3202/1 серия F6. / In accordance to: NF EN 558-1 serie 48, DIN 3202/1 serie F6.

Стандартное исполнение

Модель / Model CBL 3240 CBL 6240 CBL 3141 CBL 6141
Прокладка / Gasket 4 Нитрил / Nitril
Шар / Ball 3 Стальной, покрытый нитрилом / Nitril coated steel
Крышка / Cover 2 Ковкий чугун / Ductile iron
EN-GJS-400-15

Нержавеющая сталь
Stainless steel
GX5CrNiMo 19-11-2
Ковкий чугун / Ductile iron
EN-GJS-400-15
Нержавеющая сталь Stainless
steel
GX5CrNiMo 19-11-2
Корпус / Body 1
Соединение
Connections
Фланцевое / PN 10 Муфтовое / Threaded BSP
 Давление и температура
Pressure temperature rating
Макс. 10 бар - Макс. 80°C / Maxi 10 bar - Maxi 80°C

Потери давления

Потери давления




Подробное описание

Область применения: Фильтры сетчатые IS16 применяются для очистки среды от твердых частиц, преимущественно в паровых и водяных системах, а также для светлых нефтепродуктов и слабоагрессивных сред.











Основные технические данные

Наименование параметра Значение Примечание
Условный проход, мм - Соединение - муфта/муфта
Масса, кг -
Давление условное Ру, МПа 1,6
Максимальная температура, °С 200

Материалы основных деталей


Наименование детали Материал
1. Корпус Чугун GG25
2. Крышка Чугун GG25
3. Сетка фильтра Нержавеющая сталь AISI 304
4. Пробка Сталь



Подробное описание

ГазстройДомовый газорегуляторный пункт предназначается для снижения давления распределяемого газа с высокого и среднего до низкого давления, необходимого для работы бытовых газовых приборов.

Диапазон рабочих температур: -40ºС ... +60ºС

  • ДРП производят с отключающим устройством на входе.
  • ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
  • Измерение входного давления ДРП   производится  манометром   с   диапазоном
    показаний 0-0,6 МПа; класс точности 1,5.
    ДРП оснащен регуляторами фирмы “Pietro Fiorentini”, Италия.
  • Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, в регуляторе предусмотрен сбросной клапан (ПСК); в случае последующего повышения входного давления газа или значительного понижения
     выходного, срабатывает встроенный в регулятор быстрозапорный клапан (ПЗК).

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Установка:

ДРП4С - на стене

ДРП4 - на подвижной подставке

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

Габариты шкафа для ДРП: L - 510 мм, В - 380 мм, Н - 570 мм (см. шкафы для ДРП)


Технические характеристики и схемы узлов ДРП 4, 4С (FE-10-S); ДРП 4, 4С (FE-25-S); ДРП 4, 4С (FES-U)

  ДРП1К,
регулятор FE-10-S
ДРП2К,
регулятор FE-25-S
ДРП3К,
регулятор FES-U
Допустимое входное давление: 0,86 МПа 0,86 МПа 0,86 МПа
Диапазон выходного давления: 1,8 ... 2,5 кПа 1,8 ... 2,5 кПа 1,8 ... 2,5 кПа
Установленная величина давления срабатывания запорного клапана 3,5 ... 5,0 кПа 3,5 ... 5,0 кПа 3,5 ... 5,0 кПа
Максимальная пропускная способность при входном давлении 0,12 МПа: 12 м3/час 30 м3/час 62 м3/час

Схема подключения ДРП 4, 4С







Подробное описание

Фабрика Jafar

Задвижка с мягким уплотнением фланцевая 2115

Задвижка фланцевая клиновая, типа 2115 применяется в сетях холодного водоснабжения, канализации и других неагрессивных средах для перекрытия рабочей среды.

Внешняя часть задвижки покрыта антикоррозийной краской с эпоксидным нанесением. Шток задвижки защищен резиновым уплотнителем от попадания грязи и пыли.

Задвижки соответствуют международным стандартам и могут использоваться в подземных коммуникациях.

Особенности:

  • Корпус задвижки: чугун
  • Тип: задвижка с обрезиненным клином
  • Уплотнение: EPDM
  • Управление: ручное
  • Проходной диаметр DN: 50 - 20
  • Максимальное рабочее давление: 1.6МПа
  • Длина (мм): 250 -534
  • Класс герметичности: A
  • Диапазон рабочих температур: -20С˚...+70С˚

Применяемые материалы:

Схема задвижки Jafar 2115

Деталь Материал
1 Корпус Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
2 Крышка Серый чугун, ковкий чугун EN-GJL-250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
3 Клин Серый чугун, ковкий чугун EN-GJL- 250, PN-EN 1561:2000EN-GJS-400-15, PN-EN 1563:2000
4 Уплотнительная пробка Латунь PN-EN 1982:2002, brass, Messing DIN 17660
5 Предохранительное кольцо Сталь 65G PN-74/H-84032
6 Резиновый пыльник Резина EPDM/NBR PN-ISO 1629: 2005
7 Гайка штока Латунь PN-EN 1982:2002, brass, Messing DIN 17660
8 Шток Сталь X20Cr13PN-EN 10088-1:2007
9 Уплотнение крышки Резина EPDM/NBR PN-ISO 1629: 2005
10-11 Уплотнительное кольцо Резина EPDM/NBR PN-ISO 1629: 2005
12 Винт Сталь Fe/Zn5, нержавеющая сталь PN-EN ISO 4762:2001
13 Кольцо Латунь, бронза PN-EN 1982:2002
14 Колесо Серый чугун EN-GJL-250
15 Заглушка болта Парафин
16 Прокладка Полиэтилен PN-EN ISO 1872-1:2000



Типоразмеры задвижки Jafar фланцевой с мягким уплотнением 2115

DN Dz L H S Вес
мм
50 63 250 240 14 8.2
80 90 280 307 17 14.3
100 110 300 349 19 22.3
150 160 350 475 19 38.1
200 225 400 534 24 67.5
150 267 457 212 285 240
200 292 534 268 340 295



Подробное описание

Двухстворчатый межфланцевый обратный клапан CB 3440, CB 4450, CB 5450, CB 6442, CB 6450 Tecofi

 лого

ПРИМЕНЕНИЕ

  • Стандартное   применение:   насосные   системы,  водоснабжение, установки воздушного кондиционирования.

ОБЩИЕ ХАРАКТЕРИСТИКИ

  • Разработан согласно стандартам NF EN 12334 и NF EN 14341.
  • От Ду 40 до Ду 800.
  • Межфланцевый монтаж.
  • Рабочее   положение:   горизонтальное   или  вертикальное   длявосходящих  потоков,  и  вертикальное  для  нисходящих  потоков для Ду < 150.
  • Подходит для монтажа по многим стандартам соединений.
  • Малые потери давления.
  • Пружины из нержавеющей стали предохраняют от гидроударов.

МАТЕРИАЛЫ КОНСТРУКЦИИ

  • Корпус    и    створки:    чугун,    ковкий    чугун,    латунь,    сталь, нержавеющая сталь, др
  • Прокладка: нитрил, ЭПДМ, FPM (Viton®).
  • Пружины: из нержавеющей стали.

ПОКРЫТИЕ

  • Корпус:   термообработанное   эпоксидное   покрытие   толщиной 150 мкм, марки RAL 5019.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Рабочее давление: 10/16, 25 бар
  • Максимальная температура зависит от материала уплотнения.
  • При    горизонтальном    монтаже    ось    клапана    должна    быть расположена вертикально (см. страницу 118).

НОРМЫ И ИСПЫТАНИЯ

  • Производство    в    соответствии    с    Европейской    Директивой 97/23/СЕ  «Оборудование  для  работы  под  давлением»:  категория среды III, модуль H.
  • Методы   испытаний   соответствуют   нормам   ЕN   FE   12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

-  Межфланцевый монтаж Ру 10/16 и Ру 25 до Ду 400 (NF EN 1092-2), и ASA 150 – по запросу.
-  Строительная длина соответствует нормам EN 558-1: 1995 серия 16 таб.11, DIN 3202-1 серия F6.

Технические характеристики двухстворчатого межфланцевого обратного клапана CB 3440, CB 4450, CB 5450, CB 6442, CB 6450 Tecofi

Двухстворчатый межфланцевый обратный клапан CB 3440, CB 4450, CB 5450, CB 6442, CB 6450 Tecofi

Стандартное исполнение / Standard construction

Модель / Model CB 3440 CB 4450 CB 5450 CB 6442 CB 6450
Опора / Bearing 6 PTFE PTFE PTFE PTFE PTFE
Ось / Stem 5 Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel
Пружина / Spring 4 Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel Нержавеющая сталь Stainless steel
Уплотнение / Seat 3 ЭПДМ / EPDM ЭПДМ / EPDM ЭПДМ / EPDM ЭПДМ / EPDM ЭПДМ / EPDM
 Створки / Plates 2 Хромированный ковкий чугун Chromed ductile iron EN-GJS-400-15 Хромированный ковкий чугун Chromed ductile iron EN-GJS-400-15 Сталь / Steel GP240GH Нержавеющая сталь Stainless steel X5CrNiMo 17-12-2 Нержавеющая сталь Stainless steel X5CrNiMo 17-12-2
 Корпус / Body 1 Серый чугун Cast iron EN-GJL-250 Ковкий чугун Ductile iron EN-GJS-400-15 Сталь / Steel GP240GH Нержавеющая сталь Stainless steel GX5CrNiMo 19-11-2 Нержавеющая сталь Stainless steel GX5CrNiMo 19-11-2
Соединение Connections Py / PN 10/16 and Py / PN 25 < Ду/ DN 400 Py / PN 25 Py / PN 25 Py / PN 10/16 and Py / PN 25 < Ду/ DN 400 Py / PN 25
Максимальное давление Maxi pressure 16 бар / bar 25 бар / bar 25 бар / bar 16 бар / bar 25 бар / bar



Ду (мм) DN (mm) L* ø D ø A Вес (кг) / Weight (kg)
Pу 10/16 Pу 25 Pу 10/16 Pу 25
40 43 92 92 65 1.2 1.9
50 43 107 107 65 1.5 2.2
65 46 127 127 80 2.4 3.3
80 64 142 142 94 3.6 4.3
100 64 162 168 117 5.7 6.6
125 70 192 194 145 7.3 10.9
150 76 218 224 170 9.0 12.9
200 89 273 284 224 17.0 20.1
250 114 328 341 265 26.0 31.4
300 114 378 401 310 42.0 50.0
350 127 438 - 360 55.0 -
400 140 489 - 410 75.0 -
450 152 539 (PN 10) 555 (PN 16) - 450 101.0 (PN 10) 107.0 (PN 16) -
500 152 594 - 505 111.0 -
600 178 690 - 624 172.0 -
700 229 800 - 720 219.0 -
800 241 930 - 825 314.0

  * В соответствии с нормами: NF EN 558-1: 1995 серия 16 таб.11,
DIN 3202… / In accordance to: NF EN 558-1 : 1995 serie 16

Минимальное давление открытия (миллибар) / Minimum opening pressure (mbar)

Ду / DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
Давление Pressure   42   42   38   30   25   25   18   18   16   15   13   13   10   9   7

Двухстворчатый межфланцевый обратный клапан CB 3440, CB 4450, CB 5450, CB 6442, CB 6450 Tecofi



Подробное описание

Область применения Фильтр предназначен для горячей и холодной воды, пара в системах тепло и водоснабжения. Защита от загрязнений последовательно включенных установок.









Основные технические данные

Наименование параметра Значение
Давление условное Ру, Мпа 4,0
Максимальная температура среды, t °С 400
Температура рабочая макс., t °С 300

Материалы основных деталей


Наименование детали Материал
1. Корпус Сталь, GS-C25
2. Крышка Сталь, GS-C25
3. Сетка Нержавеющая сталь, AISI 304
4. Прокладка Графит
5. Пробка сталь

Параметры фильтра

DN, мм 15 20 25 32 40 50 65 80
Kv,m3/h 5,95 9,35 15,3 22,1 31,45 51 85 127,5
Вес ,кг 4 5 6 8 10 13 19 25



DN, мм 100 125 150 200 250 300 350 400
Kv,m3/h 195,5 280,5 340 552,5 1020 1615 2193 2843,25
Вес ,кг 35 51 71 144 178 285 398 512

Параметры фильтрующего элемента

Исполнение Марка DN Размер отверстия, мм Кол-во отверстий на см2
Стандартное исполнение FS100 15-400 0,6 100



Подробное описание

ГазстройДомовый газорегуляторный пункт предназначается для снижения давления распределяемого газа с высокого и среднего до низкого давления, необходимого для работы бытовых газовых приборов.

Диапазон рабочих температур: -40ºС ... +60ºС

  • ДРП производят с отключающим устройством на входе.
  • ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
  • Измерение входного давления ДРП   производится  манометром   с   диапазоном
    показаний 0-0,6 МПа; класс точности 1,5.
  • ДРП оснащен регулятором фирмы "TARTARINI"
  • Для защиты газопровода от временного чрезмерного роста давления газа, в регуляторе предусмотрен сбросной клапан (ПСК); в случае последующего повышения входного давления газа или значительного понижения
     выходного, срабатывает встроенный в регулятор быстрозапорный клапан (ПЗК).

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Диапазон срабатывания ПЗК

по повышению давления 0,003-0,0088 МПа.
по снижению давления 0,0008-0,0037МПа

Установка:

ДРП4С - на стене

ДРП4 - на подвижной подставке

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

Габариты шкафа для ДРП: L - 540 мм, В - 550 мм, Н - 640 мм (см. шкафы для ДРП)


Технические характеристики и схемы узлов ДРП 4, 4С (R/70 TARTARINI)



Выходное
давл. МПа
Ре=0,01МПа   Ре=0,02МПа  Ре=0,03МПа  Ре=0,04МПа  Ре=0,05МПа  Ре=0,075МПа Ре=0,1-0,6
МПа
0,0015 25 35 50 60 70 70 75
0,002 25 35 50 60 70 70 75
0,003 25 30 45 55 65 70 75
0,004 25 30 40 50 65 70 70
0,005  20 30 40 50 60 70 70
0,006  15 30 40 50 55 60 65
0,007 15 30 40 45 55 60 60

Схема подключения ДРП 4, 4С (R/70 TARTARINI)





Подробное описание

Фабрика Jafar

Задвижка с мягким уплотнением фланцевая 2113

Задвижка фланцевая клиновая, типа 2117 применяется в сетях холодного водоснабжения, воздухопроводах, нефте -газопроводах , канализации и других неагрессивных средах для перекрытия рабочей среды.

Наружная часть задвижки покрыта антикоррозийной краской с эпоксидным нанесением.

Задвижки до диаметра 300, могут монтироваться в любом положении. От Диаметры 300 и выше - только вертикально.

Особенности:

  • Корпус задвижки: чугун
  • Тип: задвижка с обрезиненным клином
  • Уплотнение: EPDM
  • Управление: ручное
  • Проходной диаметр DN: 40 - 600
  • Выдвиaeной шток, с поверхность
    скольжеения, с накатанной резьбой
  • Все элементы защищены от коррозии.
  • Стандартное исполнение:
    PN16, 150 C, Polaflon 646
  • Максимальная рабочая температура 200 С˚

Применяемые материалы:

Схема задвижки Jafar 2113

Деталь
Материал
1 Корпус Ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
2 Крышка Ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
3 Клин Ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
6 Резьбовая втулка Ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
7 Задвижка Сталь  X20Cr13 PN-EN 10088-1: 2007
8 Подкладка штока Сталь X20Cr13 PN-EN 10088-1: 2007
5 Гайка Ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
9 Шток Сталь X20Cr13PN-EN 10088-1:2007 Бронза BA1032 PN-EN 1982: 2002
12 Уплотнение крышки Прокладка без асбеста AF300
13 Уплотнительное кольцо Плетеный уплотнитель Polaflon 646
10 Ручное колесо Серый чугун EN-GJL-250, PN-EN 1561:2000
11 Кольцо Латунь, бронза PN-EN 1982:2002
4 Штурвал Серый чугун EN-GJS-400-15 PN-EN 1563:2000
14- 15 Болт Нержавеющая сталь PN-EN ISO 4027: 2006
17 Прокладка Пружинная сталь А2 PN-77/M-82008



Типоразмеры задвижки Jafar клиновой с выдвижным штоком 2117

DN PN L H / H1 d D K C f l n Dk L резьбы Вес
мм - мм кг
40 PN16(1 140 270 / 320 88 150 110 18 3 18 4 160 Tr16x4 12,4
50 PN16(1 150 290 / 350 102 165 125 20 3 18 4 160 Tr16x4 14,8
65 PN16(1 170 350 / 420 122 185 145 20 3 18 4 160 Tr16x4 17,5
80 PN16(1 180 410 / 500 138 200 160 22 3 18 8 160 Tr16x4 21,9
100 PN16(1 190 495 / 600 158 220 180 24 3 18 8 200 Tr20x4 30,5
125 PN16(1 200 565 / 700 188 250 210 26 3 18 8 250 Tr24x5 43,6
150 PN16(1 210 670 / 830 212 285 240 26 3 22 8 250 Tr24x5 53,7
200 PN16(1 230 760 / 990 268 340 295 26 3 22 12 250 Tr24x5 79
250 PN16(1 250 920 / 1200 320 405 355 28 3 26 12 320 Tr32x6 105
300 PN16(1 270 1060 / 1390 378 460 410 30 4 26 12 320 Tr32x6 152
350 PN10(1 290 1280 / 1650 430 505 460 26 4 22 16 400 Tr32x6 225
400 PN10(1 310 1410 / 1830 482 565 515 28 4 26 16 400 Tr32x6 334
500 PN10(1 350 1720 / 2550 585 670 620 30 4 26 20 500 Tr40x6 486
600 PN10(1 390 1990 / 2615 685 780 725 30 5 30 20 500 Tr40x6 707



Подробное описание

 логоОбратный створчатый клапан CB 5440 / CB 6441. Донный обратный клапан с фильтром  CC 5200 / CC 6200 Tecofi

Стандартное   применение:   распределение   и   подготовка   воды (фильтрация,     оборудование     для     плавательных     бассейнов), воздушные установки, углеводородные, оросительные системы, др.

ОБЩИЕ ХАРАКТЕРИСТИКИ

  • Разработан согласно стандарта NF EN 14341.
    -  От Ду 40 до Ду 1000 для СВ 5440 и СВ 6441.
    -  От Ду 50 до Ду 1000 для СС 5200 и СС 6200.
  • Монтажное   и   установочное   положение:   горизонтальное   или
    вертикальное для восходящих потоков.
  • Малая строительная длина.
  • Упрощенный монтаж.
  • Малый вес.
  • Прокладка внутри корпуса.
  • Малые потери давления.
  • Седловое уплотнение: резина/металл или металл/металл.
  • По запросу: кольцевая прокладка для фланцев.


МАТЕРИАЛЫ КОНСТРУКЦИИ: (см. таблицу).

  • Корпус и диск: сталь, нержавеющая сталь, латунь, др.
  • Уплотнение: нитрил, ЭПДМ, FPM (Viton®), PTFE.

 УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Условное давление: Ру16 для стандартных моделей, по запросу –до Ру100.
  • Максимальная температура зависит от материала прокладки.

 НОРМЫ И ИСПЫТАНИЯ

  • Производство    в    соответствии    с    Европейской    Директивой 97/23/СЕ  «Оборудование  для  работы  под  давлением»:  категория среды III, модуль H.
  • Методы   испытаний   соответствуют   нормам   NF   EN   12266-1,  DIN 3230, ISO 5208.

 СОЕДИНЕНИЕ

  • Межфланцевый монтаж Ру 10, Ру 16, Ру 25, Ру 40… и ASA 150 – по запросу.
  • Строительная длина соответствует нормам E 29-377 таб. 2 серия FR, кроме Ду 200: серия FR вариант ISO Ру 16.Е



Технические характеристики  обратного створчатого клапана CB 5440 / CB 6441, CC 5200 / CC 6200 Tecofi

Обратный створчатый клапан CB 5440 / CB 6441. Донный обратный клапан с фильтром  CC 5200 / CC 6200 Tecofi  Донный обратный клапан с фильтром  CC 5200 / CC 6200 Tecofi



Ду / DN CB 5440 / CB 6441   CC 5200 / CC 6200
  L ø A ø D Вес (кг)   L1 ø C ø A1
мм дюйм PN 10 PN 16 PN 25  PN 40
40 1"1/2 16 25 94 94 94 94 0.7 - - -
50 2" 16 32 109 109 109 109 1.0 100 102 165
65 2"1/2 16 45 129 129 129 129 1.3 120 122 185
80 3" 16 56 144 144 144 144 1.7 140 133 200
100 4" 16 75 164 164 170 170 2.1 170 158 220
125 5" 16 95 195 195 195 196 3.2 210 184 250
150 6" 19 120 221 221 226 226 4.9 235 212 285
200 8" 22 160 276 276 286 293 11.5 270 268 340
250 10" 32 200 330 331 343 355 15.5 370 320 395
300 12" 38 240 380 386 403 420 26.0 400 370 445
350 14" 38 280 440 446 460 477 38.0 420 430 505
400 16" 48 316 491 498 517 549 56.0 450 470 565
450 18" 48 365 541 558 567 574 66.0 500 500 615
500 20" 58 410 596 620 627 631 107.0 570 540 670
600 24" 68 490 698 737 734 749 158.0 680 640 780
700 28" 76 595 813 807 836 854 235.0 850 750 895
800 32" 89 690 920 914 945 976 364.0 950 860 1015
900 36" 95 715 1010 1014 1045 1086 492.0 1080 955 1115
1000 40" 118 825 1127 1131 1158 1196 682.0 1200 1055 1230

Стандартное исполнение / Standard construction

Модель / Model CB 5440 CB 6441 CC 5200 CC 6200
Фильтр / Strainer 6     Оцинкованная сталь / Zinc plated steel Нержавеющая сталь / SS Z7 CN 18-09
Винт / Screw 5 Оцинкованная сталь / Zinc plated steel Нержавеющая сталь / SS A2 Оцинкованная сталь / Zinc plated steel Нержавеющая сталь Stainless steel
Кольцевая прокладка седла / O-ring 4 ЭПДМ / EPDM ЭПДМ / EPDM Нитрил / Nitril Нитрил / Nitril
Диск / Disc 3 Оцинкованная сталь / Zinc plated steel Нержавеющая сталь / SS Z7 CND 17 11 02 Оцинкованная сталь / Zinc plated steel Нержавеющая сталь / SS Z7 CN 18-09
Кольцевая прокладка корпуса / O-ring 2 ЭПДМ / EPDM ЭПДМ / EPDM Нитрил / Nitril Нитрил / Nitril
Корпус / Body 1 Оцинкованная сталь
Zinc plated steel P 265 GH
Нержавеющая сталь
SS X5 CrNiMo 17-12-2
Оцинкованная сталь / Zinc plated steel Нержавеющая сталь
SS X5 CrNiMo 17-12-2
Соединение Connections Межфланцевое Ру 16 / Between flanges PN 16 Межфланцевое Ру 10 / Between flanges PN 10
Максимальное давление Maxi pressure 16 бар / bar 16 бар / bar

  * В соответствии с E 29-377 таб 2 серия FR, кроме Ду 200: серия FR вариант ISO Ру 16

Потери давления

Потери давления



Подробное описание

Применение: Шаровые краны BV16 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 8 бар), сжатый воздух (до 6 бар), спирты (до 6 бар), слабоагрессивные среды. Конструкция полупроходная.

Технические характеристики:

  • Максимальное давление на холодной воде 64 бар
  • Максимальная рабочая температура 180 С
  • Максимально допустимая температура 200 С
  • Присоединение: внутренняя резьба  BSP

Применяемые материалы:


1. Корпус Нерж. сталь 1.4408
2. Крепежное кольцо Нерж. сталь 1.4408
3, 4. Седло PTFE
5. Шар Нерж. сталь AISI 316
6. Шток Нерж. сталь AISI 316
7. Упорная шайба PTFE
8. Уплотнение штока PTFE
9. Плоская шайба Нерж. сталь AISI 304
10. Ручка Нерж. сталь AISI 304
11. Гайка Нерж. сталь AISI 304
12. Покрытие ручки Винил
13. Гроверная шайба Нерж. сталь AISI 304



Габаритные размеры

Ду Размеры, (мм) Масса, (кг)
мм дюймы 0 С В L D E
8 1/4" 5 17,1 39 35 64 0,07
10 3/8" 7 20,7 44 37 70 0,1
15 1/2" 9,2 24,8 57 44 90 0,16
20 3/ " 4 12,5 31,4 58 47 90 0,25
25 1" 15 38,2 71 50 103 0,43
32 11/4" 20 47 78 57 103 0,7
40 11/2" 25 53 83 69 127 0,83
50 2" 32 65,2 100 75 127 1,5

Пропускная способность Kv, (м3/ч)

Ду, (мм)
8 10 15 20 25 32 40 50
2,4 4,7 8,1 15 18 38 60 105

Диаграмма «Давление - Температура»



Подробное описание

ГазстройДомовый газорегуляторный пункт предназначается для снижения давления распределяемого газа с высокого и среднего до низкого давления, необходимого для работы бытовых газовых приборов.

Диапазон рабочих температур: -40ºС ... +60ºС

  • ДРП производят с отключающим устройством на входе.
  • ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
  • Измерение входного давления ДРП   производится  манометром   с   диапазоном
    показаний 0-0,6 МПа; класс точности 1,5.
  • ДРП оснащен регулятором фирмы "TARTARINI"
  • Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, в регуляторе предусмотрен сбросной клапан (ПСК); в случае последующего повышения входного давления газа или значительного понижения
     выходного, срабатывает встроенный в регулятор быстрозапорный клапан (ПЗК).

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Диапазон срабатывания ПЗК

В249 по повышению давления: 0,0025-0,012 МПа.

В249 AP0: 0,012-0,05 МПа

В249 по  снижению  давления:  0,0007-0,0044  МПа

В249 AP: 0,0044-0,04 МПа

Установка:

ДРП - на подвижной подставке

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

Габариты шкафа для ДРП: L - 950 мм, В - 750 мм, Н -1100+300 мм (см. шкафы для ДРП)


Технические характеристики и схемы узлов ДРП 4 (B249x2), ДРП 4 (B249x2 AP)

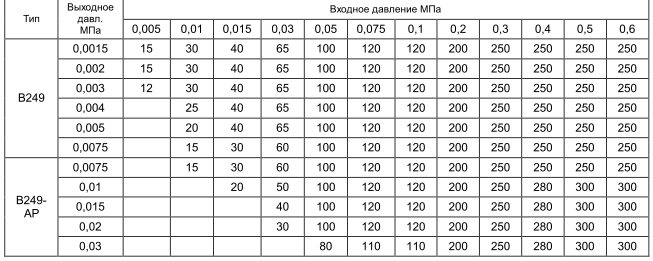

таблица ДРП 4 (B249x2), ДРП 4 (B249x2 AP)

Схема подключения ДРП 4 (B249x2), ДРП 4 (B249x2 AP)









Подробное описание

Фабрика Jafar

Задвижка с мягким уплотнением фланцевая 2510

Задвижка фланцевая клиновая типа 2510, 2513 разработана специально для работы в судостроительных областях, для трубопроводов с морской водой. Кроме этого задвижка может применяться в сетях холодного водоснабжения, воздухопроводах, нефте -газопроводах , канализации и других неагрессивных средах для перекрытия рабочей среды.

Внешние элементы задвижки покрыты антикоррозийной краской с эпоксидным нанесением.

Задвижки до диаметра 300, могут монтироваться в любом положении. От Диаметры 300 и выше - только вертикально.

Особенности:

  • Уплотнение штока O-Ring - "СУХАЯ РЕЗЬБА"
  • Шток с поверхностью скольжения, накатанная резьба
  • Клин с заменяемой гайкой
  • Управление: ручное
  • Проходной диаметр DN: 40 - 600
  • Все элементы защищены от коррозии
  • Стандартное исполнение:
    PN16, 150 C, Polaflon 646
  • Максимальная рабочая температура 200 С˚

Применяемые материалы:

Схема задвижки Jafar 2510

Деталь
Материал
1 Корпус Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
2 Крышка Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
3 Клин Серый чугун, ковкий чугун EN-GJS-400-15 PN-EN 1563:2000
5 Фитинг БронзаB555     PN-EN 1982:2002 PN-EN ISO 1872-1:2000 Polietylen
6 Стрелка БронзаB555     PN-EN 1982:2002 PN-EN ISO 1872-1:2000 Polietylen
7 Индикатор БронзаB555     PN-EN 1982:2002 PN-EN ISO 1872-1:2000 Polietylen
8 Гайка штока БронзаB555     PN-EN 1982:2002 PN-EN ISO 1872-1:2000
4 Шток  X17CrNi16-2PN-EN 10088-1:2007
9 Уплотнительная пробка БронзаB555     PN-EN 1982:2002 PN-EN ISO 1872-1:2000
10 Прокладка крышки Резина NBR PN-ISO 1629: 2005
11 Уплотнительное кольцо Резина NBR PN-ISO 1629: 2005
12 Кольцо Бронза B555    PN-EN 1982:2002
Сталь X20Cr13   PN-EN 10088-1:2007
13 Болт Нержавающая сталь PN-EN ISO 4762: 2006
14 Заглушка болта Парафин
18 Колесо Серый чугун EN-GJS-400-15 PN-EN 1563:2000
15 Прокладка Полиэтилен PN-EN ISO 1872-1:2000
16 Гайка Нержавеющая сталь PN-EN ISO 4032: 2004
17 Прижимной винт Нержавеющая сталь PN-EN ISO 4027:2006


Типоразмеры задвижки Jafar морского исполнения 2510, 2513

DN PN L H d D K C F I n S Dk Вес
2510 2513 2510 2513
мм     мм  кг
40 PN16(1 140 240 290 88 150 110 18 3 18 4 14 200 11,6 12,5
50 PN16(1 150 250 315 102 165 125 20 3 18 4 14 200 14,2 16,5
65 PN16(1 170 270 345 122 185 145 20 3 18 4 14 200 17,5 19,2
80 PN16(1 180 280 385 138 200 160 22 3 18 8 14 200 22 28,2
100 PN16(1 190 300 435 158 220 180 24 3 18 8 19 250 30,3 35,5
125 PN16(1 200 325 475 188 250 210 26 3 18 8 19 250 40,4 49,5
150 PN16(1 210 350 535 212 285 240 26 3 22 8 24 320 54,8 63,3
200 PN16(1 230 400 620 268 340 295 26 3 22 12 24 320 84,4 98,6
250 PN16(1 250 450 720 320 405 355 28 3 26 12 24 320 116 122
300 PN16(1 270 500 830 378 460 410 30 4 26 12 24 320 143 150
350 PN10(1 290 --- 1020 430 505 460 26 4 22 16 24 320 210 ---
400 PN10(1 310 --- 1100 482 565 515 28 4 26 16 24 320 245 ---
500 PN10(1 350 --- 1290 585 670 620 30 4 26 20 27 630 453 ---
600 PN10(1 390 --- 1460 685 780 725 30 5 30 20 27 630 675 ---



Подробное описание

Фланцевый обратный створчатый клапан CB 3240 - CB 3241, CB 5261 Tecofi

лого

Стандартное  применение:  очищенная  или  немного  загрязненная
вода,  насосные  системы,  водопровод,  оросительные  системы, некоррозийные жидкости.

ОБЩИЕ ХАРАКТЕРИСТИКИ

  • От Ду 40 до Ду 400.
  • Монтажное  положение:  горизонтальное  или  вертикальное  для восходящих потоков.
  • Простота конструкции.
  • Полный подъем створки при открытии
  • Надежная и эффективная работа.
  • Конструкция из прочных материалов.

ПОКРЫТИЕ

-  Корпус: стандартное покрытие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

-  Максимальное рабочее давление:

  • CB 3240 и CB 3241: 16 бар,
  • CB 5261: 26 бар при +400°C и 50 бар при +50°C.
  • Максимальная температура: 150°C для CB 3240, 80°C для CB 3241, 50°C при 50 бар и 400°C при 26 бар для CB 5261.

ИСПЫТАНИЯ

-  Методы   испытаний   соответствуют   нормам   NF   EN   12266-1, DIN 3230, ISO 5208.

СОЕДИНЕНИЕ

-  Фланцевый монтаж Ру 10/16 и ASA 150 – по запросу.
-  Строительная длина соответствует нормам NF EN 558-1 серия 48, DIN 3202/1, серия F6.



Технические характеристики фланцевого обратного створчатого клапана CB 3240 - CB 3241, CB 5261 Tecofi

 Фланцевый обратный створчатый клапан CB 3240 - CB 3241, CB 5261 Tecofi

Ду /DN   L ISO Ру 10 / ISO PN 10 ISO Ру 16 / ISO PN 16
H ø D ø K n ø M Вес (кг) Weight H ø D ø K n ø M Вес (кг) Weight
мм / mm
40 180 120 150 110 4 18 12.0





Аналогично  Ру 10 / Ditto PN 10


50 200 140 165 125 4 18 15.0
65 240 142 185 145 4 18 20.0
80 260 165 200 160 8 18 28.0
100 300 175 220 180 8 18 41.0
125 350 198 250 210 8 18 69.0
150 400 228 285 240 8 22 72.5
200 500 245 340 295 8 22 105.0 295 12 22
250 600 302 395 350 12 22 113.0 355 12 26
300 700 365 445 400 12 22 150.0 410 12 26
350 800 400 505 460 16 22 235.0 380 520 470 16 26 260
400 900 415 565 515 16 26 285.0 415 580 525 16 30 315

Стандартное исполнение

Модель / Model CB 3240 CB 3241 CB 5261
Прокладка / Gasket 5 Волокно / Fiber Сталь 316 / Графит / 316 spiral w / Graphite
Контактное уплотнение Tightness contact 4 Латунь-Латунь / Brass-Brass Латунь-Резина / Brass-Rubber Сталь А105 + стеллит A105 + stellite
Заслонка / Obturator 3 Чугун EN-GJL 250 / EN-GJL 250 cast iron Сталь А105 +13% (DN50  – 150) / A105 +13% Cr (DN 50 - 150) А216 WCB +13%  (DN  200 – 300) / A216 WCB +13% Cr (DN 200 - 300)
  Крышка / Cover   2   Чугун EN-GJL 250 / EN-GJL 250 cast iron Сталь А105 (DN50 - 150) / Сталь А216 WCB (DN 200 - 300) A105 (DN 50 - 150) / A216 WCB (DN200 - 300)
Корпус / Body 1 Чугун EN-GJL 250 / EN-GJL 250 cast iron Сталь А216 WCB / A216 WCB



Подробное описание

Применение: Шаровые краны BV17SE/WE используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 8 бар), сжатый воздух (до 6 бар), спирты (до 6 бар), слабоагрессивные среды.









Технические характеристики Ду 8-50 / Ду 65-100

  • Максимальное давление на холодной воде 64 бар / 40 бар
  • Максимальная рабочая температура 180 С
  • Максимально допустимая температура 200 С
  • Присоединение: внутренняя резьба BSP или под сварку

Конструкция полнопроходная, разборная

Габаритные размеры

Ду Размеры, (мм) Масса,
мм дюймы 0 С L H E (кг)
8 1/4" 11,6 63,5 65 130 0,4
10 3/8" 12,7 63,5 65 130 0,4
15 1/2" 15 65,5 65 130 0,56
20 3/ 4" 20 76,2 68 130 0,75
25 1" 25 86,0 71 165 1,08
32 11/4" 32 102,8 78 165 1,73
40 11/2" 38 119,0 86 190 2,56
50 2" 50 131,4 95 190 3,2
65 21/2" 65 164 130 250 7,35
80 3" 80 182,5 148 250 11,21
100 4" 100 235,6 185 280 20,3

Спецификация

1. Корпус Нерж. сталь 1.4408
2. Резьбовая(сварная)часть Нерж. сталь 1.4408
3. Седло PTFE
4. Шар Нерж. сталь AISI 316
5. Шток Нерж. сталь AISI 316
6. Уплотнение штока PTFE
7. Сальник PTFE
8. Манжета сальника Нерж. сталь AISI 304
9. Ручка Нерж. сталь AISI 304
10. Гроверная шайба Нерж. сталь AISI 304
11. Гайка Нерж. сталь AISI 304
12. Покрытие ручки Винил
13. Болт Нерж. сталь AISI 304
14. Гайка Нерж. сталь AISI 304
15. Гроверная шайба Нерж. сталь AISI 304

Пропускная способность Kv, (м3/ч)

Ду, (мм)
8 10 15 20 25 32
6,1 9,6 18 38 60 105
40 50 65 80 100 -
170 255 480 910 1500 -

Диаграмма «Давление - Температура»

Существующие типы: BV17SE - резьбовое присоединение, BV17WE - под сварку; модели BV17SE/A, BV17WE/A выпускаются с ISO фланцем под электро- или пневмопривод.

Установка: при монтаже BV17WE (под сварку) необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков произвести сборку.
