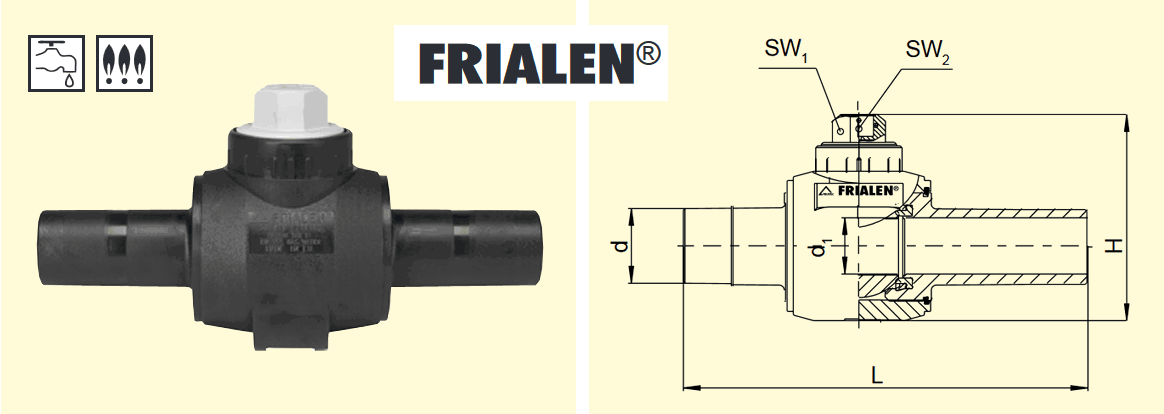

Шаровые краны устанавливаются на трубопроводах газа и воды. Изделие из ПЭ-ВП, сваренное с FRIALEN - муфтами МВ или UB.Проход крана соответствует внутреннему диаметру трубы. Сертифицировано DVGW, рег. Nr. DG-8631AU2251, DG- |
|
|
PE 100 SDR 11 | Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ) |
||
Цены в Евро с НДС
| d | Артикул | VE | PE | B | L | SW1 | SW2 | Масса, кг/шт | Цена | Цена со скидкой |
| 32 | 616176 | 1 | 100 | 153 | 324 | 50 x 50 | 19 | 0,650 | 111 | 89 |
| 40 | 616177 | 1 | 100 | 153 | 324 | 50 x 50 | 19 | 0,780 | 114 | 92 |
| 50 | 616178 | 1 | 50 | 193 | 404 | 50 x 50 | 25 | 2,220 | 189 | 152 |
| 63 | 616179 | 1 | 50 | 206 | 412 | 50 x 50 | 25 | 2,420 | 203 | 163 |
| 90 | 616180 | 1 | 18 | 291 | 576 | 50 x 50 | 25 | 4,700 | 280 | 224 |
| 110 | 616181 | 1 | 18 | 291 | 576 | 50 x 50 | 25 | 5,100 | 376 | 301 |
| 125 | 616182 | 1 | 18 | 291 | 576 | 50 x 50 | 25 | 5,400 | 399 | 320 |
Цены в Евро с НДС
Предназначены для регулирования потоков жидкостей. Различаются клапаны нормально закрытым либо нормально открытым исходным состоянием.
EV 1140 - нормально закрытый соленоидный клапан
EV 1141 - нормально открытый соленоидный клапан
Применяемые материалы
Минимальное дифференциальное давление: 0.1 бар (Ду ≤ 2")
Напряжение: переменный ток (12 – 24 – 48 – 110 – 230 – 400 В) / постоянный ток (12 – 24 – 48 – 110 В)
По запросу: диафрагма из EPDM
| Артикул | Рабочие условия | L мм | H мм | Вес кг | DN |
|
НЗ EV 1140 Н0 EV 1141 |
≤ 1" P : 20 бар/bar > 1" P : 10 бар/bar T : 90°C (Нитрил / NBR) 140°C (ЭПДМ / EPDM) |
69 | 99.5 | 3/8" | |
| 72 | 101.5 | 1/2" | |||
| 100 | 107 | 3/4" | |||
| 104 | 112.5 | 1" | |||
| 145 | 134 | 1"1/4 | |||
| 145 | 134 | 1"1/2 | |||
| 173 | 148 | 2" | |||
| 245 | 195 | 2"1/2 | |||
| 250 | 195 | 3" |
Упругозапирающая задвижка клиновая с раструбами для ПЭ 80/ ПЭ 100 и ПВХ труб расчитана на быстрый монтаж подсоединяемых трубопроводов из различных материалов. Надежная фиксация стопорным кольцом гарантирует быстрое подсоединение труб на основе полиэтилена, не требующее дополнительных усилий для заделки стыка.
DIN 8074, EN 1452-2 — абсолютная фиксация
Особенности модели:
Стандартное исполнение: без штока, без штурвала.
Имеющиеся версии:
No. 4040ELE2 для установки электропривода;
No. 4040STE2 с индикатором положения.
Специальные версии: по заказу!
| № | Ру/МПа | Условный проход / DN | ||||||||||||
| 50 63 |
65 75 |
80 90 |
100 110 |
100 125 |
125 140 |
150 160 |
150 180 |
200 200 |
200 225 |
250 250 |
250 280 |
300 315 |
||
4041 E2 |
1,6 | |||||||||||||
| Штурвал: | No. 7800 |
| Шток фиксированный: телескопический: |
No. 8980E2, 9000E2, 9010E2, 9020 E2 |
| Ковер фиксированный: телескопический: |
|
| Опорная плита: | No. 3481 |
WHM-Сверло применяется для сверления чугунных труб с внутренним покрытием и асбестоцементных труб
Необходимы постоянная подача сверла и механизированный привод !
Характеристики:
No. 5855W |
WHM-сверло в сборке |
| Сверло 1" - 24 диам. | |
| Сверло 1¼ - 29 диам. | |
| Сверло 1½ - 35 диам. | |
| Сверло 2" - 40 диам. | |
No. 5856 |
Зажим для рабочих вкладышей WHM с набором болтов фиксации |
| 1" - 1¼ | |
| 1½" - 2" | |
No. 5857 |
Рабочий вкладыш WHM |
| Сверло 1" - 24 диам. | |
| Сверло 1¼ - 29 диам. | |
| Сверло 1½ - 35 диам. | |
| Сверло 2" - 40 диам. | |
| № NN52 | Фиксирующие болты для зажима вкладышей WHM |
| GWS 25 для 1" - 1¼ | |
| GWS 32 для 1½" - 2" | |
| № 5911 | Ключ TORX |
|
Штанга применяется для управления шаровыми кранами FRIALEN - KH, KHP, AKHP и AKHP-TL через ковер. Имеет бесступенчатую установку по высоте телескопического устройства. Фиксация при любом положении выдвижения телескопической штанги. Устойчив к коррозии. Исполнение с ключом 14 – специально для домовых вводов. |
 |
Предназначены для регулирования потоков жидкостей.
Применяемые материалы
Минимальное дифференциальное давление: 0 бар
Напряжение: переменный ток (12 – 24 – 48 – 110 – 230 – 400 В) / постоянный ток (12 –
24 – 48 – 110 В)
По запросу: мембрана из
EPDM или FPM
| Артикул | Рабочие условия | L мм | H мм | Вес кг | DN |
|
НЗ EV 1110 |
P : 10 бар/bar T : 90°C (Нитрил / NBR) 130°C (ЭПДМ / EPDM) 150°C (Витон / FPM) |
61 | 105 | 0.68 | 3/8" |
| 61 | 105 | 0.66 | 1/2" | ||
| 100 | 110 | 1.10 | 3/4" | ||
| 100 | 116 | 1.20 | 1" | ||
| 146 | 200 | 5.20 | 1"1/4 | ||
| 146 | 200 | 5.00 | 1"1/2 | ||
| 174 | 216 | 6.50 | 2" |
Упруго- запирающая задвижка шиберного типа с широким спектром применения в различных отраслях хозяйственной деятельности. Модель можно применять в химической, горнодобывающей отрасли, коммунальном, сельском хозяйстве, строительстве, где используются жидкости и сыпучие продукты. Антикоррозийная защита шибера и шпинделя задвижки выполненного из высоколегированной стали.
Стандартное исполнение:
Типовый штурвал:
No. 7840 DN 80, 100, 200, 250, 300, 400
No. 7800 DN 50*/65*, 125/150, 350
* = Nо. 7800 DN 2"
Специальные версии: по заказу!
| № | Варианты | Ру/МПа | Условный проход / DN | ||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
3600 |
С невыдвижным шпинделем | 1,0 | |||||||||||
| 0,6 | |||||||||||||
3600 EL |
С невыдвижным шпинделем и адаптером для установки электропривода | 1,0 | |||||||||||
| 0,6 | |||||||||||||
режут ПЭ и ПВХ трубы
Срез ровный и под прямым углом.
Спроектированный рычаг позволяет снизить необходимое усилие до минимума.
|
|
Для диам. трубы, мм | Масса, кг | |
No. 6050 |
Модель I | до 1¼" или 40 мм | |
| Модель II | до 2" или 63 мм |
|
|
Диам. трубы, мм | DN | Масса, кг |
No. 6000 |
20 |
½" | 0,07 |
25 |
¾" | 0,07 | |
32 |
1" | 0,10 | |
40 |
1¼" | 0,17 | |
50 |
1½" | 0,22 | |
63 |
2" | 0,62 |
|
|
Размер | Масса, кг | |
No. 8401 |
Модель I | для седелки 1" - 1¼" | 0,20 |
| Модель II | для седелки 1½" - 2" | 0,25 |
|
|
Диам. трубы, мм | DN | Кол-во вставок | Масса, кг |
No. 6010 |
20 |
½" | 2 | 0,02 |
25 |
¾" | 2 | 0,04 | |
32 |
1" | 2 | 0,05 | |
40 |
1¼" | 2 | 0,07 | |
50 |
1½" | 2 | 0,10 | |
63 |
2" | 2 | 0,17 | |
| 75 | 3 | 0,26 | ||
| 90 | 3 | 0,32 | ||
| 110 | 3 | 0,40 |
|
|
Для | Длина, мм | Масса, кг |
No. 3410 |
Вентилей | 830 | 2,00 |
No. 3430 |
Ключ для задвижек и гидрантов | 830 | 4,10 |
Кран шаровой полиэтиленовый типа Elgef Plus, производства компании Georg Fischer, разработан и произведен для подземной установки в трубопроводных сетях распределения природного газа давлением до 1,0 МПа (10 бар ) в соответствии с требованиями стандартов EN 1555 ( Пластиковые трубопроводные системы для подачи газа ) и EN ISO 15494 ( Пластиковые трубопроводные системы для промышленных применений ). Кран соответствует требованиям Российского законодательства , что подтверждается прилагаемыми сертификатом соответствия ГОСТ Р и Разрешением на применение.
|
Технические характеристики и используемые материалы
|
|||||||||||||||||||||||||||||||||||||||||||
| d | Код | L1 | t | H | d1 | Цена | Цена с макс. скидкой |
| 20 | 193 103 206 | 264 | 72 | 96 | 23,2 | по запросу | по запросу |
| 25 | 193 103 207 | 264 | 72 | 96 | 23,2 | 5820 | по запросу |
| 32 | 193 103 208 | 274 | 76 | 96 | 23,2 | 5248 | по запросу |
| 40 | 193 103 209 | 301 | 85 | 100 | 30,2 | 5850 | по запросу |
| 50 | 193 103 210 | 327 | 92 | 107 | 38,2 | 13 950 | по запросу |
| 63 | 193 103 211 | 350 | 101 | 114 | 47,7 | 11 340 | по запросу |
| 75 | 193 103 212 | 376 | 114 | 114 | 47,7 | 14 760 | по запросу |
| 90 | 193 103 213 | 439 | 128 | 158 | 68,0 | 14 786 | по запросу |
| 110 | 193 103 214 | 497 | 148 | 171 | 83,0 | 19 357 | по запросу |
| 125 | 193 103 215 | 405 | 112 | 280 | 63,5 | 20 457 | по запросу |
| 160 | 193 103 216 | 540 | 123 | 364 | 92,0 | 49 178 | по запросу |
| 180 | 193 103 217 | 540 | 123 | 364 | 92,0 | по запросу | по запросу |
| 200 | 193 103 218 | 540 | 123 | 364 | 92,0 | по запросу | по запросу |
| 225 | 193 103 219 | 877 | 240 | 540 | 120,0 | 155 000 | по запросу |
Предназначен для управления шаровыми кранами ПЭ, в прокладываемых под землей трубопроводах. Телескопический шток выполнен в защитном корпусе из полиэтилена, защишающем внутреннюю осевую часть от воздействия окружающей среды. Возможно как отдельное его применение, с креплением на опорной плите, так и использование с ковером. Устойчив на скручивание. При монтаже системы, ось телескопического штока необходимо закрепить на рабочий шток крана и зафиксировать крепежем, после чего он выдвигается на необходимую высоту. Защитный кожух надевается и крепится на полиэтиленовом стакане крана посредством саморезов либо сварки. После засыпки траншеи трубопровода, шток полностью готов к работе. |
 |
Предназначены для регулирования потоков жидкостей.
Применяемые материалы
Минимальное дифференциальное давление: 0.3 бар
Напряжение: переменный ток (12 – 24 – 48 – 110 – 230 – 400 В) / постоянный ток (12 – 24 – 48 – 110 В)
| Артикул | Рабочие условия | L мм | H мм | Вес кг | DN |
|
НЗ EV 1110 |
P : 15 бар/bar T : 130°C (ЭПДМ / EPDM) 150°C (Витон / FPM) |
42 | 69 | 0.350 | 1/4" |
| 47 | 73 | 0.380 | 3/8" | ||
| 56 | 76 | 0.435 | 1/2" | ||
Тройник фланцевый с одной встроенной клиновой задвижкой Короткого типа, тройники равнопроходные и переходные
Короткая модель обеспечивает экономию места при установке и снижает затраты на материалы, трудовые затраты, транспортировку и содержание складов.
Компактные размеры позволяют уменьшить размер колодца и монтировать его из готовых железобетонных конструкций, что обычно позволяет сэкономить примерно 25% от строительной стоимости колодца.
Указание:
Задвижка Е2 типа Комби-Т в сочетании с клиновой переходной задвижкой позволяет многообразные возможности использования
• легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
• один шток для нескольких диаметров задвижек
• оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
• 100 % подходит для работы с электроприводом
• значительное превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание
• 0-образные сальники установлены в некорродирующие материалы (требования DIN3547-T1)
• замена О-образных сальников
| № | Варианты | Ру/МПа | Условный проход / DN 1 | |||||
| DN | 65 | 80 | 100 | 150 | 200 | |||
4340 E2 |
Вода Доугие варианты по заказу |
1,6 | 80 | |||||
| 100 | ||||||||
| 125 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| Штурвал: | No. 7800 |
| Шток фиксированный: |
8980Е2, 9000Е2, 9010Е2,9020Е2 |
| телескопический: | No. 9500Е2, No.9510Е2, No.9520Е2 |
| Ковер фиксированный: телескопический: |
|
| Опорная плита: | No. 3481 |
EN 545
Рабочее давление макс. Р, =1.6 МПа
из ковкого чугуна EN GJS 400 18 по EN 1563 (GGG 400-DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно заезерлены по DIN 2501 - Ру = 1.0 МПа
* засверливаются также по DIN 2501 -
Ру = 1.6 МПа (пожалуйста, укажите при заказе)
| DN | L | Масса, кг |
50 |
200 | 7,50 |
| 400 | 10,00 | |
60 |
200 | 9,50 |
| 400 | 13,00 | |
80 |
200 | 9,20 |
| 400 | 12,50 | |
| 600 | 15,50 | |
| 800 | 19,00 | |
| 1000 | 22,00 | |
100 |
200 | 10,50 |
| 400 | 15,00 | |
| 600 | 19,00 | |
| 800 | 23,00 | |
| 1000 | 27,00 | |
125 |
200 | 13,50 |
| 400 | 18,50 | |
| 600 | 24,00 | |
| 800 | 29,00 | |
| 1000 | 34,50 | |
150 |
200 | 16,50 |
| 400 | 23,00 | |
| 600 | 29,50 | |
| 800 | 36,00 | |
| 1000 | 42,50 | |
*200 |
200 | 23,00 |
| 400 | 32,50 | |
| 600 | 41,50 | |
| 800 | 51,00 | |
| 1000 | 60,00 |
EN 545
Рабочее давление макс. Р, = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400 DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно засзерлены по DIN 2501 - Ру = 1.0 МПа
* засверливаются также по DIN 2501 -
Ру = 1.6 МПа (пожалуйста, укажите при заказе)
+ из серого чугуна
| DN | DN 1 | L | Масса, кг |
65 |
50 | 200 | 9,00 |
80 |
50 | 200 | 7,40 |
| 65 | 200 | 8,20 | |
100 |
50 | 200 | 8,10 |
| 65 | 200 | 8,80 | |
| 80 | 200 | 9,50 | |
125 |
65+ | 400 | 19,00 |
| 80 | 200 | 10,70 | |
| 100 | 200 | 11,50 | |
150 |
80 | 200 | 12,20 |
| 100 | 200 | 12,80 | |
| 125 | 200 | 14,00 | |
*200 |
100 | 300 | 18,50 |
| 125 | 300 | 20,00 | |
| 150 | 300 | 22,00 |
EN545
Рабочее давление макс. Ру =1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400 - DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно засверлены по DIN 2501 - Ру = 1.0 МПа
* засверливаются также по DIN 2501 -
| DN | b | Масса, кг |
50 |
150 | 9,00 |
65 |
165 | 12,00 |
80 |
130 | 9,50 |
100 |
140 | 11,50 |
125 |
150 | 14,50 |
150 |
160 | 18,50 |
*200 |
180 | 27,50 |
EN545
Рабочее давление макс. Ру = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400-DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно засверлены по DIN 2501 - Ру = 1.0 МПа
| DN | b | Масса, кг |
50 |
150 | 9,30 |
65 |
165 | 9,70 |
80 |
165 | 9,90 |
100 |
180 | 12,00 |
125 |
200 | 15,50 |
150 |
220 | 20,50 |
*200 |
260 | 31,00 |
Рабочее давление макс. Ру = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400 - DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно засверлены по DIN 2501 - Ру = 1.0 МПа
* засверливаются также по DIN 2501 -
Ру = 1.6 МПа (пожалуйста, укажите при заказе)
+ из серого чугуна
| DN | DN 1 | L | h | Масса, кг |
50 |
50 | 300 | 150 | 12,50 |
65 |
50 | 330 | 157 | 15,50 |
| 65 | 330 | 165 | 16,50 | |
80 |
50 | 330 | 160 | 14,00 |
| 65 | 330 | 165 | 14,70 | |
| 80 | 330 | 165 | 16,00 | |
100 |
50 | 360 | 170 | 16,50 |
| 65 | 360 | 170 | 17,50 | |
| 80 | 360 | 175 | 18,50 | |
| 100 | 360 | 180 | 19,50 | |
125 |
80 | 400 | 190 | 23,00 |
| 100 | 400 | 195 | 24,00 | |
| 125 | 400 | 200 | 25,50 | |
150 |
50+ | 500 | 200 | 27,50 |
| 80 | 440 | 205 | 29,00 | |
| 100 | 440 | 210 | 29,50 | |
| 125 | 440 | 215 | 31,00 | |
| 150 | 440 | 220 | 32,00 | |
*200 |
80 | 520 | 235 | 42,50 |
| 100 | 520 | 240 | 43,00 | |
| 125 | 520 | 245 | 44,00 | |
| 150 | 520 | 250 | 46,50 | |
| 200 | 520 | 260 | 50,00 |
Рабочее давление макс. Ру = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400 - DIN 1693) с эпоксидным порошковым покрытием
| DN | L | h | Масса, кг |
200 |
400 | 200 | 45,00 |
250 |
460 | 230 | 66,00 |
Рабочее давление макс. Ру = 1.6 МПа
из серого чугуна EN-GJL-250 по EN1561 (GG-DIN 1691) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
Стандартно засверлены по DIN 2501 - Ру = 1.0 МПа
| DN | L | Масса, кг |
80 |
360 | 27,00 |
100 |
400 | 34,00 |
150 |
500 | 60,00 |
200* |
600 | 93,00 |
Рабочее давление макс. Ру = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400-DIN 1693) с эпоксидным порошковым покрытием
| DN | L | Масса, кг |
200 |
400 | 60,00 |
EN545
Рабочее давление макс. Ру = 1.6 МПа
из ковкого чугуна EN-GJS-400-18 по EN 1563 (GGG 400-DIN 1693) с эпоксидным порошковым покрытием
Фланцы по EN 1092-2
DN 80 возможна со свободным фланцем - заказа No. 5044
Стандартно засверлены по DIN 2501 - Ру = 1.0 МПа
| DN | b | c | Масса, кг |
80 |
165 | 110 | 13,50 |
100 |
180 | 125 | 17,00 |
150 |
220 | 160 | 29,50 |
DN 80 возможна со свободным фланцем - №5044
Новые возможности в системах трубопроводов предполагает GF серия шаровых кранов (d20-d110 мм), давая большую гибкость и свободу в проектировании систем. Высокая безопасность шаровых кранов ELGEF Plus D 125-225 гарантируется 100% герметичностью запорного устройства. Монолитная конструкция на основе ПЭ материалов и оптимизированный шаровый механизм делают краны надежными в эксплуатации. Однородные компоненты дают возможность избежать применения дополнительных комплектующих для монтажа, позволяя производить быстрый монтаж систем. Применительно к подземным трубопроводам. Срок эксплуатационной службы 50 лет.
Не требует технического обслуживания.
Соответствие стандартам:
Применяемы материалы:
Рабочее давление: газ 10 бар/вода 16 бар
Предназначены для регулирования потоков жидкостей.
Применяемые материалы
Минимальное дифференциальное давление: 0.5 бар
Напряжение: переменный (24 – 230 В) / постоянный ток (24 В)
По запросу: мембрана из нитрила
| Артикул | Рабочие условия | L мм | H мм | Вес кг | DN |
|
НЗ EV 6100 |
P : 10 бар/bar T : 90°C (Нитрил / NBR) 150°C (Витон / FPM) |
66.5 | 106.5 | 0.740 | 3/8" |
| 66.5 | 106.5 | 0.725 | 1/2" | ||
| 96 | 126 | 1.430 | 3/4" | ||
| 96 | 126 | 1.430 | 1" | ||
| 131 | 145.5 | 2.560 | 1"1/4 | ||
| 131 | 145.5 | 2.320 | 1"1/2 | ||
| 174 | 145 | 3.440 | 2" |
Тройник раструбный с одной встроенной клиновой Е2-ЗЭДВИЖКОЙ для ПЭ (ПЭ 80/100) и ПВХ труб (DIN 8074, EN 1452-2) - абсолютная фиксация.
Короткая модель обеспечивает экономию места при монтаже и снижает затраты на материалы, трудовые затраты, транспортировку и содержание складов.
Стык трубы герметизируется манжетным уплотнением. Необходимо минимальное усилие для ввода трубы. Система фиксации трубы отделена от системы герметизации и приводится в действие затягиванием прижимного кольца. Для тонкостенных ПЭ труб (с толщиной стенок до 3 мм) и низкого внутреннего давления мы рекомендуем применение поддерживающей втулки.
Особенности модели:
| № | Применение | Ру/МПа | Условный проход / DN 1 | |||||
| DN | 50 63 |
80 90 |
100 110 |
100 125 |
150 160 |
|||
4343 E2 |
Холодная вода Доугие варианты по заказу |
1,6 | 80/90 | |||||
| 100/110 | ||||||||
| 100/125 | ||||||||
| 150/160 | ||||||||
| 200/225 | ||||||||
| Штурвал: | No. 7800 |
| Шток фиксированный: телескопический: |
No. 8980Е2,9000Е2,9010Е2,9020Е2 No. 9500Е2,9510Е2,9520Е2 |
| Ковер фиксированный: телескопический: |
|
| Опорная плита: | No. 3481 |
ПН-ПТ 9:00 - 18:00
ingazteh@mail.ru
ОЧИСТИТЬ
