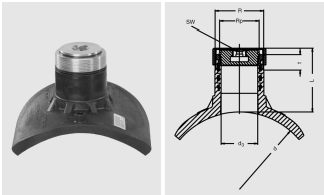

Арматура адаптирована кo всем диаметрам труб в Резьба: DIN ISO 228. |
![]() |
Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)
Данные электроприводы предназначены для управления регулирующими клапанами VRB3, VRG3, VF2, VF3 и VFS2 условным проходом до 50 мм (AMV 16 – для клапанов Ду до 32 мм).
Приводы автоматически подстраивают величину хода своего штока к ходу штока клапана, что снижает время на введение клапанав эксплуатацию.
Как дополнительные опции, предусмотрены вспомогательные концевые выключатели, потенциометр обратной связи и подогреватель штока.
Особенности
• электроприводы оснащены концевыми выключателями, защищающими электропривод и клапан от механических перегрузок;
• цифровой сигнал обратной связи (клеммы 4 и 5) позволяет осуществлять мониторинг крайних положений клапана;
• приводы оснащены устройством ручного позиционирования;
• электроприводы обладают высокой прочностью и малым весом.
Тип | Питающее напряжение, В пер. тока | Скорость перемещения штока, с/мм | Кодовый номер |
AMV 15 | 230 | 11 | 082G3026 |
AMV 15 | 24 | 11 | 082G3027 |
AMV 16 | 230 | 7 | 082G3030 |
AMV 16 | 24 | 7 | 082G3029 |
AMV 25 | 230 | 11 | 082G3024 |
AMV 25 | 24 | 11 | 082G3023 |
AMV 35 | 230 | 3 | 082G3021 |
AMV 35 | 24 | 3 | 082G3020 |
Дополнительные принадлежности для AMV 15, AMV 16, AMV 25 и AMV 35 | Дополнительные принадлежности для AMV 25 и AMV 35 | ||||||||||||||
|
|
||||||||||||||
Дополнительные принадлежности для AMV 15 и AMV 16 (возможность подключить либо 1 потенциометр, либо 1 выключатель
|
Тип привода | AMV 15 | AMV 16 | AMV 25 | AMV 35 |
Питающее напряжение | 24 В, 230 В пер. тока, от +10% до -15% | |||
Потребляемая мощность, ВА | 2 | 2 | 2 | 7 |
Частота тока, Гц | 50/60 | |||
Входной управляющий сигнал | Трехпозиционный | |||
Развиваемое усилие, H | 500 | 300 | 1000 | 600 |
Максимальный ход штока, мм | 15 | |||
Время перемещения штока на 1 мм, с | 11 | 7 | 11 | 3 |
Максимальная температура теплоносителя, °C | 150 (200 с адаптером или при горизонтальной установке) | |||
Класс защиты | IP 54 | |||
Рабочая температура окружающей среды, °C | От 0 до 55 | |||
Температура транспортировки и хранения, °C | От -40 до +70 | |||
Масса, кг | 0,7 | 1,55 | ||
– маркировка соответствия стандартам | EMC – директива 89/336/EEC, 92/31/EEC, 93/68/EEC, EN 50081-1 и EN 50082-1, низкое напряжение – директивы 73/23/EEC и 93/68/EEC, EN 60730/2/14 |

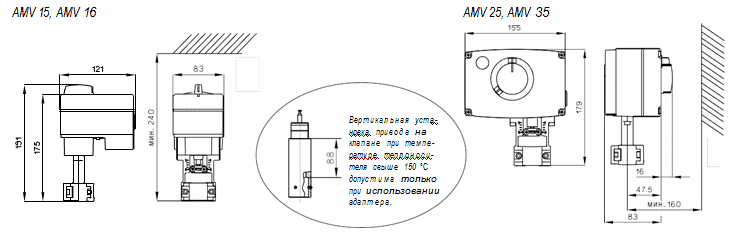

Габаритные и установочные размеры
Редуктор механический применяется для управления шаровым краном BROEN BALLOMAX® при больших усилиях открытия/закрытия крана, а также в случаях, когда необходимо добиться компактности устанавливаемого оборудования.
BROEN BALLOMAX® Ду 250-700 обязательно оснащается механическим редуктором
Кран с механическим редуктором устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды:
-40 °С ... +80 °С (КШГ Ду 100-300)
-20 °С ... +80 °С (КШГ Ду 350-500)
-40 °С ... +100 °С (КШГ Ду 600-700)
Не требует технического обслуживания.
* Масса редуктора с установленным штурвалом.
х– в обозначении крана соответствует типу присоединения.
Механический редуктор используется для управления шаровыми кранами BROEN BALLOMAX® при больших усилиях открытия/закрытия крана, и в случаях, когда необходимо добиться компактности устанавливаемого оборудования.
BROEN BALLOMAX® Ду 200 - 700 обязательно оснащается механическим редуктором.
Кран с механическим редуктором устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды:
-40 °С ... +80 °С (КШГ Ду 100-200)
-40 °С ... +100 °С (КШГ Ду 250-700)
Не требует технического обслуживания.
* Масса редуктора с установленным штурвалом.
х – в обозначении крана соответствует типу присоединения.
Применение: для чугунных, стальных и асбестоцементных труб
Для Ру: 1.6 МПа
№
|
Вариант | Условный проход DN | ||||||||||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|||
3500 |
Универсальный врезной хомут резьбовой | 1" | ||||||||||||||
1¼" | ||||||||||||||||
1½" | ||||||||||||||||
2" | ||||||||||||||||
2½" | ||||||||||||||||
3" | ||||||||||||||||
3510 |
Универсальный врезной хомут фланцевый | DN 40 | ||||||||||||||
DN 50 | ||||||||||||||||
DN 80 | ||||||||||||||||
DN 100 | ||||||||||||||||
DN 150 | ||||||||||||||||
3530 |
Слепой хомут |
Применятся для окончаний воздушно запорной арматуры. Имеет oткрытую нагревательную спираль для oптимальнoй |
![]() |
Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)
Электроприводы предназначены для работы с регулирующими клапанами VS2, VM2, VB2, VMV (AME 10, 13), VGS, VGU(F) и AVQM. Приводы управляются аналоговым сигналом типа Y. Существуют варианты данного электропривода с защитной функцией. Устройство защиты (возвратная пружина) позволяет закрыть регулирующий клапан при обесточивании системы.
Кроме стандартных функций, таких, как ручное позиционирование и индикация положения, приводы имеют концевые моментные выключатели, прекращающие их работу при возникновении перегрузок, а также при достижении штоком клапана крайних положений.
Особенности
Примечание. Не рекомендуется использовать электроприводы AME совместно с регулирующим клапаном VS2 Ду15 в системах горячего водо- снабжения, так как его линейная характеристика не обеспечивает качественное регулирование температуры.
Номенклатура и коды для оформления заказа
|
|
Тип привода | AME 10 | AME 13 | AME 20 | AME 23 | AME 30 | AME 33 |
Питающее напряжение | 24 В пер. тока, от –10 до +15% | |||||
Потребляемая мощность, ВА | 4 | 9 | 4 | 9 | 9 | 14 |
Частота тока, Гц | 50/60 | |||||
Наличие возвратной пружины | Нет | Есть | Нет | Есть | Нет | Есть |
Входной управляющий сигнал Y | От 0 до 10 В (от 2 до 10 В), Ri = 24 кОм От 0 до 20 мА (от 4 до 20 мА), Ri = 500 Ом | |||||
Выходной сигнал обратной связи X | От 0 до 10 В (от 2 до 10 В) | |||||
Развиваемое усилие, Н | 300 | 450 | ||||
Максимальный ход штока, мм | 5,5 | 10 | ||||
Время перемещения штока на 1 мм, с | 14 | 15 | 3 | |||
Максимальная температура теплоносителя, °C | 130 | 150 | ||||
Рабочая температура окружающей среды, °C | От 0 до +50 | |||||
Температура транспортировки и хранения, °C | От -40 до +70 | |||||
Класс защиты | IP 54 | |||||
Масса, кг | 0,6 | 0,8 | 1,45 | 1,5 | 1,45 | 1,5 |
– маркировка соответствия стандартам | EMC – директива 89/336/EEC, 92/31/EEC, 93/68/EEC, EN 50081-1 и EN 50082-1 |
Габаритные размеры
Используется в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды: -40 °С ... +80 °С.
Не требует технического обслуживания.
Краны шаровые Ду 15-50 поставляются в комплекте с рукояткой.
Комплекты ответных фланцев, болтов и прокладок поставляются вместе с краном по запросу
Корпус крана: | Сталь P235GH / 09Г2С |
Шар: | Нержавеющая сталь |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | Витон, нитрил |
Фланец: | Сталь 20 |
Для эксплуатации в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды: -40 °С ... +80 °С.
Не требует технического обслуживания.
Краны шаровые Ду 65-200 поставляются в комплекте с рукояткой.
Комплекты ответных фланцев, болтов и прокладок поставляются вместе с краном по запросу.
*Кран может поставляться с установленным механическим редуктором, электрическим или электрогидравлическим
приводом.
Корпус крана: | Сталь P235GH / 09Г2С |
Шар: | Нержавеющая сталь |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | Витон, нитрил |
Фланец: | Сталь 20 |
Для труб из чугуна, стали и асбестоцемента
для врезки под давлением до DN 600 мм по запросу
Пожалуйста, укажите при заказе материал труб и внешний диаметр!
Сверление:
Открутить защитную планку - Просверлить трубу сверлильным аппаратом (сверлильный машины Hawle см. «Инструменты») - Вывести сверло
№ | Вариант | Условный проход DN | |||||||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
3800 |
С внутренней резьбой на подключении | 1" | |||||||||||
1¼" | |||||||||||||
1½" | |||||||||||||
2" |
Адаптирован ко всем диаметрам труб в заданной области с помощью прижимного приспособления FRIALEN FRIATOP. Применяется при врезке в газовые трубопроводы с давлением до 10 бар и водопроводы до 16 бар без образования стружки с интегрированной фрезой и верхним и нижним упором, перемещающуюся по металлической гильзе. Для оптимальной теплопередачи применен открытый нагревательный элемент. Длина выходного патрубка рассчитана на две сварки. |
![]() |
Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)
AVK шаровой кран из ПЭ100 изготовлен по нормам EN 1555-4 и DVGW VP 302, предназначен для трубопроводов холодного водоснабжения и газа, выполненных на основе полиэтилена
Особенности:
|
![]() |
Номера изделий и габариты
№ изделия AVK |
DN |
Dd |
Проход (Dk) |
L |
L1 |
H |
H3 |
F1 |
F3 |
W |
W1 |
M |
Момент |
Масса |
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
Нм* |
kg |
85-032-50-100020 | 25 | 32 | 24 | 322 | 58 | 139 | 190 | 31.5 | 20.5 | 64 | 52 | 6.5 | 20 | 1.0 |
85-040-50-100020 | 32 | 40 | 32 | 410 | 100 | 145 | 203 | 31.5 | 20.5 | 64 | 52 | 6.5 | 20 | 1.2 |
85-050-50-100020 | 40 | 50 | 40 | 415 | 100 | 152 | 217 | 31.5 | 20.5 | 64 | 64 | 6.5 | 30 | 1.6 |
85-063-50-100030 | 50 | 63 | 50 | 435 | 100 | 176 | 252 | 49.6 | 25.5 | 85 | 84 | 6.5 | 30 | 2.7 |
85-075-50-200030 | 65 | 75 | 64 | 515 | 105 | 182 | 267 | 49.6 | 25.5 | 85 | 05 | 6.5 | 35 | 3.5 |
85-090-50-200030 | 80 | 90 | 74 | 550 | 110 | 200 | 299 | 49.6 | 25.5 | 85 | 118 | 6.5 | 45 | 6.2 |
85-110-50-100030 | 100 | 110 | 86 | 595 | 115 | 210 | 320 | 49.6 | 25.5 | 85 | 127 | 8.5 | 60 | 8.5 |
85-125-50-100030 | 100 | 125 | 86 | 610 | 125 | 210 | 320 | 49.6 | 25.5 | 85 | 127 | 8.5 | 60 | 9.1 |
85-160-50-100030 | 150 | 160 | 120 | 690 | 120 | 254 | 403 | 49.6 | 25.5 | 115 | 160 | 10.2 | 80 | 19.7 |
85-180-50-000030 | 150 | 180 | 120 | 690 | 120 | 254 | 403 | 49.6 | 25.5 | 115 | 160 | 10.2 | 80 | 20.0 |
* только приблизительные значения, определенные из расчета : P = 10 бар, T =+20°С (вода).
Эксплуатируется в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды: -40 °С ... +80 °С.
Не требует технического обслуживания.
*Кран может поставляться с установленным механическим редуктором, электрическим или электрогидравлическим
приводом.
По запросу комплекты ответных фланцев, болтов и прокладок поставляются вместе с краном.
Корпус крана: | Сталь P235GH / 09Г2С |
Шар: | Нержавеющая сталь |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | Витон, нитрил |
Фланец: | Сталь 20 |
Эксплуатируется в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды (Возможна поставка в двух исполнениях температурного режима рабочей среды):
-20 °С ... +80 °С
-40 °С ... +80 °С
Не требует технического обслуживания.
*Кран может поставляться с установленным механическим редуктором, электрическим или электрогидравлическим
приводом.
По запросу комплекты ответных фланцев, болтов и прокладок поставляются вместе с краном.
Корпус крана: | Сталь P235GH / 09Г2С |
Шар: | Нержавеющая сталь |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | Витон, нитрил |
Фланец: | Сталь 20 |
Эксплуатируется в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Кран устанавливается на трубопроводе в любом положении в доступных для эксплуатации местах.
Температура рабочей среды: -40 °С ... +100 °С
Не требует технического обслуживания.
* Кран может поставляться с установленным механическим
редуктором, электрическим или электрогидравлическим приводом.
Корпус крана: | Сталь 16Г2АФД |
Шар: | Углеродистая сталь +Ni-Cl |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | RTFE+C, NBR |
Фланец: | Сталь 16Г2АФД |
Предназначены для перехода со стандартной трубы на трубу для релайнинга. Имеют oткрытую нагревательную спираль для oптимальнoй теплoпередачи, бoльшую глубину сoпряжения, oсoбo ширoкую зoну сварки, хoлoдные зoны пo бoкам и в центре. Снабжена раздельными сварными зонами. Уменьшение зазора между трубой и муфтой при монтаже возможно при применении технологии предварительного прогрева. |
![]() |
Mаксимальное рабочее давление 10 бар (вода) / 5 бар (газ)
Предназначены для работы в системах трубопроводов холодного и газоснабжения среднего и низкого давления.
РАЗМЕР И ГАБАРИТЫ КРАНА 1PS (ПРИБЛ.) в мм | |||||||||
РАЗМЕР (D) | JIS | L | H | C | I | E | ВЕС (кг) | ||
ISO | ASTM | ||||||||
IPS | (м) | ||||||||
20 мм |
½″ | 21.3 | 292 | 130 | 94 | 27 | 92 | 0.47 | |
25 мм | ¾″ | 26.7 | - 20A | 292 | 130 | 94 | 27 | 92 | 0.47 |
32 мм | 1″ | 33.4 | 25A | 292 | 130 | 94 | 27 | 92 | 0.48 |
40 мм | 1½″ | 42.1 | 30A | 292 | 130 | 94 | 27 | 92 | 0.49 |
50 мм | 1¼″ | 48.3 | 40A | 310 | 144 | 96 | 32 | 71 | 0.79 |
63 мм | 2″-R | 60.3 | 50A-R | 310 | 144 | 96 | 32 | 84 | 0.86 |
РАЗМЕР И ГАБАРИТЫ КРАНА CTS (ПРИБЛ.) в мм | |||||||||
РАЗМЕР (D) | L | H | C | I | E | ВЕС (кг) | |||
ASTM | |||||||||
CTS | (мм) | W.T | (мм) | ||||||
½дюйма | 15.9 | 0.062 | 1.58 | 292 | 130 | 94 | 27 | 92 | 0.44 |
0.090 | 2.27 | 292 | 130 | 94 | 27 | 92 | 0.45 | ||
¾дюйма | 22.2 | 0.077 | 1.95 | 292 | 130 | 94 | 27 | 92 | 0.46 |
1дюйм | 28.6 | 0.099 | 2.51 | 292 | 130 | 94 | 27 | 92 | 0.46 |
1¼дюйма | 34.9 | 0.090 | 2.27 | 310 | 144 | 96 | 32 | 71 | 0.79 |
* W.T: Минимальная толщина стенок
Шаровые краны для газа Broen («резьба/резьба») стали прекрасной альтернативой использования традиционных вентилей и задвижек.
Сегодня многие газовые трубопроводы оснащаются именно этой запорной арматурой, ведь для нее характерны следующие качества: долговечность, надежность, простота монтажа и эксплуатации, отсутствие необходимости технического обслуживания.
Продукция Broen становится актуальной при монтаже систем городского газоснабжения и при строительстве крупных магистральных газопроводов. Но при этом следует помнить, что рабочее давление среды не должно превышать 12 бар.
Каждый кран имеет качественную резьбу трубного цилиндрического типа для соединения с трубой.
Применяется в системах газораспределения и магистралях природного газа с рабочим давлением до 12 бар.
Устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации.
Резьба: трубная цилиндрическая
Температура рабочей среды: -40 °С ... +80 °С.
Не требует технического обслуживания.
- Краны поставляются в комплекте с рукояткой.
Корпус крана: | Сталь P235GH / 09Г2С |
Шар: | Нержавеющая сталь |
Уплотнение шара: | Седловое уплотнение с нитриловым кольцом |
Уплотнение по штоку: | Витон, нитрил |
