Описание серии



Богатый выбор моделей и вариантов исполнения стальных панельных радиаторов Vogel&Noot позволяет подобрать подходящий радиатор для любого помещения. Знак ECO гарантирует экологически рациональную эксплуатацию радиаторов VOGEL&NOOT с высокой экономией затрат на отопление.

Диапазон рабочих температур: 35ºС ... 110ºС

Экономия энергии: до 15%

Панельные радиаторы Vogel&Noot

Серия включает: радиаторы Profil Compact, Profil Ventil, Profil T6, вертикальные радиаторы, гигиенические радиаторы Hygiene, радиаторы с гладкой передней панелью Plan.


Панельный радиатор Profil Compact

Радиаторы PROFIL COMPACT

Сочетая в себе чёткие, простые, мягкие линии и инновационные решения в области отопления, радиаторы Profil Compact представляют собой образец элегантности и оптимальной функциональности.

  • Высокая теплоотдача
  • Надежная работа в низкотемпературных режимах
  • Быстрая очистка радиатора от пыли
Простой в подключении через четыре боковых патрубка с внутренней резьбой 1/2”, радиатор Profil Compact применяется в одно- или двухтрубной системе. Поставляется с верхней решеткой и боковинами в готовой к монтажу и испытательному запуску системы отопления (до 40°C) специальной упаковке.
Радиаторы Profil Compact

Сменные декоративные клипсы добавят неповторимые штрихи в дизайн радиатора

Профильные радиаторы PROFIL COMPACT - схемы и размеры

Размеры указаны в мм


Панельный радиатор PROFIL VENTILРадиаторы Profil Ventil

Вентильные радиаторы относятся к универсальным. Доступно как боковое. так и нижнее подключение. Неоспоримым преимуществом радиатора Profil Ventil являются быстрый монтаж и высокая тепловая мощность.

  • Боковое и нижнее подключение
  • Быстрый и комфорный прогрев помещения
  • Оптимальное решение для низкотемпературных систем
  • Встроенный термостатический вентель с предварительной настройкой
Радиатор применяется в одно- или двухтрубной системе как вентильный
радиатор с нижним подключением 3/4”, с правой стороны (подключение с левой стороны по специальному заказу) и как компактный радиатор с боковым подключением 1/2”. Поставляется с верхней решеткой и боковыми стенками, пробкой, вентилем, сливной пробкой и специальным воздухоотводчиком в готовой к монтажу и испытательному запуску системы отопления (до 40°C) специальной упаковке.
Радиаторы Profil Ventil

Быстрое реагирование при изменении температуры в помещении обеспечивает оптимальный уровень комфорта.

Profil Ventil - схемы и размеры

Размеры указаны в мм


Панельные радиаторы Profil T6 фирмы Vogel&NootРадиаторы Profil T6

Революция в подключении радиаторов. Идеально сочетают дизайн с уникальной на рынке технологией центрального нижнего подключения.

Промывание и опрессовку системы можно произвести без установки радиаторов. После завершения строительных работ радиатор Т6 монтируется на стену и подключается к системе.

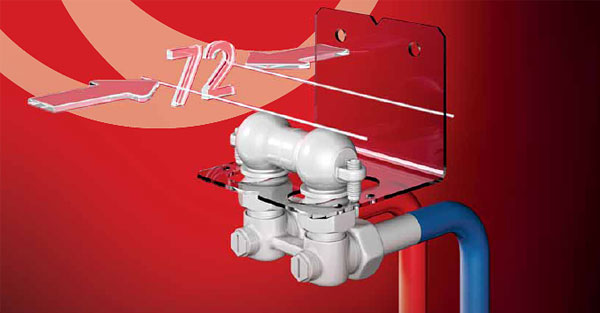

Расстояние от стены: 72 мм для всех типоразмеров.

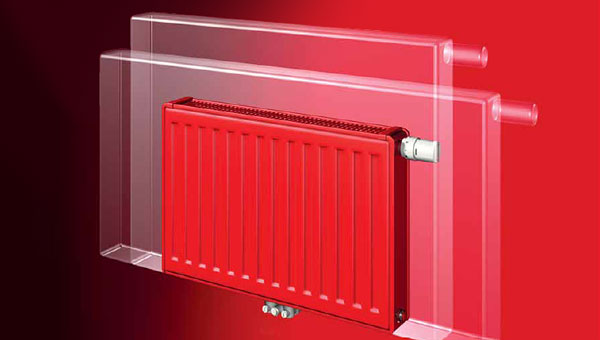

  • Установка радиатора любого типа и размера на стандартный узел подключения
  • Производство монтажа системы до приобретения радиатора
  • Встроенный термостатический вентиль с предварительной настройкой
Радиатор используется в одно- или двухтрубной системе как вентильный
радиатор с центральным нижним подключением 3/4”, или как компактный радиатор с боковым подключением 1/2”. Технология центрального нижнего подключения Т6 значительно сокращает время монтажа радиатора.

Поставляется с верхней решеткой и боковыми стенками, заглушкой, вентилем, сливной
пробкой и специальным воздухоотводчиком в готовой к монтажу и испытательному запуску системы отопления
(до 40°C) специальной упаковке.
Радиаторы Profil T6

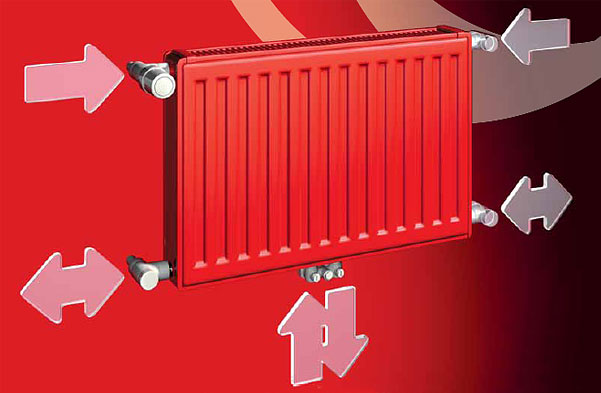

Концепция центрального подключения - радиаторы Profil T6

Основанная на симметрии, технология Т6 максимально упрощает монтаж радиатора.

Радиаторы Profil T6 - типоразмеры

Размеры указаны в мм

 Profil T6 в разрезе

Благодаря инновационному центральному нижнему подключению и оптимальной эффективности использования тепловой энергии, технология Т6 устанавливает новые стандарты в отоплении помещений.

Специальная конструкция конвективной решетки радиатора равномерно распределяет тепло, быстро и надежно обеспечивает высокий уровень комфорта.

Обеспечивают оптимальный комфорт даже при низких температурах теплоносителя.

Высокая производительность радиатора Profil T6 Оптимальный комфорт Profil T6 Удобство эксплуатации радиаторов серии Profil T6

Высокая производительность, быстрый нагрев помещения, оптимальное распределение тепла.

Инновационные технологии отопления для высокой энергоэффективности.

Оптимальный уровень комфорта.

Красивые радиаторы для высокого качества жизни.

Удобство эксплуатации.

Благодаря запатентованному подающему трубопроводу, термостатический регулятор может быть установлен с любой стороны радиатора.


Вертикальные радиаторы

Вертикальный радиатор можно установить везде, где не достаточно места для горизонтального. Обладает всеми преимуществами серии Profil Compact: строгий дизайн, высокая тепловая мощность, широкая цветовая палитра.

Вертикальный радиатор позволяет использовать высоту помещения. сохраная горизонтальное пространство. Это оптимальное решение при ограниченном свободном пространстве.

  • Оптимальное решение для отопления помещения
  • Экономия тепла и места
Подключении через четыре пaтрубкa с внутренней резьбой 1/2”, применяется в одно- или двухтрубной системе. Тип 20 поставляется с ажурными боковыми стенками, а в случае типа 10 - только панель в готовой к монтажу и испытательному запуску системы отопления (до 40°C) специальной упаковке.
Радиаторы Profil вертикальные Вертикальные радиаторы Profil

Размеры указаны в мм


Гигиенический радиатор HygieneГигиенические радиаторы Hygiene

Благодаря отсутствию верхней решетки и боковых стенок гигиенический радиатор Hygiene не оставляет пыли ни единого шанса. Серия разработана специально для использования в больничных учреждениях и помещениях с особыми требованиями к гигиеническими условиями.

  • Соответствуе гигиеническим требованиям
  • Возможный отступ от стены 108 мм
Можно использовать как радиатор с боковым подключением 1/2”, нижним центральным подключением 3/4” (VM) или с нижним подключением с правой стороны радиатора 3/4” (V). Подключение с левой стороны по специальному заказу. Радиатор готовый к монтажу и
испытательному запуску системы отопления (до 40°C) в специальной упаковке, может применятся в одно- или двухтрубной системе.



Большое расстояние между обогревающими панелями при отсутствии конвективного оребрения значительно снижает накопление пыли и сокращает время на очистку наружних и внутренних поверхностей.

Гигиенический радиатор Hygiene вид сбоку Радиаторы Hygiene - типоразмеры

Размеры указаны в мм


Панельные радиаторы PlanРадиаторы с гладкой передней панелью Plan

Дизайн радиатора PLAN передает ощущение спокойствия однородной поверхности. Идеально вписывается в любой интерьер.

  • Чистая и гладкая лицевая панель
  • Оптимальный тепловой комфорт
  • Технология T6 с центральным подключением

Применяется в одно- или двухтрубной системе как вентильный радиатор с центральным нижним подключением 3/4”, или как
компактный радиатор с боковым подлючением 1/2”.
Технология центрального нижнего подключения Т6 значительно сокращает время монтажа радиатора.

Поставляется с верхней решеткой и боковыми стенками, заглушкой, вентилем, сливной пробкой и специальным воздухоотводчиком в готовой к монтажу и испытательному запуску системы отопления (до 40°C) специальной упаковке.

Панельные радиаторы Plan с гладкой поверхностью

Гладкая передняя поверхность легко чистится.

Панельные радиаторы Plan - типоразмеры

Размеры указаны в мм


Цветовая палитра

Сантехнические цвета:

Сантехнические цвета


Цветовая палитра RAL:

Цвета RAL


Цвета металлик:

Цвета металлик



Подробное описание

С регулировочными кольцами для регулирования высоты ковера!

Цилиндрическая направляющая, соединенная с коническим посадочным гнездом, обеспечивает бесшумный и жесткий монтаж крышки.


Благодарю дизайну крышка легко открывается.

Регулируемый ковер Hawle





Регулируемый ковер Hawle

Используется для Вариант Материал Масса, кг

1850

Вентилей крышка и ковер без регулировочных колец Серый чугун, битумное покрытие 7,4

2050

Клиновых задвижек и "Комби-Т" 12,9

Крышка для регулируемых коверов

Из серого чугуна с антикоррозионным битумным покрытием.

Подходит для ковера №: Масса, кг

1860

1850 1,30

2060

2050 2,90



Регулировочное кольцо

Для регулировки высоты ковера.

Из серого чугуна с антикоррозионным битумным покрытием.

Подходит для ковера №: Высота, мм
12 15 20 30 40 50

1860

1850

2060

2050



Масса, кг:
Высота, мм 12 15 20 30 40 50

№ 1860

0,50 0,60 0,80 1,20 1,50 1,90

№ 2060

  1,00 1,40 2,00 2,80 3,50



Опорная плита

Штампованная оцинкованная сталь. Размер 360 х 360 мм.

Подходит для ковера №: Масса, кг

3480

1550, 1650, 1850 1,70

3490

1750, 2050 1,70





Подробное описание

Применяется при врезке в газовые трубопроводы с давлением до 10 бар и водопроводы до 16 бар без образования стружки с интегрированной фрезой и верхним и нижним упором, перемещающуюся по металлической гильзе. Для оптимальной теплопередачи применен открытый нагревательный элемент.
Заглушки-пробки имеют внутреннее уплотняющее кольцо.

Надстройка врезного приспособления завариваемая (d1 63 и 75 = MV d 40; d1≥ d 90 = K).
Длина  патрубка арматуры рассчитана на 2 сварки

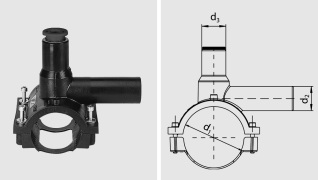

Арматура для врезки под давлением с удлиненным выходным патрубкомм выходным патрубком

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)

Арматура для врезки под давлением с удлиненным выходным патрубком таблица





Подробное описание

данфосс

Предохранительные клапаны Danfoss SFV 20-25Клапаны типа SFV 20-25 представляют собой стандартные предохранительные клапаны, зависимые от противодавления, в угловом исполнении. Они предназначены для защиты от избыточного давления резервуаров и других компонентов систем.

Клапаны изготовлены согласно жестким требованиям к качеству и безопасности, предъявляемым к холодильным установкам международными сертификационными органами. Клапаны рекомендуется использовать в холодильных установках в качестве наружных и внутренних предохранительных разгрузочных клапанов.

Клапан может использоваться для хладагентов R717 (аммиак, NH3), HFC, HCFC и других хладаген- тов, в зависимости от совместимости с герметизирующим материалом в температурном диапазоне -30 °C/ +100 °C.

Диаметр впускного отверстия клапанов составляет:

-  для SFV 20: 18 мм (3/4 дюйма),

-  для SFV 25: 23 мм (1 дюйм).

Особенности

  • Диапазон устанавливаемого давления: 10-25 бар
  • Температурный диапазон -30 °C/ +100 °C.
  • Исполнение:

- с наружной трубной резьбой Т (ISO 228/1)

- с присоединениями под сварку (DIN 2448)

Технические характеристики клапанов предохранительных Danfoss SFV 20-25

  Клапан Номинальный размер Диаметр потока do Площадь сечения потока Ao Сертифицированный коэффициент снижения номинального расхода Kdr
Впускное отверстие Выпускное отверстие
SFV 20 20 мм 25 мм 18 мм 254 мм2 0,54
SFV 25 25 мм 32 мм 23 мм 415 мм2 0,48

Производительность

Установленное давление   R22 R134a R404A R717 Воздух (20 °C)
SFV 20
13 бар, изб. кг/ч 3220 3430 3500 1415 1790
18 бар, изб. кг/ч 4440 4800 4900 1925 2435
21 бар, изб. кг/ч 5215 5680 5770 2235 2820
25 бар, изб. кг/ч 6285 6980 7125 2660 3335



Установленное давление   R22 R134a R404A R717 Воздух (20 °C)
SFV 25
13 бар, изб. кг/ч 4670 4980 5075 2050 2600
18 бар, изб. кг/ч 6445 6965 7115 2790 3530
21 бар, изб. кг/ч 7565 8240 8370 3240 4090
25 бар, изб. кг/ч 9120 10135 10340 3860 4835

Спецификация

Деталь Материал
1 Корпус Сталь
2 Седло клапана Нержавеющая сталь
3 Уплотнительная прокладка Алюминий
Прокладка из материала, не
содержащего асбест*
4 Верхняя часть клапана Сталь
5 Шпиндель клапана Нержавеющая сталь
10 Конус клапана Сталь
11 Уплотнение конуса клапана Хлоропрен (Неопрен)
15 Уплотнительная прокладка Алюминий
Прокладка из материала, не
содержащего асбест*
17 Пружина Сталь
23 Уплотнительная прокладка Алюминий
Прокладка из материала, не
содержащего асбест*
24 Заглушка Сталь
25 Маркировочная табличка Алюминий



Сертифицированные клапаны SFV со стан-
дартным установленным давлением
Сертифицированные клапаны SFV со стан-
дартным установленным давлением и серти-
фикатом  TUV об  установке давления для
каждого клапана
Размер Конструкция и испытательное оборудование одобрены TUV
  мм   дюймы   тип бар, изб. (фунтов на кв. дюйм, изб.)   код
20 3/4 SFV20 T 210 10 (145) 2416+254
20 3/4 SFV20 T 211 11 (160) 2416+255
20 3/4 SFV20 T 212 12 (174) 2416+256
20 3/4 SFV20 T 213 13 (189) 2416+150
20 3/4 SFV20 T 214 14 (203) 2416+257
20 3/4 SFV20 T 215 15 (218) 2416+258
20 3/4 SFV20 T 216 16 (232) 2416+259
20 3/4 SFV20 T 217 17 (247) 2416+260
20 3/4 SFV20 T 218 18 (261) 2416+151
20 3/4 SFV20 T 219 19 (276) 2416+261
20 3/4 SFV20 T 220 20 (290) 2416+262
20 3/4 SFV20 T 221 21 (305) 2416+152
20 3/4 SFV20 T 222 22 (319) 2416+241
20 3/4 SFV20 T 223 23 (334) 2416+263
20 3/4 SFV20 T 224 24 (348) 2416+264
20 3/4 SFV20 T 225 25 (363) 2416+183
Размер Конструкция и испытательное оборудование одобрены TUV
  мм   дюймы   тип бар, изб. (фунтов на кв. дюйм, изб.)   код
20 3/4 SFV20 T 310 10 (145) 2416+285
20 3/4 SFV20 T 311 11 (160) 2416+286
20 3/4 SFV20 T 312 12 (174) 2416+287
20 3/4 SFV20 T 313 13 (189) 2416+160
20 3/4 SFV20 T 314 14 (203) 2416+288
20 3/4 SFV20 T 315 15 (218) 2416+289
20 3/4 SFV20 T 316 16 (232) 2416+290
20 3/4 SFV20 T 317 17 (247) 2416+291
20 3/4 SFV20 T 318 18 (261) 2416+161
20 3/4 SFV20 T 319 19 (276) 2416+292
20 3/4 SFV20 T 320 20 (290) 2416+293
20 3/4 SFV20 T 321 21 (305) 2416+162
20 3/4 SFV20 T 322 22 (319) 2416+294
20 3/4 SFV20 T 323 23 (334) 2416+295
20 3/4 SFV20 T 324 24 (348) 2416+296
20 3/4 SFV20 T 325 25 (363) 2416+186
Сертифицированные клапаны SFV со стан-
дартным установленным давлением
Сертифицированные клапаны SFV со стан-
дартным установленным давлением и серти-
фикатом  TUV об  установке давления для
каждого клапана
Размер Конструкция и испытательное оборудование одобрены TUV
  мм   дюймы   тип бар, изб. (фунтов на кв. дюйм, изб.)   код
25 1 SFV25 T 210 10 (145) 2416+265
25 1 SFV25 T 211 11 (160) 2416+266
25 1 SFV25 T 212 12 (174) 2416+267
25 1 SFV25 T 213 13 (189) 2416+153
25 1 SFV25 T 214 14 (203) 2416+268
25 1 SFV25 T 215 15 (218) 2416+269
25 1 SFV25 T 216 16 (232) 2416+270
25 1 SFV25 T 217 17 (247) 2416+271
25 1 SFV25 T 218 18 (261) 2416+154
25 1 SFV25 T 219 19 (276) 2416+272
25 1 SFV25 T 220 20 (290) 2416+273
25 1 SFV25 T 221 21 (305) 2416+155
25 1 SFV25 T 222 22 (319) 2416+242
25 1 SFV25 T 223 23 (334) 2416+274
25 1 SFV25 T 224 24 (348) 2416+275
25 1 SFV25 T 225 25 (363) 2416+184
Размер Конструкция и испытательное оборудование одобрены TUV
  мм   дюймы   тип бар, изб. (фунтов на кв. дюйм, изб.)   код
25 1 SFV25 T 310 10 (145) 2416+297
25 1 SFV25 T 311 11 (160) 2416+298
25 1 SFV25 T 312 12 (174) 2416+299
25 1 SFV25 T 313 13 (189) 2416+163
25 1 SFV25 T 314 14 (203) 2416+300
25 1 SFV25 T 315 15 (218) 2416+301
25 1 SFV25 T 316 16 (232) 2416+302
25 1 SFV25 T 317 17 (247) 2416+303
25 1 SFV25 T 318 18 (261) 2416+164
25 1 SFV25 T 319 19 (276) 2416+304
25 1 SFV25 T 320 20 (290) 2416+305
25 1 SFV25 T 321 21 (305) 2416+165
25 1 SFV25 T 322 22 (319) 2416+306
25 1 SFV25 T 323 23 (334) 2416+307
25 1 SFV25 T 324 24 (348) 2416+308
25 1 SFV25 T 325 25 (363) 2416+187



Описание серии

Радиатор Т6 с центральным подключением - это революция в отопительной технике. Радиаторы Т6 гарантируют пользователям термический комфорт, являющийся залогом хорошего самочувствия. При современном проектировании зданий термический комфорт стал одним из важнейших критериев.

Благодаря высокой мощности передаваемой конвекцией, радиатор T6 обеспечивает быстрое беспрерывное отопление помещения и оптимальную ощущаемую температуру. Самым важным показателем, при этом, является не время нагрева самого радиатора, а максимально быстрое отопление помещения.

Основанием революционной концепции радиатора T6 является его подключение к системе точно в оси симметрии радиатора. Подключение с левой или правой стороны теряет значение, так как известно заранее, что подключение всегда находится по центру радиатора.



Радиатор T6

Благодаря гибкой и эффективной концепции радиатора Т6, уменьшаются затраты на планирование и монтаж, избегаются ошибки, отсутствуют опоздания в строительстве, значительно снижается риск повреждения и количество рекламаций. За счет этого минимизируются время подготовки системы и расходы.

Поставляется с установленной на заводе верхней решеткой и боковыми стенками, вентилем, спускной пробкой, заглушкой и специальным воздухоотводчиком. Радиатор помещен в специальную упаковку, готовую к монтажу и испытательному запуску системы (до 40ºС). Вентилятор функционирует в одно- и двухтрубной системе как вентильный радиатор с центральным подключением, а так же как компактный радиатор.

Максимальная рабочая температура: 110ºС

Максимальное рабочее давление: 1МПа (10 бар)

Испытательное давление: 1,3 МПа (13 бар)

Покрытие радиатора: высококачественное, экологически безопасное двухслойное по DIN 55900 - грунтовочный слой и электростатическое порошковое покрытие, проходящее последующее отвердение.



На ≈ 10% большая тепловая мощность*

*(для типа 22/610, по сравнению с самыми популярными на рынке стандартными радиаторами с центральным подключением).

Особая геометрия конвекционных листов радиатора T6 обеспечивает самую низкую стоимость переданной тепловой мощности среди подобных радиаторов с центральным подключением. Благодаря высокой можности передаваемой через конвекцию, радиатор T6 способен прогреть воздух в помещении за очень короткое время. При этом сокращается время работы котла и экономятся ресурсы.

Радиатор Т6 - схема передачи тепловой энергии


Приятное чувство при соприкосновении

Радиатор Т6 гарантирует совершенное распределение тепла и передает пользователям оптимальное термическое ощущение. Такая равномерность достигается благодаря одновременному прогреву всех отопительных поверхностей и оптимальным размерам всех конструктивных элементов. Где бы вы ни коснулись радиатора, вы всегда ощутите равномерное распределение тепла.

Радиатор Т6 - равномерное распределение тепловой энергии


≈15% экономии энергии* и гибкий способ отопления

*(в сравнении со стальными ребристыми радиаторами)

Радиатор T6 "живёт" вместе с жителями здания. Радиатор быстро реагирует на охлаждение в результате проветривания или открытых дверей. Радиатор поддерживает постоянную температуру в помещении.

Термостатическую головку можно установить там, где движение воздуха не будет нарушать ее правильную работу. В то же время, достаточно низкой температуры подаваемой воды, чтобы снизить потери энергии во всей системе отопления.

Радиатор T6 - экономия энергии


Самый высокий показатель комфорта

В серии тестов, проведенных независимым институтом FH-Pinkafeld в Австрии в 2007 году, сравнивали разные европейские модели радиаторов, изготовленные по наиболее популярным технологиям. Радиатор Т6 отличился гибкостью в работе во всем диапазоне мощностей и очень хорошим показателем PPD (ожидаемый процент недовольных тепловыми условиями помещения).

Радиатор T6 - результат независимых тестов



Крепление на скобах

Благодаря комплексному решению доступно применение недорогих и интересных крепежных элементов, не зависимо от того, что будет применено — дюбели, угловые скобы или консоли быстрого монтажа.

Радиатор T6 - крепление



Возможность замены стороны положения термостатического вентиля

Запатентованный метот разведения труб позволяет установить комплект — термостатическая головка + термостатический вентиль — с левой или с правой стороны радиатора. При изменении в дальнейшем способа использования помещения, комплект можно переустановить на противоположную сторону.

Радиатор T6 - замена сторон термостатического вентиля


Размер радиатора можно выбрать после подведения труб

Т6 - первый радиатор, дающий возможность выбрать размер даже после инсталляции труб или позже поменять его на другой.

Радиатор T6 - выбор размера после подведения труб


Два в одном. Много возможностей подключения

Возможно подключение 6 патрубков - радиатор Т6 можно применить, как компактный радиатор без вентиля. Радиатор можно подключить к системе таким образом, чтобы 2 патрубка - подача и возврат - находились с одной стороны или по диагонали.

Радиатор T6 - варианты подключения к системе


Совершенный предварительный монтаж

Т6 дает возможность распределения труб без радиатора. Промывание и испытание всей системы можно произвести перед монтажом радиаторов. После завершения строительных и монтажных работ радиатор устанавливается на стене и подключается к системе.

Радиатор T6 - совершенный предварительный монтаж


Постоянная позиция патрубков. Возможность замены типа радиатора

Одинаковое расстояние от стены до патрубков подключения радиатора дает полноту свободы выбора типа радиатора. Уменьшаются расходы на подготовительные и измерительные работы.

Радиатор T6 - постоянная позиция патрубков



Типоразмеры

Радиаторы T6 типоразмеры



Цветовая палитра

Т6 - цветовая палитра



Подробное описание

Из вторично используемого пластика

  • устойчивая и небьющаяся
  • простейшая сборка
  • небольшой вес
  • неповорачиваемая
Подходит для коверов по DIN: Масса, кг

3481

4056, 4057 0,6

3482

4056 2,0



Опорная плита Hawle

Универсальная опорная плита No. 3481

для коверов по:


- DIN 4056 (клиновые задвижки)
- DIN 4057, Издание. 9.38 и 11.74 (ковера)

Надежная плита для телескопического штока производства HAWLE, штоков для задвижек „КОМБИ-Т", клиновых задвижек и вентилей.



Опорная плита Hawle

Опорная плита No. 3482

для коверов по:

- DIN 4055 (для подземных пожарных гидрантов)



Опорная плита Hawle



Подробное описание

Применяется при врезке в газовые трубопроводы с давлением до 10 бар и водопроводы до 16 бар без образования стружки с интегрированной фрезой и верхним и нижним упором, перемещающуюся по металлической гильзе. Для оптимальной теплопередачи применен открытый нагревательный элемент.
Заглушки-пробки имеют внутреннее уплотняющее кольцо.

Надстройка врезного приспособления
завариваемая (d3 40 = MV d 40; d3 50 = K).
Длина  патрубка арматуры рассчитана на 2 сварки

Арматура для врезки под давлением с удлиненным выходным патрубком и  параллельной ему надстройкой врезного  приспособления

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)

Арматура для врезки под давлением с удлиненным выходным патрубком и  параллельной ему надстройкой врезного  приспособления таблица





Подробное описание

данфосс

Предохранительные клапаны Danfoss 14BISПрименяются для систем отопления, горячего и холодного водоснабжения

• защищает систему от превышения давления;

• давление срабатывания можно настраивать в диапазоне от 2 до 15 бар для

14BIS HPT и 0,5-1,9 бар для 14BIS BPT

 Особенности

  • Соединение: муфтовое
  • Допустимое рабочее давление PFA для воды (снабжение, распределение и отведение воды):

 14BIS HP/14BIS HPТ -16 бар

 14BIS BP/14BIS BPТ - 2 бар

  • Температура:

14BIS HP/14BIS BP -10...+80 °С

14BIS HPT/14BIS BPT +80...+200 °С

  • Рабочая среда: чистые жидкости

Сертификаты:  ACS (France)

Технические характеристики клапанов предохранительных Danfoss 14BIS HP/14BIS BP

Предохранительные клапаны Danfoss 14BIS HP/14BIS BP схема
Код DN B, мм А, мм С, мм D, мм F, мм G, мм Масса, кг
14BIS HP 14BIS BP дюймы мм
149B7089 149B7077 3/8 10 12/17 12/17 40 71 24 20 0,165
149B7095 149B7079 1/2 15 15/21 12/17 40 71 24 20 0,170
149B7105 149B7081 3/4 20 20/27 15/21 48 83 28 26,5 0,290
149B7113 149B7083 1 25 26/34 20/27 57 95 33 31,5 0,450



Спецификация и материалы

Предохранительные клапаны Danfoss 14BIS HP/14BIS BP размеры, номенклатура
Деталь Материал ANSI
1 Корпус Бронза ASTM B 505
2 Седло Латунь ASTM B 124
3 Уплотнение Нитрил
4 Центрирующая Латунь ASTM B 124
5 Пружина Нержавеющая сталь AISI 302
6 Гайка Латунь ASTM B 124
7 Крышка Латунь ASTM B 124





Технические характеристики клапанов предохранительных Danfoss 14BIS HPT/14BIS BPT

Предохранительные клапаны, тип 14BIS HPT/14BIS BPT
Код DN B, мм А, мм С, мм D, мм F, мм G, мм Масса, кг
14BIS HPТ 14BIS BPТ дюймы мм
149B7121 149B7085 3/8 10 12/17 12/17 40 71 24 20 0,165
149B7122 149B7086 1/2 15 15/21 12/17 40 71 24 20 0,170
149B7123 149B7087 3/4 20 20/27 15/21 48 83 28 26,5 0,290
149B7124 149B7088 1 25 26/34 20/27 57 95 33 31,5 0,450

 Спецификация и материалы

Предохранительные клапаны, тип 14BIS HPT/14BIS BPT
Деталь Материал ANSI
1 Корпус Бронза ASTM B 505
2 Седло Латунь ASTM B 124
3 Уплотнение PTFE
4 Центрирующая Латунь ASTM B 124
5 Пружина Нержавеющая сталь AISI 302
6 Гайка Латунь ASTM B 124
7 Крышка Латунь ASTM B 124




Подробное описание

КШГ серия 70.102
Ду 10-50 Ру 40 сварка/сварка

BROEN BALLOMAX® Ду 10-50 Ру 40 сварка/сварка

Применяется в системах газораспределения и магистралях природного газа с рабочим давлением
до 12 бар.

Кран устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации.

Температура рабочей среды: -40 °С ... +80 °С

Не требует технического обслуживания.



Стальные шаровые краны BROEN BALLOMAX® Ду 10-50 Ру 40 сварка/сварка

Краны шаровые Ду 10-50 поставляются в комплекте с рукояткой.


Спецификация

Корпус крана: Сталь P235GH / 09Г2С
Шар: Нержавеющая сталь
Уплотнение шара: Седловое уплотнение с нитриловым кольцом
Уплотнение по штоку: Витон, нитрил




КШГ серия 70.102
Ду 65-200 Ру 25 сварка/сварка

Броен 65 - 200 сварка/сварка

Применяется в системах газораспределения и магистралях природного газа с рабочим давлением
до 12 бар.

Кран устанавливается на трубопроводе в любом положении в местах,
доступных для эксплуатации.

Температура рабочей среды: -40 °С ... +80 °С.

Не требует технического обслуживания.



Броен шаровые краны 65-200 сварка-сварка

Краны шаровые Ду 65-200 поставляются в комплекте с рукояткой.
Кран может поставляться с установленным механическим редуктором, электрическим или электрогидравлическим
приводом.



Спецификация

Корпус крана: Сталь P235GH / 09Г2С
Шар: Нержавеющая сталь
Уплотнение шара: Седловое уплотнение с нитриловым кольцом
Уплотнение по штоку: Витон, нитрил





Подробное описание

Поддерживающая втулка для ISO Фитингов, из РОМ (полиацетат) No. 6031

Внешний диаметр трубы L Вес, кг

63

170 0,10

75

170 0,25

90

170 0,33

110

170 0,39

125

170 0,48

140

170 0,55

160

200 0,67

180

220 0,86

200

220 1,50

225

220 1,62

250

220 1,85

280

220 2,15

315

220 2,55



Поддерживающая втулка для ПЭ труб из нержавеющей стали

No. 6035
Класс SDR 17,6 РЕ 80 - Ру = 0.6 МПа (ПЭ 100 - Ру = 1.0 МПа)
No. 6036
Класс SDR11 РЕ 80 - Ру = 1.0 МПа (ПЭ 100 - Ру = 1.6 МПа)





Класс SDR 11 PE 80 - Ру = 1,0 МПа
Внешний диаметр трубы D C A F E B

20

15,4 10,3 19,5 42 4 16,5

25

19,8 14,3 24,5 52 5 20,9

32

25,2 19,3 31,5 62 6 26,5

40

31,6 25,3 39,5 72 7 33,2

50

39,6 32,7 49,5 82 7 41,5

63

50 42,1 62,5 91 8 52,2

Класс SDR 17,6 PE 80 - Ру = 0,6 МПа

20

15,4 10,3 19,5 42 4 16,5

25

20,4 15,2 24,5 52 5 21,5

32

27,4 22,2 31,5 67 6 28,5

40

34,8 28,5 39,5 84 7 36

50

43,4 36,5 49,5 82 7 44,9

63

54,8 46,9 62,5 92 8 56,6





Подробное описание

Адаптирован ко всем диаметрам труб в заданной области с помощью прижимного приспособления FRIALEN FRIATOP.

Применяется при врезке в газовые трубопроводы с давлением до 10 бар и водопроводы до 16 бар без образования стружки с интегрированной фрезой и верхним и нижним упором, перемещающуюся по металлической гильзе. Для оптимальной теплопередачи применен открытый нагревательный элемент.
Заглушки-пробки имеют внутреннее уплотняющее кольцо.

Длина  патрубка арматуры рассчитана на 2 сварки

Арматура для врезки под давлением типа  Top – Loading

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)

Арматура для врезки под давлением типа  Top – Loading таблица





Подробное описание

данфосс

Обратные клапаны Danfoss  ВА2760 и ВА2760СDДля систем питьевого водоснабжения

Обратные клапаны типа ВА2760 и ВА2760СD предназначены для защиты систем питьевого водоснабжения от загрязнения жидкостями, не представляющими токсического или микробиологического риска для здоровья человека.

  • Два независимых клапана для предотвращения обратного потока.
  • Средняя хона сжиженного давления с дренажным клапаном, позволяет сбросить обратный поток от абонента в дренаж при нарушениях в системе водоснабжения или при нарушениях в работе обратных клапанов.

Установка:

BA2760 - на горизонтальный трубопровод

BA2760CD - на вертикальный трубопровод



Технические характеристики обратных клапанов Danfoss  ВА2760 и ВА2760СD

Обратные клапаны Danfoss  ВА2760 и ВА2760СD
N Наименование Материал
1 Корпус для Ду ½–¾” Латунь
для других Ду Бронза
2 Крышка для Ду ½–¾” Латунь
для других Ду Бронза
3 Шток Латунь
4 Шток Латунь
5 Диск обратного клапана сетевой части Латунь
6 Уплотнение EPDM
7 Пружина Нерж. сталь
8 Дренажный клапан Норил
9 Уплотнение EPDM
10 Пружина Нерж. сталь
11 Мембрана NBR, армированный полиамидом
12 Кольца Нерж. сталь
13 Седло «внешней (сетевой)» части клапана Норил
14 Седло «внутренней (або- нентской)» части клапана Норил
15 Уплотнение EPDM
16 Воронка (для разрыва струи) Поливинилхлорид

Устройство и материалы BA2760CD

Обратные клапаны Danfoss   ВА2760СD схема
N Наименование Материал
1 Корпус для Ду ½–¾” Латунь
для других Ду Бронза
2 Крышка для Ду ½–¾” Латунь
для других Ду Бронза
3 Шток Латунь
4 Шток Латунь
5 Диск обратного кла- пана   Латунь
6 Уплотнение EPDM
7 Пружина Нерж. сталь
8 Дренажный клапан Норил
9 Уплотнение EPDM
10 Пружина Нерж.сталь
11   Мембрана NBR, армирован- ный полиамидом
12 Кольца Нерж.сталь
13 Седло «внешней (сете- вой)» части клапана   Норил
14 Седло «внутренней (абонентской)» части клапана   Норил
15 Уплотнение EPDM
16 Воронка (для разрыва струи)   Поливинилхлорид
17 Колено Бронза/латунь


  Номенклатура и коды для заказа

  Эскиз   Тип Ду   Ру, бар Кодовый номер
дюйм мм
 Обратные клапаны Danfoss  ВА2760





ВА2760

½ 15





10

149B3880
¾ 20 149B3481
1 25 149B3082
32 149B3083
40 149B3086
2 50 149B3085
 Обратные клапаны Danfoss  ВА2760СD





ВА2760CD

¾ 20





10

149B3481CD
1 25 149B3082CD
32 149B3083CD
40 149B3086CD
2 50 149B3085CD

  Габаритные размеры

Danfoss  ВА2760 и ВА2760СD схема
Д , дюй- мы   А, мм   В, мм   С, мм   D, мм   Е, мм   F, мм   Масса, кг
½ 15 173 59,5 196 20 116 1,1
¾ 20 200 77 145,5 40 153, 1,8
1 25 262 104 285 50 185,5 3,7
32 277 116 308,5 50 205,5 5
40 330 130 330 50 215,5 7
2 50 396 146 425 50 230,5 9,8


Danfoss  ВА2760 и ВА2760СD схема
Ду, дюй- мы   А, мм   В, мм   С, мм ширина   D, мм   Е, мм   Масса, кг
¾ 20 200 77 186 40 1,8
1 25 262 104 211 50 3,7
32 277 116 235 50 5
40 330 130 254 50 7
2 50 396 146 282 50 9,8



Подробное описание

Для автоматического открытия и закрытия шарового крана, установленного на трубопроводе с взрывоопасной средой.

Кран шаровой с электромеханическим взрывозащищённым приводом устанавливается на трубопроводе в любом положении в местах, доступных для эксплуатации.

Особенности:

  • Степень защиты корпуса IP 67 согласно EN 60 529
  • Защита от коррозии KN
  • Тип взрывозащиты со встроенными средствами управления и без них 1 Ex de IIС T4
  • Напряжение питания переменного тока 220-1-50 Гц
  • Широкий диапазон скоростей
  • Модульность конструкции приводов
  • Консистентная смазка не требующая дополнительной замены во время эксплуатации

Температура рабочей среды:  от -40 °С до +80 °С

Благодаря модульной конструкции, при модернизации производства (переводе на АСУТП, подключении в локальные вычислительные сети для реализации возможности проведения диагностики и анализа состояния оборудования и т.д.) не требуется замены существующего привода AUMA®, а потребуется только установка интеллектуальных блоков управления, т.е. проведение модернизации возможно собственными силами Заказчика. Благодаря модульной конструкции, мотор, привод, блок концевых моментных выключателей и блок управления могут монтироваться друг относительно друга с шагом 90⁰.

Технические характеристики электроприводов  AUMA / 71.10Х (стандартный проход), 220В

Электроприводы AUMA / 71.10Х (стандартный проход), 220В

Электроприводы AUMA / 71.10Х (стандартный проход), 220В таблица

AUMA / 71.10Х (стандартный проход) таблица 2



Подробное описание

No. 7840 Штурвал

для вентилей, задвижек и клиновых задвижек
типа „Комби"

до DN 350 из стали с эпоксидным порошковым покрытием от DN 400 из серого чугуна с эпоксидным порошковым покрытием

* также для шиберных задвижек No. 3600
"также для шиберных задвижек No. 3600 DN 50-65

No. 7840 Штурвал

для шиберных задвижек No. 3600
DN 100/200/250/300/400
из серого чугуна, с эпоксидным порошковым покрытием


  DN D Масса, кг

№7800

¾" - 2" **

140 0,65

50

160 1,00

65

190 1,30

80

190 1,70

100

240 2,20

125* - 150*

320 4,20

200

360 6,50

250* - 350*

486 10,00

400

600 21,00

500 - 600

800 22,00



Аксессуары Hawle

No. 2156 Наконечник штока

из серого чугуна, оцинкованный

Индикатор направления

из эластомера
проходит через наконечник штока
No. 2162 закрытие по часовой стрелке
No. 2152 закрытие против часовой стрелки


DN №2156 №2162 №2152

50

65

80

100 - 150

200

250 - 350

400 - 500+

+ Корпус DN 400 с фланцевым соединением DN 450 или 500

Аксессуары Hawle

Удлинитель штока

материал: S10037

No. 7820 цена за 1 м

No. 7821 цена за каждые дополнительные 0,5 м
материал: нержавеющая сталь

No. 7825 цена за 1 м

No. 7826 цена за каждые дополнительные 0,5 м

Пожалуйста, при заказе укажите общую длину!


DN №7820
№7821
№7825
№7826

¾" - 2" **



50



65



80

100 150

200

250 - 300

400 - 500

500 - 600





Аксессуары Hawle

No. 8570Е2

No. 8570 Заглушка

для установки на задвижках типа „Комби"
на направлении, не требующем отключения, из ковкого чугуна, с эпоксидным порошковым покрытием.


  DN Масса, кг

№8570

80 1,20

№8570Е2

65 - 80 1,80
100 1,90
125 - 150 3,20
200 5,00



Аксессуары Hawle

No. 4000STE2
Задвижка клиновая Е2 „короткая"

с индикатором положения


No. 4700STE2
Задвижка клиновая Е2 „длинная"

с индикатором положения
последующая версия клиновых задвижек HAWLE с индикатором положения клина или версия с позиционными выключателями - по запросу


DN №4000STE2 №4700STE2

50



65



80



100



125



150

200



250



300





Аксессуары Hawle

No. 3470 Плоская прокладка

Ру/ МПа 1,0, с льняным армированием из эластомера, годным для питьевой воды


No. 3390 Плоская Прокладка

со стальным армированием
сохраняет свою форму и благодаря этому облегчает монтаж
из эластомера, годным для питьевой воды

DN b Масса, кг
№3470 №3390 №3470 №3390

50

3 4 0,02 0,04

65

3 4 0,03 0,06

80

3 4 0,04 0,07

100

3 5 0,04 0,07

125

3 5 0,05 0,12

150

4 5 0,06 0,13

200

4 6 0,10 0,18

250

4 6 0,13 0,23

300

4 6 0,17 0,60

350

4 7 0,21 0,70

400

4 7 0,23 0,77



Аксессуары Hawle

Уширительная втулка

для самоуплотняющихся фланцев позволяет увеличить внешний диаметр трубы для применения фланца

No. 7540 Втулка с толщиной стенки 2 мм (60 мм ширина)
No. 7560 Втулка с толщиной стенки 3 мм (80 мм ширина)

D 3/2

№7540 №7560
DN
80 80
100
  125
300



Аксессуары Hawle

No. 8580

Зажимной тройник

с резьбовым подключением Ру= 1.6 МПа из серого чугуна
с эпоксидным порошковым покрытием

DN Резьба Высота Масса, кг

80

1¼" 60 3,90

100

1¼" 60 4,20

150

1¼" 60 7,90



Аксессуары Hawle

No. 8590

Крестовина зажимная

с двумя резьбовыми подключениями Ру = 1.6 МПа
из серого чугуна
с эпоксидным порошковым покрытием

DN Резьба Высота Масса, кг

80

1¼" 60 4,30

100

1¼" 60 6,30

150

1¼" 60 7,80

250

1¼" 90 19,20



Аксессуары Hawle

Переходник для ISO фитингов

No. 6630 с равными концами
No. 6631 с различными концами
с наружной резьбой EN 10226-1 из полиацетата

Каждый ISO фитинг может быт модифицирован в патрубковый фитинг с наружной резьбой

  DN Резьба L Масса, кг

№6630

¾"

¾" 92 0,04

1"

1" 105 0,05

1¼"

1¼" 123 0,10

1½"

1½" 144 0,20

2"

2" 160 0,35

№6631

1"

1½" 117 0,07

1"

2" 126 0,12



Аксессуары Hawle

Болты и гайки

No. 8810 оцинкованные
No. 8830 А 2 защищены от коррозии

No. 8840 А 4 защищены от коррозии и воздействия агрессивных сред

Длина болта/L №8810 №8830 №8840
M16 M20 M16 M20 M16 M20

60



70



80

90



100



110



120



130




140




150






Аксессуары Hawle

Шайба, уплотненная

No. 8873 А 2 защищена от коррозии
No. 8874 А 4 коррозионно- и
кислотозащищенная

№8873

для М 16
для М 20

№8874

для М 16
для М 20



Аксессуары Hawle

Изолятор болтов

для электроизоляции болтов и предотвращения электрокоррозии
No. 8877 ISO-Шайба
толщина 3 мм, из эпоксидного стекла
No. 8820 Трубка полистерол

Шайба

для М 16
для М 20

Труба, длина 1м

для М 16
для М 20



Аксессуары Hawle

Аксессуары Hawle




Подробное описание

Применяются при врезке в газовые трубопроводы под арматуру с давлением до 10 бар и водопроводы до 16 бар
Заглушки-пробки имеют внутреннее уплотняющее кольцо и нагревательную спираль для оптимальной теплоотдачи, большую глубину сопряжения и особо широкую зону сварки, предотвращающую вытекание расплавленной массы холодную зону на торце.



Заглушки на арматуру для врезки под давлением

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 10 бар (газ)

Заглушки на арматуру для врезки под давлением таблица
