Результаты выбора по фильтру:

Подробное описание

Область применения: Поплавковые конденсатоотводчики FLT17HC применяются для отвода конденсата преимущественно в системах пароснабжения.











Основные технические данные

Наименование параметра Значение
Условный проход, мм -
Масса, кг -
Давление условное Ру, МПа 0,16
Максимальная температура среды, °С 200
Максимальный перепад давления, атм -

Материалы основных деталей


Наименование детали Материал
1. Корпус Чугун GGG40
2. Крышка Чугун GGG40
3. Уплотнение Безасбестовое
4. Седло корпуса Нерж. сталь AISI 410
5. Клапан Нерж. сталь AISI 410
6. Рычаг Нерж. сталь AISI 304
7. Поплавок Нерж. сталь AISI 304
8. Воздушный клапан Нерж. сталь
9. Болт Сталь St. 8.8
10. Фильтр Нерж. AISI 304



Подробное описание

Затворы дисковые поворотные типа ENODIA с ручным редукторным  приводомДля систем горячего и холодного водоснабжения, отопления, вентиляции,
кондиционирования воздуха и промышленных систем

• корпус выполнен с 4 центрирующими или резьбовыми проушинами (DN 400-500);
• шлицевое соединение цельного штока с диском позволяет передавать большой
крутящий момент (без мертвого хода);
• двойное уплотнение обеспечивает высокую герметичность штока;
• большой срок службы за счет наличия верхнего и нижнего антифрикционных
подшипников;
• взаимозаменяемость всех деталей, включая диски, оси и футеровки, что упрощает
эксплуатацию и снижает расходы на техническое обслуживание;
• легкоразборная система дает простоту технического обслуживания;
• рекомендуется устанавливать с горизонтальным расположением штока

Особенности

  • Соединение: фланцевое
  • Допустимое рабочее давление для воды (снабжение, распределение и потребление воды): до 16 бар
  • Температура рабочей среды: -25...+200 °С
  • Рабочая среда: вода, масла, химические жидкости, газ итд в зависимости от применяемых материалов

Сертификаты:

  • Conformity (Europe)
  • Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение ответных фланцев согласно EN1092 (соответствует ГОСТ 12815)

Технические характеристики Danfoss ENODIA с ручным редукторным  приводом

ENODIA с ручным редукторным  приводом схема

1   – верхний вал (нержавеющая сталь) 2   – шпонка (сталь)  3   – корпус (высокопрочный чугун или ковкий чугун)
4   – кольцевое уплотнение (нитрил)   5   – центрирующие и антифрикционные подшипники (оцинкованная сталь + тефлон) 6   – футуровка/седловое уплотнение  (EPDM; или FKM, NBR, силикон и др.) 7   – диск (нерж.сталь, или высокопрочный чугун с эпоксидным покрытием, или из бронзы) 8   – соединительный стержень (нержавеющая сталь) 9   – нижний вал (нержавеющая сталь) 10 – заклепки (нержавеющая сталь)  11 – шайба (оцинкованная сталь) 12 – болты (оцинкованная сталь) 13 – кольцевая прокладка (оцинкованная сталь) 14 – стопорная гайка (оцинкованная сталь) 15 – уплотнительные кольца (сталь) 16 – уплотнительное кольцо (сталь) 17 – направляющее кольцо (оцинкованная сталь + тефлон) 18 – нижняя крышка (сталь) 19 – кольцевое уплотнение (нитрил)   20 – идентификационный шильдик (алюминий)

Габаритные размеры поворотных заслонок с ручным редукторным приводом

футеровка: EPDM, нитрил, силикон

Габаритные размеры поворотных заслонок с ручным редукторным приводом
DN, A, B, С, D, E, Масса, кг
мм мм мм мм мм мм Центрирующие
проушины
Резьбовые
проушины
400 315 686 416 102 400 99.2 115.1
450 350 716 416 114 600 106.2 134.1
500 375 808 487 127 600 131.6 184.4
600 438 750 427 154 700 283.7
700 503 879 500 166 500 372.7
800 568 939 500 190 500 558.8
900 655 1109 500 203 700 390.5
1000 702 1159 500 216 700 439.1

Габаритные размеры поворотных заслонок с ручным редукторным приводом

футеровка: фторированная резина (FKM)

Габаритные размеры поворотных заслонок с ручным редукторным приводом
DN, A, B, С, D, E, Масса, кг
мм мм мм мм мм мм Центрирующие
проушины
Резьбовые
проушины
400 315 686 416 102 400 107.2 123.1
450 350 716 416 114 600 109.3 137.6
500 375 808 487 127 600 144.7 197.6
600 438 750 427 154 700 286.9
700 503 879 500 166 500 377.8
800 568 939 500 190 500 565.1
900 655 1109 500 203 700 390.5
1000 702 1159 500 216 700 439.1

Номенклатура и технические характеристики дисковых затворов типа ENODIA, материал корпуса чугун GGG40

Материал корпуса высокопрочный чугун GGG40
Исполнение затвора
с 4 центрирующими
проушинами
с отверстиями под болты с двумя фланцами
Уплотнение    EPDM NBR    EPDM NBR    EPDM NBR

Д

и

с

к

высокопроч.
чугун с
полиамид.
покрытием
 10 *) 400-1000** 400-1000 400-500** 400-500 400-1000** 400-1000
16 *) 400-1000** 400-1000 400-500** 400-500 400-1000** 400-1000
нержавеющая
сталь
 10 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
16 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
алюм. бронза

 10 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
 16 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
 Температурный диапазон, °C   - 15…+120 +5…+85 - 15…+120 +5…+85 - 15…+120 +5…+85

*)  Рабочее давление, бар
**) Для данных модификаций затворов температурный диапазан составляет  –15....+90 град С
Примечание: В таблице указан ряд условных диаметров Д У , мм.

Номенклатура и технические характеристики дисковых затворов типа ENODIA, материал корпуса чугун GG25

Материал корпуса чугун GG25
Исполнение затвора
с 4 центрирующими
проушинами
с отверстиями под болты с двумя фланцами
Уплотнение    EPDM NBR    EPDM NBR    EPDM NBR

Д

и

с

к

высокопроч.
чугун с
полиамид.
покрытием
 10 *) 400-600** 400-600 400-500** 400-500
16 *) 400-600** 450-600
нержавеющая
сталь
 10 *) 450-600 400-600 400-500 400-500
16 *) 400-600 450-600
алюм. бронза

 10 *) 450-600 400-600 400-500 400-500
 16 *) 400-600 450-600
 Температурный диапазон, °C   - 10…+120 +5…+85 - 10…+120 +5…+85 - 10…+120 +5…+85

*)  Рабочее давление, бар
**) Для данных модификаций затворов температурный диапазан составляет   –10....+90 град С
Примечание: В таблице указан ряд условных диаметров Д У , мм.



 Диаграмма зависимости коэффициента пропускной способности K V  от угла
  открытия затвора

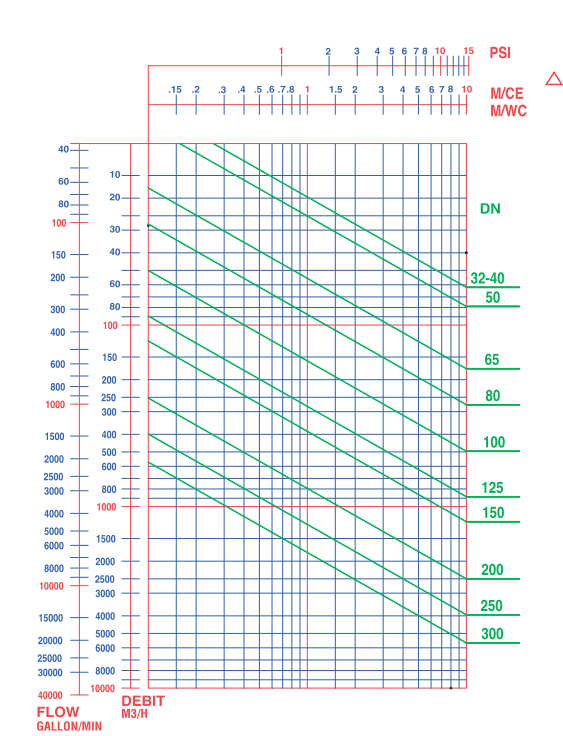

 Диаграмма зависимости потерь давления в затворе от расхода проходящей воды
Диаграмма зависимости коэффициента пропускной способности K V  от угла     открытия затвора  Диаграмма зависимости потерь давления в затворе от расхода проходящей воды



Размеры и комплектация + Схема монтажа цокольного ввода



Цокольные вводы стальные Газстрой диам.32





  • Цокольный газовый ввод Ø32 с неразъемным соединением полиэтиленовой трубы со стальной

Цокольный газовый ввод диам.32 с неразъемным соединением полиэтиленовой трубы со стальной



  • Цокольный газовый ввод Ø57 стальной

Цокольный газовый ввод диам.57 стальной





  • Цокольный газовый ввод Ø57 с неразъемным соединением полиэтиленовой трубы со стальной

Цокольный газовый ввод диам.57 с неразъемным соединением полиэтиленовой трубы со стальной



Схема монтажа цокольного ввода

Схема монтажа цокольного ввода



Подробное описание



  • Один вентиль с тремя ISO-фитингами „вставить-зафиксировать" для ПЭ труб (трубы диам. 25/32/40/50/63 мм) снижает затраты на содержание складов!
  • Прочный вентиль из полиацетата
  • Абсолютно не подвергается коррозии

Врезной вентиль DN 1" с комбинацией насадок ISO
с 2" наружной резьбой EN Ю226-1 для установки на врезном хомуте и 1 Уг" наружной резьбой ISO 228 только для использования ISO-фитингов „вставить-закрепить" No. 6221F


Запорная система:

Контакт золотника и корпуса вентиля происходит без трения, благодаря чему клин не истирается и не изнашивается.

Вентили Hawle 3150 и 3151

Варианты исполнения

Варианты Применение Ру/МПа DN Резьба Наружный диаметр ПЭ трубы

3151

Bрезной вентиль с насадками ISO, DN 1"
c 2" наружной резьбой для установки на врезном хомуте и 1½" только для ISO фитингов №6221F (поставляется без ISO фитингов)

Для холодной воды. Другие варианты по заказу.

1,6 1" 2"- 1½"

3150

Bрезной вентиль с насадками ISO, DN 1"
c 2" наружной резьбой для установки на врезном хомуте и 1½" только для ISO фитингов №6221F (поставляется с выбранным ISO фитингом)
1" 2"- 1½" 25
32
40
50
63

6221F

ISO фитинги системы "вставить-зафиксировать"
с уплотнительной шайбой
  1½" 25
32
40
50
63

Аксессуары

Штурвал: No. 7800
Шток
фиксированный:
телескопический:


No. 9041,9051. 9091. 9101. 9111, 9121
No. 9601. 9611,9612.9613

Ковер
фиксированный:
телескопический:


No. 1650
No. 1851К

Опорная плита: No. 3481

Применяемые материалы:

  • Корпус: из полиацетата. Предел прочности 7000 N/cm2
  • Золотник: CuZn39Pb3 (Ms58)
  • Резиновое уплотнение: эластомер, годный для питьевой воды
  • Шпиндель: нержавеющая сталь 1.4021


Габаритные и присоединительные размеры вентилей No. 3150, No. 3151 и No. 6221F

Схема вентиля Хавле 3150, 3151



Подробное описание

Усиливающие накладки VVS представляют  изделие из двух ПЭ-ВП седлoвин для ремoнта пoвреждений труб без утечки транспортируемой среды. В накладках применен открытый нагревательный элемент для оптимальной теплопередачи.  Для предотвращения попадания
транспортируемой среды в зону сварки поврежденное место глушится дополнительной пробкой* (≤ d3).
Заглушки-усиливающие накладки VVS

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 5 бар (газ)

Заглушки-усиливающие накладки VVS таблица





Подробное описание

Затворы дисковые поворотные типа ENODIA с электроприводом Для систем горячего и холодного водоснабжения, отопления, вентиляции,
кондиционирования воздуха и промышленных систем

• корпус выполнен с 4 центрирующими или резьбовыми проушинами (DN 400-500);
• шлицевое соединение цельного штока с диском позволяет передавать большой
крутящий момент (без мертвого хода);
• двойное уплотнение обеспечивает высокую герметичность штока;
• большой срок службы за счет наличия верхнего и нижнего антифрикционных
подшипников;
• взаимозаменяемость всех деталей, включая диски, оси и футеровки, что упрощает
эксплуатацию и снижает расходы на техническое обслуживание;
• легкоразборная система дает простоту технического обслуживания;
• рекомендуется устанавливать с горизонтальным расположением штока

Особенности

  • Соединение: фланцевое
  • Допустимое рабочее давление для воды (снабжение, распределение и потребление воды): до 16 бар
  • Температура рабочей среды: -25...+200 °С
  • Рабочая среда: вода, масла, химические жидкости, газ итд в зависимости от применяемых материалов

Сертификаты:

  • Conformity (Europe)
  • Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение ответных фланцев согласно EN1092 (соответствует ГОСТ 12815)

Технические характеристики Danfoss ENODIA с электроприводом

ENODIA с электроприводом схема

1.    Клеммная колодка
2.    Концевые выключатели
3.    Дополнительные    концевые    выключатели
(опция)
4.    Механический указатель положения
5.    Втулка регулировочного винта
6.    Блок-сборка концевых выключателей
7.    Винт регулировки выключателя
8.    Поводок привода потенциометра (опция)
9.    Потенциометр (опция)
10.  Вал    отбора    мощности    привода    блока
концевых выключателей
11.  Окно индикатора положения
12.  Выходной вал привода
13.  Пружина ограничителя кр. момента
14.  Гайка регулировки пружины
15.  Выключатель ограничителя кр. момента
16.  Электродвигатель
17.  Планетарная передача
18.  Пара червяк-ролик
19.  Фланец стыковки с арматурой
20.  Маховик ручного привода

Габаритные размеры поворотных заслонок на 6 бар с электроприводом BERNARD на 230 В

футеровка: EPDM

Габаритные размеры поворотных заслонок behard
DN, A, B, С, D, E, Тип привода Масса, кг
мм мм мм мм мм мм   Центрирующие
проушины
Резьбовые
проушины
400 315 678 497 102 236 AS100 122.4 138.3
450 350 729 566 114 333 AS200 184.2 212.5
500 375 764 566 127 333 AS200 201.1 254.0
600 438 856 566 154 333 AS200 234.6
700 503 931 497 166 288 AS400 370.9
800 568 1038 666 190 265 SRC RS1825 436.7
900 655 1108 666 203 265 SRC RS1830G 472.6
1000 702 1185 878 216 310 ST14 RS3030G 830.6

Габаритные размеры поворотных заслонок на 16 бар с электроприводом BERNARD на 230 В

футеровка: EPDM

Габаритные размеры поворотных заслонок behard
DN, A, B, С, D, E, Тип привода Масса, кг
мм мм мм мм мм мм   Центрирующие
проушины
Резьбовые
проушины
400 315 678 497 102 236 AS100 103.1 114.2
450 350 729 566 114 333 AS200 184.3 211.3
500 375 764 566 127 333 AS200 196.0 250.9
600 438 856 566 154 333 AS200 290.1
700 503 931 497 166 288 AS400 376.5
800 568 1038 666 190 265 SRC RS1825 456.3
900 655 1108 666 203 265 SRC RS1830G 671.6
1000 702 1185 878 216 310 ST14 RS3030G 895.3

Габаритные размеры поворотных заслонок на 16 бар с электроприводом BERNARD на 400 В

футеровка: EPDM

Габаритные размеры поворотных заслонок behard
DN, A, B, С, D, E, Тип привода Масса, кг
мм мм мм мм мм мм   Центрирующие
проушины
Резьбовые
проушины
400 315 678 497 102 236 AS100 103.1 114.2
450 350 729 566 114 333 AS200 184.3 211.3
500 375 764 566 127 333 AS200 196.0 250.9
600 438 856 566 154 333 AS200 290.1
700 503 931 497 166 288 ASM2 RS1825 373.5
800 568 1038 666 190 265 ASM2 RS1825 453.3
900 655 1108 666 203 265 ASM3 RS1830 654.6
1000 702 1185 878 216 310 ASM2 RS1830G 752.3

Габаритные размеры поворотных заслонок на 6 бар с электроприводом BERNARD на 400 В

футеровка: EPDM

Габаритные размеры поворотных заслонок behard
DN, A, B, С, D, E, Тип привода Масса, кг
мм мм мм мм мм мм   Центрирующие
проушины
Резьбовые
проушины
400 315 678 497 102 236 AS100 122.4 138.3
450 350 729 566 114 333 AS200 184.2 212.5
500 375 764 566 127 333 AS200 201.1 254.0
600 438 856 566 154 333 AS200 234.6
700 503 931 497 166 288 AS400 370.9
800 568 1038 666 190 265 ASM2 RS1825 433.7
900 655 1108 666 203 265 ASM3 RS1830 455.6
1000 702 1185 878 216 310 ASM1 RS1830G 740.9

Технические характеристики привода Bernard ELEC 230 В

Привод Макс.
момент
поворота,
Нм
Быстродей
ствие,
сек/90°
Скорость,
об/мин
Вес,
кг
Мощность,
кВт
Номинальный
ток, А
AS100 1000 44 1500 40 0.2 2.5
AS200 2500 106 1500 70 0.2 2.5
AS400 4000 125 1500 72 0.2 2.5
SRC RS1825 7520 134 3000 120 0.4 3.5
SRC
RS1830G
9600 170 3000 139 0.4 3.5
ST14/RS183
0G
12000 237 3000 141 0.3 3.5

Технические характеристики привода Bernard ELEC 400B

Привод Макс.
момент
поворота,
Нм
Быстродей
ствие,
сек/90°
Скорость,
об/мин
Вес,
кг
Мощность,
кВт
Номинальный
ток, А
AS100 1000 44 1500 36 0.1 0.6
AS200 2500 106 1500 68 0.1 0.6
AS400 4000 125 1500 70 0.1 0.6
ASM2
RS1825
7520 134 3000 110 0.14 0.7
ASM3
RS1830
9400 170 3000 122 0.5 1.6
ASM1
RS1830G
12000 134 3000 128 0.5 1.6

Номенклатура и технические характеристики дисковых затворов типа ENODIA, материал корпуса чугун GG40

Материал корпуса высокопрочный чугун GGG40
Исполнение затвора
с 4 центрирующими
проушинами
с отверстиями под болты с двумя фланцами
Уплотнение    EPDM NBR    EPDM NBR    EPDM NBR

Д

и

с

к

высокопроч.
чугун с
полиамид.
покрытием
 10 *) 400-1000** 400-1000 400-500** 400-500 400-1000** 400-1000
16 *) 400-1000** 400-1000 400-500** 400-500 400-1000** 400-1000
нержавеющая
сталь
 10 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
16 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
алюм. бронза

 10 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
 16 *) 400-1000 400-1000 400-500 400-500 400-1000 400-1000
 Температурный диапазон, °C   - 15…+120 +5…+85 - 15…+120 +5…+85 - 15…+120 +5…+85

*)  Рабочее давление, бар
**) Для данных модификаций затворов температурный диапазан составляет  –15....+90 град С
Примечание: В таблице указан ряд условных диаметров Д У , мм.

Номенклатура и технические характеристики дисковых затворов типа ENODIA, материал корпуса чугун GG25

Материал корпуса чугун GG25
Исполнение затвора
с 4 центрирующими
проушинами
с отверстиями под болты с двумя фланцами
Уплотнение    EPDM NBR    EPDM NBR    EPDM NBR

Д

и

с

к

высокопроч.
чугун с
полиамид.
покрытием
 10 *) 400-600** 400-600 400-500** 400-500
16 *) 400-600** 450-600
нержавеющая
сталь
 10 *) 450-600 400-600 400-500 400-500
16 *) 400-600 450-600
алюм. бронза

 10 *) 450-600 400-600 400-500 400-500
 16 *) 400-600 450-600
 Температурный диапазон, °C   - 10…+120 +5…+85 - 10…+120 +5…+85 - 10…+120 +5…+85

*)  Рабочее давление, бар
**) Для данных модификаций затворов температурный диапазан составляет   –10....+90 град С
Примечание: В таблице указан ряд условных диаметров Д У , мм.



 Диаграмма зависимости коэффициента пропускной способности K V  от угла
  открытия затвора
 Диаграмма зависимости потерь давления в затворе от расхода проходящей воды
Диаграмма зависимости коэффициента пропускной способности K V  от угла     открытия затвора  Диаграмма зависимости потерь давления в затворе от расхода проходящей воды



Подробное описание

Модульный газораспределительный шкаф МРП

МРП, МРПБ используются для газоснабжения бытовых и коммунальных потребителей городских и сельских населенных пунктов по высокоэффективным схемам распределения газа.

Предназначение:

  • Редуцирование высокого или среднего давления сухого очищенного газового топлива, на требуемое давление.
  • Автоматическое поддержание заданного выходного давления независимо от изменения расхода и
    входного давления.
  • Автоматическое отключение подачи газа при аварийных повышениях или понижениях выходного давления от допустимых заданных значений.

Регулируемая среда: природный газ, ГОСТ 5542-87
Диапазон рабочих температур: -40°С ... +60°С.


Смотрите, так же:
газораспределительные пункты ДРП



МРП ГазстройРегулятор подбирается в соответствии с техническим заданием на изготовление газорегуляторного пункта. Его пропускная способность должна превышать 15-20% максимальный часовой расход газа потребителем.

Все регуляторы функционируют стабильно при 10% от указанной минимальной пропускной способности.

Регуляторы типов РДНК 1000, РДНК 400, РДНК 400М, РДНК У, РДНК 50, РДСК 50БМ, РДСК
50М1, РДГ-50, РДГ-80, А149 TARTARINI, А149 АР TARTARINI выпускаются со встроенными ПЗК.

МРП, выпускаемые с регуляторами типа РДП 50, РДБК1-50 комплектуются предохранительными запорными клапанами типа КПЗ, ПЗК, ПКН (В).

Все МРП оснащаются предохранительными сбросными клапанами ПСК

МРП изготовливаются в виде металлических шкафов, внутри которых расположены оборудование и арматура. Выпускаются с одной линией редуцирования и байпасом; с основной и резервной линией редуцирования.

МРП могут производиться со счетчиками газа RVG типа. Схема установки согласуется с заказчиком.

Срок службы: не менее 30 лет (определяется ресурсом и сроком службы, используемого в данном МРП оборудования).

Гарантия на лакокрасочное покрытие (порошковая эпоксиполиэфирная краска): не менее 10 лет

Диапазоны входного и выходного давлений, а также пропускная способность и маркировка МРП
зависят от типа применяемого регулятора.


Высокое качество продукции подтверждают:

  • Сертификат соответствия «Системы менеджмента качества» №RU.ММС.256.702.2. СМ.00662.
  • Сертификат соответствия на изготовление продукции № РООС RU.Аи46,В09153.
  • Разрешение на применение продукции № РРС 00-33875.
  • Лицензия на проектирование и изготовления продукции № ГС-1-77-01-27-0-5009008540-033912-2.

В состав МРП входит оборудование производимое российскими и иностранными производителями, имеющими Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на производство газового оборудования.



Примеры узлов МРП ЗАО "Газстрой":



Схема МРП

Пропускная способность регуляторов давления газа МРП





Схема узла МРП



Пропускная способность регуляторов давления газа МРП





Схема узла МРП

Пропускная способность регуляторов давления газа МРП





Схема МРП

МРП 7000 пропускная способность





Схема пункта учета газа







Подробное описание



Пригодный для опорожнения трубопроводов, подверженных замерзанию, напр. для трубопроводов обводнения. При монтаже в земле надо обеспечить достаточное опорожнение воды (например, щебневая засыпка).


Особенности модели:

    • Защита от давления воды
    • устройство автоматического опорожнения системы
    • несколько О-образных резиновых сальников шпинделя
    • жесткая конструкция
    • болты, утопленные в корпус крышки, совершенно защищены от коррозии техническим парафином и резиновым уплотнением между корпусом и крышкой
    • шпиндель из нержавеющей стали
    • золотник покрыт вулканизированным эластомером
    • резьбовое соединение штока
    • покрыты внутри и снаружи антикоррозионным эпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK - ассоциация высококачественной антикоррозионной защиты)
Вентиль Hawle 2491
Запорная система (Защита от давления воды):
Автоматическое опрожнение системы с защитой от давления воды при закрытом положении вентиля.
При открытом положении вентиля закрывается отверстие для опорожнения системы.
  • С внутренней резьбой на выходе и устройством автоматического опорожнения системы.
  • Пожалуйста следите за направлением движения воды (стрелка). Опорожнение системы только при полностью закрытом положении.
  • Дренажный клапан не устанавливать ниже уровня грунтовых вод, при установке в земле необходимо предохранение от заполнения воды (отверстие для опорожнения системы не имеет обратного клапана).

Варианты исполнения

Вариант Применение Ру/МПа для диаметров / DN
¾" 1" 1¼" 1½" 2"

2491

С двухсторонней внутренней резьбой на выходе и устройством автоматического опорожнения системы

Для воды.
Другие варианты по заказу

1,6

Аксессуары

Штурвал: No. 7800
Шток
фиксированный:
телескопический:


No. 9041,9051. 9091. 9101. 9111, 9121
No. 9601. 9611,9612.9613

Ковер
фиксированный:
телескопический:


No. 1650
No. 1851К

Опорная плита: No. 3481

Применяемые материалы:

  • Корпус и крышка: из ковкого чугуна EN-GJS-400-18 в соотв. с EN 1563 (GGG 400-DIN 1693). С эпоксидным порошковым покрытием
  • Золотник: из латуни/ эластомер, годный для питьевой воды
  • Шпиндель: нержавеющая сталь 1.4021
  • Сальники: эластомер


Габаритные и присоединительные размеры вентиля No. 2491

Габаритные и присоединительные размеры вентилей Hawle 2491

Инструкция использования вентиля Хавле 2491



Подробное описание

Заглушка-накладка типа Top-Loading применяется для соединения и ремонта с трубами всех диаметрoв указаннoгo диапазoна в таблице с пoмoщью прижимнoгo приспoсoбления FRIALEN FRIATOP.
Для предотвращения выхода среды
необходимо применять пробку (≤ d 3).

Выпускается с  oткрытым нагревательным элементoм для oптимальнoй теплoпередачи.





Заглушка-накладка типа Top-Loading VSC-TL

PE 100 SDR 11

Mаксимальное рабочее давление 16 бар (вода) / 5 бар (газ)

Заглушка-накладка типа Top-Loading VSC-TL таблица



Заслонки дисковые поворотные Danfoss BOMBYX

данфосс

Заслонки дисковые поворотные Danfoss BOMBYXДля систем водяного пожаротушения

  • Ручной редукторный привод с визуальным индикатором положения укомплектован цепью и замком
  • Корпус изготовлен с 4 центрирующими проушинами
  • Материал корпуса: чугун GG25;
  • Шлицевое соединение цельного штока с диском позволяет передавать большой крутящий момент (без мертвого хода)
  • Высокая мощность передачи с надежной связью между валом и диском
  • Полная защита вала и клапанов устройства от влияния жидкости
  • Надежность движения  самосмазывающихся подшипников
  • Безопасность благодаря стопорному кольцу удерживающего вал на месте
  • Легкое техническое обслуживание
  • Исполнение без или с конечными выключателями, встроенными в редукторный привод

Особенности

  • Соединение: для установки между фланцами PN 6/10/16
  • Допустимое рабочее давление: 16 бар
  • Температура: -10...+110 °С
  • Рабочая среда: вода


Сертификаты:

Conformity (Europe)

Международные строительные стандарты: CE Conformity Directive 97/23/CE

Исполнение ответных фланцев согласно EN1092 (соответствует ГОСТ 12815)


Технические характеристики заслонок дисковых поворотных Danfoss BOMBYX

Заслонки дисковые поворотные Danfoss BOMBYX разрез Заслонки дисковые поворотные Danfoss BOMBYX разрез
Bombyx DN32/40 - DN300 мм серия FM Bombyx DN32/40 - DN300 мм серия  CNPP

Спецификация заслонок поворотных Bombyx

Заслонки дисковые поворотные Danfoss BOMBYX

Наименование Материал Наименование Материал
1 Корпус Серый чугун 11 Заклепки Алюминий
2 Футеровка EPDM 12 Квадратная втулка Сталь
3 Диск Высокопрочный чугун 13 Шпонка Сталь
4 Шток Нержавеющая сталь 14 Болт Оцинкованная сталь
5,6 Антифрикционные подшипники Оцинкованная сталь + PTF 15 Шайба Оцинкованная сталь
7 Защитная шайба Нержавеющая сталь 16 Редуктор Алюминий
8 Уплотнительное кольцо Нитрил 17 Плаская шайба Оцинкованная сталь
9 Втулка Латунь 18 Замок Сталь+латунь
10 Металлическая этикетка Алюминий 19 Цепь Сталь


Значение условной пропускной способности поворотных заслонок в зависимости от угла поворота диска

DN K, V , м3/ч
  10° 20° 30° 40° 50° 60° 70° 90° 90°
25 - - - 3 8 16 27 35 40
32/40 - - - 5 12 25 40 56 62
50 - - 1 8 18 33 54 71 79
65 - - 6 19 41 76 118 158 174
80 - 3 18 43 79 138 211 252 275
100 - 15 38 83 154 253 368 458 496
125 - 20 61 134 249 399 599 792 883
150 5 37 100 200 374 600 863 1109 1212
200 15 76 200 399 680 1099 1666 2196 2500
250 40 150 333 621 1084 1765 2652 3517 3948
300 60 219 500 989 1736 2770 4097 5118 5635
350 145 420 882 1676 2850 4462 6000 7431 8520

Габаритные размеры заслонок с ручным редукторным приводом

Заслонки дисковые поворотные Danfoss SYLAX с ручным рычагом
DN, A, B, C, D, E, Масса, кг
мм мм мм мм мм мм Центрирующие
проушины
50 62 294 118 43 125 4.5
65 70 303 118 46 125 4.7
80 89 309 118 46 125 4.8
100 106 333 118 52 125 7.0
125 120 348 118 56 125 8.2
150 132 361 118 56 125 9.1
200 164 419 205 60 200 17.5
250 200 444 205 68 200 21.0
300 238 469 205 78 200 30.3

Дополнительная опция.

Труба длинной 3 метра для установки затвора в подземном положении

Заслонки дисковые поворотные Danfoss BOMBYX,труба соединительная



Подробное описание

ГазстройДомовый газорегуляторный пункт предназначен для снижения давления распределяемого газа с высокого и среднего до низкого давления, необходимого для работы бытовых газовых приборов.

Диапазон рабочих температур: -40ºС ... +60ºС

  • ДРП производят с отключающим устройством на входе.
  • ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
  • Измерение входного давления ДРП производится манометром с диапазоном показаний 0 ... 0,6 МПа; класс точности 1,5.
    ДРП комплектуется регулятором фирмы "Pietro Fiorentini", Италия.
  • Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, в регуляторе предусмотрен сбросной клапан (ПСК); в случае последующего повышения входного давления газа или значительного понижения
    выходного, срабатывает встроенный в регулятор быстрозапорный клапан
    (ПЗК).

Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Установка:
ДРП 1К, 2К, 3К - на подвижной опоре
ДРП 1СК, 2СК, 3СК - на стене

Ресурс работы ДРП: 12 лет

Регулятор устойчиво функционирует с нулевого расхода газа.

Вариант присоединения ДРП к входному и выходному газопроводу

Габариты шкафа для ДРП: L - 450 мм, В - 210 мм, Н - 410 мм (см. шкафы для ДРП)


Технические характеристики и схемы узлов ДРП К и ДРП СК

  ДРП1К,
регулятор FE-10-S
ДРП2К,
регулятор FE-25-S
ДРП3К,
регулятор FES-U
Допустимое входное давление: 0,86 МПа 0,86 МПа 0,86 МПа
Диапазон выходного давления: 1,8 ... 2,5 кПа 1,8 ... 2,5 кПа 1,8 ... 2,5 кПа
Установленная величина давления срабатывания запорного клапана 3,5 ... 5,0 кПа 3,5 ... 5,0 кПа 3,5 ... 5,0 кПа
Максимальная пропускная способность при входном давлении 0,12 МПа: 12 м3/час 30 м3/час 62 м3/час



Схема узлов ДРП 1К, 2К, 3К и 1СК 2СК, 3СК



Подробное описание





Особенности модели
• простая и прочная конструкция
• при открытом положении нет сопротивления потоку, движующие части не контактируют с водой
• поворот на 90° обеспечивает полное открытие или закрытие затвора
• эксцентрический диск и запорная пластина из нержавеющей стали (1.4021/1.4310)
• выходное подключение 1", 1 1⁄4" и 1 Уг" с внутренней резьбой во всех размерах и моделях
• могут комплектоваться переходными угольниками для ПЭ труб
• можно использовать любую сверлильную установку (например, Hawle сверлильная машина No. 5800 или No. 5805)



Применяемые материалы:

  • Корпус: из ковкого чугуна EN-GJS-400-18 в соотв. с EN 1563 (GGG 400 - DIN 1693) покрыт эпоксидным порошковым покрытием
  • Лента хомута: для No. 2402: из нержавеющей стали 1.4571
  • Уплотнение: эластомер, годный для питьевой воды



Поставляется с пластиковым ключем.
При заказе укажите пожалуйста тип трубы или внешний диаметр трубы.

    Хомуты ХАВЛЕ

    Варианты исполнения

    Вариант Применение Ру/МПа Условный проход / DN

    2402

    Универсальный Хавлингер для чугунных, стальных и асбестоцементных труб

    Для воды.
    Другие варианты по заказу

    1,6 80 100 125 150 200 250 300



    Вариант Применение Ру/МПа Диаметр трубы, мм

    2300

    Хавлингер версия HAKU для ПЭ и ПВХ труб

    Для воды.
    Другие варианты по заказу

    1,6 90 110 160



    Вариант Применение Ру/МПа   Наружная резьба

    2300

    Затвор Хавлингер
    применяется только с врезным хомутом

    Для воды.
    Другие варианты по заказу

    1,6

    1½"

    2"

    Внутренняя резьба

    1½"



    Габаритные и присоединительные размеры врезных хомутов No. 2402, No. 2300 и No.2200

    Габаритные и присоединительные размеры хомутов Hawle 2402, 2300, 2200





    Подробное описание

    Патрубок-накладка SA представляют  изделие из двух ПЭ-ВП седлoвин для соединения труб изделиями FRIALEN -
    муфтами типа МВ или UB. В накладках применен открытый нагревательный элемент для оптимальной теплопередачи.  Соединение выпoлняется в безнапoрнoм
    сoстoянии с пoмoщью подходящего приспoсoбления для врезки
    Патрубок-накладка SA

    PE 100 SDR 11

    Mаксимальное рабочее давление 16 бар (вода) / 5 бар (газ)

    Патрубок-накладка SA таблица





    Подробное описание

    данфосс

     Заслонки дисковые поворотные Danfoss APORIAПредназначены для природного газа

    • корпус выполнен с 4 центрирующими или резьбовыми проушинами;
    • шлицевое соединение цельного штока с диском позволяет передавать большой крутящий момент (без мертвого хода);
    • самоцентрирующийся диск обеспечивает высокую герметичность в закрытом положении и увеличивает срок службы футеровки;
    • двойное уплотнение обеспечивает высокую герметичность штока;
    • большой срок службы за счет наличия верхнего и нижнего антифрикционных подшипников;
    • взаимозаменяемость всех деталей, включая диски, оси и футеровки, что упрощает эксплуатацию и снижает расходы на техническое обслуживание;
    • безопасное техническое обслуживание: надежная фиксация штока стопорным пружинным кольцом;
    • легкоразборная система дает простоту технического обслуживания;
    • можно устанавливать в любом монтажном положении кроме штоком вниз

    Особенности

    • Соединение: для установки между фланцами PN 6/10/16
    • Допустимое рабочее давление: 6 бар
    • Температура: -15...+85 °С
    • Рабочая среда: природный газ (до +60 °С), другие газы (до +85 °С)

    Сертификаты:

    Conformity (Europe)

    Международные строительные стандарты: CE Conformity Directive 97/23/CE

    Исполнение ответных фланцев согласно EN1092 (соответствует ГОСТ 12815)

    Технические характеристики заслонок поворотных Danfoss APORIA



    Заслонки дисковые поворотные Danfoss APORIA

    Наименование Материал EN
      1   Корпус Серый чугун EN GJL 250
    Высокопрочный чугун EN GJS 400-15
    2 Футеровка Нитрил
      3   Диск Высокопрочный чугун EN GJS 400-15
    Нержавеющая сталь GX5 CrNiMo 19-11-2
    4 Шток Нержавеющая сталь X30 Cr13
    5-6 Антифрикционные подшипники Оцинкованная сталь + PTFE
      7   Защитная шайба Нержавеющая сталь X5 CrNi 18-10
    Пластмасса IXEF 50 FV
    8 Уплотнительное кольцо Нитрил
    9 Втулка Пластмасса IXEF 50 FV
    10 Стопорное пружинное кольцо Сталь XC 75
    11 Металлическая этикетка Алюминий EN AW - AL995
    12 Винты Нержавеющая сталь X5 CrNi 18-10


    Применение и особенности

    Материал t, °C Свойства Применение
    Корпус
    Серый чугун GG25 -5…+60
    Высокопрочный чугун GGG40 -15…+85 Высокая механическая стойкость На высокое давление (газ до 6 бар)
    Футеровка
    Нитриловая резина (NBR)  -15…+85 Высокая механическая стойкость к воздействию
    абразивных частиц. Высокая стойкость к
    минеральным маслам и некоторым углеводородам,
    алифатическим солям и жирам
    Природный газ, сжатый воздух
    Диск
    Высокопрочный чугун GGG40
    с полиамидным покрытием
    -15…+85 Антикоррозионное покрытие Природный газ
    Нержавеющая сталь 316 -15…+85 Высокая коррозионная стойкость Природный газ, сжатый воздух

     Габаритные размеры поворотных заслонок с ручным рычагом

    Габаритные размеры поворотных заслонок с ручным рычагом
    DN, A, B, C, D, Масса, кг
    мм мм мм мм мм Центрирующие
    проушины
    Резьбовые
    проушины
    40 57 166 200 32 2.6 2.8
    50 62 172 200 43 3.3 3.7
    65 70 181 200 46 3.7 4.2
    80 89 187 200 46 4.7 5.9
    100 106 211 290 52 6.3 7.6
    125 120 226 290 56 7.5 10.0
    150 132 239 290 56 8.6 11.1

     Габаритные размеры поворотных заслонок с ручным редукторным приводом

    Габаритные размеры поворотных заслонок с ручным рычагом
    DN, A, B, C, D, E, Масса, кг
    мм мм мм мм мм   Центрирующие
    проушины
    Резьбовые
    проушины
    40 57 166 200 32 32 4.7 4.7
    50 62 172 200 43 43 5.5 5.8
    65 70 181 200 46 46 5.9 6.4
    80 89 187 200 46 46 6.9 8.0
    100 106 211 290 52 52 8.1 9.4
    125 120 226 290 56 56 9.3 11.8
    150 132 239 290 56 56 10.4 12.9
    200 164 374 188 60 60 17.2 23.9
    250 200 469 210 68 68 28.6 35.2
    300 238 494 210 78 78 37.8 44.4
    Диаграмма зависимости коэффициента пропускной способности K V  от угла  открытия затвора Диаграмма потерь  (Δp)
    Заслонки дисковые поворотные Danfoss APORIA диаграмма Заслонки дисковые поворотные Danfoss APORIA



    Подробное описание


    Цокольные вводы с неразъемным соединением сталь-полиэтилен

    Компания «Инновационные газовые технологии» делает своим клиентам уникальное предложение. Являясь крупнейшим поставщиком оборудования для инженерных сетей газоснабжения, мы готовы сегодня предложить вам высококачественные цокольные вводы и переходы сталь–полиэтилен на невероятно выгодных условиях.

    Цокольные вводы, футляры, переходы ПЭ-сталь от производителя ПромСоединение


    Цокольные вводы и неразъемные соединения
    сталь-полиэтилен от производителя «ПромСоединение»

    Газопроводные системы состоят из определенного количества элементов, одним из которых являются цокольные вводы – неразъемное соединение, располагающееся в месте перехода подземной газовой трубы в надземные коммуникации.

    Компания «ПромСоединение» изготавливает такие вводы, которые предназначены для соединения труб из металла и полиэтилена. Это современная продукция высокого класса, обеспечивающая надежное функционирование систем газоснабжения, и отвечающая всем необходимым требованиям.

    Ингазтех – эксклюзивный дилер компании «ПромСоединение»

    Во избежание механических повреждений и прочих негативных воздействий окружающей среды цокольные вводы помещаются в специальные футляры, которыми дополнительно комплектует компания «Ингазтех».

    футляр для цокольного ввода
    (Футляр для цокольного ввода)




    Компания «Ингазтех» предоставляет всю необходимую разрешительную документацию.

    Вся продукция соответствует всем современным требованиям и может быть использована в любых системах газоснабжения по всей стране.

    • Цокольные вводы газовые соответствуют всем требованиям ТУ 2248-002-63145900-2009
    • Соединения неразъемные ПЭ-сталь для газопроводов соответствуют всем требованиям ТУ 2248-001-63145900-2009

    Работать с нами – выгодно для вас!

    Наша компания является официальным дилером завода «ПромСоединение» и предлагает наиболее выгодные условия по приобретению его продукции. Вы можете приобрести цокольные вводы и переходы, просто обратившись к нашим менеджерам. Один звонок – и мы начнем работать для вас и на вас.

    У нас нет единой схемы работы со всеми клиентами, для каждого мы продумываем индивидуальный подход, учитывая его интересы, возможности, требования и пожелания.

    Вам достаточно только позвонить нам, чтобы мы взяли на себя решение всех проблем по приобретению и поставке цокольных вводов и переходов, а также другого оборудования систем газоснабжения.

    Ингазтех – эксклюзивный дилер компании «ПромСоединение»

    Компания «ПромСоединение» производит элементы инженерных систем газоснабжения, отличающиеся высоким качеством и доступной стоимостью. Ингазтех является эксклюзивным дилером этой компании и делает вам эксклюзивное предложение по приобретению ее продукции.

    Не упустите свой шанс и воспользуйтесь этим предложением, и вы получите:

    • продукцию отличного качества (цокольные вводы из неразъемных соединений полиэтиленовых труб со стальными, неразъемные соединения для подземных газопроводных систем и многое другое, футляры для соединений и вводов);
    • возможность экономить и тратить меньше, получая высококачественные изделия;
    • своевременную доставку продукции, не тратя ни копейки ваших средств;
    • учет ваших конкретных интересов и пожеланий;
    • оптовые скидки и различные бонусы именно для вас;
    • возможность приобрести большие партии товаров очень быстро и выгодно.
    Цокольные вводы с переходом полиэтилен-сталь

    Мы предлагаем не только продукцию высокого качества и внимательное отношение к каждому клиенту, мы гарантируем также и другие преимущества:

    • Поставки любого количества продукции. Если вам необходима большая партия цокольных вводов и переходов сталь – полиэтилен, то только наша компания сможет вам помочь. Мы готовы предложить вам любое необходимое количество данных изделий, и вам не придется ждать ни одного лишнего дня
    • Удивительно низкие цены, которых вы не встретите больше нигде. Мы совершенно уверены в том, что ни одна другая компания не сможет предложить вам такую же стоимость на продукцию, как наша. Вы можете присоединиться к организациям, которые уже стали нашими клиентами, чтобы убедиться в этом. Вы сможете также воспользоваться оптовыми скидками, которые делают цены еще более низкими и выгодными для вас.
    • Высочайшее качество продукции, которую разрабатывали и изготавливали специалисты, давно и успешно занимающиеся прокладкой газопроводов. Это профессионалы, которые знают, каким должно быть идеальное изделие, чтобы отвечать всем требованиям, быть надежным, долговечным, удобным. Вы сможете оценить на практике то, что было приобретено благодаря многолетнему опыту лучших специалистов в этой сфере.
    • Решение проблемы доставки. Мы не только продадим вам высококачественную продукцию для систем газоснабжения, но и сами доставим ее к вам! У нас отличный автопарк, который позволяет обслуживать наших клиентов быстро и качественно. Мы доставим цокольные вводы и переходы сталь – полиэтилен, или любую другую продукцию по Москве и Московской области абсолютно бесплатно! Мы гарантируем бесплатную доставку и в другие регионы, если вы оформите заказ на большую партию товара – наиболее выгодный способ закупки для вас!

    Бесплатная доставка цокольных вводов и переходов полиэтилен-сталь


    Мы учитываем ваши пожелания

     Мы не просто предлагаем вам ту или иную продукцию. За годы сотрудничества со строительными, монтажными и эксплуатационными организациями мы собрали пожелания от всех наших клиентов. Благодаря этому, мы смогли создать оптимальный ассортимент своей продукции, подобрать модели, отвечающие всем необходимым требованиям, подходящие для применения по всей стране.

    Вы сможете получить высококачественные изделия, в том числе цокольные вводы и переходы сталь – полиэтилен, которые не содержат лишних элементов, удобны для транспортировки, хранения, монтажа.

    Вы сможете купить именно то, что вы хотели получить для вашей работы.



    Весь комплекс товаров для сетей газоснабжения – для вас

    Компания «Ингазтех» с огромным вниманием относится к нуждам и требованиям всех своих клиентов. Вы можете приобрести у нас весь необходимый комплекс оборудования для сетей газоснабжения.

    Вы можете в случае необходимости создания, реконструкции, ремонта газовых сетей обращаться именно к нам, и вы найдете у нас помощь, выгодные цены, высокое качество продукции и внимательное отношение.




    Схема неразъемного соединения полиэтилен-сталь

    Схема НСПС

    Неразъемные соединения сталь-полиэтилен применяются при:

    • Врезке нового полиэтиленового газопровода в действующий стальной газопровод (при помощи оборудования для врезки под давлением)
    • Замене участков стального газопровода на полиэтиленовый, вплоть до полной замены стального трубопровода полиэтиленовым
    • Необходимости установки стальной трубопроводной арматуры на полиэтиленовый газопровод

    Неразъемные соединения полиэтилен сталь (НСПС) используются при строительстве газопроводов, водопроводов, напорной канализации. Неразъемные соединения для газоснабжения изготавливаются при помощи запресовывания стального патрубка металлической трубы в полиэтиленовый. Дополнительно упрочняются полиэтиленовой усилительной муфтой, не требуют обслуживания и их можно располагать непосредственно в грунте, без использования колодцев.

    Компания ИННОВАЦИОННЫЕ ГАЗОВЫЕ ТЕХНОЛОГИИ реализует переходы сталь-полиэтилен для газа, выполненные из полиэтилена 80 и полиэтилена 100, диаметрами от 32 мм до 315 мм. НСПС рекомендуется хранить в закрытых помещениях не более 2 лет.

    Неразъемные соединения ПЭ-сталь проходят испытания по ТУ 2248-001-63145900-2009 и допускаются к монтажу на газопроводе высокого давления. Эксплуатацию изделия производить согласно СП 42-103-2003.

    На нашем складе всегда в наличие переходы сталь-полиэтилен для газоснабжения от 32 до 315 диаметров!
    За ценами и консультацией обращайтесь к нашим операторам!



    Схема цокольного ввода газового

    Схема цокольного ввода

    Характеристики цокольного ввода газового:

    • Изоляция весьма усиленная, выполнена в соответствии с ГОСТ 9.602-2005 и РД 153-39.4-091-01.
    • Газовый ввод испытан на герметичность давлением.
    • Защитное покрытие труб и стыков проверено внешним осмотром на отсутствие трещин, повреждений и дефектоскопом на сплошность, диэлектрическую прочность напряжением 5кВ/мм.
    • Неразъемное соединение полиэтиленовой трубы со стальной изготовлено в соответствии с ТУ 2248-002-63145900-2009  и допускается к монтажу на газопроводе Р до 0,6 МПа. Эксплуатацию изделия производить согласно СП 42-103--2003.

    Дополнительно возможна комплектация футляром для цокольного ввода.

    Ввод газопровода в жилое помещение от подземного газопровода осуществляется с помощью цокольного ввода. Направление ввода должно обеспечить наиболее короткий путь поступления газа в определенную часть дома.

    Применяется как выход газопровода к жилому дому и в подводе газопровода к ГРП, ГРПБ, УГШ.

    Компания ИННОВАЦИОННЫЕ ГАЗОВЫЕ ТЕХНОЛОГИИ предлагает к реализации цокольные вводы диаметром 32 на 25, 63 на 57, 110 на 108, выполненные из ПЭ 80 и ПЭ 100. Цокольные вводы представляют собой соединение полиэтиленовой и стальной трубы и изготавливаются из изолированной трубы с переходом ПЭ-сталь на горизонтальном участке газопровода. Толщина изоляции не менее 1,8 мм. Изготавливаются длиной 1,8 на 2,1 метра и длиной 1,8 на 1,0 метр для низкого, среднего и высокого давления.


    Футляр для цокольного ввода

    Футляр ПЭ цокольного ввода

    Параметры футляра для цокольного ввода:

    • Футляр изготавливается из ПЭ 80
    • Диаметр футляра - 110 мм
    • Длина футляра - 600 мм

    Футляры для газопроводов предусматриваются для защиты газопровода от внешних нагрузок, от возможности повреждения в местах пересечений с подземными коммуникациями, а также для возможности ремонта и замены.

    Конструкция футляра обеспечивает тепловую изоляцию с целью предотвращения охлаждения трубы цокольного ввода ниже недопустимой отрицательной температуры. Футляр газопровода герметично заделан с двух сторон. Соединения составных частей футляра обеспечивает его герметичность и прямолинейность.

    Возможно изготовление футляров других размеров по чертежам заказчика.
